双筒铰接式机械安装支座结构设计

项目分类:通用机械零部件 发布时间:2022-06-09 ID:647042
  • 双筒铰接式机械安装支座结构设计
  • 双筒铰接式机械安装支座结构设计
  • 双筒铰接式机械安装支座结构设计
  • 双筒铰接式机械安装支座结构设计
  • 双筒铰接式机械安装支座结构设计
  • 双筒铰接式机械安装支座结构设计

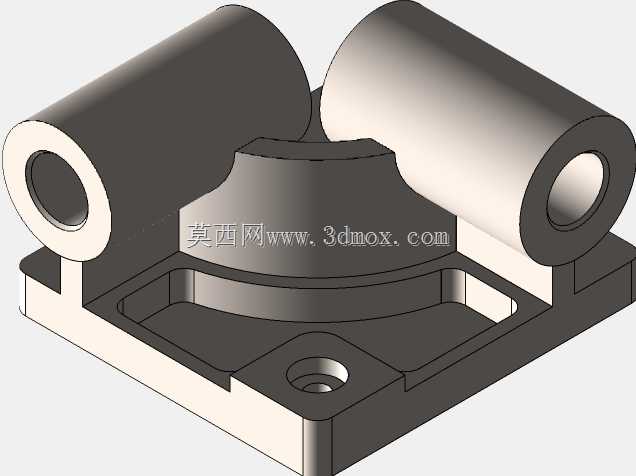

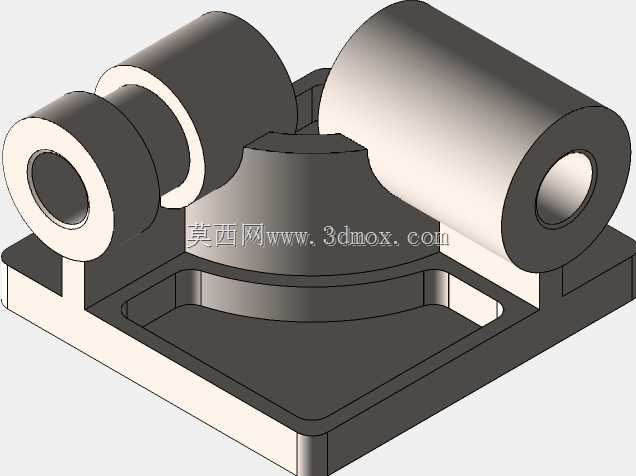

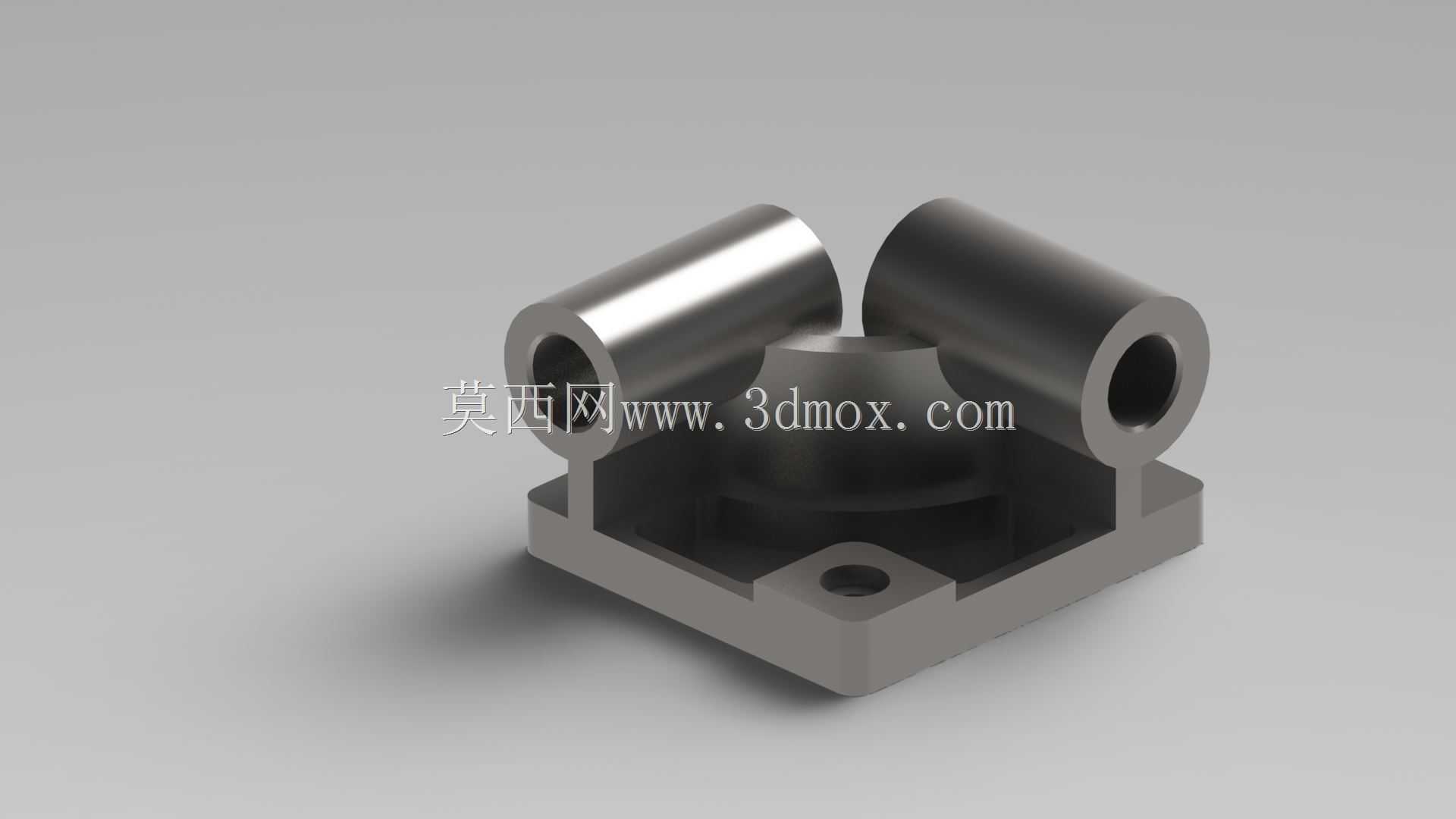

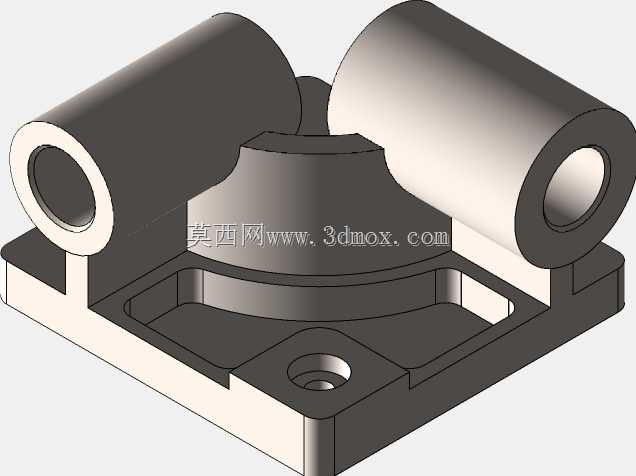

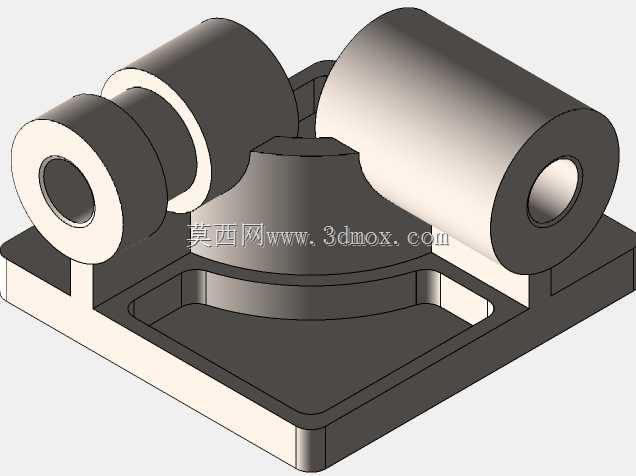

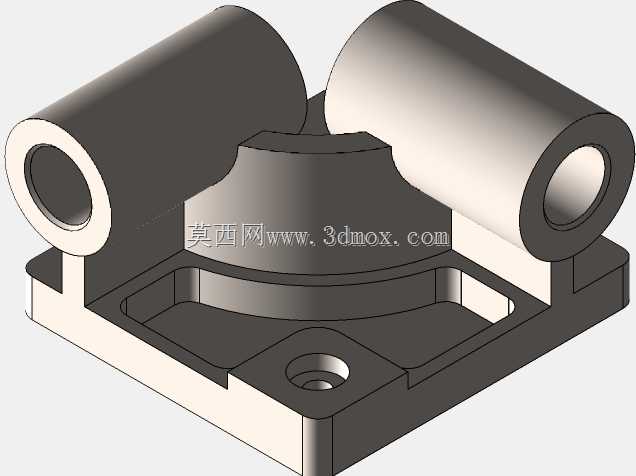

  在工业自动化产线的工装夹具定位模块、小型检测设备的摆动执行单元安装场景中,这类带双同轴筒结构的安装支座是承担铰接传动、载荷承载的核心连接件,日常接触的不少需要小角度往复摆动的工位,比如流水线侧推定位挡块、检测探头的角度调整支架,都会用到同结构原理的支撑件。从结构本身来看,底部的方形安装基板是整个零件的安装基准面,基板边角处预留的沉头安装孔,可适配M4-M6规格的内六角圆柱头螺钉,安装时能保证螺钉头完全沉入孔内,不会突出基板底面影响安装平面的贴合度,基板底面设计为全平面加工,平面度公差控制在0.02mm以内,安装后可避免出现倾斜翘曲,保证上部铰接结构的同轴度精度。上部的两个平行空心圆筒是核心的铰接配合部位,

  两个圆筒的内孔同轴度公差需控制在0.015mm范围内,内孔表面粗糙度要求达到Ra1.6,可直接与配套的铰接销轴形成间隙配合,配合间隙控制在0.02-0.04mm之间,既保证销轴转动时无卡滞,又不会因间隙过大出现摆动窜动,影响执行端的定位精度。两个圆筒之间的中空腔体,一方面是为了给铰接部位的传动拨叉、复位弹簧等配套零件预留安装空间,另一方面也能在保证结构强度的前提下减少零件整体重量,降低材料消耗,腔体内部的过渡圆角均设计为R2-R3,可有效减少机加工过程中的应力集中,同时避免零件受交变载荷时出现应力开裂的问题。设计这类支座时,首先要确认的是安装边界尺寸,底部基板的长宽尺寸需匹配安装工位的预留安装空间,避免与周边的管线、

  其他结构件产生干涉,基板厚度通常根据承载载荷计算确定,常规工况下承受100N以内的径向铰接载荷时,基板厚度取8mm即可满足强度要求,若载荷更大则需对应增加厚度并增设加强筋结构。两个铰接筒的中心高度需要匹配配套执行件的摆动中心高度,中心高度偏差过大会导致传动卡滞、额外磨损加剧,筒的壁厚需根据销轴直径确定,当铰接销轴直径为8mm时,筒的外径设计为16mm即可满足径向承载要求,壁厚过薄会导致受冲击载荷时筒壁变形,壁厚过厚则会增加不必要的重量和加工成本。零件的材质通常选用6061铝合金进行机加工,表面做阳极氧化处理,兼顾轻量化和耐磨耐腐蚀需求,若应用在重载、高磨损工况下,也可更换为45号钢做调质处理,表面发黑防锈,

  铰接内孔部位可额外加装铜套提升耐磨性能,延长零件使用寿命。实际装配过程中,需先将支座通过底部螺钉固定在安装基准面上,打表校验两个铰接筒内孔的轴线水平度,确认偏差在允许范围内后再穿入铰接销轴,连接上部的摆动执行件,装配完成后需手动摆动执行件,确认全程无卡滞、无异常旷量,若出现转动不畅的情况,需检查支座安装面是否贴合、铰接孔内是否有加工残留的毛刺、销轴是否存在弯曲变形。这类结构的支座相比单筒铰接座,抗扭转载荷的能力更强,双筒结构可将铰接部位的载荷分散到两个支撑点上,避免单点支撑带来的弯矩过大问题,在承受侧向冲击载荷时稳定性更好,非常适合应用在频繁往复摆动、存在一定侧向载荷的工位上。日常维护时,只需定期向铰接筒内孔注入少量润滑脂,减少销轴与孔壁的磨损即可,正常工况下使用寿命可达上万次往复循环无故障。
