高仿真航空涡扇喷气发动机结构展示

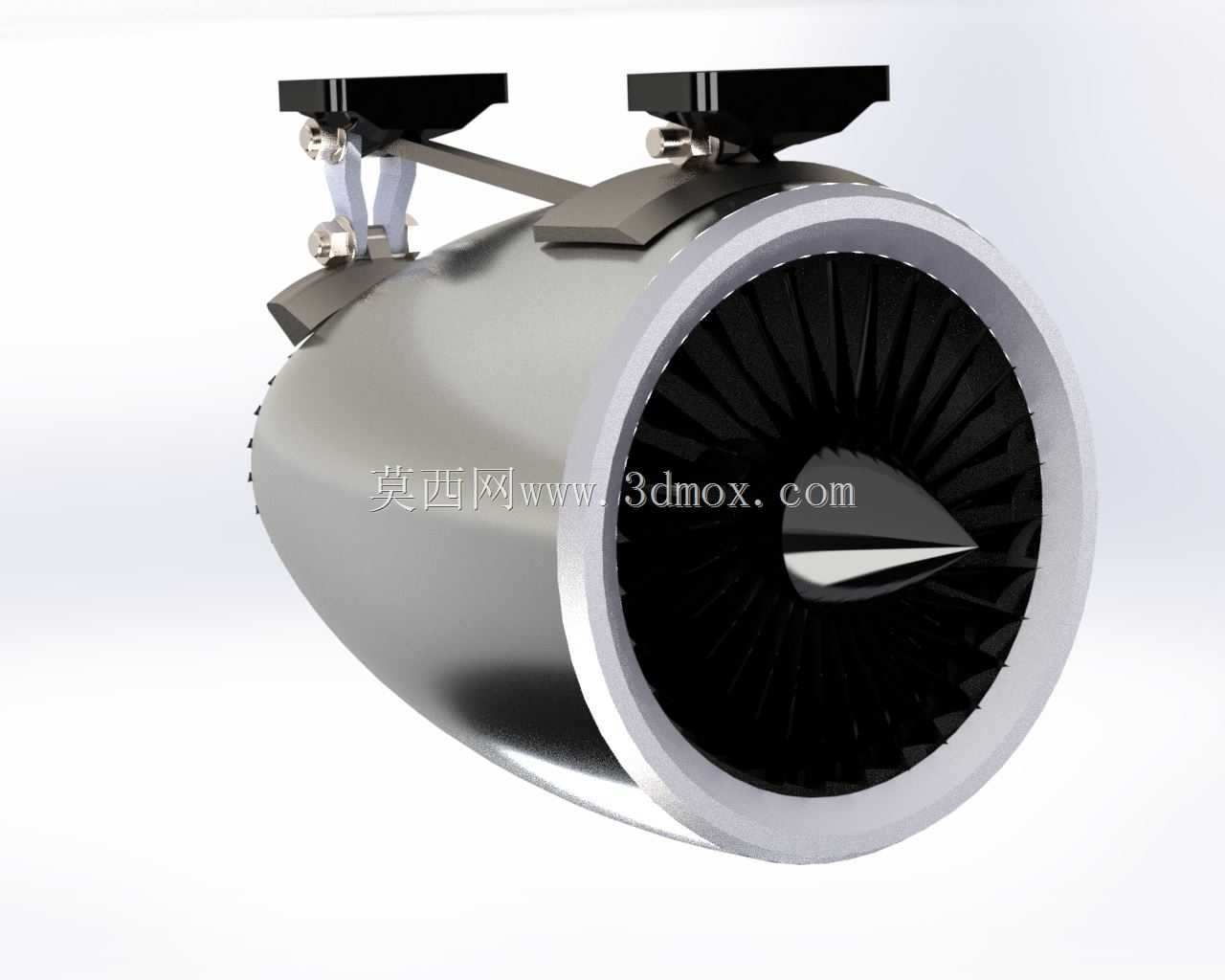

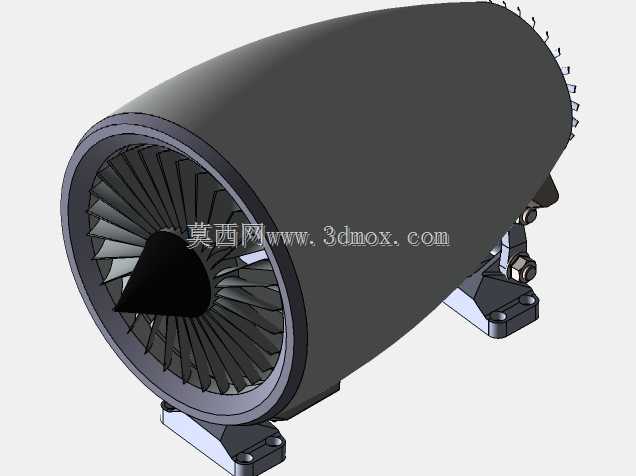

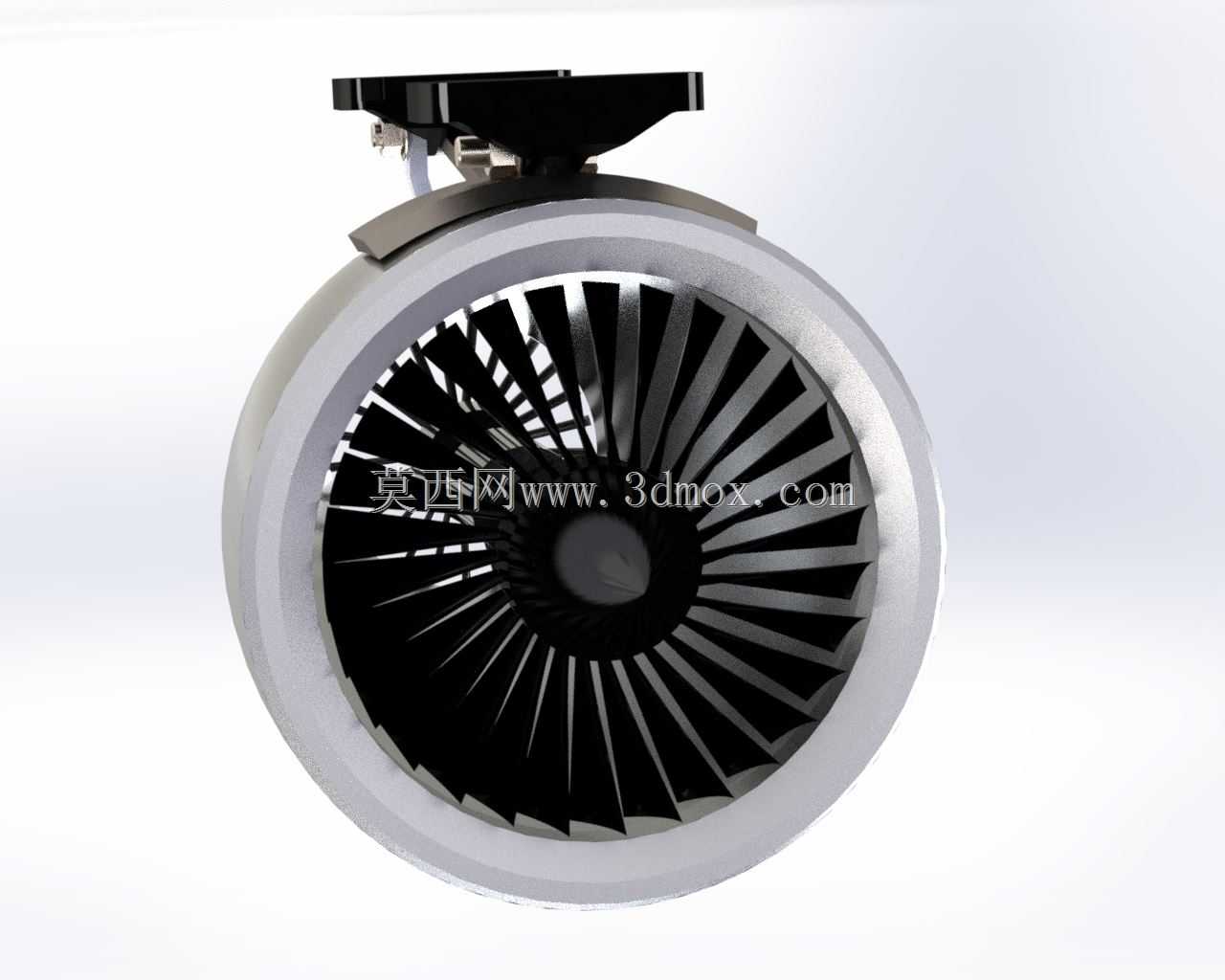

　　在航空动力装备的结构设计与教学演示场景中，涡扇类喷气发动机的结构还原一直是三维建模领域的重点方向，这类模型既可以作为航空类专业教学的具象化教具，也能为航空爱好者提供结构认知的直观载体，部分简化结构还可用于小型航模动力系统的方案验证参考。从实际用途来看，该模型完整还原了大涵道比涡扇发动机的前端核心结构，包含进气道机匣、多级风扇叶片、顶部安装吊耳等核心部件，能够清晰展示喷气发动机进气端的气流导入路径与叶片排布逻辑，对于理解涡扇发动机的工作原理有着极强的参考价值。

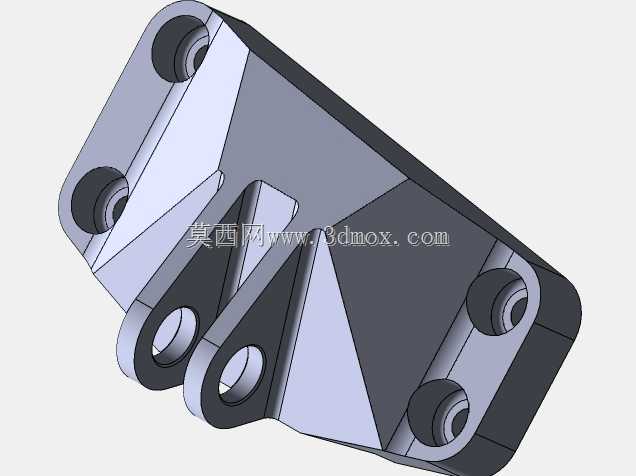

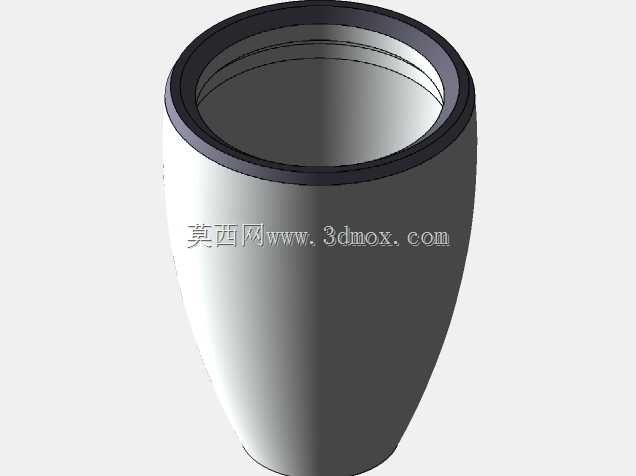

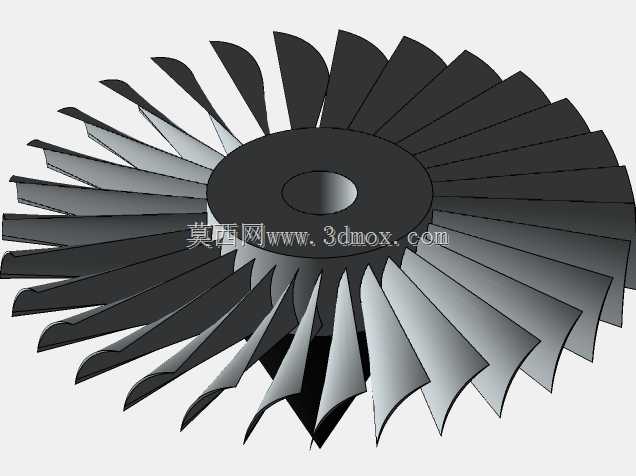

　　在功能特性层面，模型严格按照真实涡扇发动机的结构比例进行还原，风扇叶片采用了等距扭转的翼型截面设计，每一片叶片的安装角都沿着叶根到叶尖方向呈现渐变特征，这种设计能够保证气流在进入风扇级时获得均匀的轴向加速效果，避免叶尖处出现气流分离损失。外围的环形机匣采用了薄壁圆筒结构，机匣内壁与叶片叶尖之间预留了符合工程实际的微小间隙，既能够保证叶片旋转时不与机匣发生剐蹭，又能尽可能减少叶尖间隙带来的气流泄漏损失，提升整级风扇的工作效率。顶部的安装吊耳结构采用了凸台式设计，吊耳上预留了安装定位孔，能够模拟真实发动机挂装在机翼吊架上的安装状态，还原发动机与载机之间的连接逻辑。

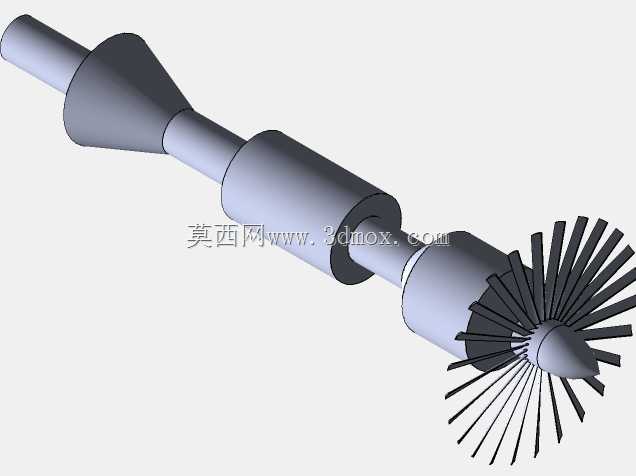

　　从设计思路来看，建模过程中优先保证了核心结构的装配合理性，所有部件之间的配合关系都符合机械装配的公差逻辑：风扇叶片与中心轮盘之间采用了榫头连接的结构形式，每一个叶片的榫根都与轮盘上的榫槽一一对应，这种结构在真实发动机中能够承受叶片高速旋转时产生的巨大离心力，同时方便单个叶片的检修与更换。中心轮盘的中心位置预留了传动轴安装孔，孔位带有键槽结构，能够模拟动力输入轴与风扇轮盘之间的扭矩传递路径，还原动力从涡轮端传递到风扇端的机械连接逻辑。机匣的前后端都带有法兰连接边，边上均匀分布着螺栓安装孔，能够模拟发动机不同机匣段之间的螺栓连接装配关系，让整个模型的装配逻辑完全贴合真实航空发动机的制造装配流程。

　　在外形尺寸与安装边界方面，模型的整体外径按照真实民用大涵道比涡扇发动机的等比例缩小设计，整体轴向长度覆盖了进气道到第一级风扇的完整段，顶部吊耳的安装面与发动机中心轴线的距离符合挂装的空间要求，吊耳上的安装孔间距满足常规吊架的接口尺寸范围。模型在设计时充分考虑了3D打印制作的可行性，所有薄壁结构的厚度都控制在合理范围内，不存在小于打印最小壁厚的脆弱结构，叶片之间的间隙也预留了足够的后处理空间，既可以直接用于3D打印制作实体展示模型，也可以导入动力学仿真软件中进行风扇级的气流场仿真分析，为相关的课程设计、方案验证提供精准的结构基础。在教学场景中，该模型可以拆解为机匣、风扇轮盘、叶片、安装吊耳等多个独立部件，能够让学习者直观了解每个部件的外形特征与装配位置，相比平面图纸有着更强的空间认知引导作用；在航模改装场景中，对模型的内部结构进行适配性修改后，还可以作为小型涡喷航模的外壳结构，提升航模的外观仿真度。
