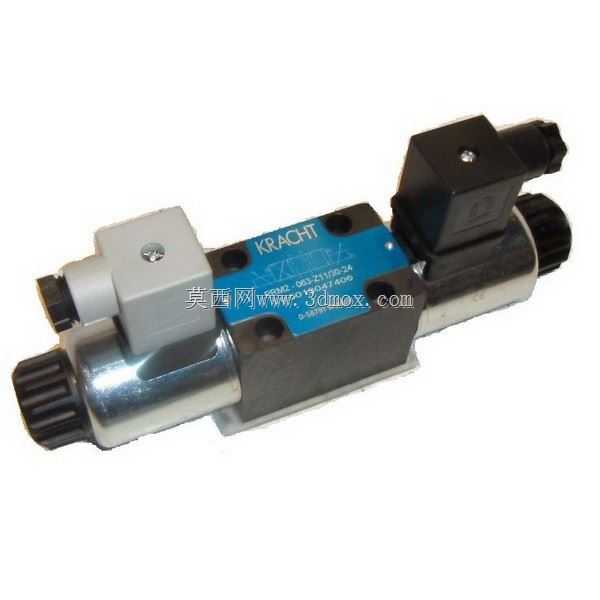

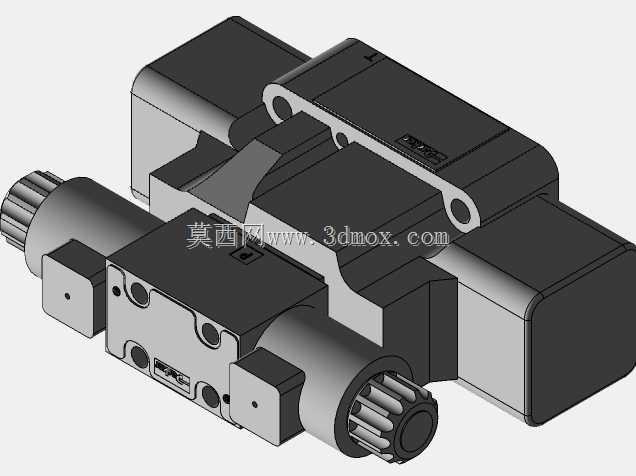

双电磁铁控制液压换向分配器结构

　　在工业液压系统的油路管控环节，这类双电磁铁驱动的液压分配器是执行油路换向、流量通断控制的核心执行元件，常见于工程机械的工作装置控制、机床液压夹具回路、自动化生产线的液压工装驱动、农业装备的执行机构调控场景中，承担着将压力油按需分配至不同执行油缸、液压马达的作用，直接决定整套液压系统的动作逻辑与运行可靠性。从结构设计逻辑来看，该分配器采用滑阀式核心结构，两端配置湿式电磁铁驱动组件，相比干式电磁铁结构，湿式结构的衔铁腔直接通压力油，可省去动密封处的泄漏风险，同时油液能对衔铁运动副起到润滑与冷却作用，大幅延长元件的连续工作寿命。阀体采用整体式锻造加工流道，流道转折处做了圆弧过渡处理，避免直角流道造成的压力损失与局部紊流，

　　在额定工作压力下的流道压损可控制在0.3MPa以内，适配中高压液压系统的使用需求。两端电磁铁的安装法兰采用标准化的安装止口与螺栓孔位，可直接同市面主流通径的电磁铁组件互换，后期维护时无需对阀体进行二次加工，仅需拆解端盖即可更换电磁铁或复位弹簧组件。阀体侧面的安装面采用平面度0.02mm的精加工面，配置O型圈密封槽，安装时可直接贴装在液压阀块或集成油路板上，无需额外加装过渡连接板，安装螺栓的孔位间距符合对应通径换向阀的通用安装尺寸规范，可直接替换同规格的其他品牌同类型阀件，降低设备改造的适配成本。从安装边界尺寸来看，该分配器的主体宽度、两端电磁铁伸出长度、安装面的孔距均符合常规6通径电磁换向阀的尺寸区间，

　　阀体顶部的电磁铁接线盒预留了足够的接线操作空间，安装时相邻阀件的间距可控制在15mm以上，不会出现接线空间不足的问题。阀芯与阀孔的配合间隙控制在0.008-0.012mm之间，配合面做了硬氧化耐磨处理，在连续换向动作下的磨损量极低，可保证长期使用后的内泄漏量维持在允许范围内，避免系统出现保压失效、动作爬行的问题。阀芯的台肩结构做了节流槽设计，换向过程中可实现流量的渐变调节，避免突然通断造成的液压冲击，保护管路与执行元件不受压力冲击损坏。阀体上设置的定位销孔可保证安装时的位置精度，避免螺栓紧固过程中阀体移位造成的密封件偏磨泄漏。在实际选型应用中，这类分配器可根据系统需求选择不同的阀芯机能，适配常开、常闭、中位卸荷等不同的回路需求，

　　两端的手动应急推杆可在电磁铁断电或故障时手动推动阀芯换向，方便设备调试与故障状态下的应急操作，避免设备在故障状态下卡死无法动作造成的生产停滞。流道内部的毛刺清理采用流体抛光工艺，彻底去除机加工残留的切屑与毛刺，避免杂质进入系统造成阀芯卡滞，出厂前的耐压测试可覆盖1.5倍额定压力的保压检测，保证阀体无铸造缺陷造成的外泄漏问题。
