蜗轮蜗杆式直角传动减速机结构设计

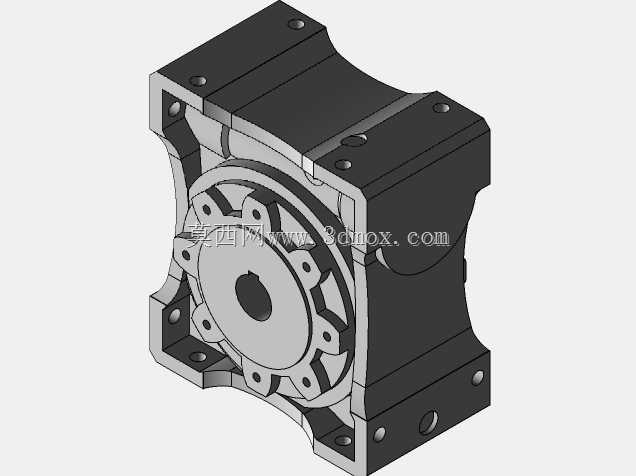

　　这款直角布置的蜗轮蜗杆减速机，在传动链路里承担着匹配转速、放大输出扭矩的核心作用，常见于需要输入输出轴呈90度交错布局的设备场景，比如自动化生产线的输送辊道驱动、小型包装设备的动力传输、轻工机械的执行端动力匹配，也可适配部分车载辅助机构的动力减速需求，能在有限安装空间内完成动力转向与减速的双重功能，不用额外加装转向传动构件，压缩整套传动系统的占用空间。从结构设计逻辑来看，整机采用方形箱体的一体化铸造成型思路，箱体四个角预留了贯穿式安装孔位，安装时可根据设备布局选择水平或者垂直固定方式，安装基准面经过铣削加工，平面度控制在合理公差范围内，能保证装配后整机的同轴度误差在允许区间，避免运行过程中出现偏载磨损。输入端采用法兰式连接结构，

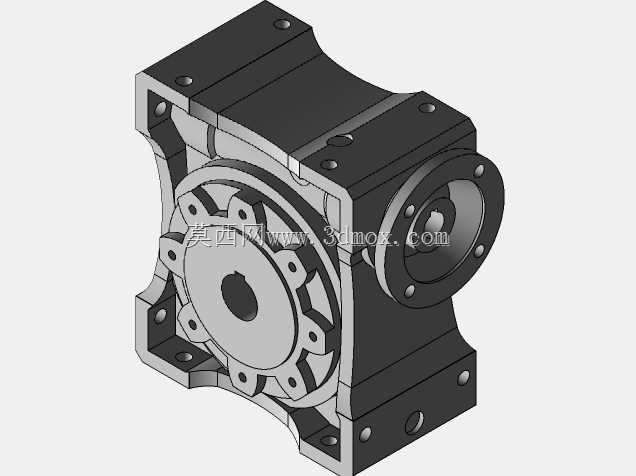

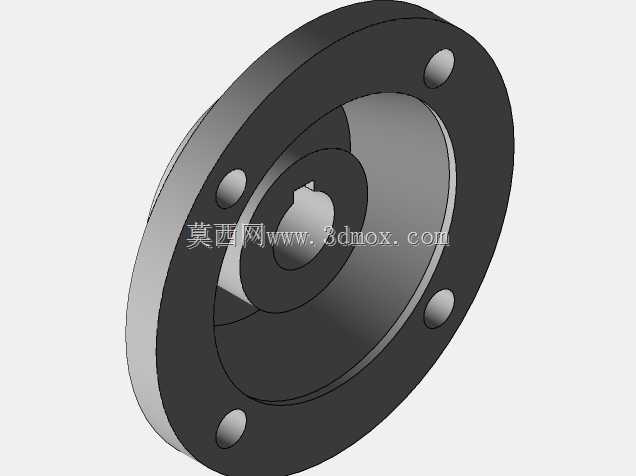

　　端面上均匀分布的螺栓孔可直接匹配标准伺服电机或者异步电机的安装法兰，不用额外制作过渡连接法兰，减少装配环节的累积误差；输出端为带定位止口的法兰输出结构，止口尺寸符合通用传动件的安装标准，可直接连接联轴器、链轮或者同步带轮，适配不同的动力输出形式。内部传动副采用蜗轮蜗杆啮合结构，蜗杆布置在输入端侧，蜗轮与输出轴同轴固定，这种结构本身具备反向自锁特性，当设备停机时输出端无法反向驱动输入端，可避免垂直布置的负载出现溜车风险，提升设备运行的安全性。箱体侧面预留了观察与维护的工艺孔位，日常维护时可通过孔位检查内部啮合副的润滑状态，也可方便加注润滑脂，箱体上下的合箱面采用密封胶条加定位销的密封结构，能防止运行过程中润滑油渗漏，

　　同时阻挡外界粉尘进入箱体内部磨损传动构件。从安装边界尺寸来看，整机的方形外轮廓边长适配常规小功率传动的安装空间，输入轴与输出轴的中心距经过优化设计，在保证传动比满足减速需求的前提下，尽可能压缩了轴向与径向的尺寸占用，输入端法兰的凸台高度控制在合理范围，不会和电机端的接线盒或者散热筋产生干涉；输出端的轴伸长度经过匹配计算，安装标准传动件后不会超出设备预留的安装间隙，箱体底部的放油孔位置做了下沉设计，更换润滑油时不会出现积液残留。设计过程中对箱体的壁厚做了针对性加强，在轴承安装位、合箱螺栓孔位都设置了加强筋结构，既保证箱体在满负载运行时的结构刚性，避免受载后出现箱体变形导致传动副啮合间隙变大，又尽可能控制了整机的重量，

　　不会给安装基座带来过大的负载。传动副的啮合参数经过匹配优化，蜗杆采用硬齿面磨削加工，蜗轮采用耐磨铜合金材质，在保证传动效率的同时降低运行噪音，长期运行下的磨损量控制在合理区间，延长整机的维护周期。整机的密封结构在输入输出轴的位置都采用了双唇口油封，既能防止内部润滑油顺着轴面渗漏，又能阻挡外界的切削液、粉尘进入箱体内部，适配车间多粉尘、有切削液飞溅的复杂工况。在选型适配时，可根据实际需要的输出扭矩、传动比匹配对应的输入功率，安装时只需保证输入轴与驱动电机轴的同轴度，输出轴与被驱动构件的同轴度在公差范围内，即可保证长期稳定运行，不用额外做复杂的调整。
