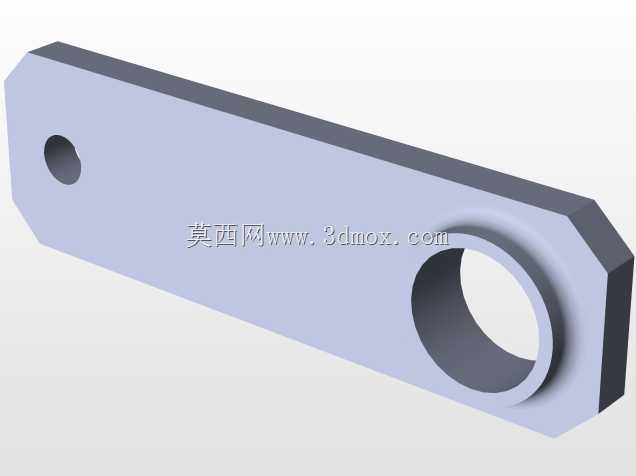

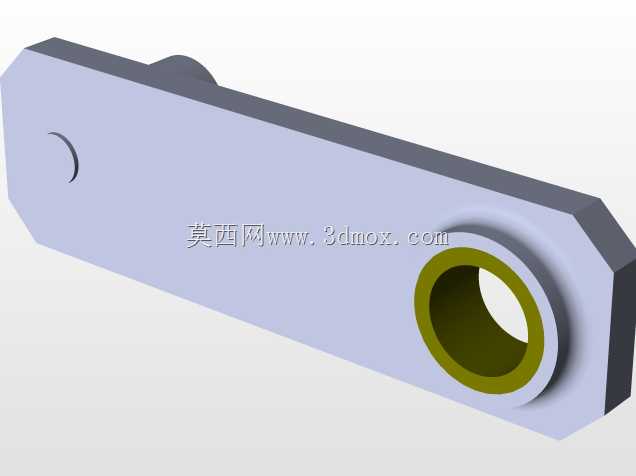

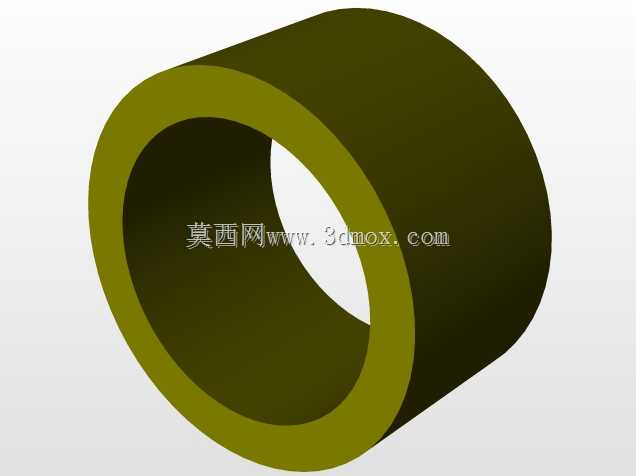

同轴阶梯式圆柱轴类连接构件结构设计

　　在机械传动与部件连接场景中，这类同轴阶梯圆柱构件是极为常见的基础传力零件，日常多应用于动力输出端与执行端的扭矩传递、部件间的定位支撑场景，比如小型输送设备的辊筒连接端、工装夹具的定位销轴段、低压传动系统的短轴连接位都能见到这类结构的身影。从实际使用需求出发，这类构件的核心作用是通过两段不同直径的圆柱面实现功能分区，大直径段通常承担轴向定位、承载径向载荷的作用，小直径段则多用于插入配合件内孔、传递扭矩或者作为安装导向段，两段同轴度是设计时的核心管控指标，一旦同轴度偏差超过0.02mm，高速运转时就会出现径向跳动，轻则加剧配合面磨损，重则引发整个传动链路的振动异响。

　　设计这类构件时，首先要结合安装边界确定两段圆柱的直径差，常规工况下直径差控制在1.2-2倍区间即可，若需要在轴肩位置安装密封圈或者定位挡圈，还要预留对应的槽位安装空间，轴肩处的过渡圆角不能随意设置，圆角半径既要避开配合件的倒角干涉，也要满足应力集中系数要求，承受交变载荷的工况下过渡圆角半径不能小于小直径段的5%，避免长期载荷作用下出现轴肩断裂问题。外形尺寸层面，这类构件的总长度要匹配安装腔的深度，小直径段的插入长度要比配合件的内孔深度短0.1-0.3mm，避免安装时出现顶死问题，大直径段的外圆面如果是作为轴承配合面，表面粗糙度要控制在Ra1.6以内，小直径段如果是作为扭矩传递面，要根据传递扭矩大小选择合适的配合公差，间隙配合多用于拆装频繁的导向场景，过盈配合则用于无相对滑动的固定连接场景。

　　从建模逻辑来看，这类同轴结构优先采用旋转凸台特征完成主体成型，避免多段拉伸带来的同轴度累积误差，建模时要提前预留后续加工的工艺余量，比如外圆磨加工的余量要根据零件总长控制在0.2-0.5mm区间，端面的中心孔作为加工基准要在建模时同步体现，方便后续工艺人员编排加工工序。实际选型应用时，要注意这类构件的材质匹配，无腐蚀的常规传动场景用45号钢调质处理即可，若应用在有潮湿介质或者轻度腐蚀的场景，要更换为304不锈钢材质，表面硬度要求高的耐磨场景还要对配合面做高频淬火处理，淬火层深度根据载荷大小控制在1-2mm区间。安装过程中，大直径段的轴肩端面要与配合件的定位端面完全贴合，不能有铁屑或者毛刺夹在中间，否则会导致安装后轴的垂直度偏差，小直径段插入配合件时要保证导向对中，不能用铁锤直接敲击端面，要采用铜棒垫击或者专用压装工具推进，避免轴端出现变形影响后续装配。这类结构看似简单，实则是很多传动系统的基础核心零件，尺寸公差、形位公差的细微偏差都会影响整套设备的运行稳定性，建模阶段就要把加工、装配、使用全流程的需求考虑进去，不能只画外形忽略实际工程细节。
