带双齿轮不锈钢传动轴结构设计

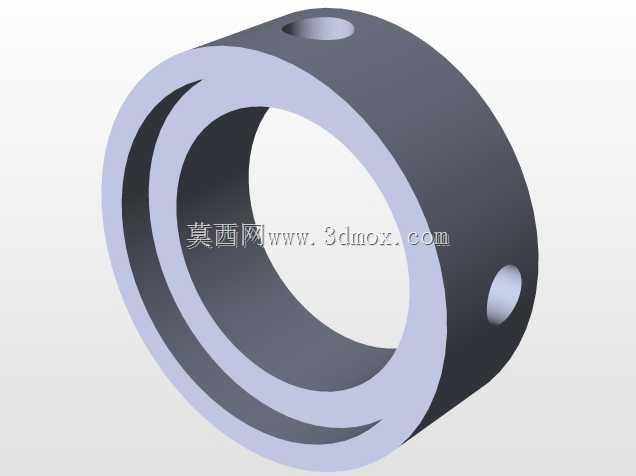

　　这款带双齿轮的轴类传动组件，常见于中小型自动化输送线、轻工包装设备的动力传递链路中，作为动力输入与执行端的中间衔接部件，承担扭矩传递、转速匹配的核心作用。从结构布局来看，整根轴采用等直径光轴为主体，轴身设置两处轴肩用于齿轮的轴向定位，避免齿轮在运转过程中出现轴向窜动，靠近轴中段的位置设置有一处铜质轴套安装位，该位置对应设备机架的支撑点位，铜套可在无额外润滑的工况下降低轴与机架支撑孔的摩擦系数，减少长期运转的磨损量。两处齿轮分别布置在轴身的两个受力段，齿轮与轴采用键连接传递扭矩，键槽的位置经过受力校核，避开轴的应力集中区域，保证轴在额定扭矩下不会出现键槽开裂的问题。轴的两端做了倒角处理，方便装配时穿过轴承、齿轮等配套零件，

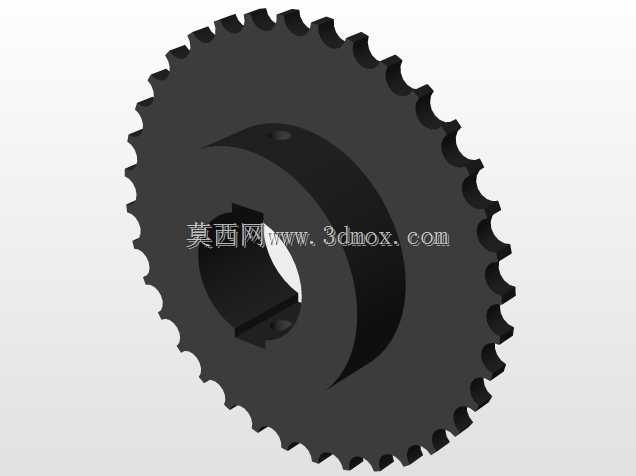

　　同时去除加工毛刺避免装配时刮伤配套零件的配合面。从安装边界来看，整根轴的有效安装长度需要匹配设备两侧支撑板的间距，支撑点位的跨距经过挠度校核，在额定转速下轴的径向跳动量控制在0.02mm以内，保证齿轮啮合时的齿面接触面积符合设计要求，避免出现偏载打齿的问题。齿轮的齿形采用标准渐开线圆柱直齿，加工精度满足中等载荷传动的需求，齿面经过调质处理，硬度达到HB220-250，兼顾耐磨性与韧性，可适配日常工况下的连续运转需求。在实际应用场景中，这类轴组件多用于动力需要分路传递的工位，比如包装设备的进料输送辊组，单根轴输入动力后通过两个齿轮分别带动两侧的输送辊同步运转，保证输送面的线速度一致，避免物料出现偏移、卡滞的问题；

　　也可用于小型工装夹具的动力传递，通过齿轮啮合带动夹具的开合机构动作，实现工件的自动夹紧与松开。设计过程中优先考虑了装配的便捷性，所有零件的配合公差均采用基孔制配合，轴与齿轮的配合选用H7/k6过渡配合，既保证装配时不需要过大的压入力，也能保证运转时不会出现相对滑动；轴与支撑铜套的配合选用H8/f7间隙配合，预留合适的间隙容纳润滑脂，同时避免间隙过大导致的运转晃动。轴身的表面粗糙度在配合面位置控制在Ra1.6，非配合面位置控制在Ra3.2，在满足使用要求的前提下降低加工成本。齿轮的安装位置经过动平衡校核，整根轴组件装配完成后做了动平衡处理，平衡精度等级达到G6.3，可在1500r/min的转速下平稳运转，不会出现明显的振动与噪音。

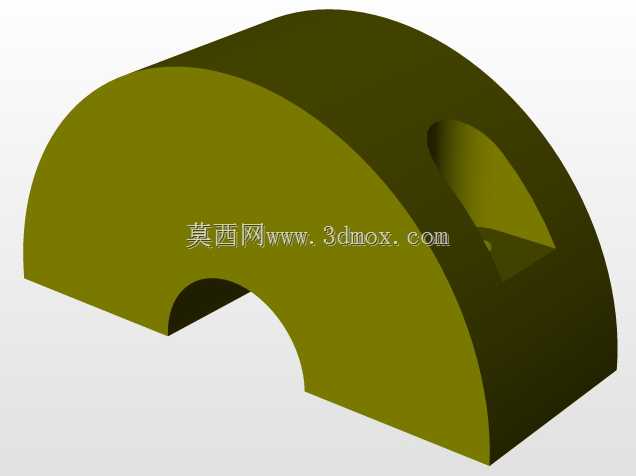

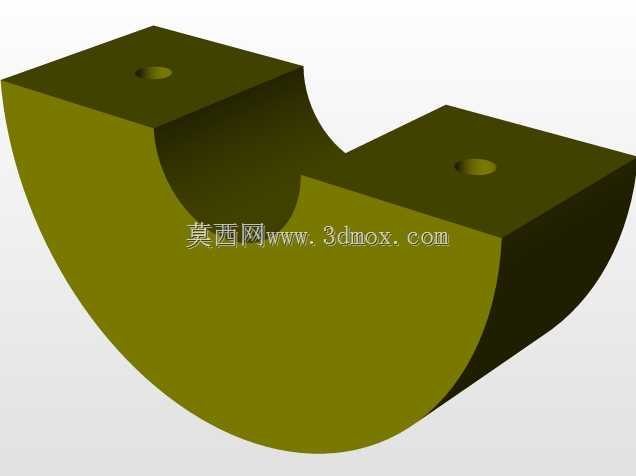

　　在设备维护层面，这类轴组件的结构简单，拆卸更换方便，当齿轮出现磨损时，只需要拆下轴端的挡圈即可将齿轮从轴上退出更换，不需要整根轴报废，降低了设备的后期维护成本。轴的材质选用304不锈钢，可适配有一定防腐需求的生产场景，比如食品包装、医药输送类设备，避免长期接触水汽、弱腐蚀性介质出现生锈的问题，延长零件的使用寿命。铜套的位置设计有注油孔，可定期加注润滑脂，减少轴与铜套之间的磨损，正常维护工况下使用寿命可达8000小时以上。从受力角度分析，轴的最大受力点出现在两个齿轮的啮合位置，设计时通过有限元分析对轴的危险截面做了应力校核，最大应力值远低于材料的屈服强度，安全系数达到2.5以上，可承受短时的过载冲击，不会出现轴断裂的问题。齿轮的参数匹配对应传动比要求，两个齿轮的模数、齿数一致，可实现等转速分路输出，若需要不同的输出转速，也可通过更换不同齿数的齿轮实现传动比调整，具备一定的通用性。
