金属螺旋压缩弹性缓冲构件结构设计

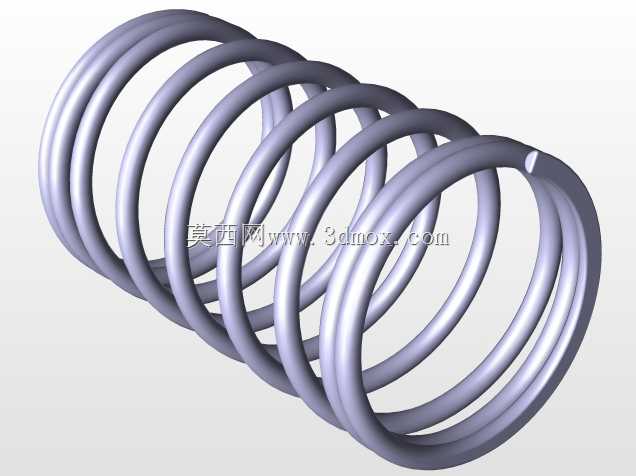

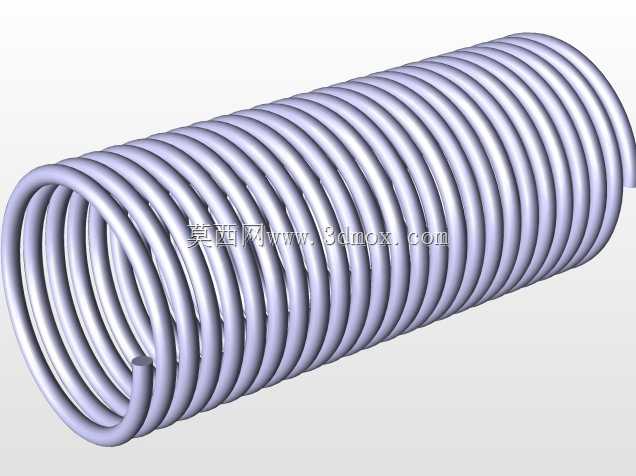

　　该螺旋弹性构件的设计核心围绕轴向承载下的弹性形变需求展开，整体采用等节距圆柱螺旋构型，簧丝截面为标准圆形，相邻簧圈在自由状态下预留均匀间隙，可在承受轴向压力时发生可控的弹性压缩变形，卸载后快速恢复初始形态，是机械系统中承担缓冲、储能、复位、力值传递功能的核心基础零件。从实际应用场景来看，这类构件广泛覆盖各类工业装备的运动副位置：小载荷场景下可作为电子设备按键的复位元件、小型夹具的压紧施力件，中等载荷场景下适配阀门启闭的力值平衡结构、输送线张紧机构的恒力输出单元，大载荷规格则可用于重型设备的减震基座、冲压设备的过载缓冲结构，不同场景下的设计参数调整完全围绕承载工况的力值-形变曲线匹配展开。设计阶段首先需要明确安装边界的约束条件：

　　构件的外径尺寸需适配安装腔的内径限位，避免压缩过程中出现外圈剐蹭安装壁的卡滞问题，内径尺寸需匹配导向芯轴的外径，防止大载荷压缩时簧圈出现径向偏移引发的侧弯失稳，自由高度需结合安装腔的最大深度与预压量要求确定，保证装配后存在初始预紧力，避免设备运行过程中构件出现松脱异响。簧丝直径的选取直接关联构件的承载能力，丝径越大则整体刚度越高，相同压缩量下可输出的弹力越大，但对应的极限压缩行程会相应缩小，设计时需结合工况的最大冲击载荷、额定工作行程做匹配计算，避免出现簧丝应力超过材料屈服极限引发的永久变形，或是刚度过小导致压缩量超出并圈位置引发的刚性碰撞。节距参数的设计需要兼顾刚度与行程需求，等节距构型的刚度线性度更好，

　　力值输出随压缩量的变化更平稳，适合对力值控制精度有要求的工况；如果是需要在行程末端实现变刚度缓冲的场景，可调整两端节距做渐变设计，但本次设计采用的等节距结构加工工艺性更优，常规冷卷工艺即可完成成型，后续的回火、表面处理工序也更容易实现质量稳定。从结构细节来看，构件的两端簧圈做了并紧磨平处理，端部支撑面的平面度控制在合理公差范围内，可保证装配后支撑面与安装基座完全贴合，承载时载荷沿簧圈轴向均匀传递，避免局部应力集中导致的端部簧圈断裂。表面处理可根据使用环境选择不同工艺：普通室内工况采用氧化发黑处理即可满足基础防锈需求，潮湿腐蚀环境下可采用镀锌、电泳甚至不锈钢材质加工，对应调整热处理工艺保证簧丝的力学性能符合设计要求。

　　建模过程中需要重点控制螺旋线的生成参数，螺旋升角需匹配丝径与节距的比例关系，避免扫掠成型时出现簧丝截面畸变，相邻簧圈的间隙在自由状态下需均匀一致，端部并圈位置的过渡需平滑无突变，保证后续导入有限元分析软件做应力仿真时，网格划分不会在过渡位置出现畸形单元，影响仿真结果的准确性。实际选型应用时，不能仅参考理论刚度值，还需结合工况的动态载荷频率做校核，避免构件的固有频率与设备振动频率重合引发共振，导致疲劳寿命大幅缩短；对于高频往复运动的场景，需要对簧丝做喷丸强化处理，提升表面残余压应力，延长循环加载下的使用寿命。安装过程中需保证两端支撑面的平行度公差，避免偏载导致的簧圈局部应力过高，若安装空间存在侧向力，需配套设置导向结构，不建议让这类圆柱螺旋构件直接承受径向载荷，否则极易出现侧弯变形失效。
