圆柱形套筒式连接结构三维建模设计

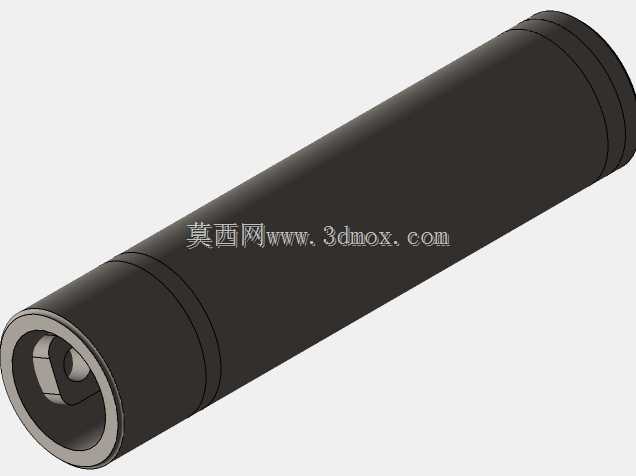

　　这类圆柱形套筒构件在工业装配场景中应用十分广泛，从自动化生产线的定位工装、流体管路的对接衬套，到小型机电设备的轴端防护、通讯传输设备的线缆防护套，都能见到这类结构的身影。不同于常规的等径直通套筒，该结构在两端设计了阶梯式的内孔限位结构，靠近端口位置的内孔直径略大于中段内孔，能够在装配时快速实现对接件的导入定位，避免装配过程中出现卡滞、同轴度偏差过大的问题。从结构设计逻辑来看，外圆柱面做了等直径的主体设计，仅在靠近两端端口的位置设置了两道环形凹槽，这两道凹槽并非用于安装密封件，而是为装配过程中的卡簧定位预留的安装空间，能够在套筒装入对应安装位后，通过卡簧嵌入凹槽实现轴向的限位固定，防止设备运行过程中套筒出现轴向窜动。

　　内孔的阶梯结构做了圆角过渡处理，没有尖锐的直角棱边，一方面能够降低对接件插入时的摩擦阻力，另一方面也能减少应力集中问题，避免套筒在长期承受径向载荷时出现棱边开裂的情况。从安装边界来看，该套筒的外圆柱面为基准安装面，装配时需要与安装基座的内孔保持H7/h6的间隙配合，既保证装配时能够顺利推入，又不会出现过大的径向晃动。两端的环形凹槽距离端口的距离经过精确计算，刚好匹配标准卡簧的安装尺寸，不需要现场二次加工即可直接完成装配。内孔的阶梯段长度根据对接件的插入深度设计，能够保证对接件插入后，端面与阶梯面完全贴合，实现轴向的精准定位，不需要额外调整装配间隙。在实际使用过程中，这类套筒往往需要承受一定的径向载荷与轴向的插拔力，

　　因此建模过程中对壁厚做了均匀化处理，整个主体段的壁厚保持一致，仅在凹槽位置做了等深度的切削，保证整体结构的强度均匀，不会出现局部壁厚过薄导致的受力变形问题。内孔的同轴度公差在建模时按照IT7级精度设置，能够保证两端对接的构件保持良好的同轴度，避免出现偏心导致的传动卡滞或者管路对接泄漏问题。不同于带法兰的套筒结构，该类无法兰的直筒式套筒占用的安装空间更小，适合在安装空间局促、无法预留法兰安装位的场景下使用，比如小型通讯设备的内部走线防护、精密仪器内部的轴系定位衬套，都可以采用这类结构。建模过程中对所有的棱边都做了微小的倒角处理，外圆的端口倒角为C1，既能够去除加工过程中产生的毛刺，也能在装配时起到导向作用，方便套筒快速推入安装孔。

　　内孔的端口倒角为C0.5，避免对接件插入时被棱边刮伤表面。这类结构的材质通常根据使用场景选择，常规工况下采用45号钢做调质处理即可满足强度要求，如果是用于腐蚀环境下的管路衬套，则可以更换为不锈钢或者工程塑料材质，建模时预留了材质替换的参数接口，只需要调整材质密度参数即可完成整体重量的核算，不需要重新修改结构尺寸。在装配验证环节，该模型已经完成了与标准卡簧、常规对接轴类零件的干涉检查，所有配合面都不存在干涉问题，装配间隙符合机械设计手册的相关要求，能够直接导出工程图用于生产加工。
