螺纹插装式标准先导控制常开止回结构

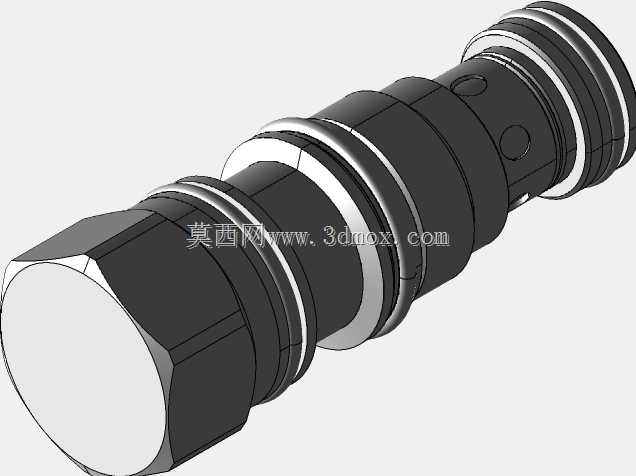

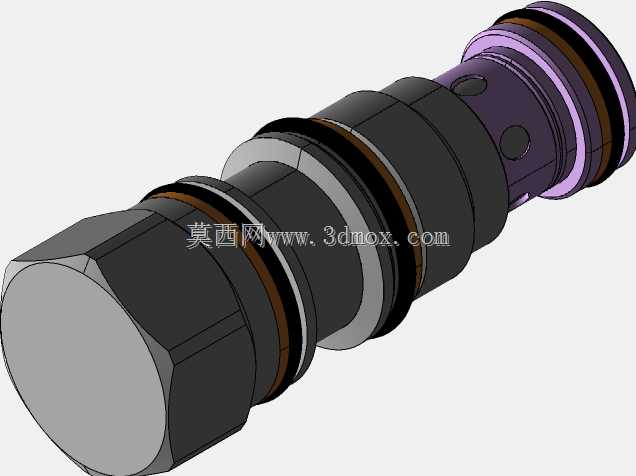

　　在液压系统的回路设计中，这类先导控制的常开式止回结构，常被应用在需要保压、负载保持、防止油液反向倒流的工况场景里，比如工程机械的支腿锁紧回路、起重设备的变幅机构锁紧单元、机床液压夹具的保压回路，都能见到同原理结构的身影。区别于普通直通式单向阀，这种先导式结构可以通过外部控制油口的压力信号，实现反向油流的可控导通，不需要依靠反向压力顶开阀芯，能大幅降低反向开启的压力损失，同时在无控制压力输入时，能够依靠密封副实现可靠的反向截止，避免负载因为油液泄漏出现下滑、移位的问题。从结构设计的角度来看，整个阀件采用螺纹插装式的外形设计，外圆上分布的多道密封槽是用来安装O型圈与挡圈的，安装时直接插入阀块对应的预制插孔内，

　　通过端部的外六角结构施加拧紧力矩，就能完成阀件的固定与密封，不需要额外的法兰或者安装支架，能大幅缩小液压阀块的整体体积，集成度更高。端部的外六角尺寸是按照标准插装阀的安装力矩要求设计的，匹配常规的开口扳手就能完成装拆，不会出现因为受力面过小导致拧紧时边角崩损的问题。沿着阀的轴向来看，内部的流道设计采用了分段式的结构，进油侧与出油侧的通径经过流量匹配计算，在额定流量下的压降控制在合理区间，不会因为流道突变产生过大的节流损失与油液发热。先导控制的活塞与主阀芯之间的配合间隙经过严格控制，既保证活塞动作的灵活性，又不会因为间隙过大导致内泄漏量超标，影响保压性能。主阀芯的密封副采用线密封的结构形式，

　　相比面密封能在相同的加工精度下获得更好的密封性能，即使油液中存在少量微小颗粒杂质，也不容易出现密封失效的问题。在安装边界上，这类阀件的插孔尺寸遵循行业通用的插装阀标准，插孔的深度、各段台阶的直径、密封槽的位置都有统一的尺寸规范，设计阀块时只需要按照标准参数加工插孔，就能实现同规格阀件的互换，不需要针对特定品牌的产品单独调整阀块设计。阀件外露在阀块外侧的长度经过优化，不会因为突出过长导致安装空间受限，也不会因为过短导致扳手操作空间不足。在实际选型应用中，需要注意控制油口的压力参数匹配，先导控制压力需要达到设计阈值才能完全打开主阀芯，实现反向油流的顺畅导通，如果控制压力不足，会出现主阀芯开启不完全，通流能力下降，

　　产生节流发热甚至啸叫的问题。同时在回路设计时，要注意控制油的回油背压不能过高，否则会导致先导活塞的作用力不足，影响主阀芯的正常复位，反向截止时出现泄漏。另外，阀件上的径向油孔是控制油的引入通道，安装时要注意这些油孔与阀块内部的控制油道精准对齐，避免出现控制油道堵塞或者通流面积不足的问题。在建模过程中，这类阀件的模型需要严格还原各段外圆的尺寸公差、密封槽的宽度与深度、端部六角的对边尺寸、各油孔的位置与通径，才能在做阀块设计时进行准确的干涉检查，避免实际加工装配时出现装不上、密封失效、油道不对中的问题。模型中各零件的配合关系也完全按照实际装配关系搭建，主阀芯的行程、先导活塞的移动距离都和实际产品的参数一致，在做液压回路的动态仿真时，可以直接调用模型的运动参数，模拟阀件在不同压力工况下的开启、关闭动作，验证回路设计的可靠性。相比普通的单向阀，这种先导式常开止回结构的应用场景更灵活，既可以作为普通单向阀使用，实现正向导通反向截止的基础功能，也可以接入控制压力，实现反向的可控导通，满足复杂液压回路的功能需求，在高压、大流量的液压系统中，这种结构的稳定性和可靠性都经过了长期的工程验证，是液压锁紧回路中非常常用的一类控制元件。
