金属质感螺旋式鼓风机外观结构设计

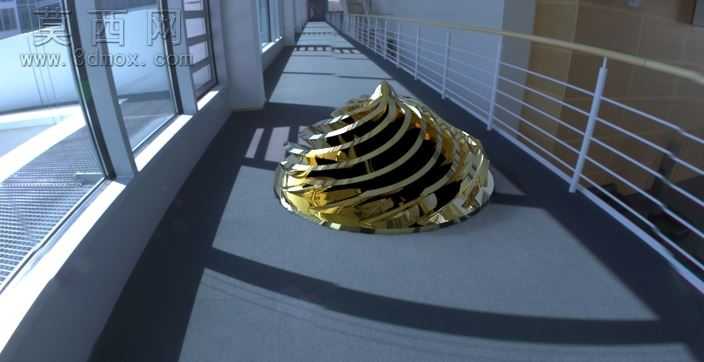

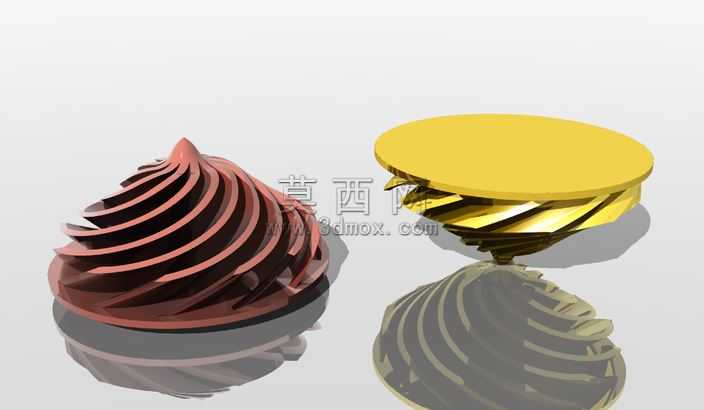

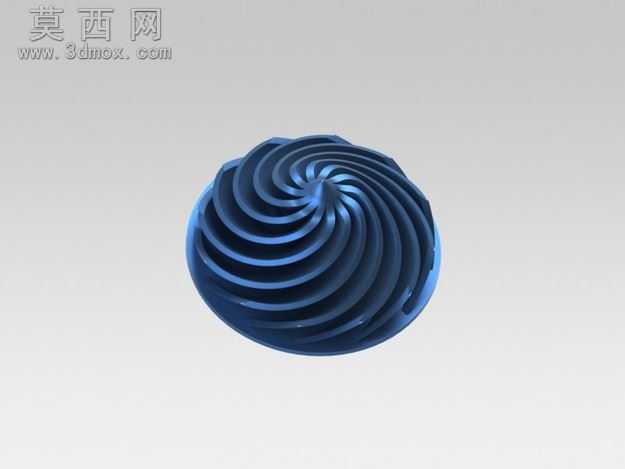

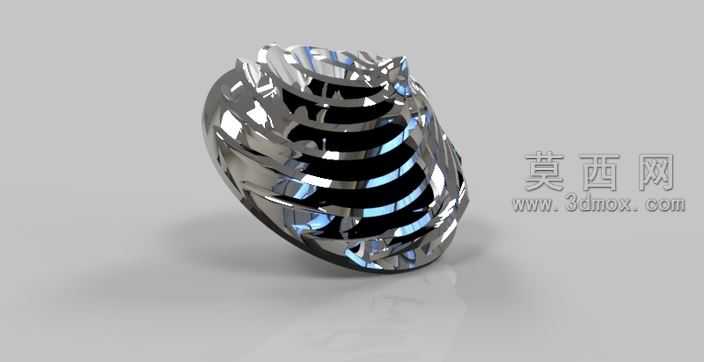

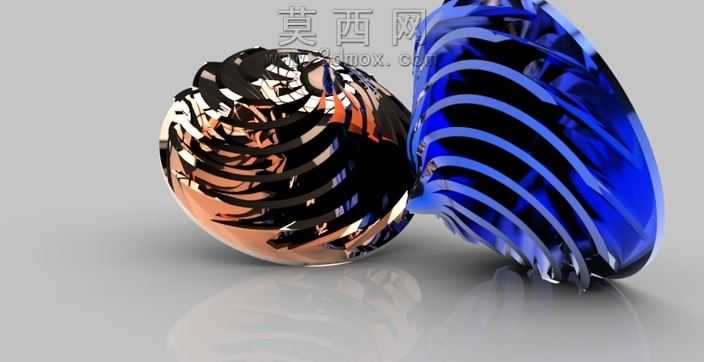

本作品为螺旋式鼓风机的三维数字化设计成果，整体建模过程依托三维参数化设计软件完成，采用全参数化的特征建模逻辑搭建主体结构，首先通过草绘绘制螺旋流道的截面轮廓与中心基准轴线，利用扫描混合特征生成连续渐变的螺旋导流腔体，保证流道内壁曲面顺滑无拐点，可有效降低气流在腔体内部的流动阻力。外观部分采用一体化包覆式壳体设计，壳体外壁通过阵列特征生成等距分布的螺旋散热鳍片，既强化了设备运行过程中的被动散热效率，也形成了辨识度极高的螺旋式外观肌理。材质渲染阶段，主体壳体赋予高抛光镀铬金属材质，调整材质的反射粗糙度与环境贴图采样参数，还原金属表面高反光、强折射的真实质感，鳍片缝隙处做轻微的哑光阴影处理，强化结构的层次感与立体度，底部支撑结构采用哑光金属材质，与主体亮面材质形成视觉对比，突出主体结构的设计重点。结构设计上，整体采用对称式布局，中心预留叶轮安装腔体，进出风口采用切向布置的接口结构，可直接对接标准通风管路，壳体壁厚按照均匀受力原则做等厚设计，所有转角位置均做圆角过渡处理，避免应力集中问题，同时兼顾了铸造或注塑加工的工艺可行性，无需额外做拔模调整即可满足量产加工的脱模要求。设计过程中反复调整螺旋流道的导程与截面收缩比例，通过曲面曲率分析工具反复校验流道内壁的曲面连续性，确保气流在腔体内可沿螺旋方向顺畅加速，避免出现紊流、异响等问题，整体结构紧凑无冗余部件，在保证鼓风性能的前提下尽可能压缩设备整体体积，可适配狭小安装空间的通风鼓风使用需求。
