输送机侧向定位夹持导向调节组件

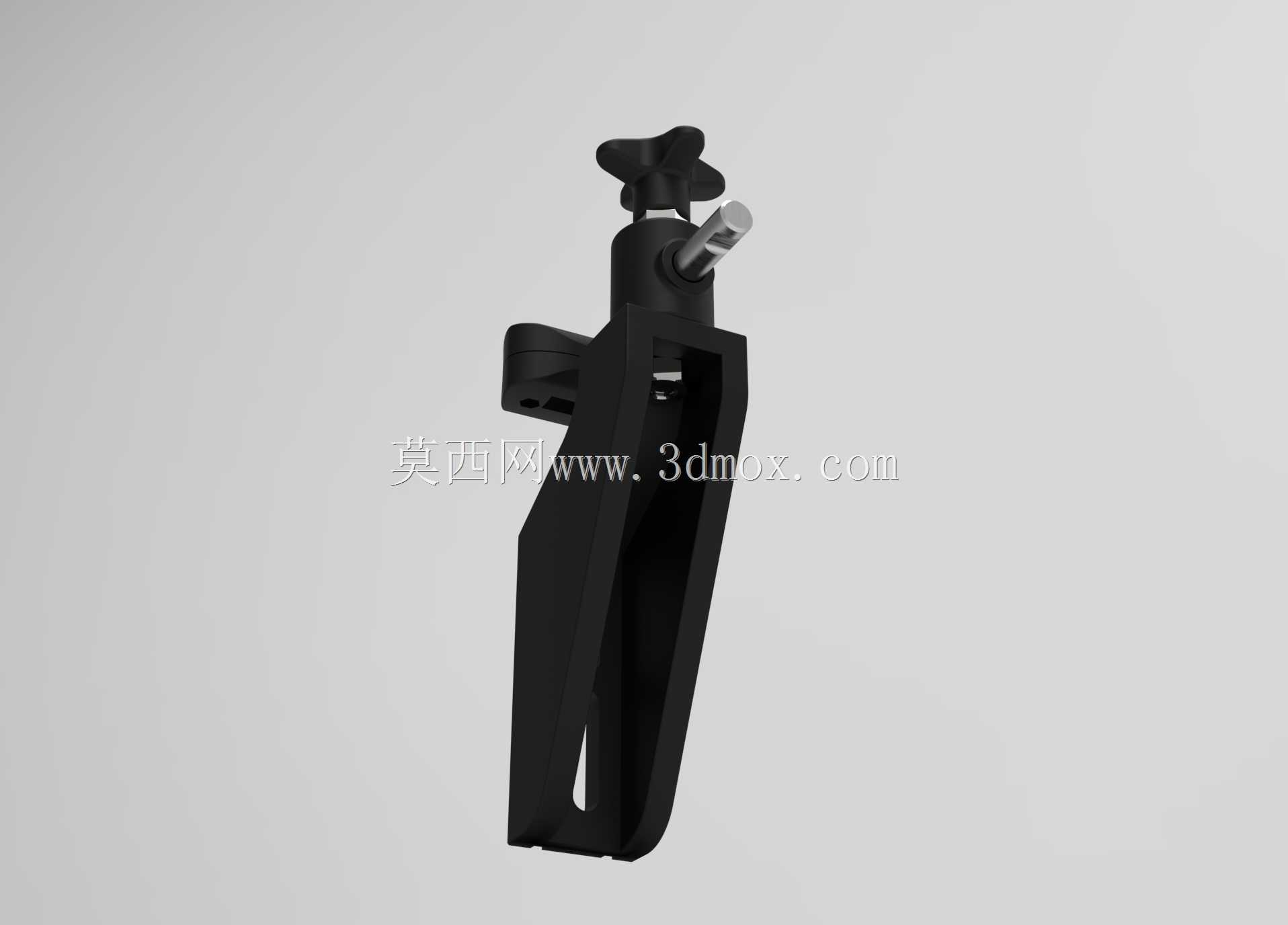

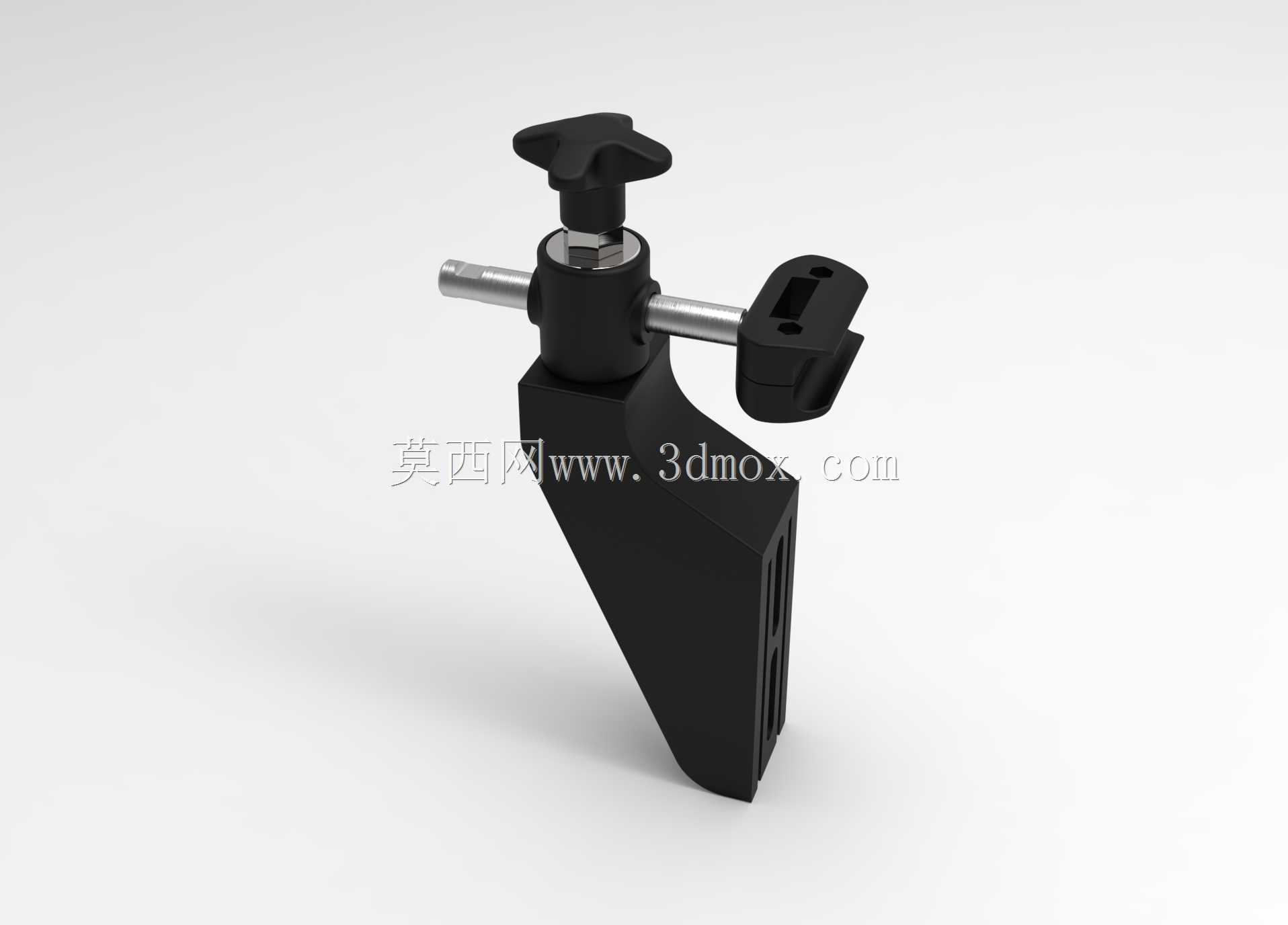

　　在各类皮带、滚筒输送线的实际运维与搭建场景中，物料输送过程的侧向偏移始终是影响产线节拍稳定性的核心问题之一，尤其是针对规格存在小幅波动的异形工件、软包装物料，常规固定侧挡无法适配多规格物料的导向需求，容易出现卡料、刮擦工件表面、物料偏移掉落等异常，这款横向导向调节组件正是针对这类痛点设计的模块化导向部件。从结构组成来看，整套组件包含星形锁紧手轮、透明可视化调节座、横向导向杆、快装夹持卡块、锁紧螺栓组几个核心部分，设计阶段优先考虑了产线改造的快装需求，无需对原有输送机架做大规模焊接或打孔改造，可直接通过底部的夹持结构固定在输送线侧边的铝型材或方钢机架上，适配20-50mm厚度的常规机架型材，安装边界预留了足够的调节余量，

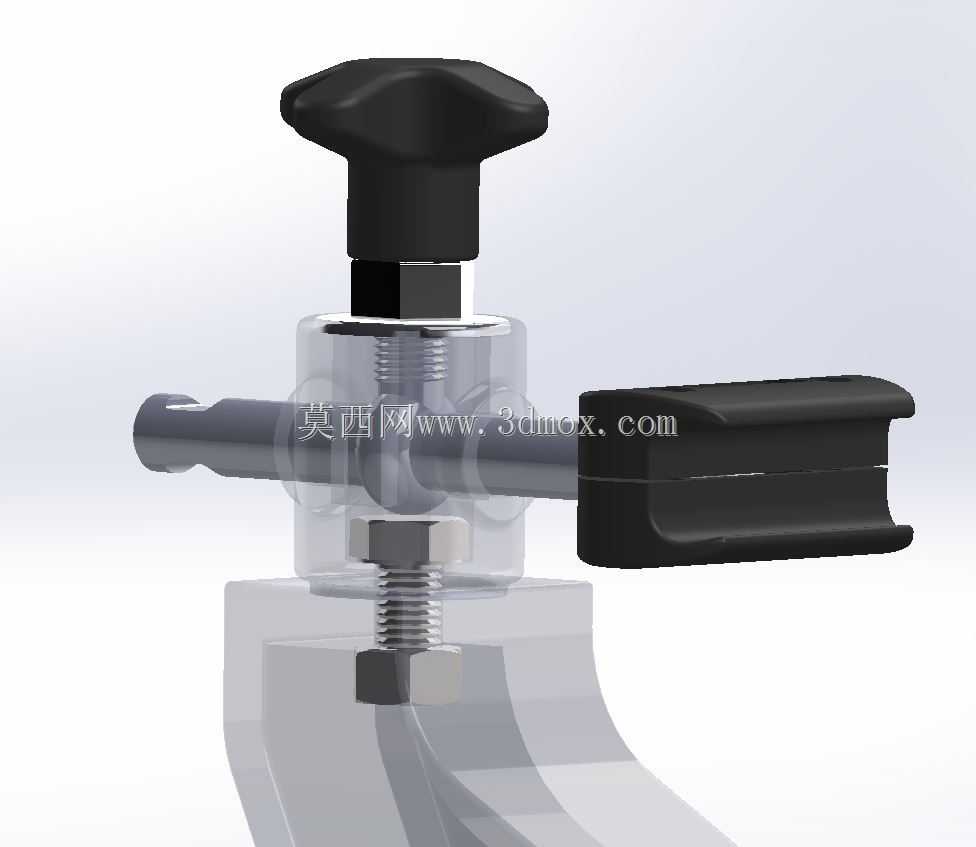

　　横向导向杆的伸出长度可在0-120mm范围内无级调整，能够适配300-1200mm宽度区间的各类常规输送线。调节逻辑上采用了手轮直锁的结构，无需额外工具即可完成导向位置的调整：松开顶部星形手轮时，横向导向杆可沿调节座的轴向自由滑动，快速匹配当前输送物料的宽度边界，调整到位后旋紧手轮即可通过内部的压紧块锁死导向杆位置，锁紧力可达到80N以上，能够承受常规输送过程中物料侧向挤压的冲击力，不会出现导向位置偏移的问题。调节座采用半透明工程塑料材质，一方面能够直观观察内部锁紧块的磨损状态，日常点检时无需拆解即可判断部件损耗情况，另一方面透明材质的自润滑特性能够减少导向杆滑动过程的摩擦阻力，长期使用也不会出现卡顿锈死的问题，相比传统金属调节座，

　　无需定期加注润滑脂，降低了日常维护的工作量。端部的快装夹持卡块采用U型开口设计，可直接卡装在不同直径的侧挡圆杆或扁平导向条上，更换不同形式的导向接触件时无需拆解整套组件，仅需松开卡块侧面的紧固螺丝即可完成替换，适配不同物料的接触需求：针对表面易刮擦的工件可换装聚氨酯包胶导向条，针对重型工件可换装钢制导向挡板，组件本身的接口通用性覆盖了绝大多数输送线侧挡的安装尺寸。在实际产线布局中，这类导向组件通常成对布置在输送线的两侧，可根据物料的输送路径分段设置，比如在分拣工位前段设置导向组件收拢物料位置，匹配分拣机构的抓取范围；在转弯段设置多组导向组件，约束物料的转弯轨迹，避免物料在离心力作用下甩出输送面；在合流工位设置导向组件，

　　引导不同支路的物料有序汇入主输送线，避免出现物料堆叠拥堵。设计过程中充分考虑了输送线的常见工况，所有金属部件均采用镀锌防锈处理，可适配车间内多尘、少量切削液飞溅的常规工业环境，手轮采用防滑尼龙材质，表面的星形凹凸结构即使操作人员佩戴劳保手套也能轻松施力锁紧，无需使用扳手等辅助工具，换产调整时单组导向位置的调整时间不超过10秒，能够大幅缩短多规格共线生产的换产节拍。整套组件的外形轮廓做了圆角处理，所有突出的螺栓端部都做了沉头设计，避免输送过程中勾挂物料或操作人员的衣物，符合产线设备的安全设计规范，安装后整体突出机架的厚度不超过60mm，不会占用过多的产线侧边通道空间，也不会与周边的传感器、支架等附属部件产生干涉。从建模细节来看，各部件的配合间隙都按照实际工程公差设置，手轮与调节螺杆的配合、导向杆与调节座的滑动配合、夹持卡块与导向杆的锁紧配合都还原了实际装配的公差要求，可直接用于非标输送设备的方案设计选型、装配模拟以及工程出图参考，帮助设计人员快速完成输送线导向部分的结构搭建，减少重复建模的工作量。
