倾斜Z型料斗连续输送提升结构

　　这套斗式输送结构主要面向散状固态物料的垂直加倾斜段连续上料工况，常见于粮食加工、建材散料转运、矿山细碎物料给料、化工颗粒料输送等生产场景，用来替代传统的单斗间歇提升、平皮带大倾角打滑输送的方案，解决场地受限情况下散料从低位到高位的稳定转运需求，尤其适配那些流动性一般、单块重量偏大、容易在平皮带上滚落的散料，比如碎石、工业盐、粮食籽粒、塑料破碎料这类物料，都能通过固定在牵引件上的料斗完成连续舀取、提升、卸料的全流程作业。

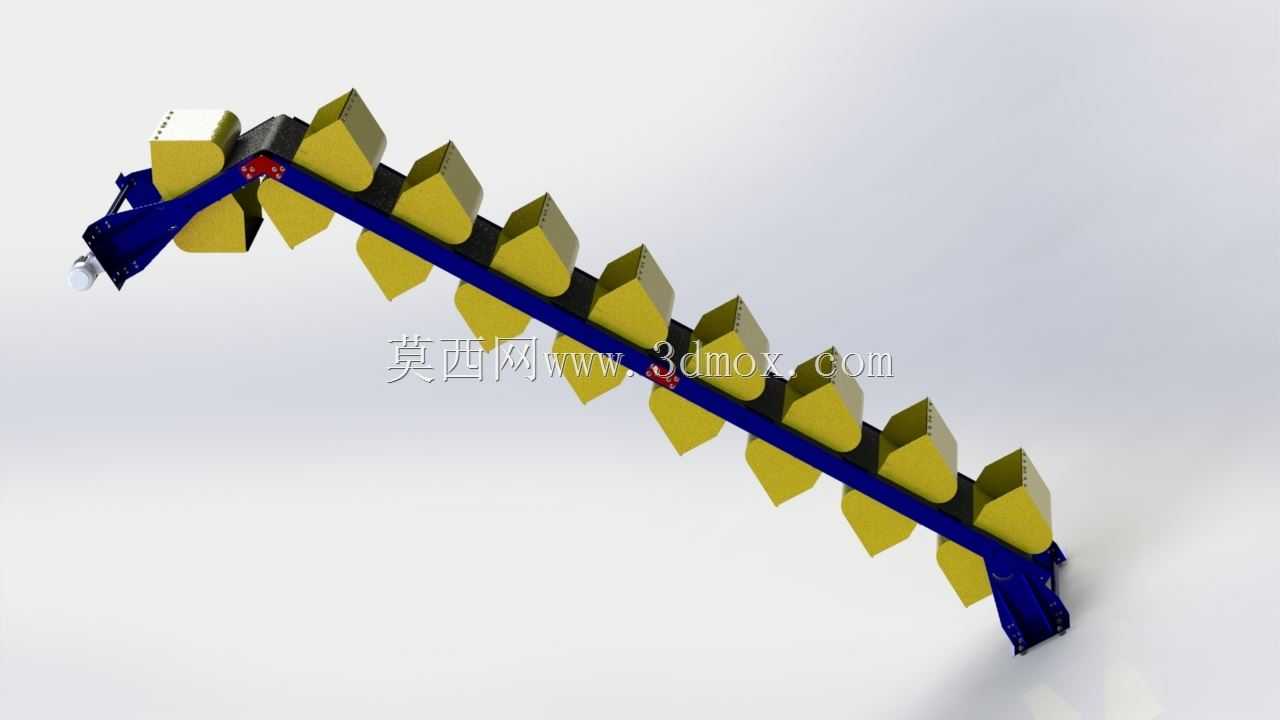

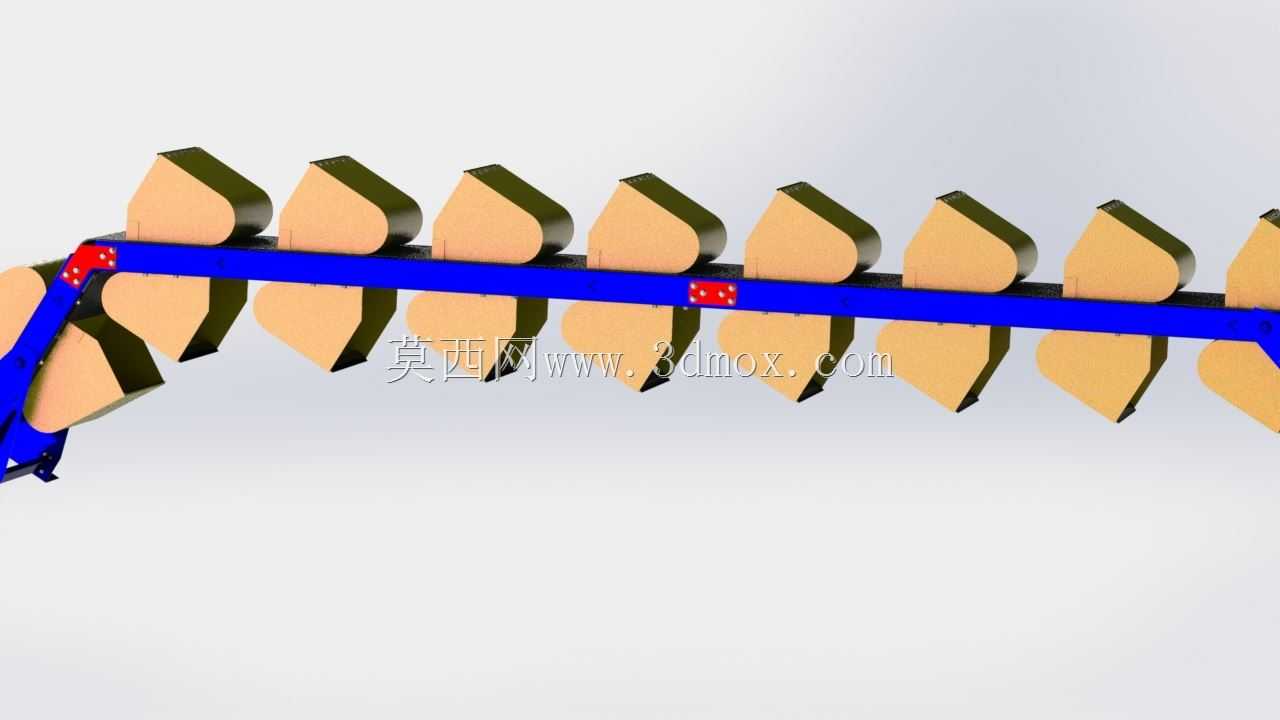

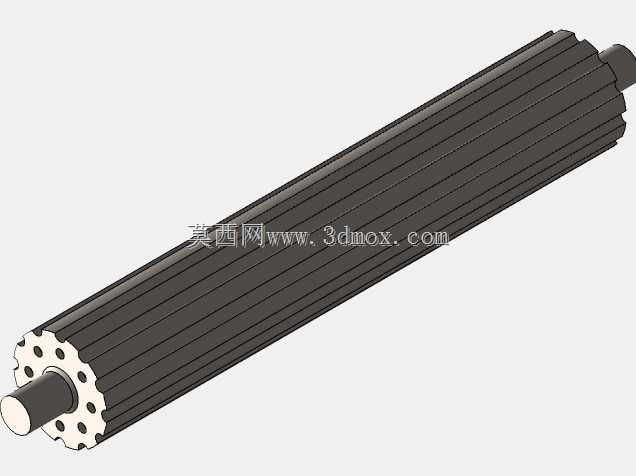

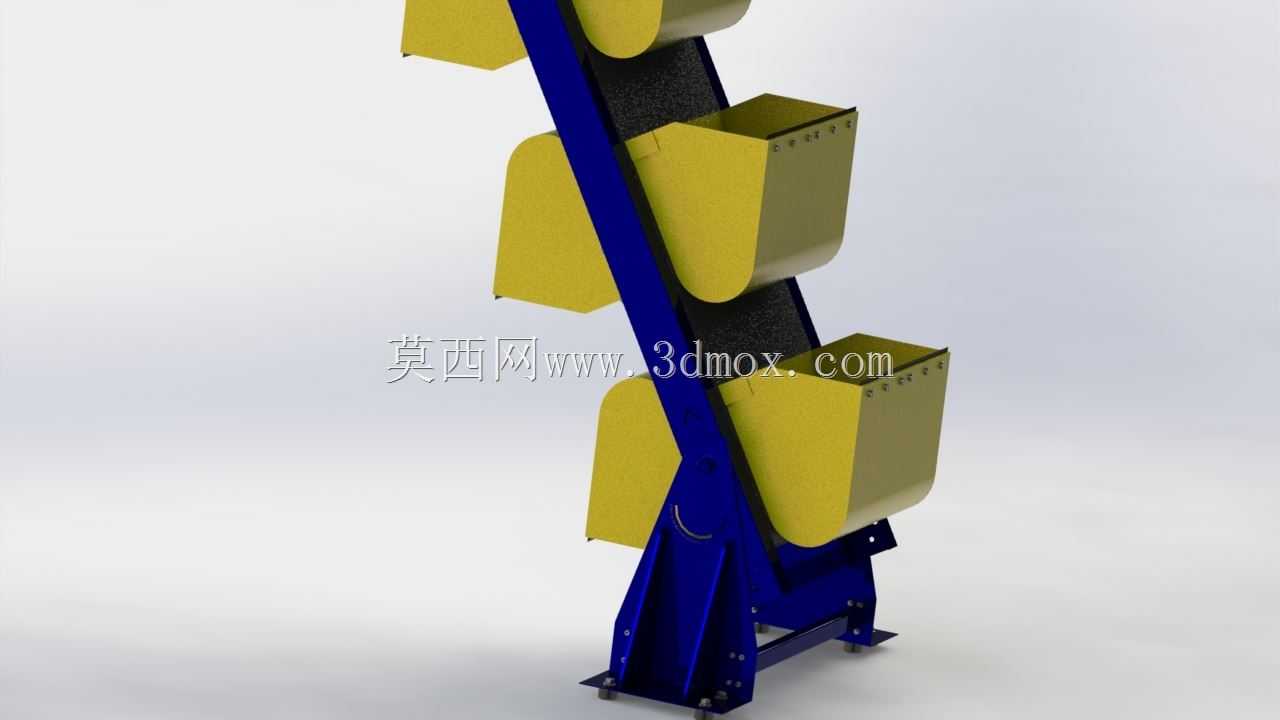

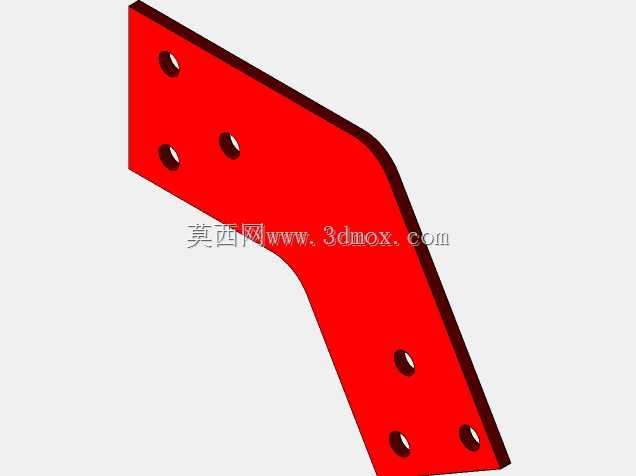

　　从结构设计逻辑来看，这套模型采用的是弯轨导向的料斗布置形式，牵引件选用封闭环式的板式链条搭配上部驱动滚筒、下部张紧滚筒的组合，相比帆布带牵引的斗提，链条牵引的抗拉伸能力更强，能承载密度更大的散料，不会出现带式牵引长时间重载拉伸打滑、跑偏的问题。料斗采用等间距固定在链条外侧的安装方式，在下部水平进料段，料斗随链条移动时直接从进料仓内舀取物料，不需要额外的进料给料机构强制喂料，舀料过程中料斗的开口方向始终保持朝上，避免物料在低位段撒漏；进入倾斜提升段后，弯轨结构会约束料斗的姿态，让料斗全程保持水平承托状态，不会因为牵引件的倾斜角度出现物料倾洒，相比传统垂直斗提的垂直布置，这种带下部水平段、倾斜提升段、上部水平卸料段的Z型路径，能直接对接低位的出料口和高位的进料口，不需要额外布置转接溜槽，减少了物料转接过程中的撒漏和破碎率。

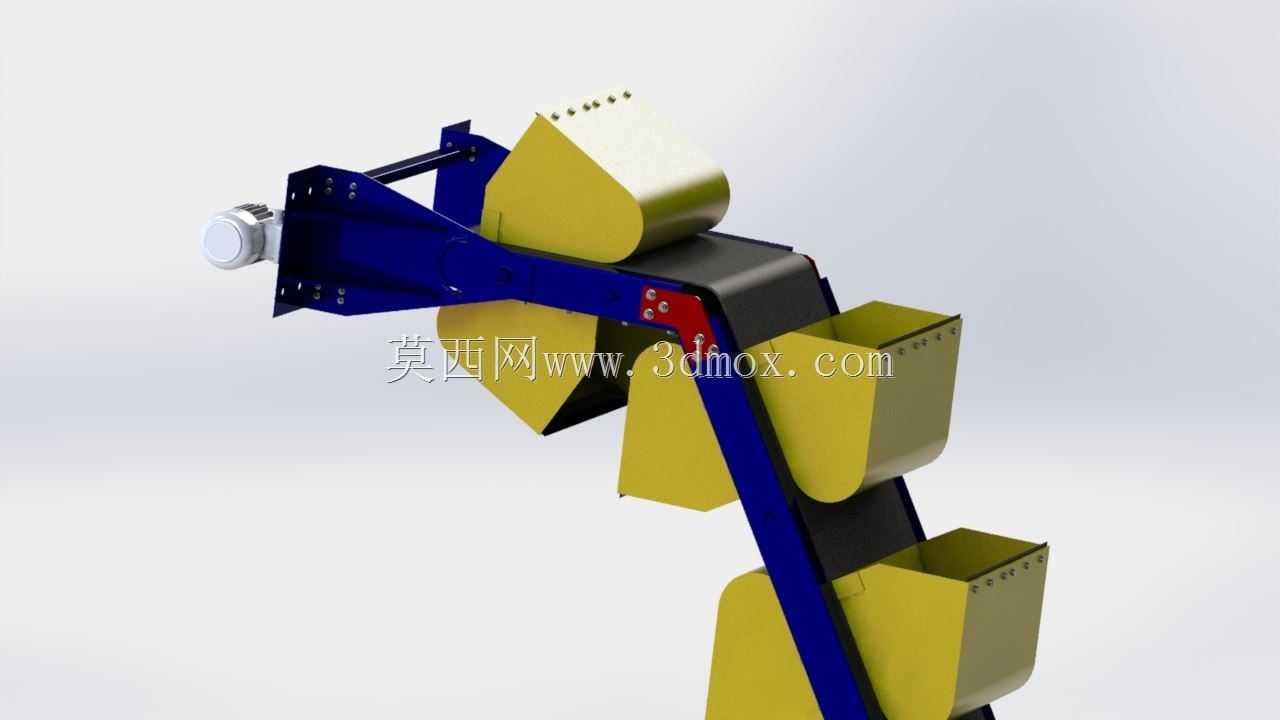

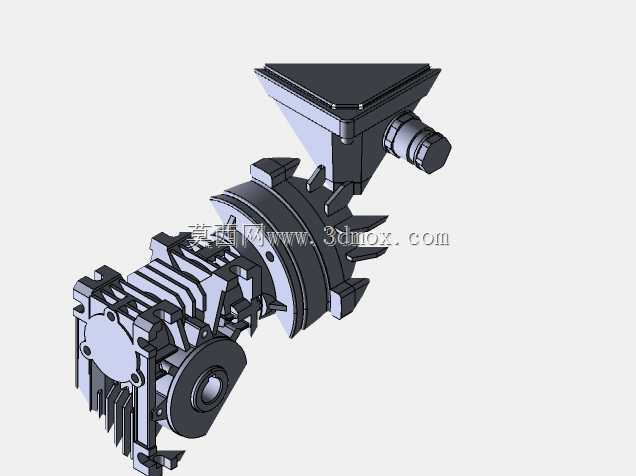

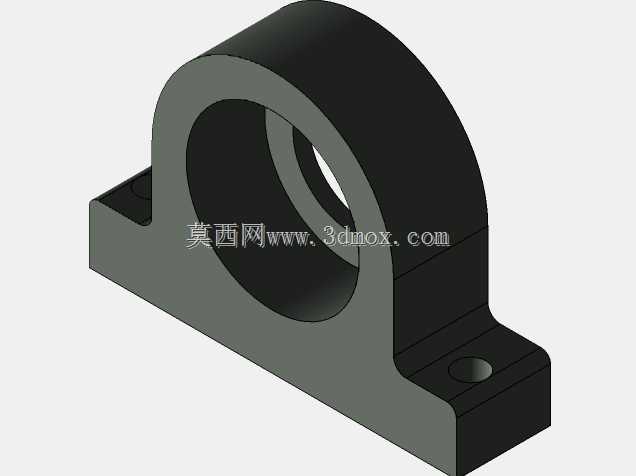

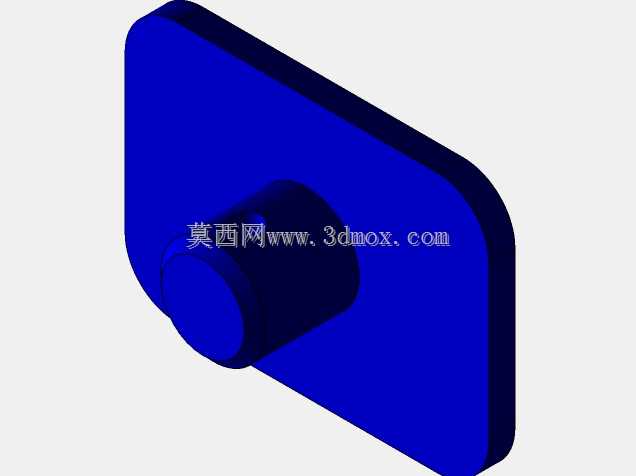

　　上部驱动端采用侧装式的驱动单元，驱动电机和减速机构直接集成在主动轴端，省去了额外的传动链布置，整体结构更紧凑，主动轴两端采用带座轴承固定，能承受链条牵引带来的径向载荷，同时上部机架位置设置了卸料导向结构，当料斗随链条运行到上部水平段末端转向时，料斗会沿导轨完成翻转动作，将斗内的物料顺着卸料溜槽完全倒出，不会出现粘料、余料残留的问题，针对部分容易粘壁的物料，还可以在料斗外侧加装振动敲打的附加结构，不过这套基础模型里预留了对应的安装孔位，方便后续根据物料特性做改装。下部张紧端采用螺杆式张紧结构，通过调整从动轴的前后位置来控制链条的张紧度，避免链条长时间运行磨损后出现松弛跳齿的问题，张紧行程预留了足够的调节量，能覆盖链条全生命周期的磨损伸长量，不需要频繁拆换链条。

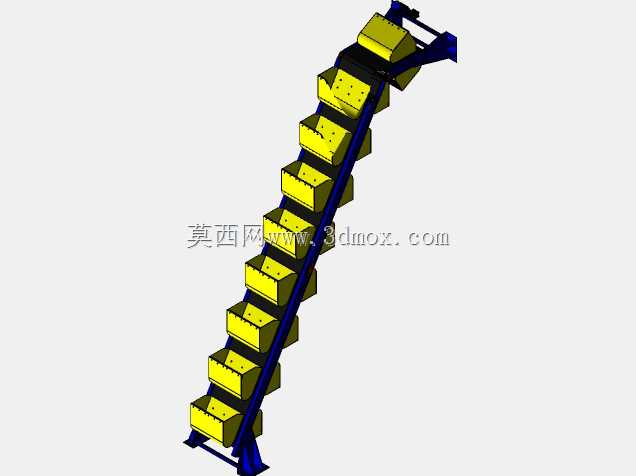

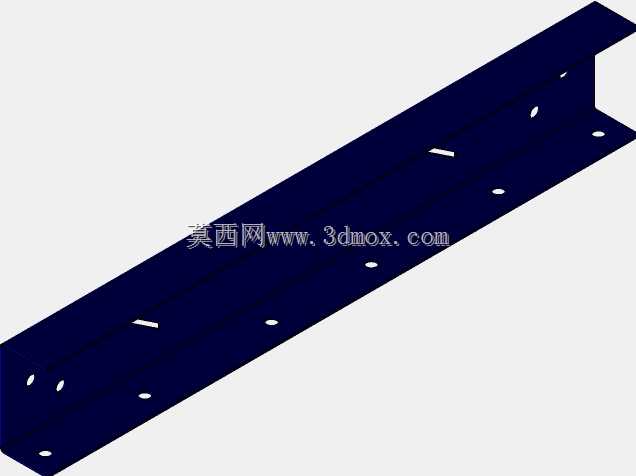

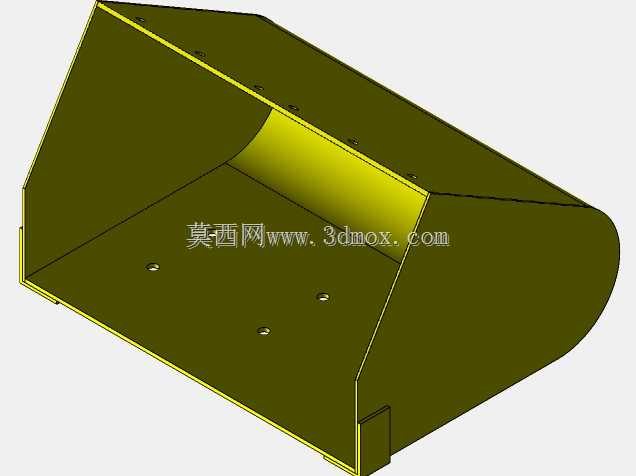

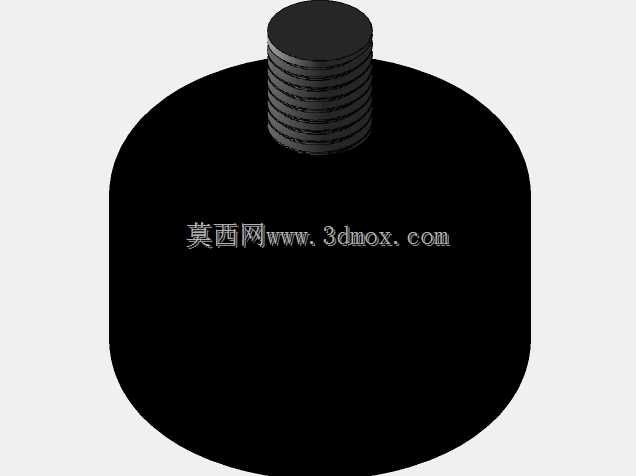

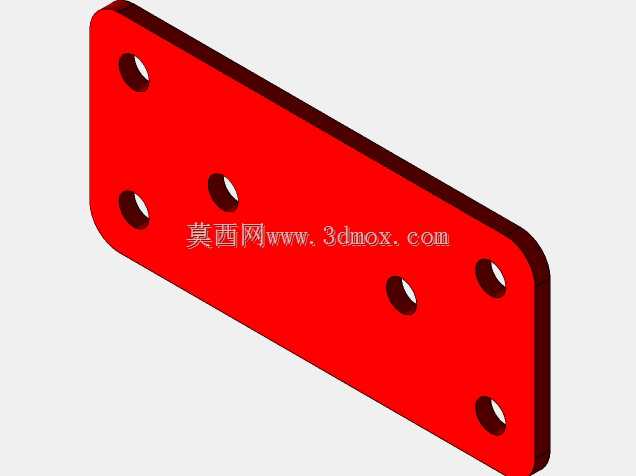

　　从安装边界来看，这套结构的下部水平进料段长度可以根据现场的进料位置做调整，模型里的基础段长度适配常规的地坑出料场景，倾斜提升段的倾角设置在60度左右，这个角度下既能保证提升效率，又不会让料斗内的物料在提升过程中向外滑落，整体设备的安装宽度控制在1.2米以内，倾斜段的垂直提升高度可以根据现场的高位进料点高度做模块化加长，每段标准机架长度为1米，通过法兰拼接的方式组装，不需要现场焊接，安装难度更低。料斗的容积设计为单斗5升，按照链条运行速度0.3米每秒计算，每小时的输送量可以达到30立方米左右，完全能满足中小型生产线的散料上料需求。料斗和牵引链条的连接采用可拆卸的螺栓固定方式，当某个料斗出现磨损变形时，不需要拆解整个牵引链条，直接拆下对应料斗的固定螺栓就能更换，后期维护的成本更低。机架主体采用型钢焊接结构，整体刚性足够，不需要额外做复杂的混凝土基础固定，只需要在下部进料段和上部卸料段的位置做地脚螺栓固定，就能抵消设备运行时的振动，运行过程中料斗和机架之间预留了足够的安全间隙，不会出现运行刮蹭的问题。另外在牵引链条的回程段，设置了导向托条，承托回程段的链条和空料斗，避免链条下垂晃动，减少运行过程中的噪音和磨损。
