双螺旋嵌套环形弹性接触构件结构设计

项目分类:通用机械零部件 发布时间:2022-06-09 ID:647398
  • 双螺旋嵌套环形弹性接触构件结构设计
  • 双螺旋嵌套环形弹性接触构件结构设计

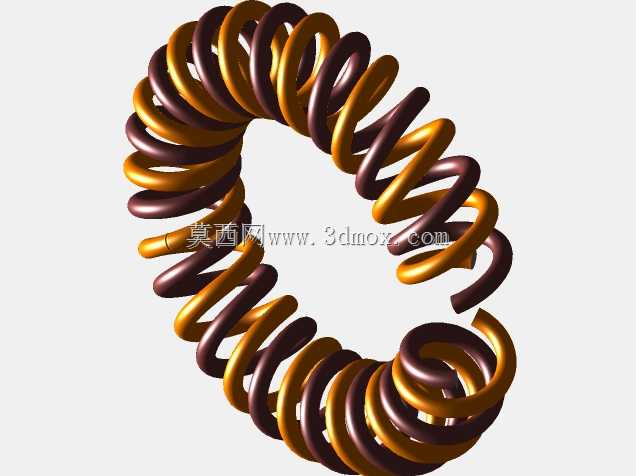

  该环形双螺旋嵌套构件,核心应用场景集中在大电流滑动接触、高频信号旋转传输、弹性缓冲连接三类工程领域,在旋转工作台供电、雷达射频旋转关节、新能源充电枪接触端、精密仪器减振连接环节都能见到这类结构的衍生应用。从实际功能来看,双股螺旋互相嵌套形成闭合环形结构,单股螺旋自身具备的轴向与径向弹性,在环形排布后转化为环向与径向的均匀接触压力,相比单螺旋环形结构,双股嵌套的设计能让接触点密度提升一倍,同时每一圈螺旋都能独立提供接触预紧力,即便局部出现磨损或形变,其余螺旋段仍能维持稳定接触,不会出现单点失效导致的整体连接中断。

  设计过程中首先要确定环形的基准中径,这个尺寸直接决定了构件的安装边界——中径过小会导致螺旋圈的弯曲应力超过材料许用值,长期使用出现塑性形变无法回弹,中径过大则会让整体结构刚度不足,受侧向力时容易出现偏摆,导致接触间隙不均。螺旋的线径选择需要匹配应用场景的载流量与弹性需求,载流场景下需要根据额定电流计算导体截面积,同时兼顾螺旋弯曲后的应力分布,线径过粗会让螺旋绕制时的弯曲半径过小,材料内部残余应力过大,装配后容易出现断裂风险,线径过细则会导致接触压力不足,接触电阻升高引发发热问题。

  双螺旋的旋向选择采用相反旋向嵌套的方案,这种设计能抵消单股螺旋在受压缩或扭转时产生的轴向偏转力,让整个环形构件在受力时仅产生径向的均匀形变,不会出现整体扭转错位的问题。螺旋的节距设计需要平衡接触密度与弹性行程,节距过小会让相邻螺旋圈互相干涉,压缩时出现卡滞,节距过大则会让接触点分布稀疏,大电流通过时局部电流密度过高。螺旋端部的处理采用圆弧收头设计,避免尖锐端部在装配时刮伤配合面,同时端部做平滑过渡减少应力集中,提升构件的疲劳寿命。

  从安装适配性来看,这类构件通常嵌入环形安装槽内,安装槽的宽度需要略大于双螺旋嵌套后的总宽度,预留0.1-0.2mm的径向活动余量,槽的深度需要匹配螺旋自由状态下的径向高度,保证装配后螺旋有15%-20%的预压缩量,这个压缩量区间既能提供足够的接触压力,又不会让螺旋长期处于极限形变状态,有效延长使用寿命。在滑动接触场景应用时,配合面的表面粗糙度需要控制在Ra0.8以下,减少螺旋接触端的磨损量,同时配合面的硬度要高于螺旋构件的硬度,避免长期摩擦出现配合面沟槽导致接触不良。

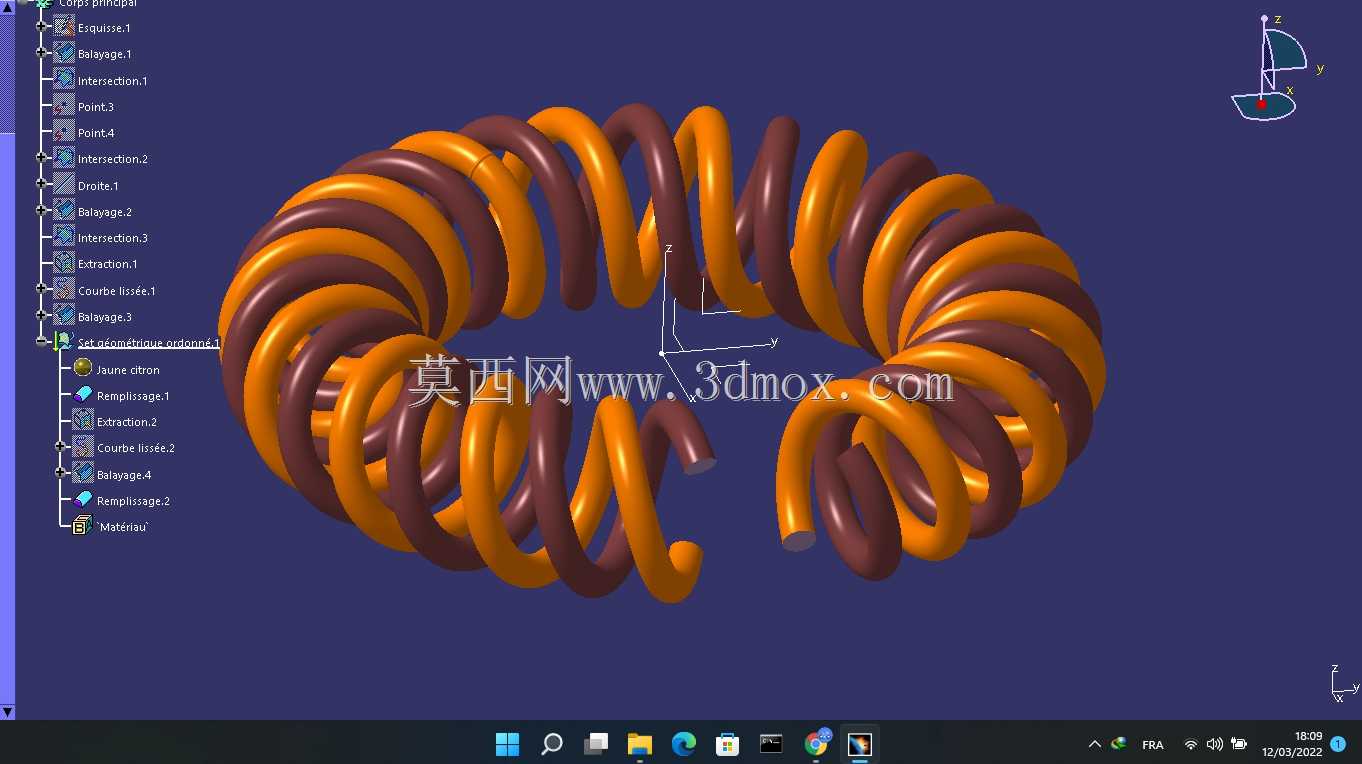

  结构建模过程中,首先绘制环形基准路径,再分别生成两个相反旋向的螺旋引导线,引导线的螺距与环形中径做参数化关联,调整中径时螺距会自动匹配避免螺旋圈干涉,扫掠特征生成单股螺旋后,通过圆周阵列配合布尔运算完成双股嵌套的整体结构,建模时需要重点检查螺旋接触位置的间隙,预留0.05mm的装配间隙,避免加工误差导致装配时出现过盈卡滞。针对不同应用场景,还可以调整螺旋的截面形状,比如载流场景采用圆形截面保证接触点的电流密度均匀,缓冲场景采用矩形截面提升径向承载能力,高频信号场景则会在螺旋表面镀覆银层降低高频信号的趋肤效应损耗。
