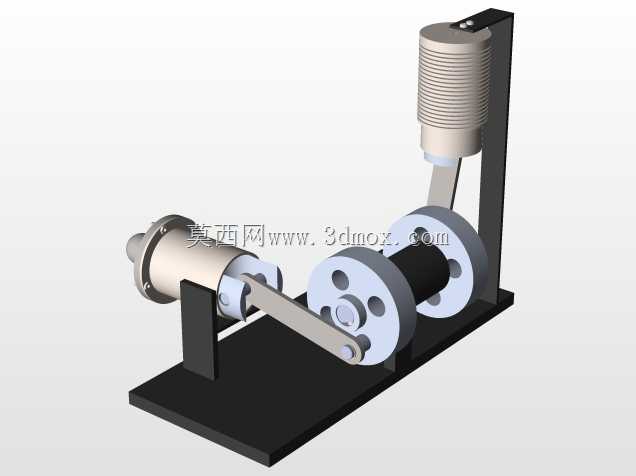

Alpha型斯特林动力装置结构设计

　　这套Alpha构型斯特林动力装置的三维结构，完整还原了双缸分置式外燃动力的核心传动逻辑，在小型科教演示、低品位热能回收试验场景中有着极高的参考价值。不同于Beta、Gamma构型将置换器与动力缸同轴布置的方案，Alpha型采用两个独立气缸分置在曲柄机构两侧的布局，热缸直接接触高温热源，冷缸连通散热回路，两个活塞分别通过独立连杆连接到曲轴的不同相位曲柄销上，相位差严格控制在90度，保证工质在冷、热腔之间的循环流动能精准匹配活塞的运动时序，避免工质流动滞后带来的动力损耗。

　　从实际功能落地的角度看，这类小型斯特林装置不需要依赖燃油爆燃做功，只要热端与冷端形成足够的温度差，就能将热能转化为旋转机械能，既可以作为高校工程热物理课程的具象演示教具，让学生直观理解卡诺循环的实际运行过程，也能适配小型余热回收场景，比如工业设备表面散热、太阳能集热端的低品位热能转化，带动小型负载完成持续运转。整套结构的支撑框架采用立式L型钣金支架搭配平面安装底座，底座预留了四个沉头安装孔，可直接固定在试验台架或者演示台面上，安装边界的长宽尺寸控制在200mm*120mm范围内，整体高度不超过180mm，不会占用过多试验空间，适配常规实验室台架的安装尺寸要求。

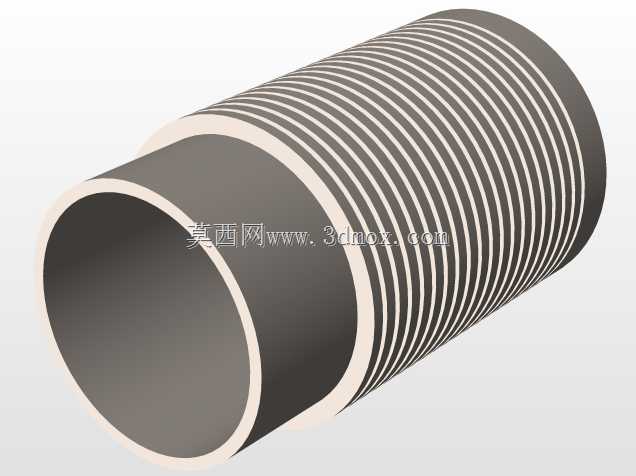

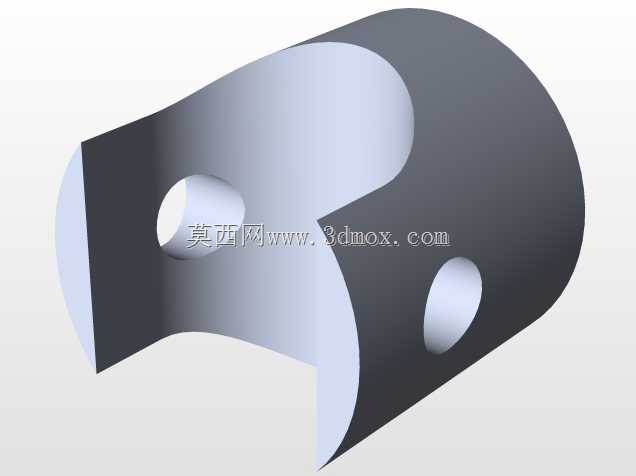

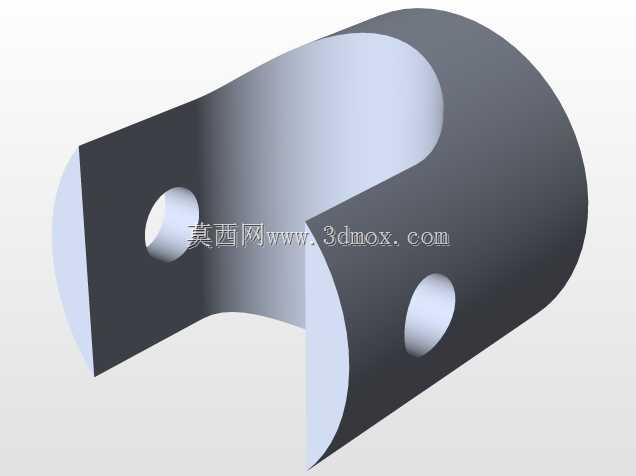

　　设计层面上，整套传动结构做了充分的运动干涉校验：曲轴采用双轮盘配重结构，两个配重轮分别布置在曲柄销的两侧，平衡活塞往复运动产生的惯性力，降低高速运转时的振动幅度；连杆与活塞、曲柄销的连接位置都预留了转动副间隙，既保证转动顺畅，又不会因为间隙过大产生传动冲击；热缸外侧设计了密集的环形散热鳍片？不对，热缸是受热端，冷缸外壁才做了光滑的导热接触面，方便贴合水冷或者风冷散热模块，热缸外壁的环形结构是为了增大与热源的接触面积，提升热交换效率。飞轮集成在曲轴的输出端，轮盘上开有多个均匀分布的减重孔，在保证转动惯量满足运转平稳性要求的前提下，尽可能降低整体结构重量，让装置在较低温差下就能顺利启动。

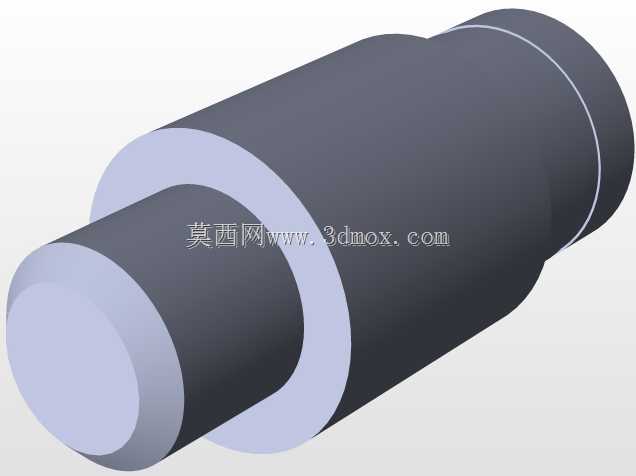

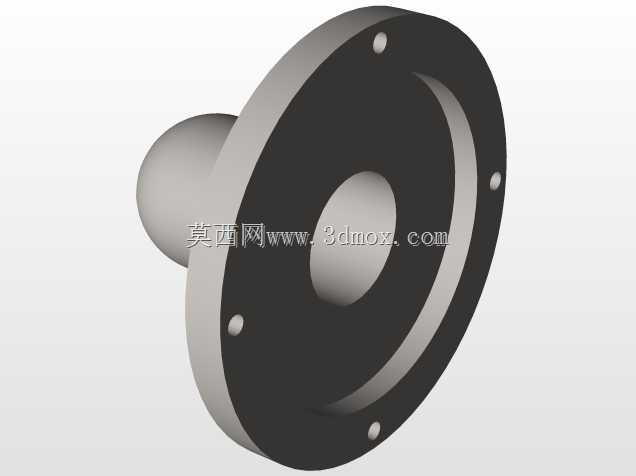

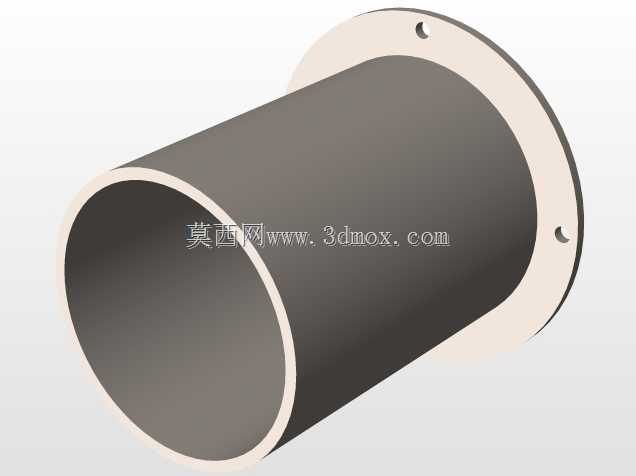

　　在结构细节处理上，两个气缸的轴线与曲轴回转中心的位置关系经过反复调校，保证活塞在整个行程中不会出现侧向偏磨，连杆的摆动角度控制在合理范围内，降低转动副的摩擦损耗。活塞与气缸壁的配合间隙按照无油润滑的工况设计，适配斯特林发动机工质密封的要求，避免运转过程中工质泄漏导致的压力不足。整套结构没有冗余的装饰性部件，所有结构都服务于动力转换与传动的核心功能，从安装底座的固定孔位，到支架上的轴承安装位，再到气缸的定位台阶，都按照实际加工装配的公差要求设计，完全可以直接导出工程图用于实物加工制作。对于从事小型动力装置设计、热能转化试验的工程人员来说，这套结构的参数匹配、传动布局、安装接口设计都具备很高的参考意义，能够直接作为同类装置设计的基础框架，根据实际使用场景调整气缸容积、曲柄半径、冷热端换热结构，就能快速适配不同功率等级、不同热源条件的使用需求。
