小型风冷内燃机气缸壳体结构设计

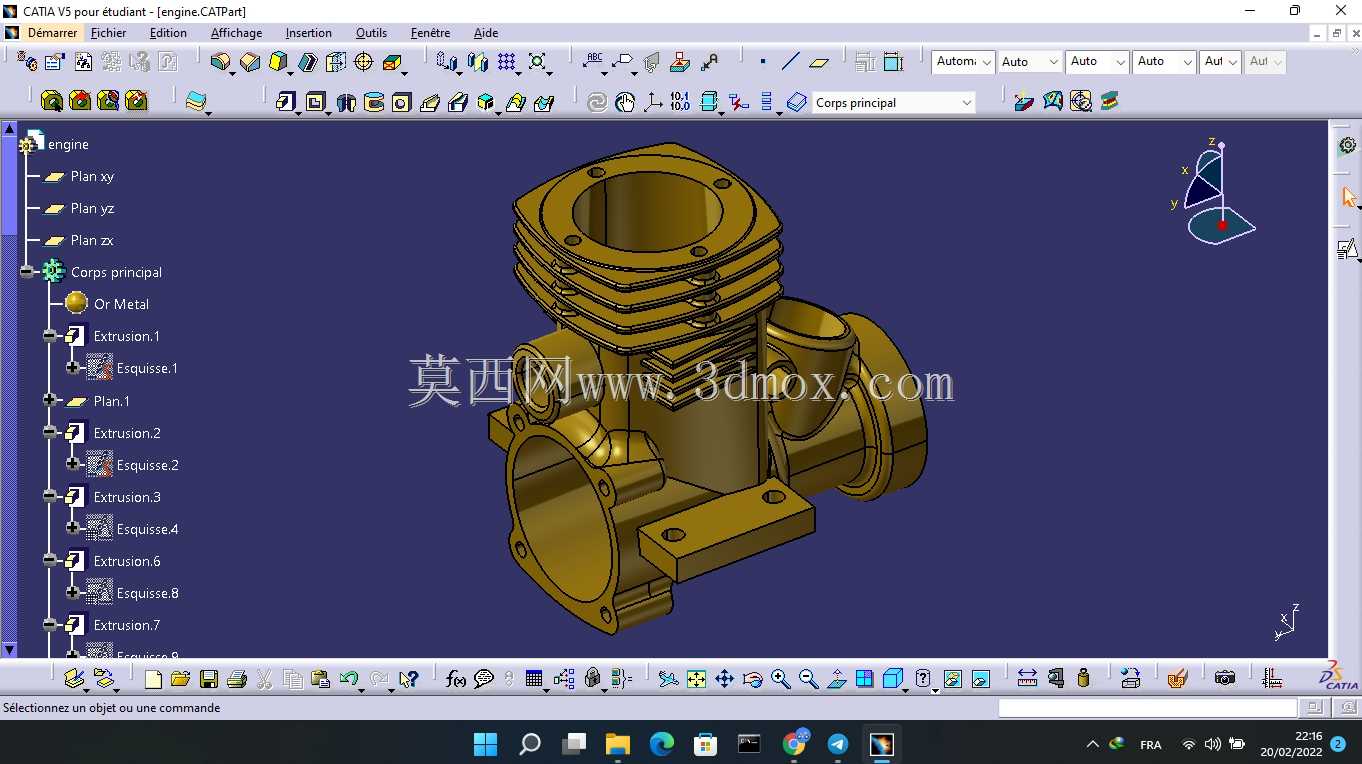

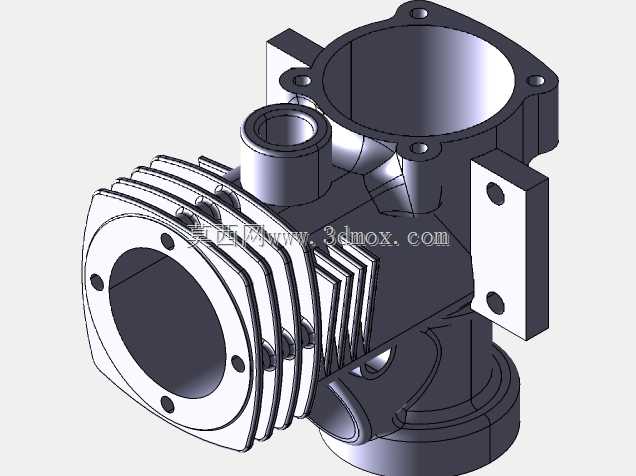

　　这款气缸壳体是小型二冲程风冷内燃机的核心承载构件，主要适配排量6cc级别的航模动力、小型便携动力设备以及微型通用动力单元，在航模飞机、小型手持园林工具、微型应急发电模组这类对动力单元重量、散热效率有严苛要求的场景中承担核心功能。壳体作为内燃机的骨架结构，需要同时容纳活塞往复运动、集成进排气通路、提供散热载体、承担整机安装定位的多重作用，设计过程中需要平衡壁厚强度、散热面积、整机重量、加工工艺性多维度的矛盾需求。从结构布局来看，壳体中部为气缸工作腔，内壁加工精度直接决定活塞环的密封性能与运动摩擦损耗，设计时内壁圆柱度公差需要控制在0.008mm以内，表面粗糙度达到Ra0.8才能满足活塞高速往复运动的密封要求，避免出现压缩压力泄漏、

　　动力输出不足的问题。气缸外壁布置的多层环形散热鳍片是风冷结构的核心设计，鳍片的厚度、间距、延伸高度经过热仿真迭代优化，鳍片厚度从根部到顶端做0.3°的拔模斜度，既满足压铸成型的工艺要求，也能在有限的壳体外轮廓范围内最大化散热面积，保证内燃机高转速持续运行时，气缸壁工作温度稳定在180-220℃的合理区间，避免过热导致的润滑油碳化、活塞胀缸故障。壳体侧部集成的进气口与排气转接座，直接与化油器、消音器对接，接口位置的同轴度、端面平面度公差需要严格控制，防止装配后出现漏气问题，影响空燃比稳定性与排气效率。下部延伸的曲轴箱连接法兰，用于和曲轴箱组件锁紧固定，法兰面布置的定位销孔与螺栓过孔位置度公差控制在0.05mm以内，

　　保证气缸中心与曲轴旋转中心的垂直度，避免活塞运动过程中出现偏磨，缩短整机使用寿命。壳体两侧伸出的安装凸台是整机的固定接口，凸台上的安装孔位中心距、孔位与气缸中心的位置尺寸经过匹配校核，能够直接适配对应规格的动力安装架，不需要额外做转接加工，降低整机装配的工艺成本。设计过程中针对壳体的受力工况做了有限元校核，在燃烧室最高爆发压力作用下，气缸壁的最大变形量控制在0.02mm以内，不会影响活塞的正常运动间隙；散热鳍片的根部应力集中位置做了R0.5的圆角过渡，避免长期冷热交变循环下出现应力开裂问题。整个壳体的壁厚设计遵循等强度原则，受力较大的燃烧室周边、安装凸台位置适当增加壁厚，非受力区域在满足铸造工艺要求的前提下尽量减薄，

　　在保证结构强度的基础上最大限度降低零件重量，适配小型动力设备对轻量化的要求。进排气通路的内壁做了流线型过渡设计，减少进排气过程中的气流阻力，提升内燃机的充气效率，优化动力输出特性。壳体上的所有连接螺纹孔都设计了足够的螺纹啮合长度，螺栓锁紧时不会出现螺纹滑牙问题，同时在螺纹孔周边做了局部加厚，避免锁紧力导致的壳体局部变形。
