四旋翼航拍无人机整机结构设计

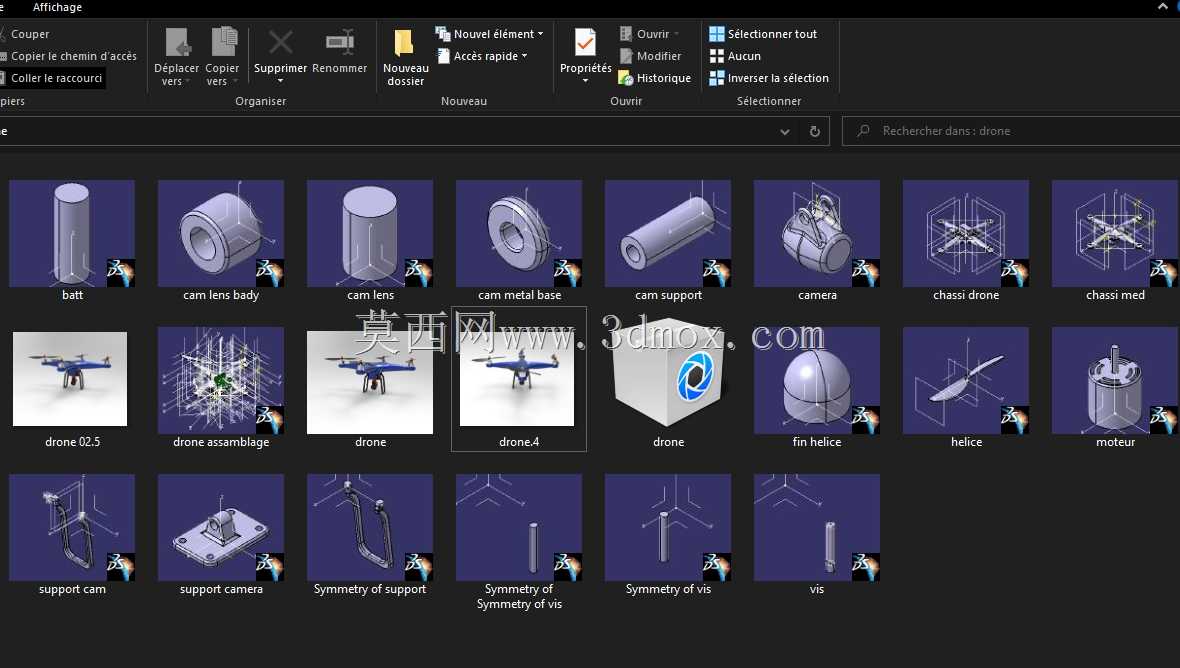

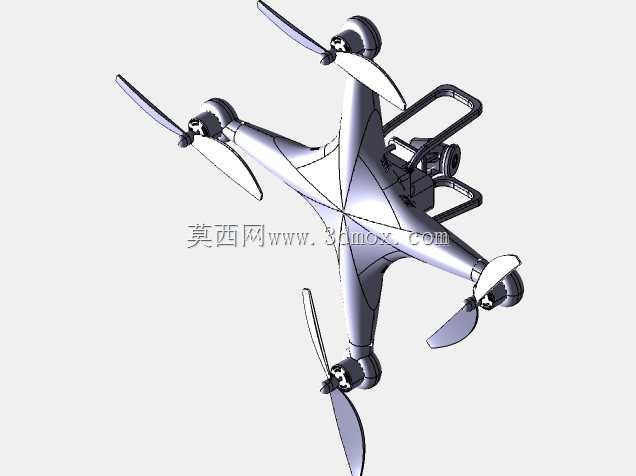

　　这款四旋翼飞行器的结构设计，首先围绕低空航拍作业的实际需求展开，在机架布局上采用经典的X型四轴构型，四个机臂从中心主机身向外等角度延伸，相邻机臂夹角保持90度，这种布局能让四个旋翼的升力分布更均匀，飞行过程中的姿态调整响应速度更快，不管是悬停拍摄还是航线飞行都能保持足够的稳定性。机臂末端的电机安装座做了下沉式设计，电机轴线与机身水平面保持垂直，避免旋翼转动时的气流直接冲刷机身主体，减少气动干扰带来的飞行抖动，同时电机座预留了标准的电机安装孔位，适配常用的外转子无刷电机，安装时不需要额外做转接结构，降低装配复杂度。

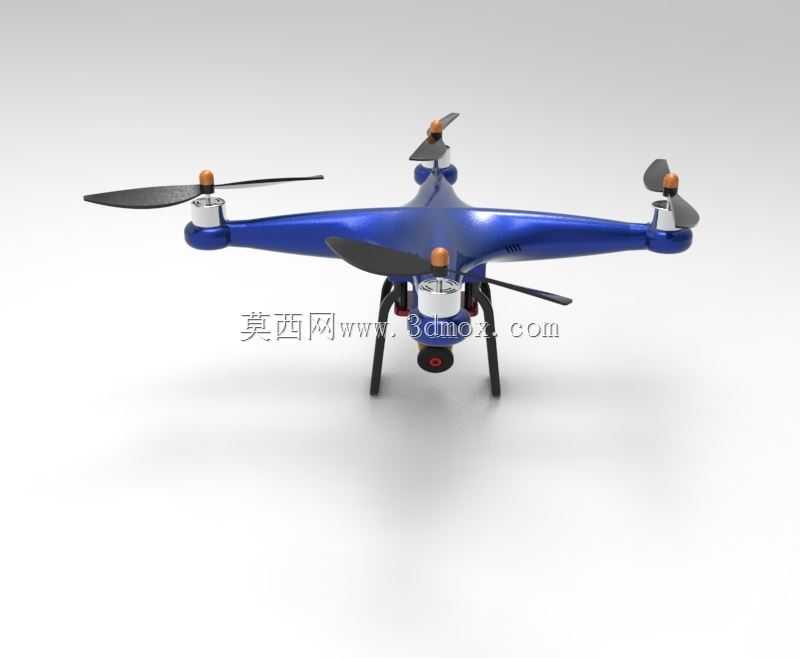

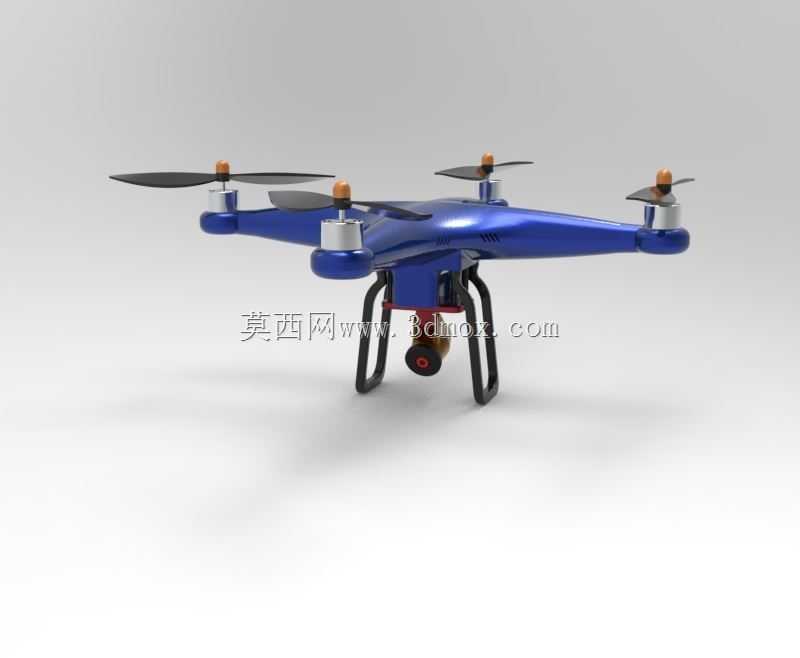

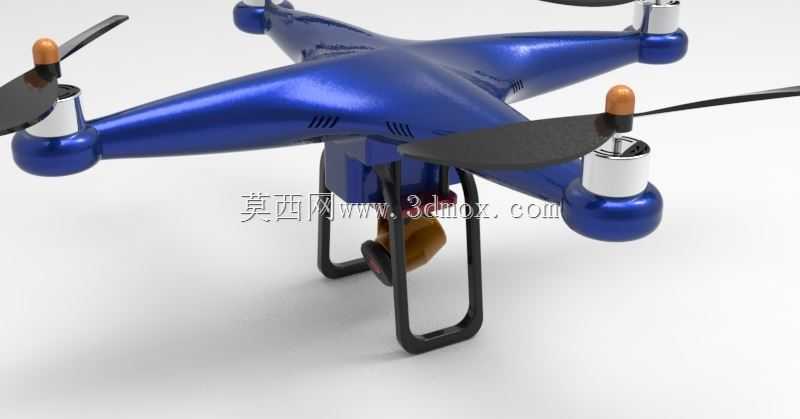

　　机身主体采用上下壳体扣合的结构形式，内部预留了飞控板、电池、图传模块的安装仓位，各个仓位之间设置了定位筋位，安装电子元件时可以直接卡入对应位置，不需要额外做大量的固定调整，同时壳体内部做了轻量化的镂空处理，在保证结构强度的前提下尽可能降低整机重量，提升续航表现。机身下方的起落架采用高脚架设计，起落架支腿向外倾斜一定角度，扩大支撑范围，降落时的抗侧翻能力更强，同时支腿之间预留了足够的安装空间，可以挂载云台相机，相机镜头在起落架围成的空间内不会被遮挡，拍摄时的视角范围可以覆盖正前方到正下方的广阔区域，满足不同角度的航拍需求。

　　旋翼部分采用正反桨配对的设计，对角位置的旋翼旋转方向相同，相邻旋翼旋转方向相反，飞行时可以抵消旋翼转动产生的反扭矩，不需要额外设置尾桨结构就能保持机身航向稳定，桨叶采用快拆式的安装结构，日常收纳或者更换桨叶时不需要借助额外工具，直接插拔就能完成拆装，户外作业时的维护效率更高。机臂与中心机身的连接位置做了加强筋处理，因为飞行过程中机臂会承受旋翼转动带来的持续振动，还有机动飞行时的弯矩载荷，加强筋可以提升连接位置的结构强度，避免长期使用后出现连接松动或者结构断裂的问题。

　　从实际应用场景来看，这类四旋翼飞行器可以适配低空地理测绘、活动现场航拍、电力线路巡检、农林植保监测等多种作业场景，不同场景下只需要更换下方挂载的任务设备即可，不需要改动主体机架结构。在尺寸边界设计上，整机对角电机轴距控制在适合便携携带的范围，机臂可以选择折叠式结构的话收纳体积会进一步缩小，能够放入普通的双肩背包中，方便外场作业转场携带。起落架的高度设计充分考虑了挂载设备的尺寸，挂载常见的三轴云台相机时，相机最低点距离地面有足够的安全距离，降落过程中不会出现镜头磕碰地面的问题。

　　电路走线的设计上，机身内部设置了专门的走线槽，电调与电机之间的连接线、飞控与各个电子元件的信号线都可以沿着走线槽布置，避免走线杂乱干扰飞控的传感器工作，同时也能减少飞行过程中线缆晃动带来的气动阻力。机身顶部预留了GPS模块的安装位置，这个位置远离机身内部的电子元件，能减少电磁信号干扰，保证GPS定位的精度，让飞行器在户外作业时的定点悬停精度满足拍摄要求，不会出现缓慢漂移导致画面模糊的问题。电池仓位设计在机身重心位置，更换电池时不会影响整机的重心平衡，电池采用插拔式安装，外场作业时可以快速更换备用电池，提升作业效率。

　　在结构细节处理上，所有的壳体边缘都做了圆角过渡，既可以减少飞行过程中的空气阻力，也能避免尖锐棱角在装配或者携带过程中划伤操作人员。电机安装座位置预留了电调的安装空间，电调可以直接固定在机臂靠近电机的位置，缩短电机与电调之间的连接线长度，减少线路上的功率损耗。旋翼下方的机臂表面做了弧形导流设计，引导旋翼下洗气流顺畅流过，减少气流在机臂位置形成紊流影响飞行稳定性。整机的结构拆分件数量控制在合理范围，既方便后期的维护更换损坏部件，也不会因为拆分过多导致装配公差累积影响整机精度。
