碳纤维材质四旋翼载重无人机结构设计

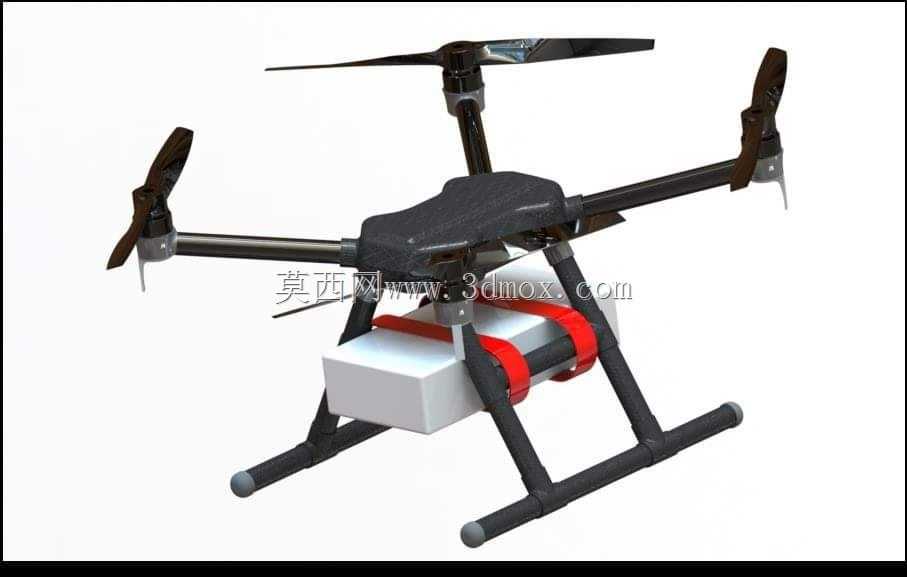

　　这款四旋翼飞行器的机架主体采用碳纤维材质加工成型，在结构设计阶段优先兼顾了载重能力与整机自重的平衡，机臂采用中空碳管拼接方案，既保证了飞行过程中的结构刚性，抵御机动动作带来的形变应力，也能尽可能降低无效载荷占比，提升有效载重空间。动力端匹配U3规格无刷电机，单电机拉力冗余预留充足，在搭载标准任务载荷的工况下，仍能保留足够的动力余量应对突发气流扰动，适配户外复杂气象环境下的作业需求。

　　从实际应用场景来看，该结构方案可适配多类作业需求：下方挂载区域通过快拆绑带结构固定载荷舱，既可以搭载航拍测绘类的影像采集设备完成地形勘测、电力巡线类作业，也可以更换载荷舱搭载应急物资完成小范围点对点配送，绑带式固定结构无需额外定制转接件，可适配不同外形尺寸的任务载荷，安装边界兼容性更强。起落架采用高韧性复合管材弯折成型，支腿底部设置防滑缓冲脚垫，降落时可吸收大部分冲击载荷，避免机身刚性结构受冲击出现暗伤，同时起落架的支撑高度预留充足，不会遮挡下方载荷的作业视野，也能在不平整起降面提供稳定的支撑跨度，防止侧翻。

　　设计过程中对整机的重心配平做了针对性优化，机臂长度经过反复校核，四个电机的安装座位置对称度公差控制在极小范围内，飞行时的动力输出一致性更好，可降低飞控系统的姿态修正负荷，延长续航时长。机身顶部的主控舱采用流线型曲面外壳，可降低飞行过程中的正面风阻，外壳与机架的连接采用卡扣加隐藏式螺丝的固定方案，日常维护时可快速拆卸检修内部的飞控、电调等核心元件，无需拆解整个机架结构。机臂与中心舱的连接位置做了加厚补强处理，应对电机高速转动带来的持续振动，避免长期使用后连接位置出现松动、裂纹等疲劳损伤。

　　载荷舱的安装位置处于整机重心的正下方，挂载不同重量的设备时不会出现重心偏移过大的问题，无需额外调整电池位置做配平，作业前的准备流程更简便。整机的布线全部隐藏在碳管内腔与中心舱内部，外露线材全部做了固定处理，避免飞行过程中线材晃动干扰桨叶气流，也能减少线材被外力剐蹭破损的风险。电机安装座设置了独立的减震胶垫，可过滤电机转动产生的高频振动，避免振动传递到机身影响搭载的精密传感器、影像设备的工作精度。

　　从安装边界来看，机臂采用可快拆的锁紧结构，拆解后整机的收纳尺寸大幅缩小，可放入常规的设备转运箱中携带，转场作业时无需占用过大的储运空间。桨叶采用快拆式安装结构，日常检查更换时无需借助额外工具，可快速完成桨叶的状态检查与更换作业。起落架与机架的连接也采用模块化设计，可根据不同的作业场景更换更高行程的起落架，适配更大尺寸的下方挂载设备，拓展整机的作业适配范围。整个结构没有冗余的装饰性部件，所有结构设计都围绕作业可靠性、维护便捷性、载荷适配性三个核心方向展开，可作为小型作业类四旋翼无人机的结构参考方案，也可直接用于原型机的加工试制，验证不同动力配置下的飞行性能。
