车用1200mm长行程隐形车门铰链结构

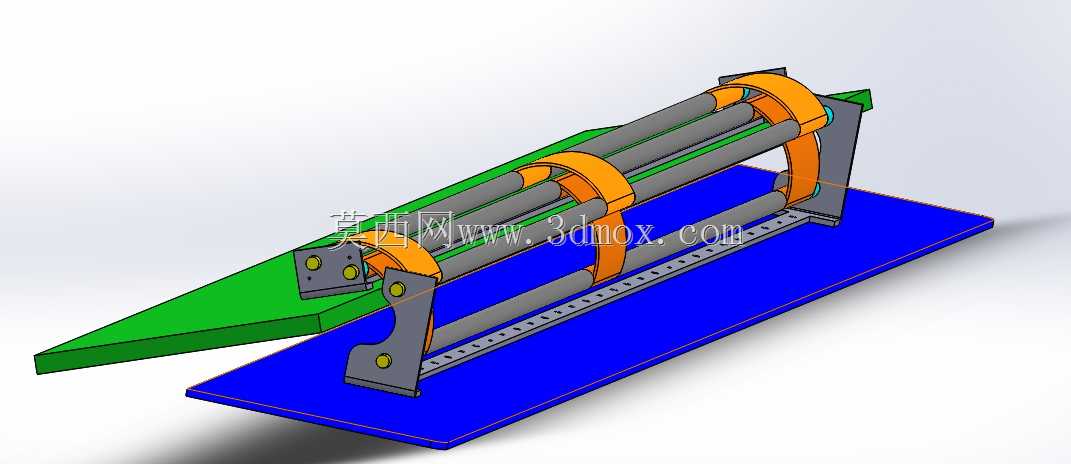

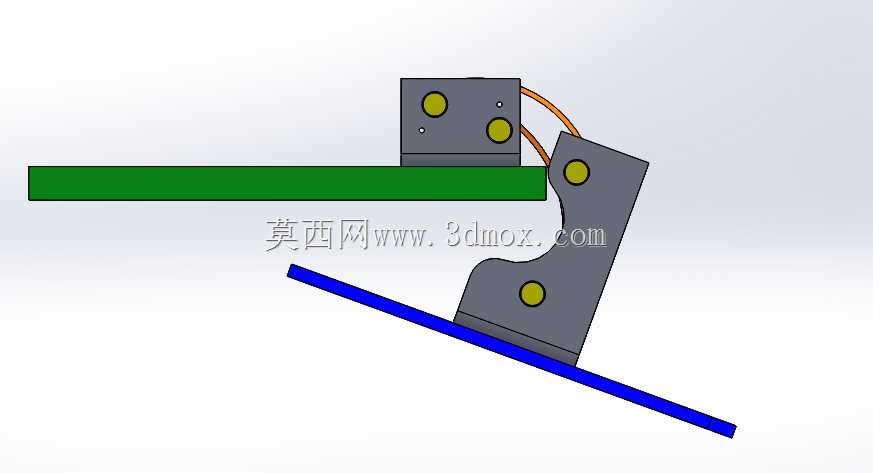

　　在乘用车辆、特种改装车辆的车门结构设计中，隐形长铰链是兼顾外观完整性与大角度开合需求的核心连接构件，不同于外露式合页铰链会在车身侧围留下明显的安装凸点、破坏侧面造型的流畅度，这类隐藏式安装的长铰链完全嵌入车门与侧围的内部空腔，从车身外表面完全看不到铰链结构，能够满足极简风格车身造型、无断点侧围设计的外观要求，同时可以支撑更大重量的车门实现稳定开合，避免常规短臂铰链在大尺寸车门上出现的开启角度不足、开合过程晃动、长期使用下垂变形的问题。这款长铰链的总有效长度达到1200mm，采用多段滑动嵌套配合铰接支点的复合结构，并非传统单一转轴的转动结构，在车门开启过程中，铰链的滑动段会沿着预设的导向轨迹先做小幅平移，再绕铰接点完成转动，

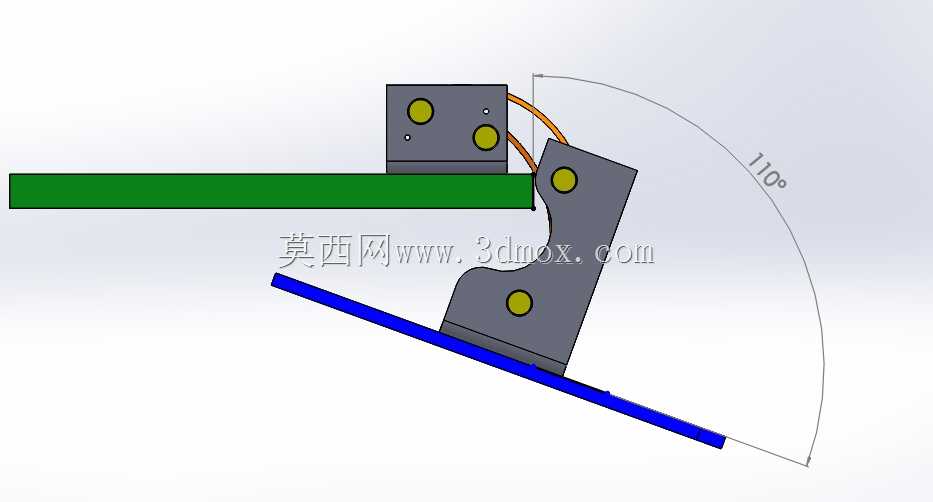

　　整个运动轨迹经过反复校核，既可以保证车门开启时不会与侧围外板、翼子板发生运动干涉，也能让车门最大开启角度满足人员上下、大件物品搬运的空间需求，尤其适合对开门车型、长尺寸侧滑门改装、商务车侧门升级这类对开合空间和外观完整性要求较高的应用场景。从设计思路上看，这款铰链在建模阶段就同步考虑了安装边界的适配问题，所有安装固定点的位置都对应车身侧围内部的加强筋位置，不需要在原车结构上额外做大面积的切割改动，安装时只需要在侧围空腔内对应位置预留匹配的安装槽位，将铰链的固定端通过螺栓紧固在侧围加强梁上，活动端固定在车门内部的加强板上即可，整个铰链的厚度控制在极小的范围内，不会占用过多车门内部的走线、玻璃升降机构的布置空间，

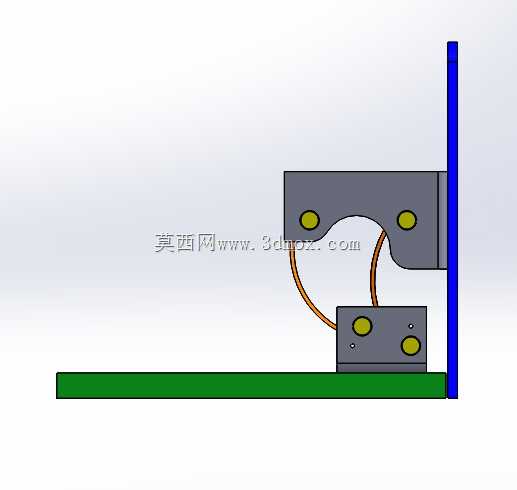

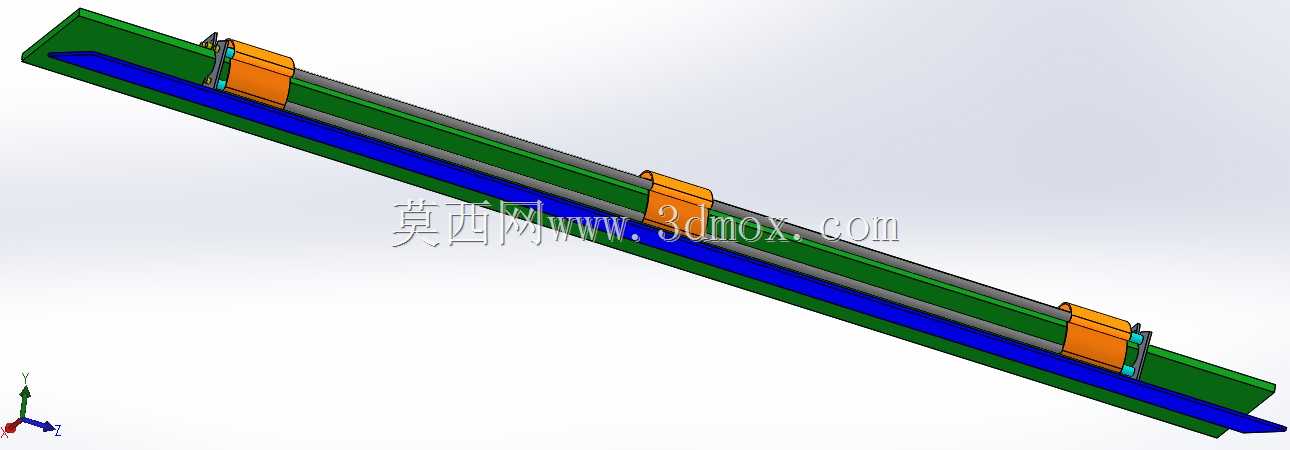

　　也不会影响车门内部隔音层、防撞梁的原有布局。在功能特性上，这款长铰链的滑动配合面采用了低摩擦的接触面设计，开合过程中没有明显的卡顿感，多段嵌套的结构让铰链整体的抗扭强度远高于同规格的短臂铰链，能够承受大尺寸厚重车门的长期反复开合载荷，避免长期使用后出现车门下沉、密封间隙不均匀导致的风噪、漏水问题；铰链的运动轨迹经过优化，在车门关闭状态下，整个铰链完全收纳在空腔内部，不会与车门内的线束、玻璃、锁体机构发生位置冲突，同时铰链的受力点均匀分布在整段长度上，不会像普通短铰链那样把所有载荷集中在两个小范围的固定点上，降低了长期使用中固定点应力集中导致的钣金开裂风险。在实际选型适配时，

　　需要注意核对车门内部空腔的有效长度是否能够容纳1200mm的铰链主体，同时要根据车门的实际重量匹配对应的固定螺栓强度，安装时要保证铰链的导向段与车门开合轨迹完全平行，避免出现装配偏差导致的开合卡滞；建模过程中已经对整个开合行程做了完整的运动仿真，从全关到全开的整个过程中，铰链所有活动部件的运动间隙都预留了足够的安全余量，不会因为加工公差、装配误差出现运动干涉，同时铰链的结构也预留了后期调整的空间，安装完成后可以通过微调固定点的位置来调整车门与侧围的配合间隙，保证整车外观的缝隙均匀度。这类隐形长铰链除了在常规乘用车辆上使用外，也可以适配特种车辆的舱门、改装房车的拓展舱门、大型设备的隐形检修门等场景，只要安装空间的长度尺寸匹配，都可以通过调整安装固定点的位置来适配不同的安装基体，相比传统外露铰链，它的隐藏式设计既能够提升外观的整体性，也能减少铰链外露带来的积灰、锈蚀风险，延长构件的实际使用寿命。
