多色拼接可调式手动夹持工装结构

　　这套夹持结构在三维建模阶段优先围绕小批量工位的快速装夹需求展开，整体采用分体式杆件拼接的布局思路，没有沿用传统虎钳一体式铸造基座的厚重形式，而是通过两根平行布置的浅色长条承载梁作为主体支撑框架，梁身沿长度方向预留多组等距安装孔位，可根据被夹持工件的外形宽度灵活调整两个夹臂的跨距，适配不同尺寸的异形件、条形件在工位上的定位需求。

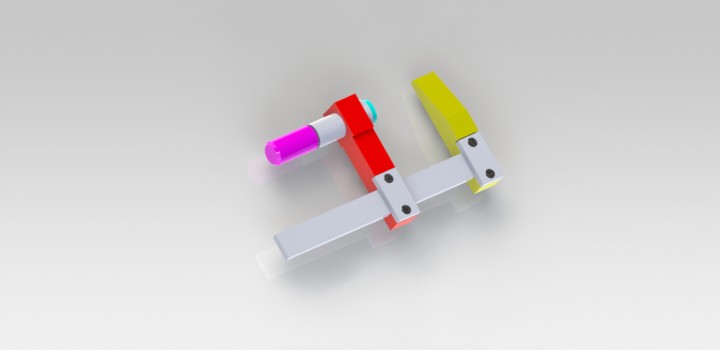

　　从实际产线应用场景来看，这类轻量化夹持工装常布置在手工装配工位、小件检测工位或者教学实训台面上，不需要配套液压或气动动力源，操作人员手动调整锁紧点位即可完成工件固定，在多品种小批量的加工场景下，换型时不需要整体更换夹具，仅松开梁身上的紧固螺钉，滑动夹臂到对应孔位重新锁紧即可完成适配，换型耗时远低于固定式专用夹具。夹臂部分采用醒目的红、黄两色分件设计，并非单纯为了外观区分：红色夹臂侧集成了带紫色端头的旋进施压组件，该组件为手动施力端，内部通过螺杆传动将旋转动作转化为夹臂的直线进给，进给行程覆盖常规小件的夹持厚度范围，操作人员转动紫色端头即可逐步施加夹持力，力值反馈直接，不会像气动夹具那样出现气压波动导致夹持力不稳的问题；黄色夹臂为固定定位端，工作面做了平直处理，和红色活动夹臂配合形成对夹姿态，两个夹臂和承载梁连接的位置都设置了带黑色紧固点的转接块，转接块和梁身的孔位一一对应，既承担夹臂和梁体之间的载荷传递，也能在夹臂磨损后单独拆换，不需要整体报废整根承载梁。

　　设计阶段对安装边界的考量也贴合现场使用习惯，两根平行承载梁的底面保持齐平，放置在工作台面上时不需要额外做找平处理，梁体的宽度和厚度都按轻量化手动工装的载荷等级选取，整体重量控制在单人可徒手搬运的范围内，工位布局调整时可以直接挪动位置，不需要吊装设备辅助。施压螺杆的轴线和夹臂的夹持面保持垂直，避免进给过程中出现夹臂偏摆、工件被挤翘的问题，紫色端头的外径做了加大处理，操作人员徒手转动时不需要额外加力杆，手部握持的摩擦力足够提供锁紧所需扭矩，端头和螺杆之间做了轴向限位，反复正反转调整也不会出现端头脱出的情况。

　　结构的受力路径也经过梳理：夹持工件时，活动夹臂受到的反向推力依次通过转接块、紧固螺钉传递到两根平行承载梁上，梁体受拉形成闭合受力环，不会出现单侧悬臂受力导致的结构变形，所有连接孔位都采用间隙配合的设计思路，在保证装配定位精度的同时，降低零件加工的公差要求，普通铣削加工就可以完成各个板件的制作，不需要高精度磨削工序，制造成本远低于一体式精密虎钳。夹臂的工作面没有做复杂的齿纹处理，针对表面易划伤的工件，可以在夹持面上粘贴软质护垫，护垫通过背面胶层固定在夹臂端面，磨损后直接撕换即可，不会损伤工件的已加工表面。

　　在建模过程中各个零件都按实际装配关系做了干涉检查，螺杆进给的全行程范围内，活动夹臂和梁体、固定夹臂之间都没有运动干涉，转接块的滑动路径沿梁身直线度控制在合理范围内，调整跨距时不会出现卡滞。这类工装既可以作为独立的手动夹持工具使用，也可以通过梁身的预留孔位加装压块，固定到自动化生产线的工位板上，配合机器人上下料完成工件的定位夹持，适配柔性产线频繁换产的使用需求，结构中没有易损的复杂传动件，日常维护仅需要定期检查紧固螺钉的预紧力，在螺杆啮合位置涂抹少量润滑脂即可长期稳定使用。
