夹芯板连续发泡成型生产线

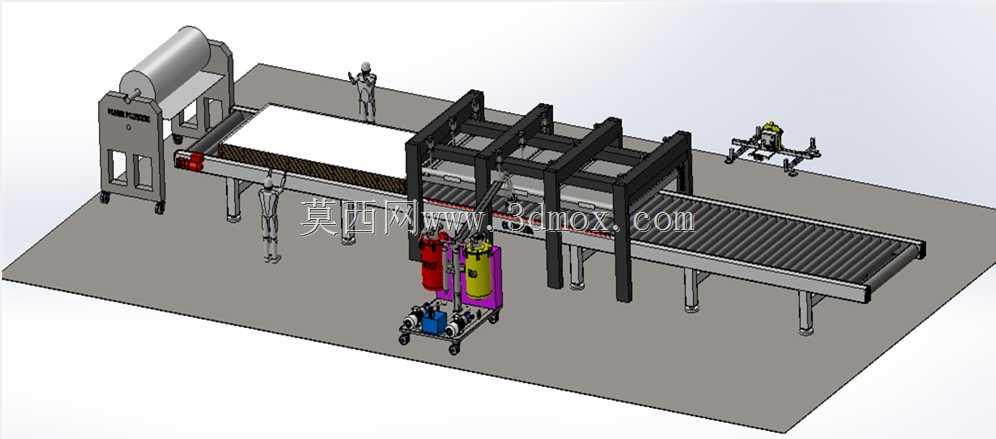

　　这条产线针对建筑围护、冷库保温、厢式车厢板这类连续夹芯板的量产需求搭建，核心节拍围绕每小时二十块成品面板展开，把聚氨酯泡沫塑料注塑、压合定型、板材移送和成品堆垛几个原本分散的工序串成一条直线流。现场布置时，最左端是上料与发泡给料端，滚筒式放卷机构负责面层材料的展开与导向，旁边的移动料车集成了聚氨酯原料储罐、计量泵和混料注射单元，料车沿产线侧边轨道往复行走，在面层进入压制段前完成泡沫原料的浇注。

　　从结构设计角度看，中段的长框架是整条线的精度核心。多组龙门式机架横跨在输送台上方，内部布置液压机压合机构与Palonnier吸盘搬运机构：泡沫发泡膨胀后，上下压合面控制夹芯板的最终厚度和平整度，吸盘则在板件固化到可搬运强度后完成抓取、移位和转序。机架采用型钢焊接后整体加工的思路，立柱与横梁之间预留调节余量，以适应不同厚度面板的生产；压合工作面的平行度需要在安装时通过支腿地脚和调节螺栓反复校正，否则容易出现局部泡沫密度不均或面板翘曲。

　　输送部分贯穿全线，台面以辊道为主，兼顾承重和连续进给。进入压合段前后，输送带与辊道的衔接要保证面层材料不跑偏、不划伤，因此两侧设置导向挡边和张紧机构。支腿按跨距均匀分布，地脚落在预埋钢板或平整混凝土地面上，长距离输送台还要考虑热胀冷缩和发泡反应带来的微量变形，支撑点不宜完全锁死。右端的堆垛与下料区配合小型机械手，把成型后的面板从主线取出并码放，减少人工搬运对板面的损伤。

　　选型和建模时需要重点核对几个安装边界：放卷端的卷筒直径、上料高度和检修空间决定了线体首端的占地；发泡料车的行走行程要覆盖浇注宽度，管路拖链和电缆走向不能与主输送台干涉；龙门压合段的净高、开口度和液压缸行程直接对应产品厚度范围；下料区则要留出吸盘升降、机械手旋转和成品暂存的位置。整机沿厂房长度方向布置，侧面需保留原料补给、设备维护和清枪清洗的通道。

　　控制逻辑上，发泡计量、输送速度、压合压力和吸盘动作必须按板件位置联锁。输送过快会导致发泡未完成即进入压合，过慢则影响节拍；液压压合需要提供稳定而可控的压力，避免把未固化泡沫压溃；真空吸盘的吸附面要适应面板尺寸，抓取点布置兼顾板面变形。料车上的罐体、泵阀和色标或计量组件按工艺模块集成，便于换料、清洗和维护。

　　三维结构中可以清楚看到设备并非单台机器，而是一条工艺装备链：放卷、浇注、发泡、压合、输送、抓取、堆垛之间通过板件流向和动作时序连接。设计时应先确定目标板材的宽度、厚度、长度和产能，再反推输送速度、压合窗口长度、料车注射能力以及吸盘搬运节拍。机架、辊道、液压站、真空系统和原料管路需要分层建模，尤其要检查运动件极限位置：料车往复、龙门压头下行、吸盘提升以及机械手取放料时，都不能与固定护栏、支腿或输送面发生碰撞。

　　这类线体适合多品种夹芯板的连续生产，换产时主要调整面层导向宽度、压合厚度、吸盘位置和发泡参数。结构建模若只关注外形而忽略地脚、管线、维护空间和动作行程，后期现场安装很容易出现干涉。因此在方案阶段就应把厂房柱距、地面承载、原料供给位置、电控柜摆放和人员操作面一并纳入，确保模型不仅表达设备形态，也能直接服务于布局评审和机构细化。
