阿尔及利亚本地化植入式局部冷却泵组结构

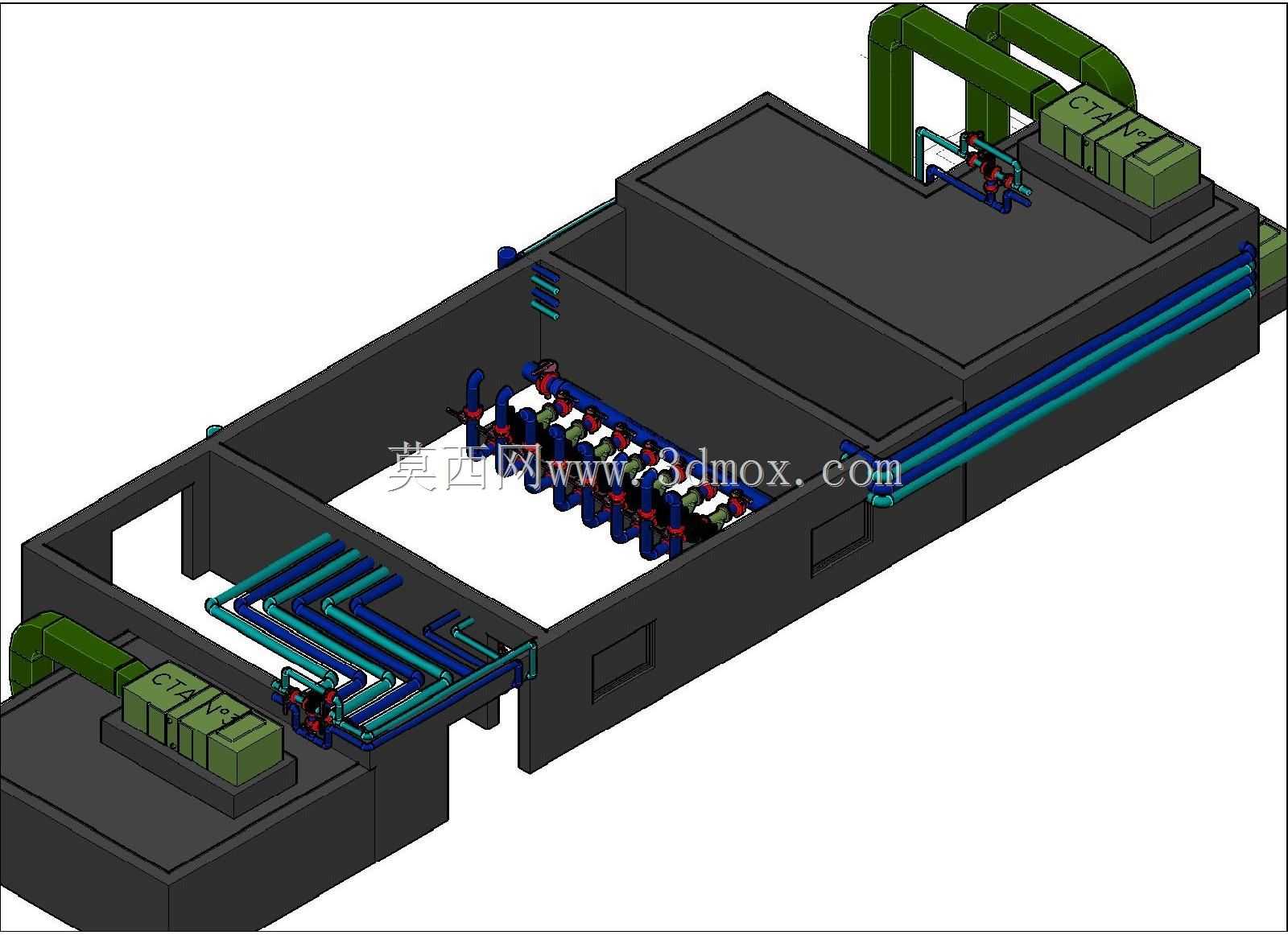

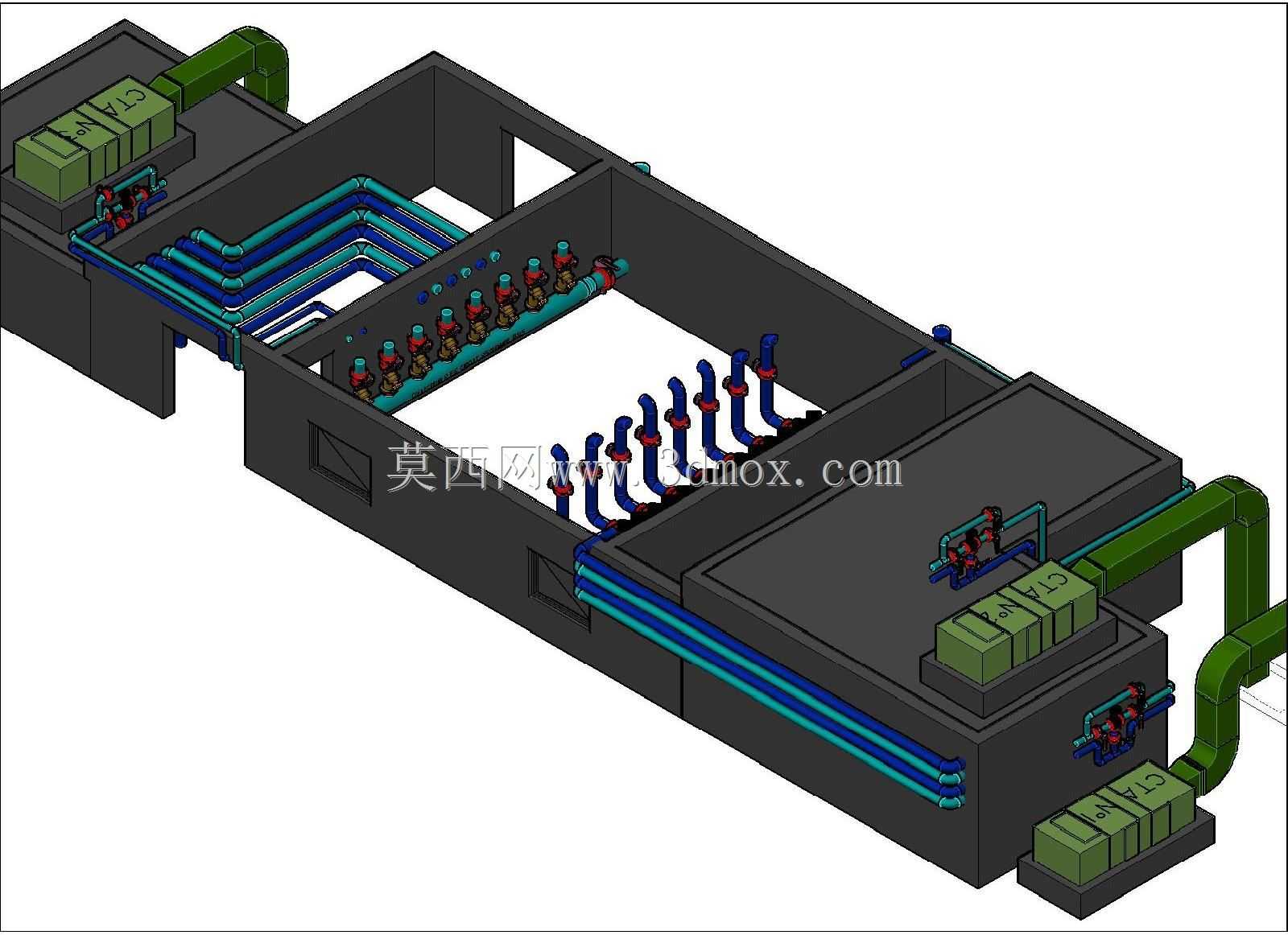

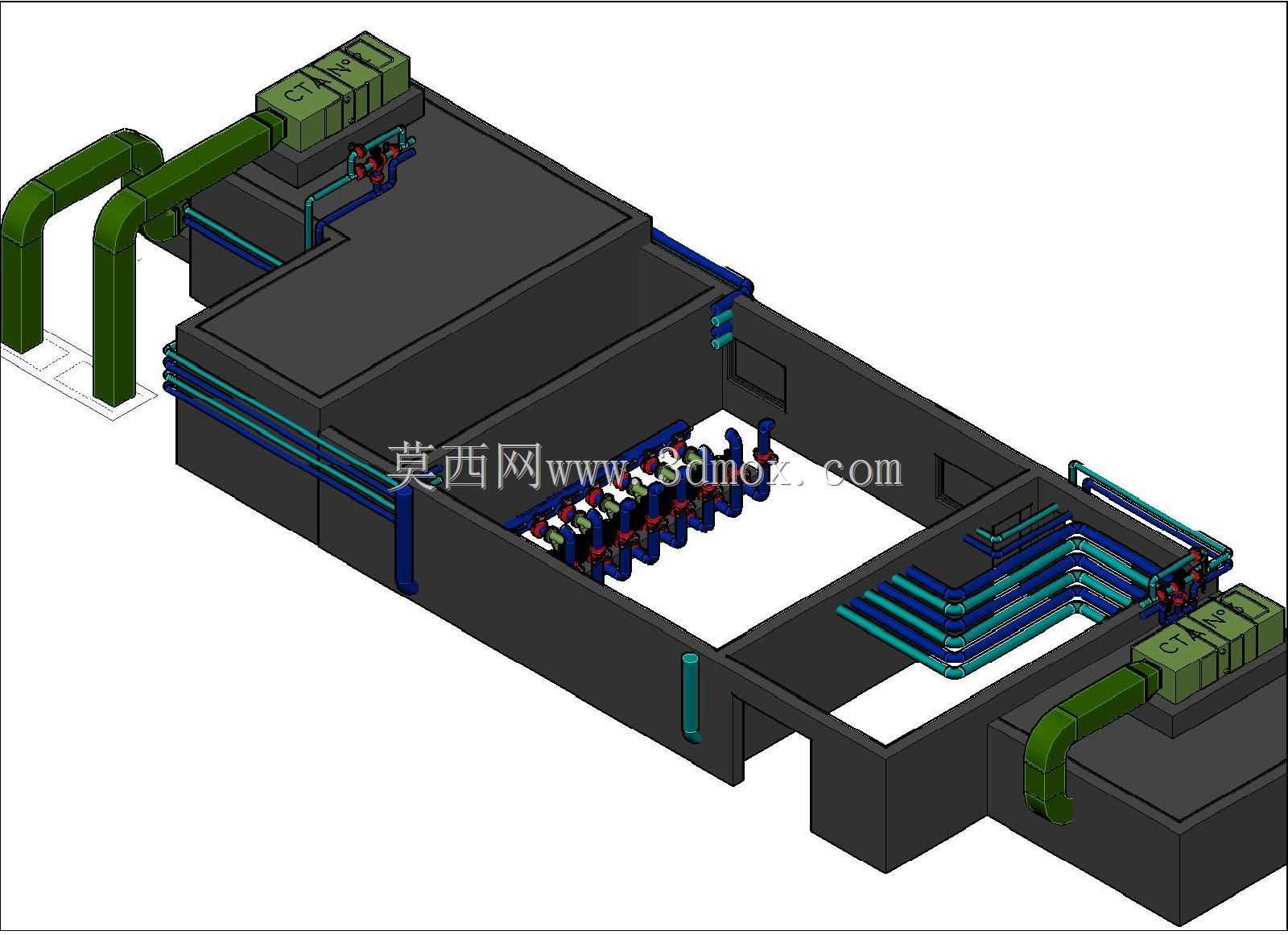

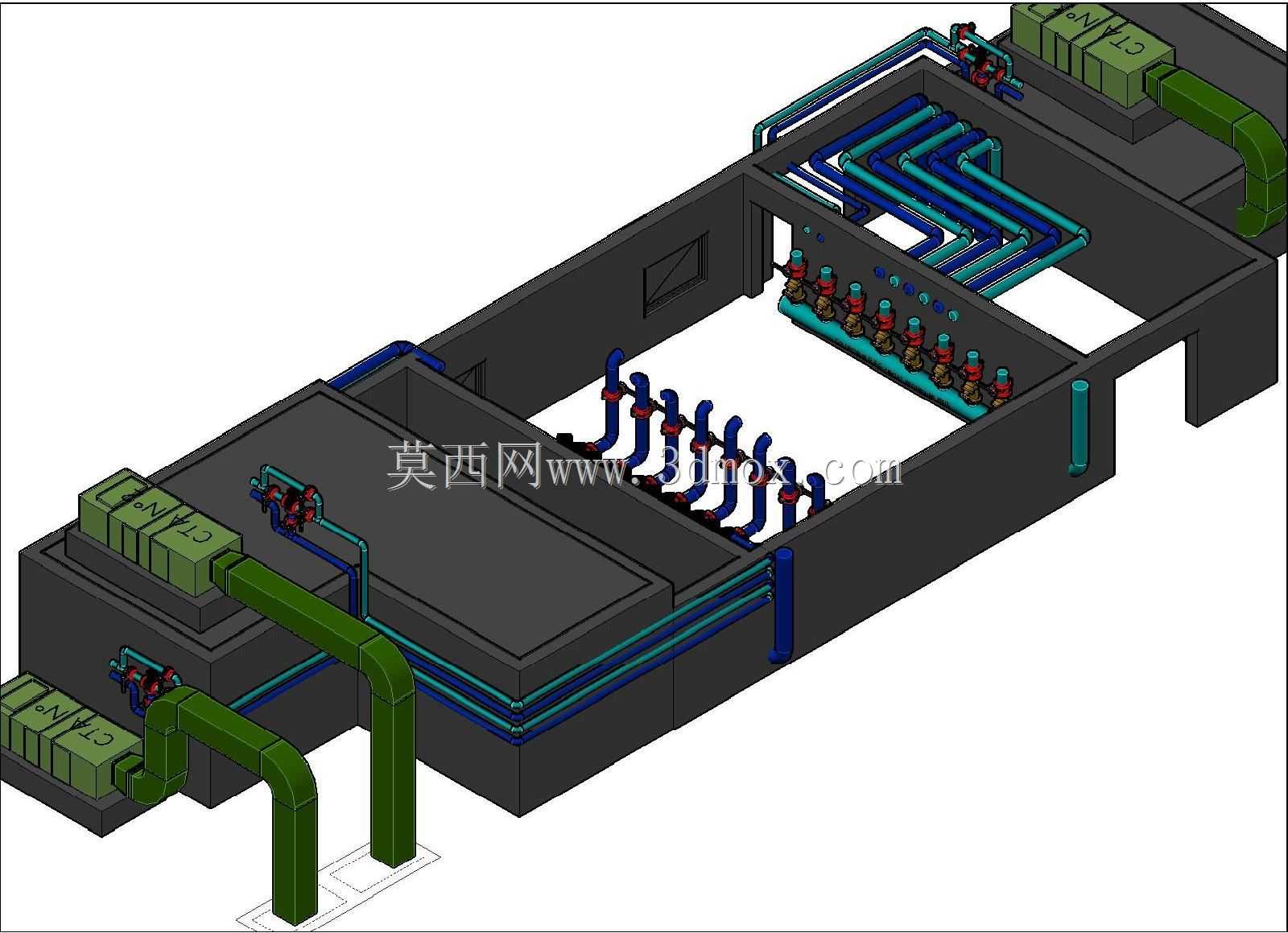

　　这套冷却泵组的三维结构完整还原了现场落地安装的实际布局，针对北非当地工业现场的土建条件做了适配，整体采用撬装集成式的布局思路，将泵阀组件、管路系统、电控模块全部整合在一体化的混凝土基座框架上，不需要现场额外做复杂的二次配管基础，到场后仅需对接外部主管路即可完成投用准备。从应用场景来看，这类局部冷却泵组主要服务于工业生产环节中分散式的冷量输送需求，不同于集中式冷却站的大流量长距离输送，植入式布局可以直接贴近产线的发热点位布置，大幅缩短冷却介质的输送路径，减少管路沿程的冷量损失，尤其适合车间内多台发热设备分散布置、集中供冷管线覆盖成本过高的工况，在当地的建材加工、食品生产、小型化工配套生产线中都有广泛的适配空间。

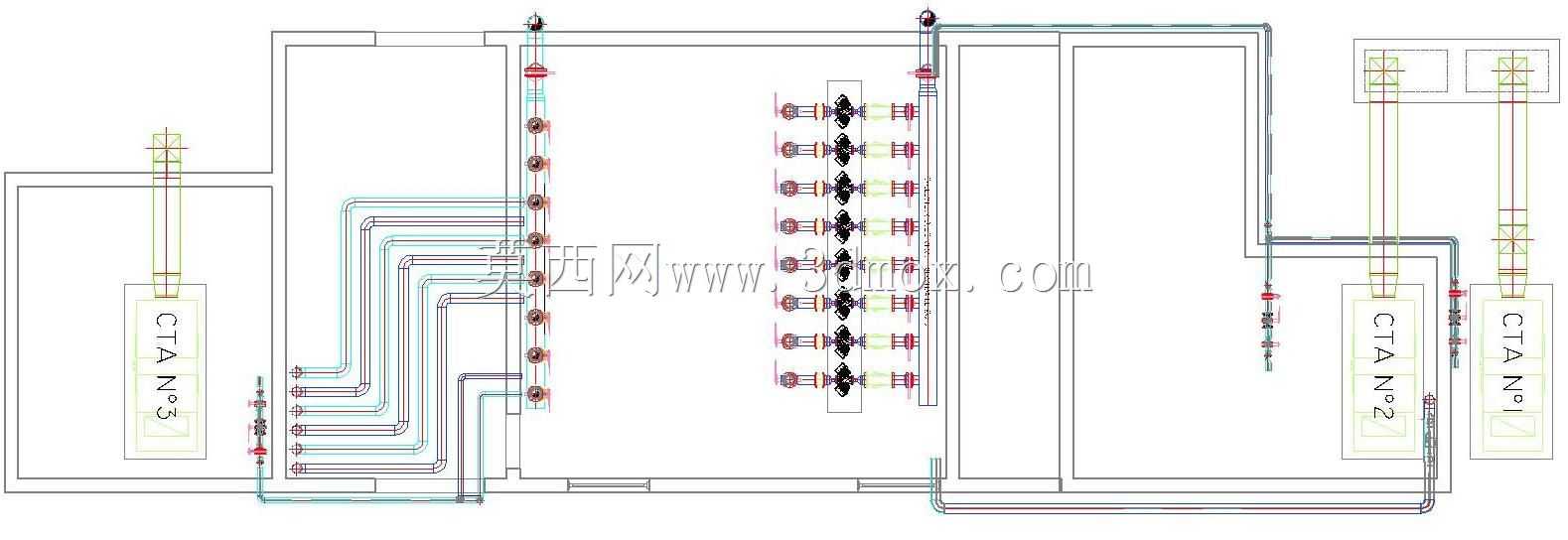

　　设备的核心功能是完成冷却介质的加压循环，将低温冷却介质输送至目标发热设备的换热端，带走设备运行产生的热量后回流至冷却端完成热交换，整套泵组配置了多组并联的泵体单元，可以根据实际冷量需求灵活启停对应数量的泵组，实现流量的阶梯式调节，避免单泵大流量运行带来的能耗浪费，同时并联结构也能实现在线检修，单台泵体维护时不需要关停整套冷却系统，保障生产环节的连续运行。管路设计上做了明确的介质流向区分，不同功能的管线采用差异化的管径与排布层级，供液、回液管路分层布置在基座的侧边槽位内，避免管线交叉带来的安装干涉，大口径的主输送管采用弯管过渡减少流阻，靠近泵组出口的位置预留了仪表安装接口，可以后续加装压力、温度传感器实时监测运行参数。

　　设计过程中充分考虑了当地的安装与运维条件，整体基座的尺寸严格匹配当地标准的设备安装基坑边界，外部连接的主管路接口统一设置在基座的同一侧，对接时不需要多方向找正，降低现场安装的对位难度。顶部的电控模块采用密封式壳体设计，适配当地多沙尘的气候环境，所有接线接口都做了下置处理，避免沙尘堆积或者雨水渗入带来的电气故障。泵组的操作通道预留了足够的运维空间，操作人员可以直接进入基座中间的通道完成阀门调节、泵体维保等操作，不需要额外搭建操作平台。管线的固定支架全部采用与基座预埋点连接的方式，不需要现场钻孔破坏基座结构，所有支架的安装位置都提前做了应力校核，避免泵组运行时的振动带动管路产生共振，降低长期运行的管路疲劳泄漏风险。

　　从安装边界来看，整套泵组的外轮廓尺寸充分考虑了常规工业厂房的门洞宽度、吊装设备的承重限制，整体可以作为一个完整单元进行运输吊装，不需要拆分运输后现场重新组装，大幅缩短现场的安装调试周期。管路的转弯半径全部符合流体输送的设计规范，避免直角弯带来的流阻增大与气蚀风险，泵组入口处预留了过滤组件的安装空间，可以拦截介质中的杂质，避免杂质进入泵体损坏叶轮。排气、泄空接口都设置在管路的最高点与最低点，方便初次投用时的排气操作与后期检修时的介质排空，不需要额外在现场开孔改造。整套结构的建模精度完全匹配实际加工安装的公差要求，所有部件的装配间隙都预留了现场安装的调整余量，不会出现建模尺寸与实际部件不匹配导致的安装卡滞问题。
