复古台式斯特林动力演示机

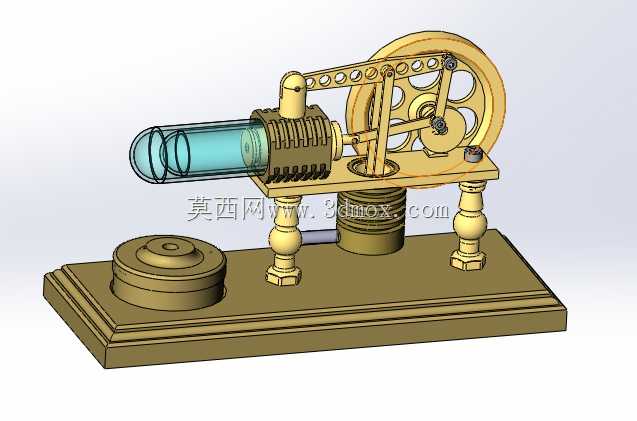

　　这套台式斯特林动力演示装置，整体采用复古黄铜质感的外观设计，将外燃热力循环的完整传动链路全部外露呈现，既可以作为热力学原理教学的实体演示教具，也可作为桌面机械动力摆件、精密机械结构展示样件使用。整套装置的布局完全遵循经典水平式斯特林引擎的排布逻辑，最左侧为透明玻璃材质的置换气缸，缸体两端做圆弧封边处理，透明材质可以直接观察到内部置换活塞的往复运动轨迹，方便教学过程中直观展示工质在冷热腔之间的流动过程。置换气缸右侧衔接带密集散热鳍片的换热段，多道环形散热鳍片沿缸体轴向均匀排布，既可以扩大冷端散热面积，快速带走工质循环过程中释放的热量，维持冷热端的稳定温差，也强化了整机的复古机械质感。换热段旁侧竖立布置动力气缸，

　　动力活塞通过十字头结构与上方的摆臂连杆相连，将活塞的直线往复运动转化为摆臂的定轴摆动。动力输出端设置大直径镂空飞轮，飞轮轮缘做加厚配重处理，轮盘上开设多组圆形减重孔，既降低了飞轮自身的转动惯量冗余，也保证轮缘储存的动能可以顺利越过活塞运动的上下止点，让整套机构运转连续不卡顿。飞轮与摆臂之间通过偏心曲柄销铰接，连杆两端均采用销轴铰接结构，所有运动副的配合间隙都经过合理预留，既保证运动过程无卡滞，也避免间隙过大出现运转抖动。整机支撑部分采用三根车削成型的装饰立柱，立柱上下两端加工出螺纹段，通过六角螺母分别锁紧上方的机构安装平板和下方的木质底座，立柱中段车出葫芦形的曲面造型，和整机复古装饰风格统一。底座为阶梯边设计的长方形实木基座，

　　基座左侧额外设置一个同材质的圆形配重台，既可以平衡整机右侧飞轮端的重量，避免运转过程中出现重心偏移晃动，也可作为小型置物台使用。基座底部接触面做平整处理，放置在桌面时无需额外固定即可稳定运行。从安装边界来看，整机长度方向以底座长边为基准，所有伸出的气缸、飞轮部件均未超出底座轮廓范围，横向最大宽度由飞轮外径决定，竖直方向最高处为飞轮轮缘顶部，桌面摆放时预留出飞轮转动的安全间隙即可，周边不需要额外避让其他管线。设计过程中首先对热力循环的行程参数做匹配：置换活塞的行程略大于动力活塞行程，保证工质在冷热腔之间的转移量足够，动力输出平稳；其次对传动连杆的长度做运动学校核，确保摆臂摆动角度、曲柄回转半径和活塞行程完全对应，

　　运动过程中连杆不存在死点位置，所有铰接点的运动轨迹无干涉。散热鳍片的数量和高度经过权衡，鳍片过高会导致整机轴向尺寸冗余，过低则散热面积不足，无法维持冷端温度稳定，最终采用的中等高度密排鳍片，在有限空间内实现了足够的散热能力。飞轮的配重集中在轮缘位置，用较小的整体重量获得足够的转动惯量，运转时转速波动更小。所有金属结构件的棱边都做倒角处理，透明气缸和金属换热段的衔接位置设置密封台阶，保证工质腔室的密封性，避免出现漏气导致动力不足。这套装置实际使用时，只需要在热端下方放置小型热源加热，待冷热端形成足够温差后，轻轻拨动飞轮即可启动，整机运转过程噪音极低，运动节奏平稳，可以长时间连续运行，非常适合热力学课堂演示、机械结构科普展示，也可为小型外燃动力装置的结构设计提供完整的参考样例，建模过程中所有零件的装配关系、运动配合位置都完全按照实际装配逻辑搭建，可直接用于运动仿真验证、结构干涉检查以及后续的加工出图参考。
