散装粉料罐式半挂运输拖车结构

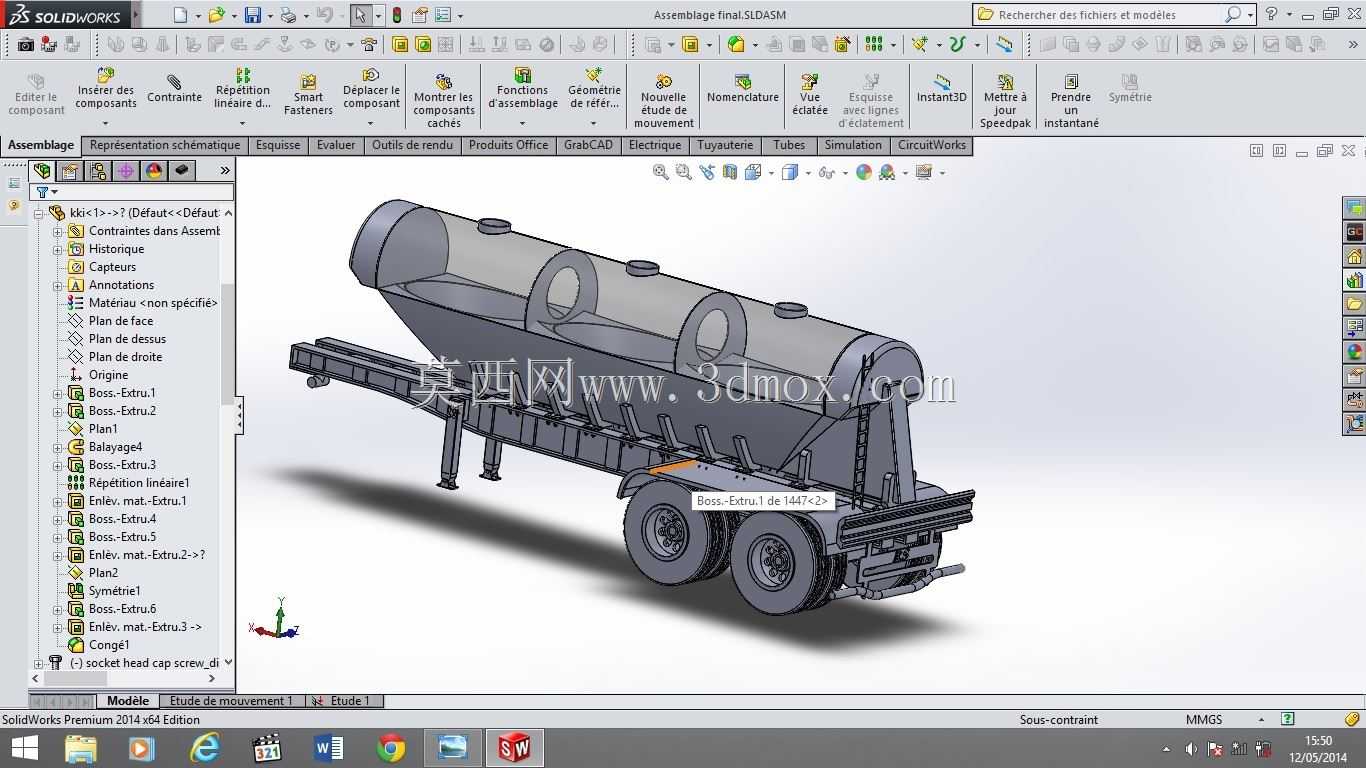

　　该三维结构表现的是一类用于散装粉状物料公路转运的罐式半挂拖车，主体由卧式承压罐体、半挂牵引连接区、承载车架、双轴行走系统、支腿、爬梯、护栏及尾部装卸接口组成。模型在装配层面把罐体容积形态与下部车架承力关系完整展开，适合用于专用车辆结构分析、运输装备方案沟通、课程设计演示以及罐式挂车布置校核。

　　从实际使用场景看，这类设备主要服务于水泥、粉煤灰、石灰粉、矿粉、面粉类颗粒粉料等散装物资的中短途转运。货物通过顶部人孔或加料口装入封闭罐体，运输过程中依靠罐体密封减少扬尘、受潮和撒漏；到达卸料点后，可配合外接气力输送系统或罐内流化装置，将粉料经管路压送至储料仓。相较袋装运输，罐式半挂能够减少人工装卸环节，提高装卸效率，并降低包装材料消耗。

　　罐体是整台车最醒目的部分，模型采用长卧式筒形结构，上部布置多个人孔盖或检修口盖，端部和筒身过渡区域呈现圆滑曲面。这样的外形并非单纯为了造型：圆筒形壳体能在内部压力作用下形成较均匀的环向应力，曲面封头也有利于降低局部应力集中；同时，罐内底部若设置斜槽、流化床或气化板，粉料在气流作用下更容易向出料口汇集。上部人孔既承担加料和检修进入功能，也方便人员对罐内残留、密封件和流化元件进行检查。

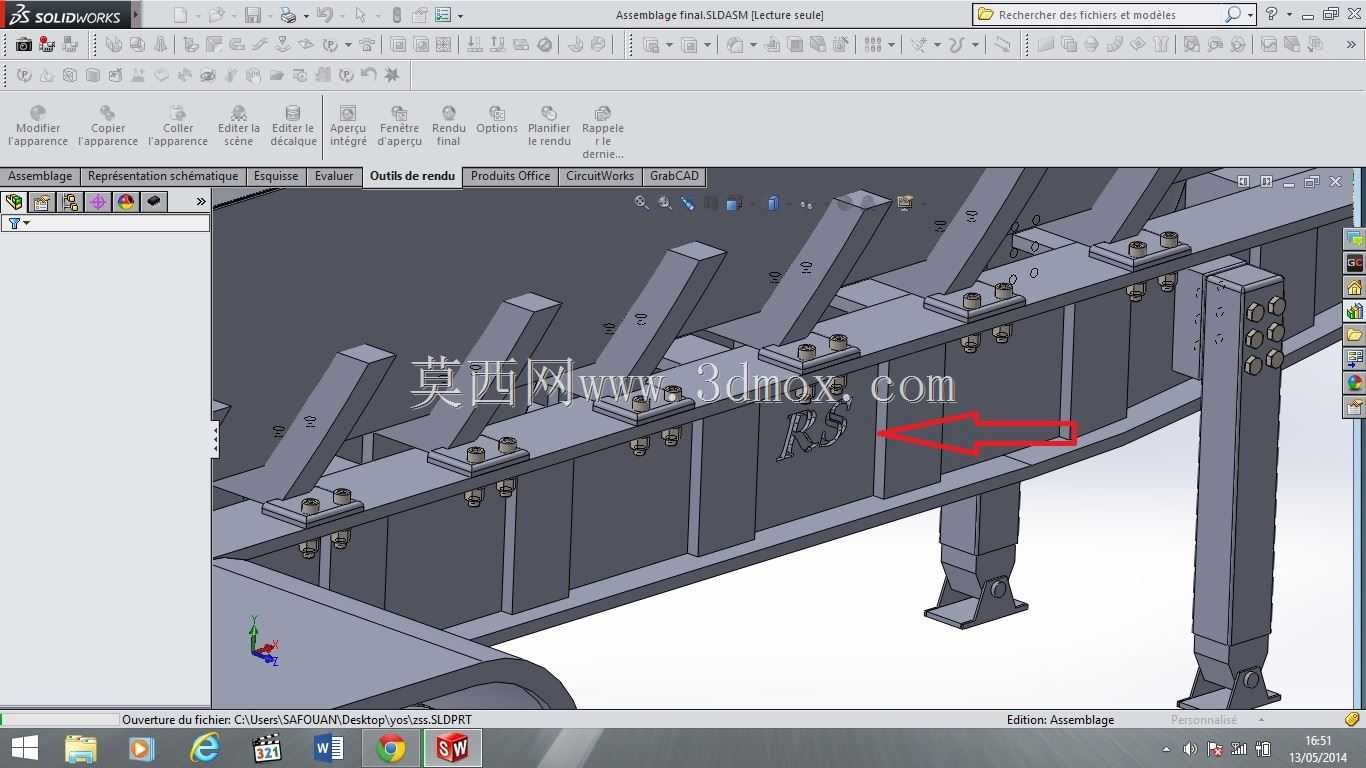

　　下部车架并非独立摆设，而是承担牵引、承载、制动和路面冲击传递的关键结构。罐体通过支座或焊接连接区落在纵梁上，纵梁向牵引销方向延伸，形成半挂车典型的鹅颈区域。牵引销位于前段下方，用于与牵引车鞍座连接；在脱离牵引车时，前部两侧支腿落地，提供稳定支撑。模型中支腿、横梁、侧向防护和尾部附件均有体现，能够直观看出静停状态与行驶状态下的支撑差异。

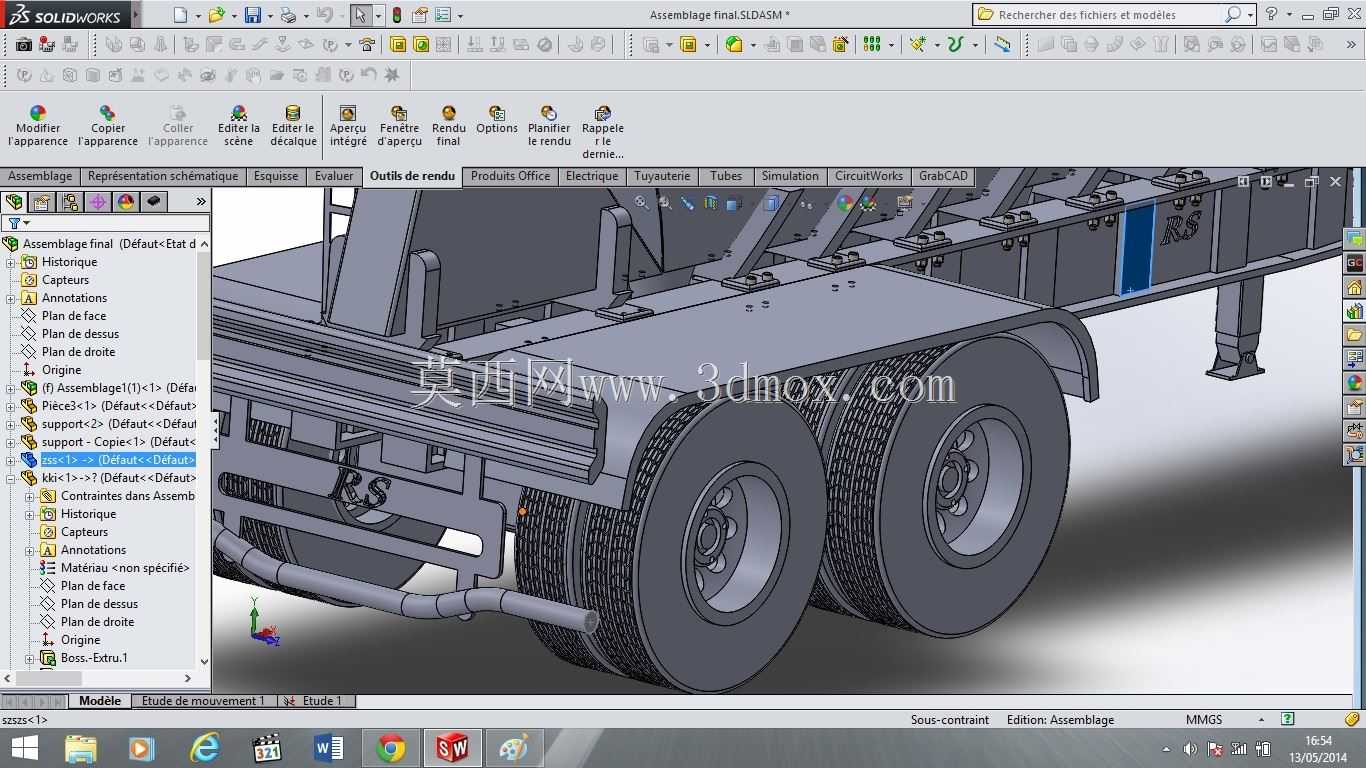

　　行走部分采用双轴多轮胎布置，轮胎、轮毂、制动鼓、板簧或悬架安装位在模型中均有对应结构。双轴配置适合承担较大罐体载荷，并能在普通道路条件下分散轴荷。设计时需要关注轮胎外侧与罐体下部、挡泥区域、制动管路以及维修空间的关系；若进入详细工程阶段，还应结合轴荷分配、轮距、板簧刚度、制动系统和转向通过性进行复核。

　　尾部区域保留了装卸接口和后防护布置空间。实际车辆中，尾部通常会设置出料阀、输送管道连接口、气路接头、尾灯牌照安装区以及防撞防护装置。模型中的后部平台和附件位置可用于检查操作空间：操作人员在接通气料管路、开启阀门或插拔接头时，需要有足够站立位置，并避免管道与车架、轮胎发生干涉。侧面小爬梯和顶部走道则对应检修场景，使人能够到达罐顶人孔位置。

　　建模思路上，该作品把罐体作为上部主特征，先确定筒身长度、直径、封头形式和人孔分布，再向下建立支撑鞍座和纵梁框架。底盘纵梁、横梁、支腿、悬架和轮轴按照装配关系分层处理，便于后续检查罐体支座与车架的连接边界。顶部人孔盖、尾部接口、爬梯、踏板和防护件作为独立部件布置，既能展示外观，也能表达维护时的可达性。

　　在尺寸与安装边界方面，这类半挂车需要同时满足道路通行限界、牵引座匹配高度、罐容需求和卸料场地条件。罐体长度决定有效容积，但过长会影响转弯通过性和轴荷分配；罐体直径影响重心高度，直径过大将增加整车高度和侧倾风险；牵引销位置关系到牵引车承载比例，过于靠前或靠后都会影响行驶稳定性。支腿展开宽度、爬梯外伸量、尾部接口高度以及轮胎跳动空间，都应在总布置时纳入干涉检查。

　　对于结构设计人员而言，该模型的价值在于把封闭罐体、半挂底盘和装卸附件放在同一装配体中呈现，能够帮助理解粉料运输车辆从装载、运输、密封、卸料到检修的完整功能链条。若继续深化，可在此基础上增加罐内流化板、气路管道、阀门、制动系统、灯光线束和连接紧固件，并按实际载荷工况校核车架强度、罐体刚度及支座焊缝区域。
