拖车尾部折叠支撑连接结构设计

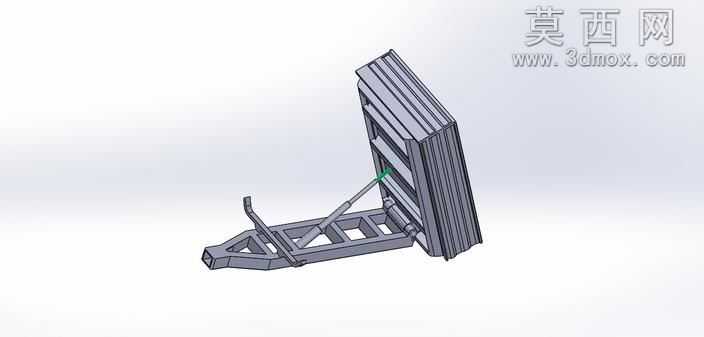

本作品为拖车尾部配套的折叠支撑连接结构三维建模成果，建模过程中严格遵循机械结构设计的合理性与实用性原则，首先完成整体装配关系的梳理，明确固定立板、斜向撑杆、铰接底座、梯状承载架各部件的配合逻辑，通过参数化建模方式逐一构建单个零件的特征：固定立板部分采用多道平行加强筋结构，建模时通过拉伸、阵列命令快速生成筋位特征，同时预留铰接安装的轴孔位，保证孔位同轴度公差符合装配要求；斜向撑杆作为核心受力传力部件，建模时做了变截面处理，两端分别设计铰接连接头，通过配合约束实现撑杆与立板、底座的转动连接，还原折叠收放的运动轨迹；梯状承载架采用框架式镂空结构，在保证结构强度的前提下尽可能降低整体重量，建模时通过草图绘制框架轮廓，再通过薄壁拉伸、倒角命令完成细节处理，所有棱边均做圆角过渡避免应力集中。材质设定上整体构件采用高强度合金钢材质，渲染时赋予金属哑光质感，还原钢材表面的细微磨砂纹理，铰接轴部位单独做表面淬火的材质区分，呈现出略深的金属色泽以体现工艺差异。结构设计层面充分考虑拖车停靠时的支撑需求，折叠状态下撑杆收合于承载架内侧，不会超出车体边界影响行驶，展开状态下斜向撑杆形成稳定三角支撑结构，可将尾部载荷均匀传递至承载架与地面接触端，铰接部位预留的润滑间隙可保证长期使用下转动顺畅无卡滞，整体结构无冗余设计，所有连接部位的紧固件位置均做了沉头处理，避免突出部位发生剐蹭。建模过程中对所有活动部件做了运动干涉检查，验证折叠、展开全行程内各零件无碰撞，装配约束完全符合实际机械装配的逻辑，可直接用于后续的工程图导出、结构受力仿真以及实物加工参考。
