越野皮卡底盘结构仿真设计

　　这套三维结构围绕短程越野竞速皮卡的整车布置展开，建模时没有把外观覆盖件作为孤立曲面处理，而是先从轮心坐标、悬架行程和离地间隙反推车身轮廓。前舱保留了独立悬架的摆臂运动空间，减振器上端与车架支座的连接位置经过避让，前轮在大落差压缩和回弹过程中，轮胎外缘不会与翼子板内衬发生干涉。后斗区域采用开放式货台造型，防滚架立柱从座舱后方延伸至货厢两侧，既承担翻滚工况下的乘员舱保护作用，也为灯具、天线和附加设备提供安装支点。

　　整车姿态按越野通过性设定，前后轮距与轴距的比例偏向短轴灵活取向，接近角和离去角明显大于普通乘用皮卡。前保险杠被压缩到车头下部较窄区域，前脸留出较大的轮胎跳动包络；车头灯组采用独立块状造型，维修时可单独拆装，不需要拆解整个前面板。车顶前缘的辅助射灯排成横向阵列，灯体下方预留线束通道，导线可沿A柱内侧进入仪表台后方的电器舱，避免外露线束在树枝刮擦和泥水冲刷中受损。

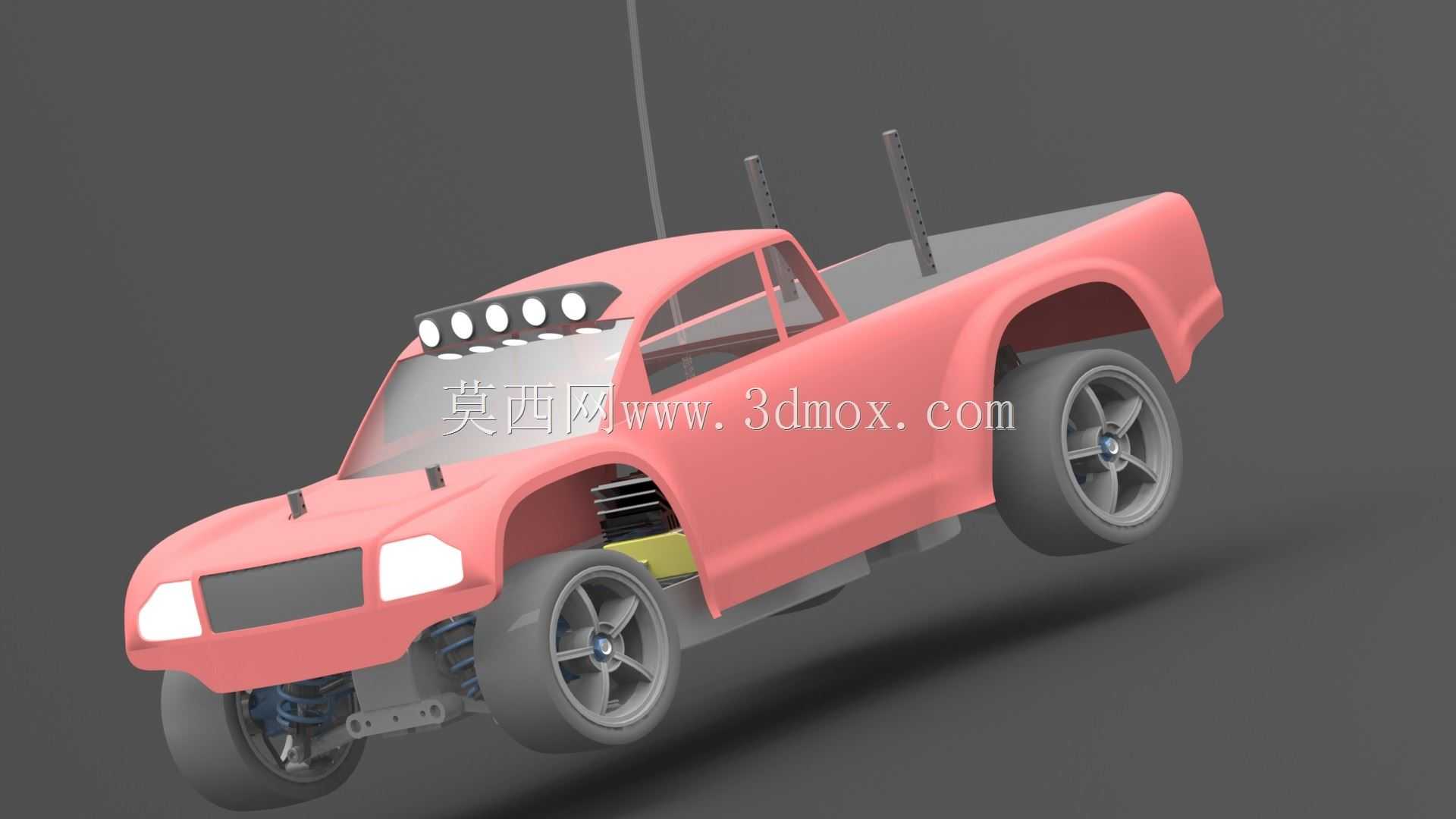

　　底盘部分的建模重点在动力与传动的边界协调。车架纵梁沿车身底部贯通，前部承载转向机、下摆臂和制动管路，中部为电池或动力总成留出安装腔，后部通过悬架结构连接驱动桥。图中可见车轮带明显的离地跃起姿态，这并非单纯展示效果，而是用于检查悬架全行程下半轴角度、减振器长度以及轮拱间隙。前轮附近的螺旋弹簧和阻尼筒按真实装配关系分层表达，弹簧座、锁紧螺母、防尘套与下摆臂球头均保留独立结构，便于后续做运动校核和拆装顺序验证。

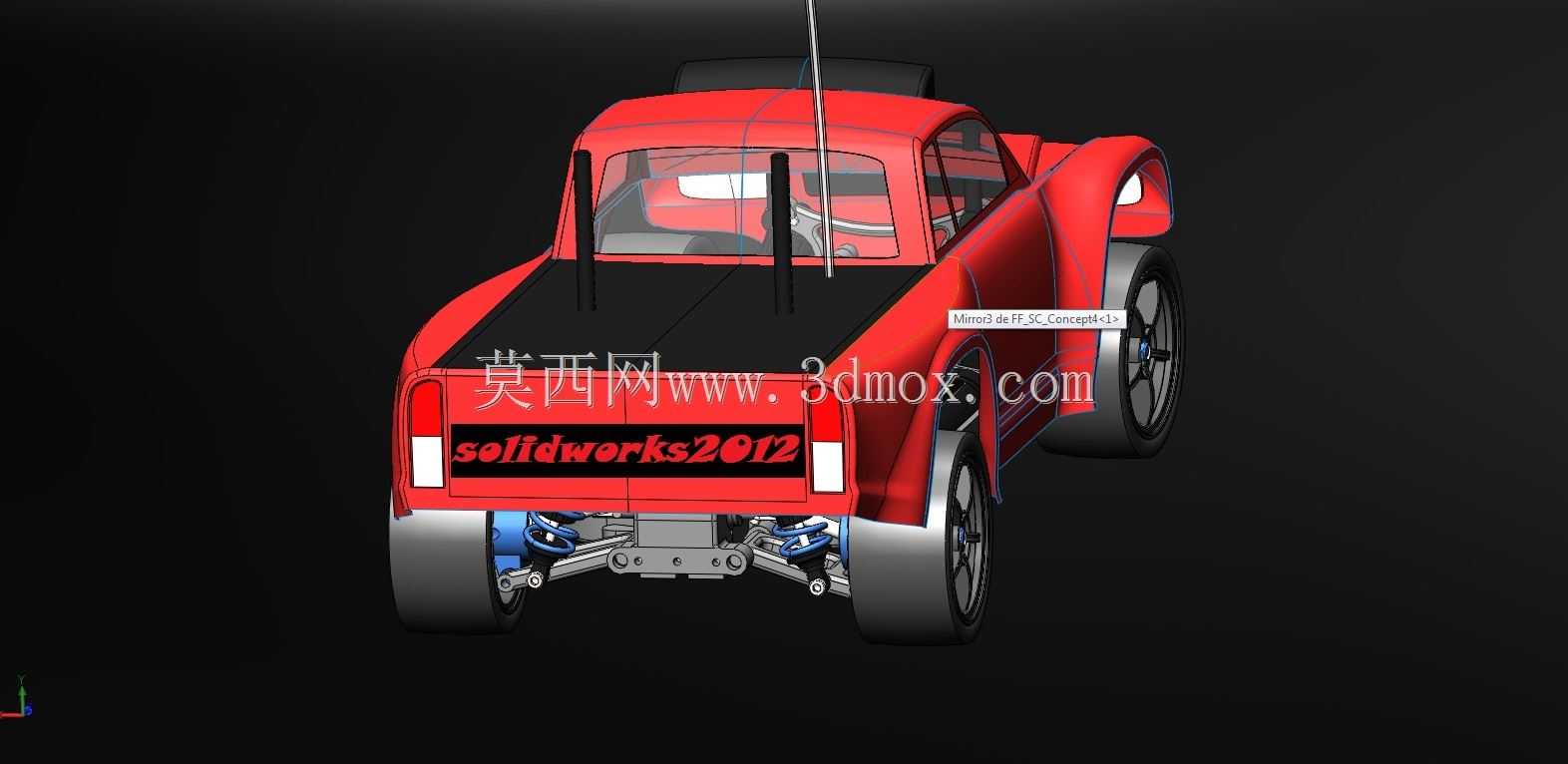

　　车身覆盖件采用圆润而宽厚的翼子板形态，粉色外罩只代表外观壳体，实际工程中可对应复合材料或薄金属外板。车门、座舱玻璃和后窗之间的分缝清晰，A柱、B柱与车顶过渡连续，能够在造型评审中直接判断视野遮挡和骨架走向。货厢侧板与座舱后围之间保留台阶，便于布置高位进气、通信天线或越野导航设备；货台表面没有堆砌复杂装饰，而是维持平整承载面，适合固定工具箱、备胎和赛事补给件。

　　在安装边界上，轮辋、制动盘与卡钳的相对位置按照同轴关系建立，轮胎外径决定了翼子板开口下限。设计时需要同时核对三种极限状态：静态满载时轮胎与轮眉的均匀间隙、单侧车轮上跳至最大压缩量时的内侧间隙，以及转向极限位置下前轮与悬架杆件的距离。车头下方的护板区域覆盖油底壳或电控单元的易碰撞位置，护板与车架之间应保留可拆卸连接点，方便赛后检查底盘损伤。

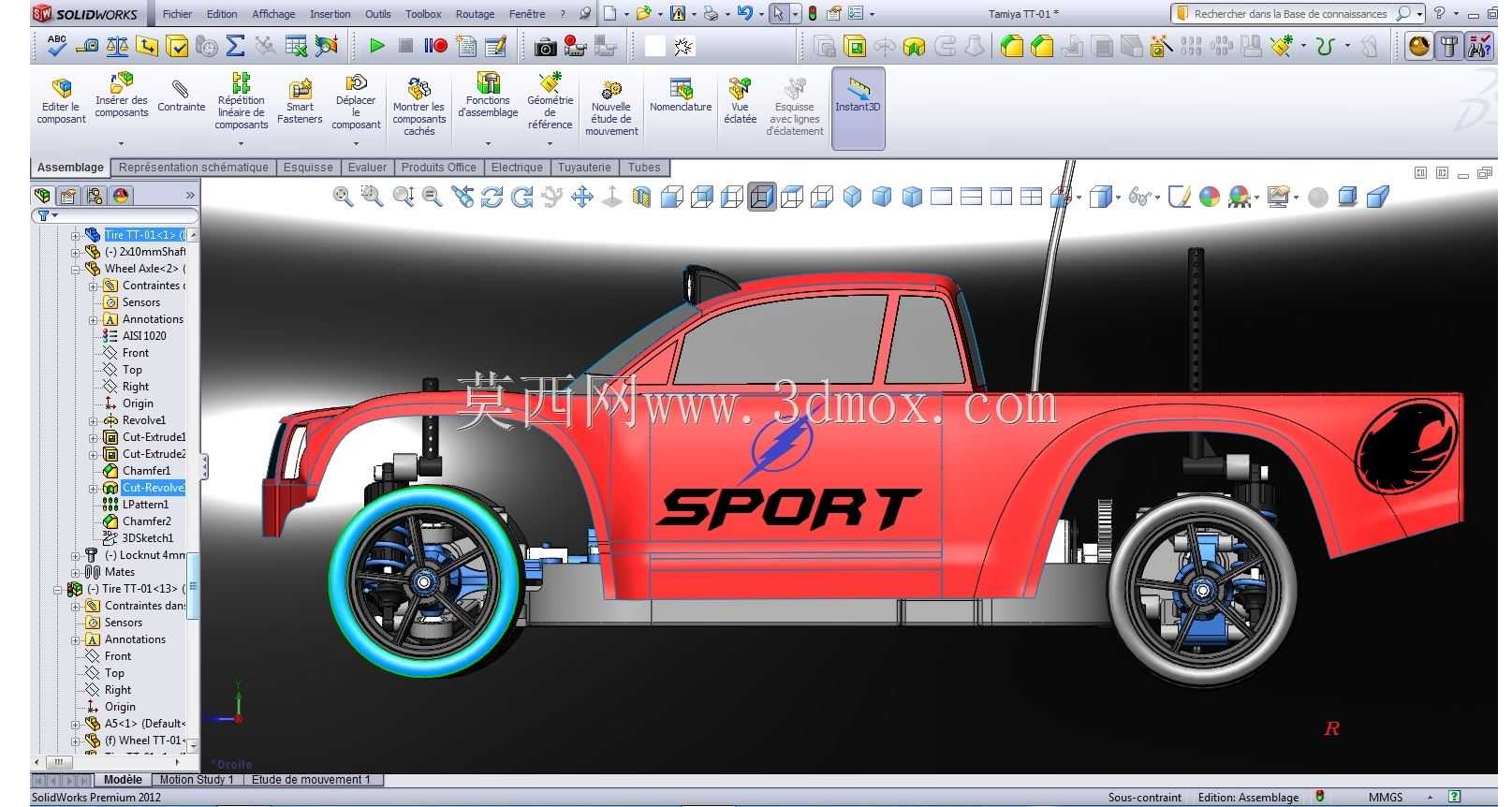

　　这类结构可用于越野赛车概念验证、特种巡检车辆改装教学、底盘悬架运动分析以及整车外观方案评审。建模过程中把外观、车架、悬架、车轮、灯具和货厢附件放在同一装配坐标下，能够提前发现跨系统干涉，例如减振器倾角变化后与车身支架的冲突、后轮大行程跳动时与货厢下沿的接触、天线底座与防滚架横梁的安装重叠等。对于后续细化而言，外覆盖件可继续拆分成冲压或复材成型件，底盘件则可补充材料厚度、焊接边、螺栓孔位和线束卡箍，使概念模型顺利过渡到可制造的工程装配。
