轻型桁架尾架单人共轴直升机结构

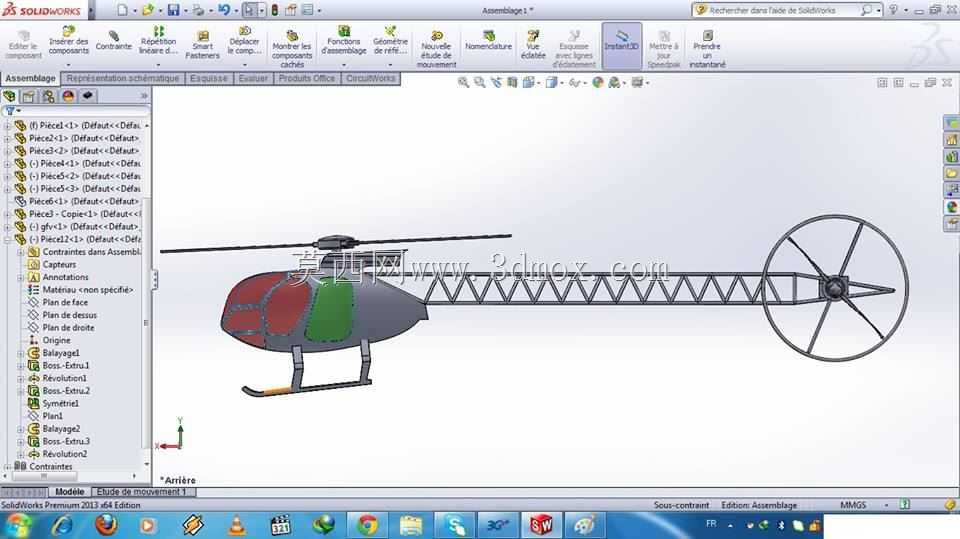

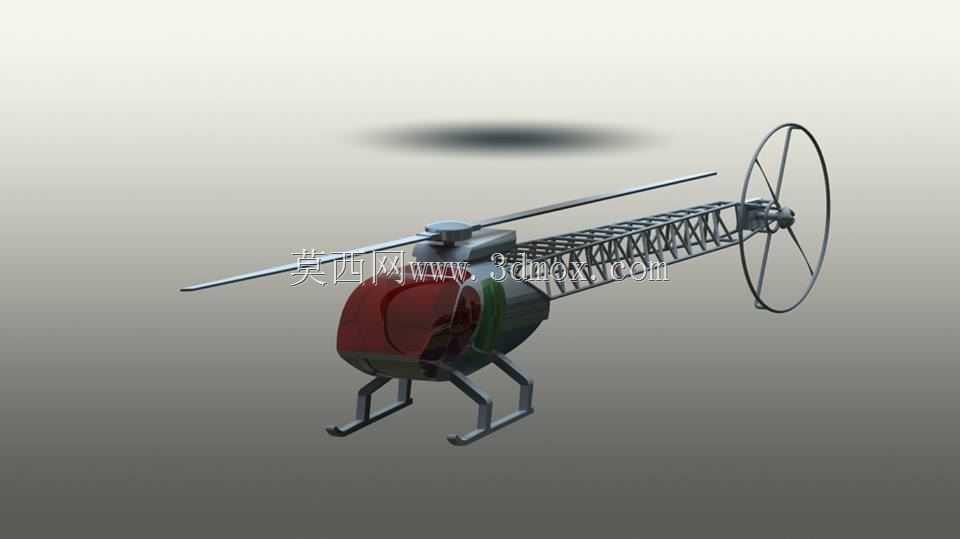

　　该结构围绕轻型单人旋翼飞行器展开，机身采用短舱式主体与开放式桁架尾梁组合，在控制空重的同时保留足够的装配、检修和改装空间。前部短舱承担乘员、动力、传动、燃油或电池模块的集中布置，外形以多段曲面包覆，侧部预留维护开口，便于对发动机、减速器、操纵连杆和航电部件进行拆装。机身下部采用滑橇式起落架，两根纵向承力梁通过斜撑杆与机身底部接头连接，着陆时可将冲击载荷分散到机身框架，适合草地、铺装场地和临时起降点使用，不需要复杂的机轮刹车系统。

　　主旋翼位于机身顶部，旋翼轴、桨毂和变距机构在模型中按装配关系独立表达，可用于检查旋翼旋转包络与座舱、尾梁之间的安全距离。主旋翼下方设置整流罩，用于梳理动力舱上部气流并保护传动部件。尾梁没有采用全封闭蒙皮结构，而是使用三角形空间桁架，杆件沿纵向、斜向反复布置，形成抗弯、抗扭的传力路径；这种方案在低速轻型飞行器上能够明显减少尾部重量，并使尾传动轴、张紧支座和控制线束的走向外露可见，方便教学演示、结构校核和维护排查。

　　尾部采用大直径环形涵道式尾桨布局，环形外圈既作为尾桨防护圈，也承担垂直安定面的部分作用。尾桨叶片位于环形截面内部，可降低地面人员误触风险，并在近地飞行时减少树枝、杂草对桨叶的干扰。环形框架通过多根辐条与中心支座连接，中心位置布置尾桨传动、轴承和支撑节点，载荷能够从桨毂传递到环形框架，再沿尾梁桁架传回主机身。该结构适合用于轻型直升机原理验证、航空社团教学、旋翼飞行器概念设计以及影视动画道具开发等场景。

　　从设计思路看，模型将重量控制放在首位：机头短舱负责集中承载，尾段采用稀疏桁架，尾部涵道则兼顾防护与气动安定。机身曲面与内部骨架分开建模，外壳可按玻璃钢、碳纤维复合材料或薄铝板成形方式拆分模具；桁架杆件可采用圆管焊接或螺栓节点装配，节点处需要重点校核尾桨推力、主旋翼扭矩补偿和着陆侧向载荷。滑橇起落架的横向跨距决定地面侧翻稳定性，建模时应保证滑橇外缘宽于机身下部主体，并让斜撑杆交点落在机身强框架附近，避免局部蒙皮承受集中冲击。

　　安装边界方面，主旋翼旋转直径应作为整机最大上部运动包络，在装配体中检查桨尖与尾梁、垂尾、座舱罩的间隙；尾桨涵道外径构成尾部最大轮廓，运输、入库和地面牵引时需要以此划定侧向安全距离。机身短舱内部需预留动力单元拆装通道，维修开口边缘应对应内部隔框，防止曲面外壳开口后刚度不足。尾梁桁架与机身对接处宜设置接头板或加强框，将多根杆件的轴力转化为面接触载荷，避免单管直接焊接在薄蒙皮上。滑橇底部应考虑耐磨衬板或防撞条，其高度决定机身离地间隙，也影响人员登乘和地面倾覆后的复位方式。

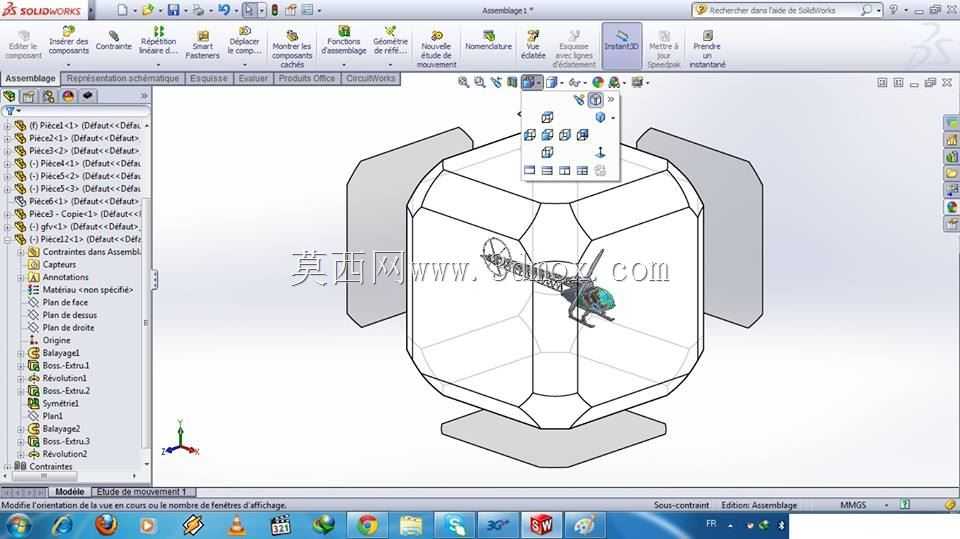

　　在三维结构检查中，可分别对旋翼包络、尾梁杆件干涉、起落架收放或固定状态、座舱外壳开合、尾传动轴同心度进行验证。若用于后续工程深化，还需要在该几何基础上补充质量属性、重心范围、杆件截面规格和节点连接详图，使概念模型进一步服务于样机制造与飞行平台改装。
