车门锁止联动机构传动组件

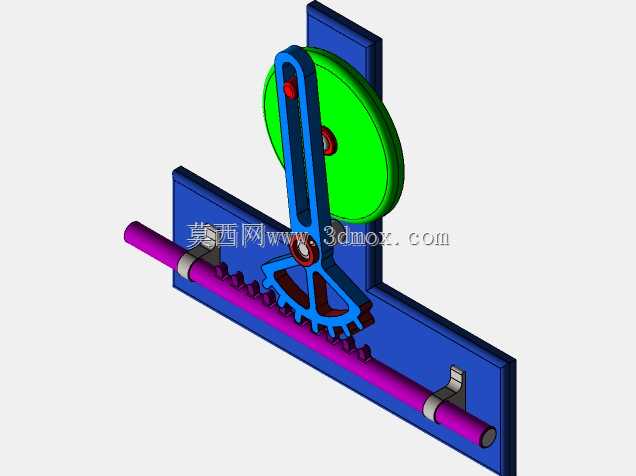

　　这套锁止联动机构的三维结构，完整还原了车门锁从手动输入到锁舌伸缩的全传动链路，在乘用车车门锁、小型设备舱安全锁、工业防护门闭锁装置的结构开发场景中，可直接作为运动原理验证、零部件干涉校核的参考载体。整套机构的动力输入来自端部的紫色滑移轴，轴体通过两处带安装孔的固定支座挂载在蓝色立式安装基板上，轴身加工出连续直齿齿段，和下方蓝色扇形齿摆臂形成齿轮齿条啮合副；摆臂中部通过铰接销轴和蓝色长摆杆相连，摆杆上端的铰接轴嵌入绿色凸轮盘的偏心销孔内，凸轮盘通过背部转轴固定在立式基板上，当滑移轴受外力沿轴向推拉时，轴上齿条带动扇形齿摆臂绕自身铰接点往复摆动，摆臂同步拉动长摆杆做平面连杆运动，长摆杆上端的偏心销带动绿色凸轮盘绕自身转轴做定轴回转，

　　整套运动链把直线推拉输入转化为凸轮的回转输出，凸轮轮廓可直接驱动锁舌完成伸出锁止、缩回解锁的两个工位动作。从实际安装边界来看，蓝色安装基板分为垂直立板和水平底板两部分，垂直立板预留了凸轮转轴、摆臂铰接轴的同轴安装孔位，水平底板沿长度方向预留了和车身钣金、设备舱门框对接的安装过孔，整体布局紧凑，所有运动部件的回转、滑移行程都在基板轮廓范围内，不会出现超出安装面的外伸干涉；滑移轴的两个固定支座采用抱箍式结构，支座底部带折弯安装边，通过紧固件锁附在水平底板上，抱箍内孔和轴身采用间隙配合，既约束轴的径向窜动，又保证轴轴向推拉的顺滑度，轴的两端伸出支座的长度可根据车门内饰板的安装厚度、内拉手的连接位置做适配调整。设计思路上，

　　这套机构没有采用复杂的电子驱动元件，纯机械连杆齿轮组合的形式可靠性极强，在车辆长期颠簸、粉尘侵入、低温凝露的使用环境下，不会出现电子锁常见的电机卡滞、信号失灵问题；齿轮齿条啮合副把直线输入的行程放大为摆臂的大角度摆动，再通过连杆带动偏心凸轮回转，凸轮的轮廓曲线可以根据锁舌需要的伸缩行程、锁止到位的自锁角度做定制修形，当凸轮转动到锁止工位时，连杆和摆臂的铰接点会运动到机构死点位置，即便锁舌受到车门外侧的意外反向推力，也不会带动传动链反转误解锁，满足车门锁的防误开安全要求。各零部件的外形尺寸匹配经过运动校核：扇形齿摆臂的齿段弧度覆盖了滑移轴全行程对应的摆动角度，齿面和齿条的啮合侧隙控制在合理范围，避免推拉过程中出现齿面撞击、卡滞；

　　长摆杆两端的铰接孔都配置了同轴衬套，降低铰接点的转动磨损，绿色凸轮盘的盘体厚度和摆杆上端的让位槽宽度匹配，偏心销在摆杆槽内的滑动行程全程无卡滞；蓝色基板的板厚按照承载受力设计，锁止冲击的作用力会通过各铰接点均匀分散到基板上，不会出现板件变形导致的传动错位。在结构开发阶段，这套三维模型可以直接用来模拟不同拉手输入行程下锁舌的输出位移，调整扇形齿的分度圆半径、摆杆的两孔中心距、凸轮偏心距的参数，就能匹配不同车型车门锁的锁止力、解锁行程需求，也可衍生改造为配电柜门锁、实验设备舱安全锁的联动结构，所有配合面的安装公差、运动件的间隙预留都在模型中直观呈现，省去了原理样机反复试错的成本。
