饲料输送管路用直角式止回阀结构设计

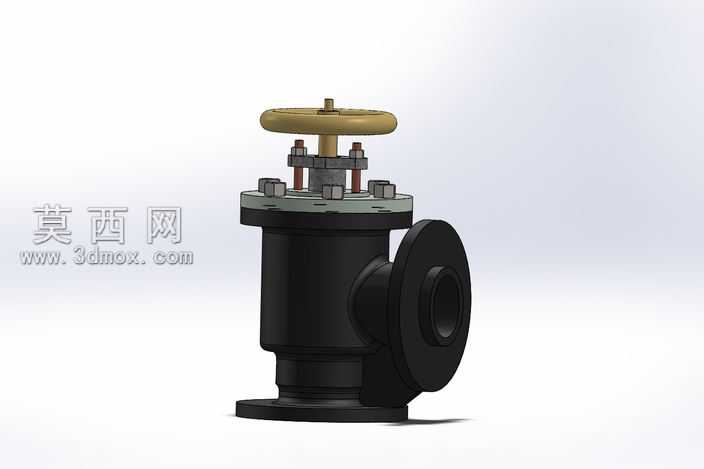

本模型为饲料输送工况专用的直角式止回阀三维设计成果，建模过程严格遵循工业阀门设计规范，采用SolidWorks完成全参数化建模，所有结构尺寸均匹配饲料输送管路的通用安装标准，可直接用于工程选型与装配验证。模型整体采用直角式流道布局，阀体为一体式铸造结构建模，底部设置圆形安装法兰盘，侧部设置同规格管路连接法兰，法兰面的螺栓孔位、密封槽结构均按照行业标准绘制，保证与现有管路系统的适配性。顶部手轮采用黄铜材质渲染，表面做哑光金属质感处理，手轮下方的阀杆、锁紧螺母、压盖组件分别按照碳钢、不锈钢材质赋予对应材质属性，阀体主体采用铸铁哑光黑材质渲染，密封面处添加橡胶材质的密封件结构，还原真实阀门的材质层次。结构设计上，模型完整还原了止回阀的内部启闭结构，包含阀瓣、导向套、密封副、弹簧复位组件等核心部件，所有运动部件均保留了合理的装配间隙，可通过三维软件的运动仿真模块模拟介质正向流通时阀瓣开启、反向倒流时阀瓣自动关闭的动作过程，验证止回功能的可靠性。设计过程中充分考虑饲料输送的特殊工况，流道内壁做圆弧过渡建模，避免出现直角死角造成饲料残留，阀瓣的开启行程经过参数化计算，既保证足够的流通面积降低输送阻力，又能在反向压力出现时快速回落切断流道，顶部的手轮结构可辅助实现手动启闭与流量微调，兼顾自动止回与手动控制的双重需求。模型所有零部件均按实际装配关系添加配合约束，可直接生成工程图用于生产加工，也可导入流体仿真软件分析不同饲料介质、不同流速下的阀门流通性能与压力损失，为饲料输送管路系统的设计优化提供可靠的三维数字模型支撑。
