带压力表加药控制阀组三维结构设计

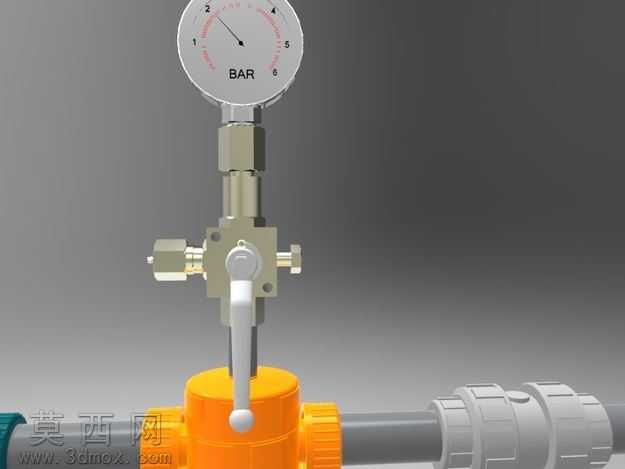

本作品为加药管路配套的控制阀组三维建模成果，建模阶段优先梳理流体控制组件的装配逻辑，以实际工业加药场景的功能需求为核心搭建整体结构。建模过程中首先完成基座主体的特征绘制，对阀体的多通接口、手柄安装位、压力表连接端分别做参数化建模，保证各接口的同轴度、装配间隙符合实际五金配件的公差标准，避免后续装配出现干涉问题。材质渲染阶段针对不同部件做区分处理：压力表表盘采用哑光白底搭配黑色刻度标识与红色压力阈值标线，表壳做金属镀铬的高反光质感处理，还原工业压力表的真实视觉效果；阀体主体采用黄铜材质的暖金色金属质感，表面做细微的拉丝纹理处理，提升金属部件的真实感；操作手柄采用哑光灰白色工程塑料材质，手柄端部的操作球做光滑的亮面塑料质感，和金属阀体形成明确的材质区分；底部的管路连接件采用橙色硬质塑料材质，相邻的输送管道做深灰色半哑光塑料质感，管道端部的快接结构做防滑纹理的细节刻画，还原工业管路的细节特征。结构设计上，阀组集成了压力实时监测、通路切换、流量调节的多重功能，压力表通过过渡接头垂直安装在阀体顶部，可实时读取管路内部的流体压力，方便操作人员把控加药过程的压力参数；侧面的操作手柄可旋转切换阀体内部通路，实现加药通路的开闭与流向调整；阀体两侧预留标准管路接口，可直接和常规加药管路对接，无需额外定制转接头。建模过程中对所有活动部件做了装配约束模拟，手柄的旋转行程、压力表的安装限位都和实际产品的活动范围保持一致，可直接用于装配工艺演示、产品宣传渲染等场景，整体模型的细节还原度高，各部件的比例协调，既满足工业设计的严谨性，也具备良好的视觉展示效果。
