多槽V型传动皮带轮配三十毫米轴径

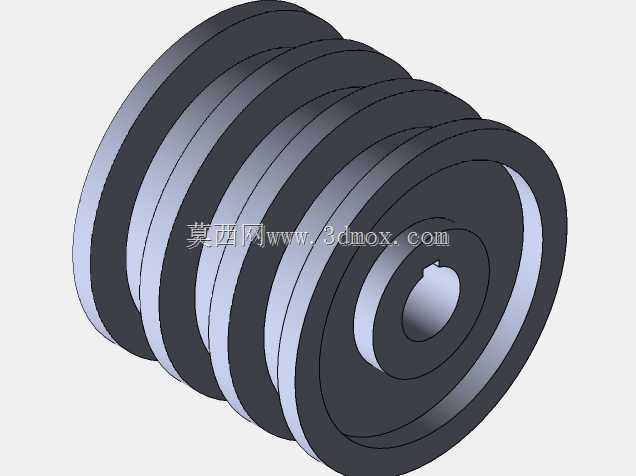

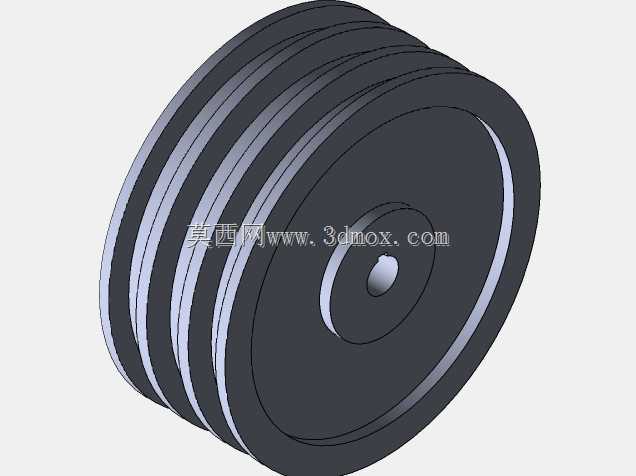

　　在常规工业传动改造项目里，多槽皮带轮往往是电机端与负载端动力衔接的核心部件，这套带轮结构适配直径30mm的输出轴，轮体外缘加工出五道独立的V型带槽，可同时嵌套多根三角带完成大扭矩传递，相比单槽带轮，它能在不加大带轮径向包角的前提下分散单根皮带的承载负荷，避免单根皮带过载打滑、过早疲劳断裂的问题，在砂石生产线的破碎设备驱动端、中小型农机的动力输出工位、车间老旧输送机的传动改造场景中都十分常见。从实际安装边界来看，带轮最大外圆直径做到140mm，轴向整体长度延伸至300mm，这个尺寸选型并非随意设定：140mm的轮径和电机端小带轮搭配后，能把电机额定转速按预设传动比降至负载工作转速，既不会因轮径过小导致皮带弯曲应力过大、

　　反复弯折出现帘布层断裂，也不会因轮径过大额外占用机组横向安装空间；300mm的轴向长度对应五道带槽的排布间距，槽与槽之间预留了足够的轮缘凸肩，一方面能给每根三角带留出独立的运行轨迹，避免多根皮带运行时互相摩擦蹭边，另一方面凸肩的厚度也保证了轮体整体刚性，在满负荷传动时轮缘不会因侧向张力出现微变形，防止皮带脱槽飞出。设计这套带轮结构时，首先要匹配30mm轴径的配合公差，轮毂内孔和轴采用过渡配合，轴端预留键槽安装平键，靠键的侧面剪切力传递扭矩，避免带轮和轴之间出现相对转动；轮毂部分做了加厚处理，从内孔到轮缘的辐板过渡位置设置了均匀的壁厚，既不会因壁厚过大导致整体转动惯量过高、电机启动时负载冲击变大，

　　也不会因壁厚太薄在铸造或机加工环节出现缩孔、震刀变形的缺陷。外缘的V型槽角度严格遵循通用三角带的楔角标准，槽的侧面粗糙度控制在合理区间，既能保证皮带嵌入后两侧面充分贴合、靠摩擦力传递动力，也不会因粗糙度过大过快磨损皮带两侧的橡胶层。现场安装时要先核对带轮的轴向定位尺寸，保证电机端带轮和负载端带轮的端面处于同一平面，若两带轮偏斜，多根皮带会出现受力不均的情况，短的皮带过载拉长、长的皮带打滑丢转，还会产生异常的轴向窜动力拉扯轴承；轴向排布的五道槽位可以根据实际传递扭矩的需求选择挂载皮带的数量，小负载工况下挂三根皮带即可满足动力传递，大扭矩工况下挂满五根，冗余的承载能力也能在单根皮带出现意外断裂时，剩余皮带仍能短时间维持设备运行，

　　避免突发停机造成生产线物料堆积。带轮的轮缘两端还做了小尺寸的挡边凸起，哪怕设备运行中出现短暂的皮带跑偏，皮带也不会直接从轮体侧面滑出，给运维人员留出停机调整的缓冲空间。在三维建模过程中，所有槽型轮廓、轮毂过渡圆角、内孔键槽的尺寸都完全贴合实际加工工艺，没有出现无法落地的异形结构，不管是直接用于铸造成型后上机加工，还是作为传动系统选型校核的数模参考，都能直接完成装配干涉检查、带轮包角验算、轴系负载受力分析等工作，不需要二次对结构进行大幅修改。
