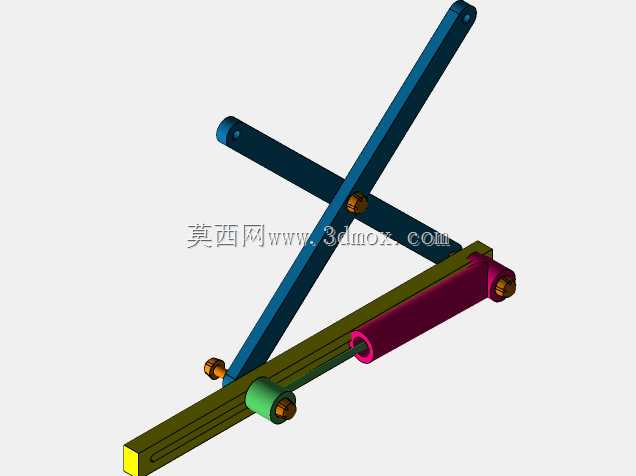

这套剪式液压顶升支撑机构,在车间工位举升、轻型工装台高度调节、小型物料转运车的升降承载场景中使用频率很高,日常产线里需要把工件抬升到适配人工装配、检测工位高度的场合,都能见到这类结构的身影。整套机构的核心承载逻辑靠两组交叉布置的长剪臂完成,剪臂采用长条形等截面型材加工,臂身两端都预留了同轴铰接孔,其中一组铰接点作为固定回转支点,另一组支点沿着底部基座的长导向槽做直线滑移,当液压油缸伸出时,滑移端被油缸推力推动沿槽向固定支点方向收拢,两组交叉剪臂的夹角随之变化,顶端的承载平台就会平稳抬升,油缸回缩时剪臂夹角张开,平台同步下降,整个运动过程没有额外的复杂传动链,动力传递路径非常直接。
从结构设计的思路来看,剪臂的截面选型首先要校核举升额定载荷下的弯曲应力,长剪臂在举升中位时受力工况最恶劣,此时臂身承受的弯矩达到峰值,建模时特意在臂身铰接孔位置做了局部加厚衬套,避免销轴反复回转磨损后出现孔位扩孔、间隙窜动的问题。底部的基座采用双平行长导轨布局,滑移侧的铰接轴两端都装配了导向滑块,滑块和导轨接触面预留了合理的配合间隙,既保证滑动顺畅不卡滞,也能承受侧向偏载带来的倾覆力矩,不会出现剪臂侧向扭动的情况。驱动单元选用的是双耳环式液压油缸,油缸的尾端铰接在基座靠近固定支点的位置,油缸活塞杆端则铰接在剪臂中部的连接销轴上,这种布置方式能让油缸的推力全程保持较高的力臂效率,不会在举升到最高位置时出现推力死点,油缸两端的铰接点都配置了自润滑轴承,长期往复摆动不需要频繁加注润滑脂,维护工作量很小。
实际布局的时候,整套机构的安装边界需要提前在整机布局里预留足够空间:最低位状态下,剪臂近乎平铺在基座上方,整体总高度很低,可以直接嵌入到工装台、转运小车的底盘框架内部,不会额外占用过多垂向空间;当油缸全伸举升到最高位时,剪臂交叉角度接近直立,此时顶端平台的升程可以达到最低位高度的数倍,满足不同工位的高度差需求。基座的两端都预留了安装固定孔位,可以直接通过螺栓锁固在设备底盘或者车间地面的预埋钢板上,顶端承载平台的安装面也加工了阵列螺纹孔,方便用户根据自己的工件承载需求加装台面、定位夹具或者输送辊道。
建模过程中所有铰接位置的装配关系都按照实际装配逻辑做了配合约束,销轴和臂身孔位的同轴度、滑块和导轨的平行度都在装配环境里做了校验,运动仿真时可以直观看到整个举升、下降全程的部件运动轨迹,不会出现部件干涉、油缸行程超出极限位置的问题。剪臂的长度比例经过匹配优化,在保证最大升程的前提下,避免臂身过长导致最低位时整机纵向尺寸过大,同时油缸的行程参数和剪臂的运动行程做了匹配,油缸两端的铰接点位置经过反复调整,保证在整个举升区间内油缸的摆角都处在合理范围,不会出现油缸和剪臂、基座发生磕碰的情况。
这类剪式顶升结构相比单立柱直顶的升降方案,侧向稳定性要强很多,交叉剪臂本身就构成了稳定的平行四边形支撑结构,即便承载工件存在一定偏载,也不会出现平台倾斜、晃动感明显的问题,日常在轻型装配工位、仓储小型货物举升、设备检修辅助支撑的场景下,不需要搭配额外的导向立柱,结构紧凑且承载冗余度充足,加工制造时所有结构件都可以采用常规型材切割、钻孔、焊接工序完成,不需要特殊的定制加工工艺,制造成本和后期维护成本都控制在较低水平。
