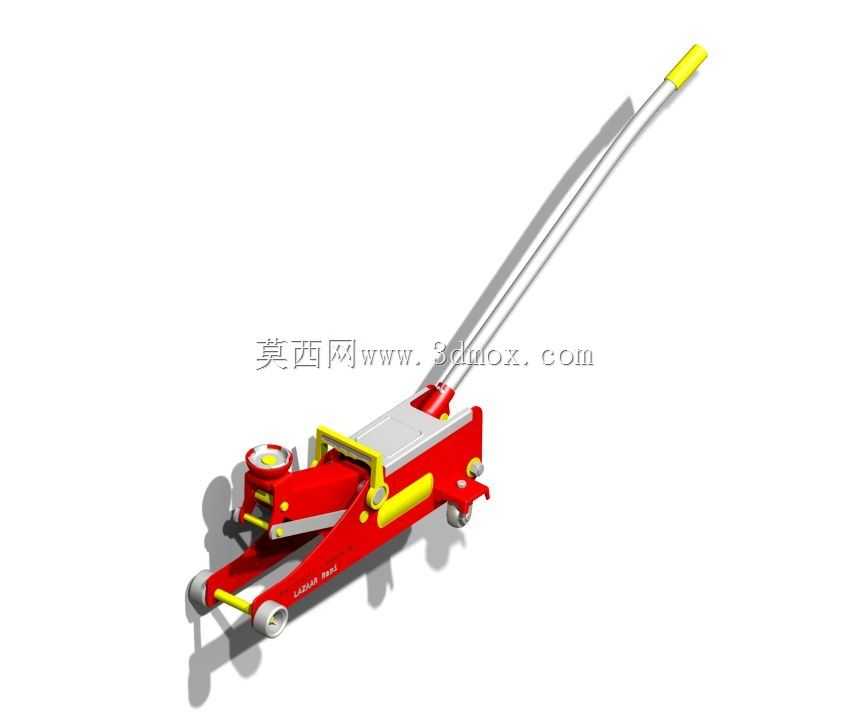

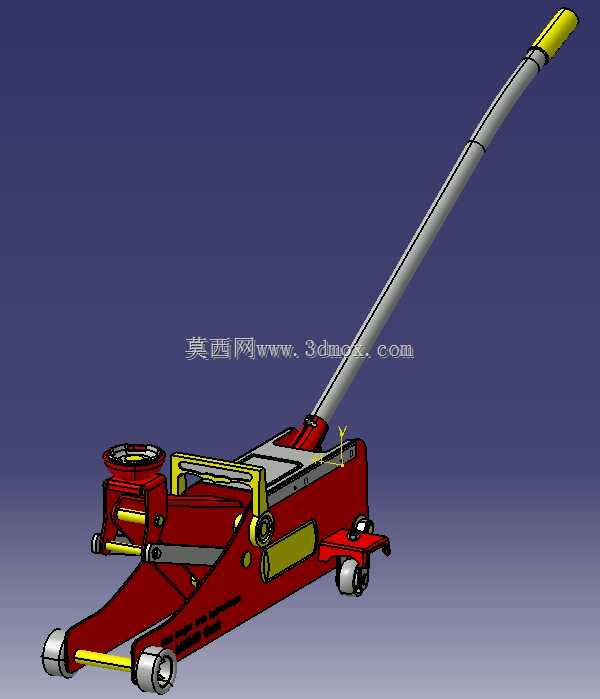

卧式液压车载起重千斤顶三维结构

　　在商用车维保、乘用车快修门店以及户外应急救援场景中，卧式液压千斤顶是抬升车辆底盘、腾出轮胎拆装与底盘检修作业空间的核心手动工具，区别于立式剪式千斤顶的小行程、高支撑点局限，这类卧式结构的作业起始高度更低，能够适配底盘离地间隙更小的家用轿车、低趴改装车型，同时长压杆的力臂设计让单人操作时的压杆作用力更小，无需借助加长套管就能完成额定载荷下的抬升动作。从结构设计逻辑来看，这款卧式液压千斤顶采用了整体式冲压焊接底座作为承载基体，底座前端的两个万向脚轮与后端的定向支撑轮，既保证了设备在平整汽修工位地面上的推移灵活性，也让抬升过程中底座受力时的接地面积足够分散，避免局部压强过大压损环氧地坪或者松软地面。

　　核心的液压举升单元布置在底座中部的腔体内，压杆的铰接点做了衬套耐磨设计，长期反复压动作业时不会出现铰接点旷量导致的压杆晃动感，举升臂的铰接销轴采用了调质处理的合金钢材质，配合轴套的润滑储油槽设计，能够降低频繁举升回落过程中的铰接磨损，延长设备的无故障使用周期。举升臂顶端的支撑托碗做了内凹防滑结构，托碗表面的橡胶垫能够避免金属托碗直接接触车辆底盘的支撑加强筋，防止顶坏底盘防腐涂层或者造成钣金变形，托碗的高度调节范围覆盖了常见家用车从最低离地间隙到轮胎完全离地的抬升行程，作业时无需额外加装垫块就能满足多数车型的抬升需求。从安装与作业边界来看，这款千斤顶的收纳状态整体长度控制在常规家用车后备箱储物格的容纳范围内，压杆可以拆卸或者折叠收纳，

　　不会占用过多后备箱储物空间，作业时的底座展开宽度不会超过车辆单侧轮胎的外侧边界，在路边应急换胎时无需占用过多车道宽度，能够适配狭窄路边的应急作业场景。液压回路的设计上采用了单向阀保压结构，当举升到目标高度后，即使压杆不再施加作用力，支撑托碗也不会出现缓慢回落的泄压问题，保障车底作业人员的操作安全，卸荷阀的旋钮布置在压杆底座的侧面，操作时用压杆端部的卡槽就能拧动卸荷阀，控制回落速度，不会出现突然快速下落导致的车辆冲击。在结构细节处理上，举升臂的侧面做了加强筋冲压结构，在不增加整体壁厚与设备重量的前提下，提升了举升臂的抗弯截面模量，即使在额定载荷的偏载工况下，也不会出现举升臂弯折变形的问题，底座的尾部做了圆弧过渡处理，

　　推移过程中不会刮蹭地面或者磕碰车辆保险杠。这类液压千斤顶的应用场景并不局限于汽修作业，在小型设备安装、重物短距离抬升移位的场景中，也可以作为低位抬升工具使用，只要支撑面平整、载荷在额定范围内，就能稳定完成抬升动作，相比手拉葫芦、撬棍等工具，低位作业的适配性更强，操作门槛更低。建模过程中对液压腔的活塞行程、举升臂的四连杆运动轨迹做了完整的运动仿真验证，确保举升全程托碗始终保持水平状态，不会出现托碗倾斜导致的支撑滑脱风险，所有铰接点的配合间隙都按照实际工装公差做了预留，模型装配后能够完整模拟压杆压动、举升上升、卸荷回落的全流程动作，没有运动干涉的问题。
