便携蓝牙智能音箱环形腔体结构

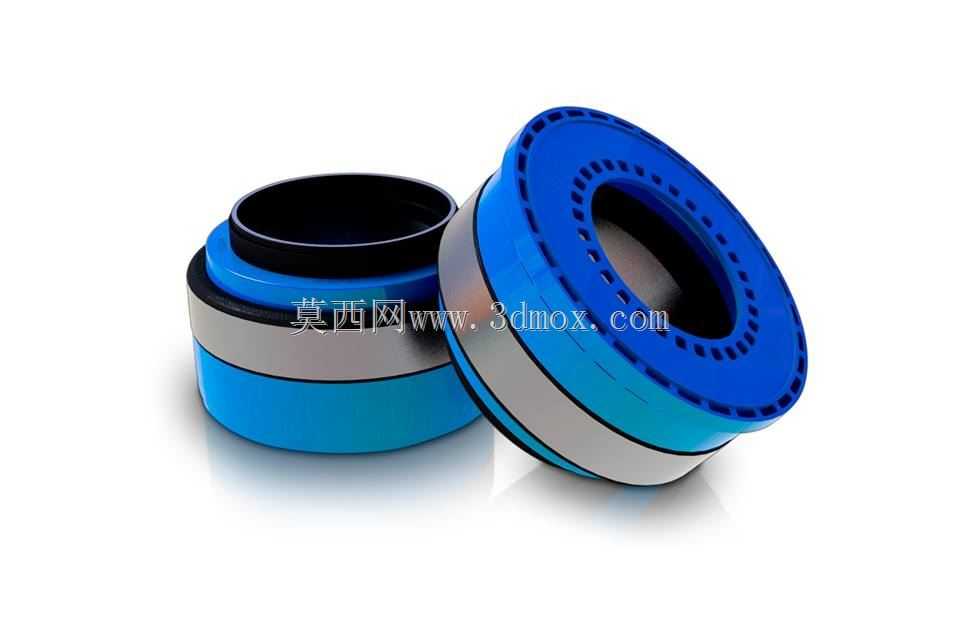

　　该三维结构围绕便携蓝牙音箱的整机形态展开，主体采用上下叠置的短圆柱腔体布局，其中一只腔体以倾斜姿态展示，能够同时观察端面出声孔阵列、侧壁分层结构与底部装配关系。端面蓝色区域布置密集的环形出音孔，孔位沿圆周方向均匀排布，既承担声学透声功能，也形成辨识度较高的外观特征；侧壁由蓝色外壳、银色装饰环与黑色密封段交替组成，各层之间保留明确的装配台阶，便于在结构设计阶段核对壳体扣合、胶圈压缩与装饰件定位关系。

　　从实际使用场景看，这类短圆柱音箱多用于桌面近场听音、户外随身播放和会议环境扩声。圆柱形态没有尖锐棱角，放置在背包、桌面或车载杯架附近时，磕碰风险较低；环形端面开孔可让声音沿轴向扩散，配合侧向腔体反射，在小空间内形成较均匀的声场。建模时需要重点处理出声孔与内部扬声器单元的对位关系：孔阵不能被内部筋位遮挡，孔边到扬声器振膜的距离要预留防尘网和泡棉压缩空间，避免装配后出现气流噪声或高频衰减。

　　腔体内部通常需要容纳扬声器、被动辐射器、电池包、主控板和蓝牙天线。外壳分层并非单纯装饰，银色环带可作为中框加强件，提高圆柱壳体的径向刚度，减少大音量下的壳体共振；蓝色上下壳承担外观面和防护作用，黑色段则可设计为防滑胶圈或底盖密封区。若产品具备防水要求，上下壳结合面应沿圆周布置连续密封槽，槽宽和胶圈线径需根据壳体材料公差匹配；按键、充电口和指示灯区域也要在圆柱侧壁上预留独立密封位置，不能与出声孔气流通道发生干涉。

　　安装边界方面，短圆柱直径决定了扬声器口径和电池排布方式。模型中腔体比例接近矮胖型，适合采用单只全频单元加底部被动辐射器的方案：轴向空间留给振膜运动和后腔容积，径向空间布置环形电池或弧形主板。底部需要保留平整支撑面，防滑垫高度不宜过大，否则会抬高整机并影响低频反射；端面开孔区外侧应设置略微凸起的保护边，使音箱平放或倒置时孔网不直接接触桌面。侧壁装饰环与外壳的分模线最好沿圆周方向布置，便于注塑脱模和后续表面处理，也能减少纵向拼缝对外观完整性的破坏。

　　结构校核时，不能只关注外观曲面是否光顺。圆柱壳体在跌落时最容易受冲击的位置是上下端面边缘和装饰环搭接处，因此内部螺钉柱、卡扣和加强筋应靠近受力路径布置，避免悬空主板直接承受冲击。出声孔数量、孔径和开孔率需要与声学目标联动：孔径过小容易堵塞并增加风阻，孔径过大则影响防尘网贴合和端面强度；孔阵内侧应留出网背胶宽度，外侧保持均匀边距，使视觉节奏与加工工艺一致。

　　三维建模过程中，可将整机拆分为上壳、下壳、装饰环、密封件、扬声器、电池仓和端盖等子装配，先建立圆柱基准轴线，再用旋转特征控制主体轮廓，最后阵列生成端面孔位。倾斜展示件适合用于检查孔深、壁厚和层间台阶，直立件则用于核对底部平面、堆叠关系和外部接口位置。对于结构设计人员，该模型的价值不在于单一曲面造型，而在于把声学开孔、壳体密封、装饰分层、内部器件容纳和便携使用边界集中在一个紧凑圆柱腔体中，能够直接服务于消费类音箱的方案评审、干涉检查和加工可行性分析。
