手摇三轮残疾人代步轮椅结构设计

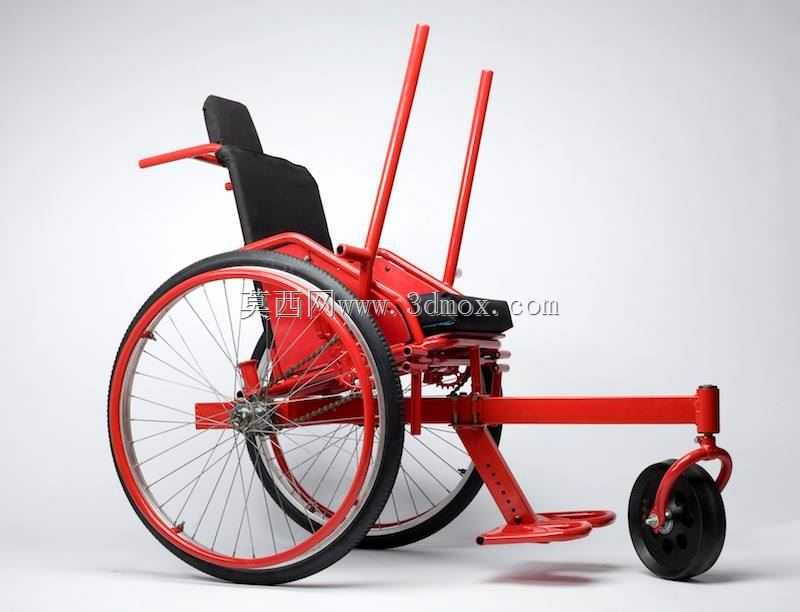

　　该代步辅具采用后置大轮、前置单小轮的三轮布局，整体以红色金属管材作为承载骨架，搭配黑色靠背坐垫，结构重心落在后侧双驱动轮区域，前轮通过弯管转向支架连接主车架，承担转向与前端支撑作用。从实际使用场景看，这类设备主要服务于下肢行动障碍人群，可在社区道路、平整室内通道、康复训练场地等环境中完成短距离自主移动，使用者通过手部施力驱动后轮，既能够满足日常出行需求，也可在上肢力量训练过程中辅助完成康复活动。

　　车架部分以圆管弯折焊接为核心成型方式，两根竖直长管从后轮轴附近向上延伸，既可为靠背提供侧向支撑，也能在使用者向后倚靠时分散载荷，避免靠背区域出现应力集中。主承重横梁沿车身纵向布置，后端衔接后轮轴安装座，前端延伸至转向轮支架，管段之间的连接节点均做了贴合管材轮廓的搭接处理，焊接后可形成连续传力路径，在承受使用者体重以及路面颠簸冲击时，载荷能够从坐垫支撑区域顺畅传递到两轮接地点。后轮采用大直径辐条轮结构，轮圈与轮胎的组合具备较好的越障能力，面对小尺寸门槛、路面轻微凸起时，大轮半径可降低翻越阻力；手轮圈与后轮同轴布置，使用者握持手轮圈即可直接驱动轮体转动，传动路径短，操作反馈直接，不需要额外设置复杂的链传动变速机构，后期维护时仅需检查轮轴紧固状态与轮胎磨损情况即可。

　　前置小轮选用实心橡胶轮，搭配万向转向节，转向节的回转轴线保持适当后倾角度，推行或者自主行驶过程中前轮可自动回正，低速移动时不会出现摆头现象。前轮支架与主车架前端的连接位置预留了安装调节空间，装配时可根据实际轮体尺寸调整支架伸出长度，保证前轮接地点与后轮轴线之间的轴距处于合理范围：轴距过短会导致整车俯仰稳定性不足，过坡时容易出现前倾趋势；轴距过长则会增大转向所需空间，影响狭窄通道内的通行灵活性。脚踏区域采用冲压成型的金属踏板，表面预留防滑凸起，踏板支架从主车架下方向前延伸，高度设置在使用者自然屈膝时双脚可平稳放置的位置，踏板边缘做折边处理，既提升自身刚度，也能避免尖锐边角磕碰。

　　靠背与坐垫为分体式软垫结构，靠背通过紧固件固定在后方竖管之间，坐垫支撑框架贴合人体坐姿轮廓，软垫可分散臀部与背部的局部压力，长时间乘坐时降低压疮风险。靠背后方设置的横向推把可供陪护人员在使用者体力不足时辅助推行，推把高度适配成年人自然站立握持的姿态，推行时不需要过度弯腰。整车的安装边界需要重点关注几个尺寸关系：后轮两侧外沿之间的宽度要满足常规门洞通行要求，同时保证轮体与车架侧管之间留有足够间隙，转向过程中前轮不得与脚踏支架、主横梁发生运动干涉；后轮轴的安装同轴度需要在焊接工装中保证，两侧轮子转动时不得出现偏摆，否则行驶过程中会出现走偏、轮轴额外受径向力的问题。

　　设计过程中还需考虑管材壁厚的选型，主承重管段需要承受冲击载荷与长期交变载荷，壁厚过薄会在焊接热影响区出现强度下降，日常使用中容易产生裂纹；扶手、靠背支撑等非直接承载管段可在满足刚度要求的前提下适当优化壁厚，控制整车整体重量，方便使用者自行挪移或者陪护人员搬运。所有外露金属管口均做封堵处理，避免雨水、灰尘进入管内壁造成锈蚀，紧固件选用标准件，后期更换时可直接采购通用规格，降低辅具的长期使用维护成本。
