盘式回转手轮传动操作构件

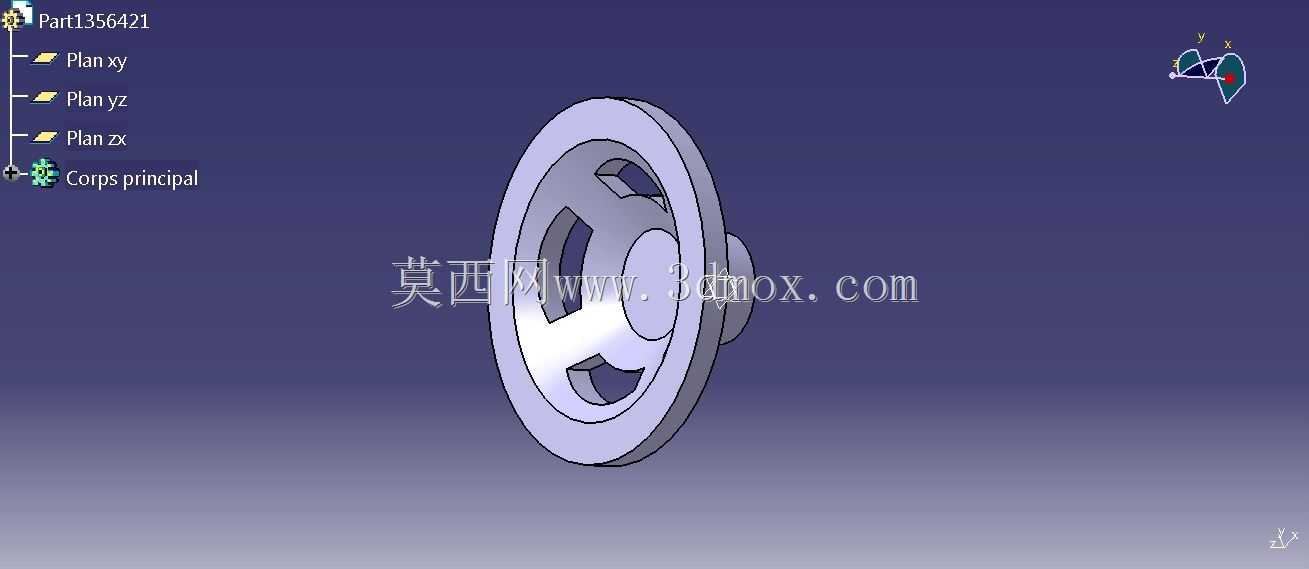

　　该盘式回转操作构件属于手动调节类机械传动部件，整体为同轴回转结构，主体由外缘环形轮圈、中部镂空辐板、中心同轴安装轮毂三部分构成，轮圈为连续闭合环形截面，作为操作人员施力握持的部位，表面过渡圆滑无尖锐棱角，握持施力时受力均匀，可避免操作过程中出现应力集中导致的局部形变；中部辐板采用三处对称镂空的减重设计，在保证整体结构刚性的前提下，大幅降低构件自身重量，减少转动过程中的转动惯量，让手动操作更省力，镂空区域同时可作为转动对位的观察窗口，操作人员可透过镂空位置观察后方轴端的刻度标记或安装对位标识，快速判断回转角度。中心轮毂为阶梯轴套结构，设置有与传动轴配合的安装孔位，轮毂与辐板、轮圈之间采用圆弧过渡衔接，避免截面突变带来的应力集中，轮毂侧端延伸出的小直径轴段可用于安装锁紧螺母、定位销或者角度限位块，实现手轮与传动轴的周向固定与轴向限位，防止转动过程中出现松脱窜动。

　　从实际应用场景来看，这类手轮构件广泛配套在各类需要手动微调的工业设备上，常见于机床进给调节机构、阀门启闭操作端、工装夹具的锁紧调节位、输送设备的张紧调整结构、小型试验设备的参数调节轴端。在机床设备中，该手轮安装在进给丝杆的外伸轴端，操作人员转动手轮即可带动丝杆回转，将回转运动转化为工作台的直线进给运动，通过控制手轮的转动圈数精准控制工作台的移动距离，镂空辐板的设计也方便操作人员在转动过程中观察手轮后方的刻度盘，读取进给位移数值；在工业管路上的手动阀门端，手轮与阀杆配合，转动手轮即可带动阀杆升降，实现阀门通路的开启与关闭，轮圈的大直径设计可以放大操作扭矩，操作人员仅需施加较小的握持力即可获得足够的阀杆驱动力，无需额外借助加力杆即可完成高压管路阀门的启闭操作。

　　设计过程中首先确定手轮的核心参数边界：手轮的整体外径根据所需操作扭矩匹配，外径越大则力臂越长，相同握持力下可输出的驱动扭矩越大，针对需要大驱动力的阀门、重型工装调节场景，可适当加大轮圈外径；针对轻型设备的微调场景，则可缩小外径以节省安装空间。中心轮毂的安装孔径需与配套传动轴的直径严格匹配，配合公差选用过渡配合，保证手轮与轴之间无周向相对转动，轮毂上可加工键槽或者径向销孔，通过平键或者圆柱销实现扭矩传递，避免长期转动后出现配合间隙。辐板的镂空形状采用对称圆弧布局，三处镂空区域沿圆周均匀分布，保证手轮整体的质心落在回转中心轴线上，高速转动或者频繁往复转动时不会出现偏心振动，镂空边缘全部做倒圆角处理，既避免应力裂纹，也防止操作时划伤手部。轮圈的截面采用近似椭圆的圆滑造型，贴合人手握持的弧度，长时间连续操作也不会出现硌手的问题。

　　安装边界方面，手轮的轴向总厚度由轮毂长度与辐板厚度共同决定，安装时需要保证手轮背面与设备箱体面板之间预留足够的转动间隙，避免轮圈或者辐板转动时与箱体表面发生摩擦剐蹭；轮毂朝向设备内侧的轴段长度需与传动轴的外伸长度匹配，保证锁紧件安装后不会顶压箱体密封件，手轮外侧可配套安装转动手柄，在轮圈的单侧加装可折叠的摇柄，需要快速转动时可握持摇柄大幅回转，需要微调时直接握持轮圈小角度转动，适配不同的操作需求。构件的材质通常选用铸铁或者增强尼龙，铸铁材质刚性好、变形量小，适合重载操作场景；尼龙材质自重轻、耐腐蚀，适合有潮湿介质或者化工腐蚀的工况，两种材质的结构建模逻辑一致，仅在后期工程图中调整材质参数与表面处理要求即可。建模时优先采用旋转特征生成基础回转坯体，再通过拉伸切除完成三处镂空结构，最后对所有棱边添加圆角特征，保证模型的工艺可制造性，不存在无法脱模或者无法机加工的死角结构。
