通讯设备用带放大镜上挡板结构件

　　该结构件属于手持通讯终端配套的上挡护部件，整体将安装固定板与半球形放大观察罩整合为一体，在现场巡检、线路排查、小型通讯设备调试场景中，操作人员无需额外携带手持放大镜，即可透过端部的半球形透光罩放大查看端子标识、细小接线编号与设备面板刻度，解决户外强光下小字辨识困难、单手操作腾不出辅助工具的实际问题。

　　从安装边界来看，部件上部为平直的安装贴合板，板面上预留多组圆形安装孔，包含不同孔径的定位孔与紧固孔，孔位间距按照对应通讯终端壳体的螺柱布局设定，装配时可直接通过螺钉将挡板固定在终端上壳预留位置，贴合板边缘做折弯翻边处理，翻边高度控制在数毫米区间，既能够遮挡壳体拼接缝隙，避免灰尘、雨水从接缝渗入终端内部，也可提升薄板自身的抗弯刚度，减少手持跌落时挡板出现弯折变形的概率。

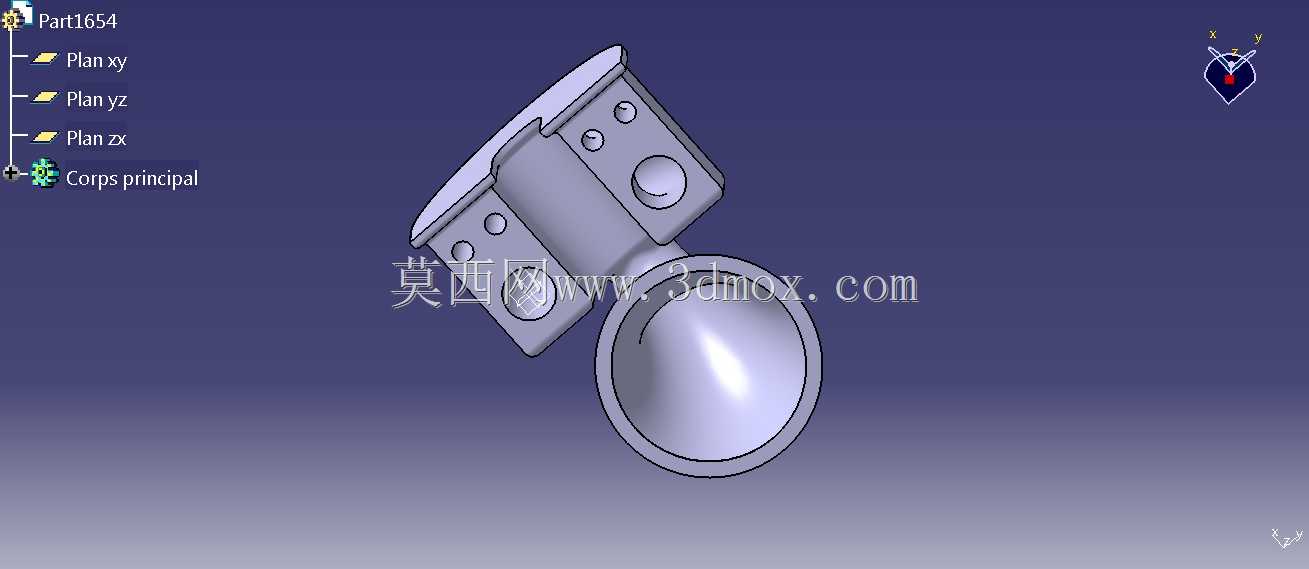

　　端部的半球形放大罩为薄壁回转结构，罩体边缘带有一圈贴合安装面的环形凸缘，凸缘与上部安装板的下端圆弧过渡衔接，过渡区域做圆角处理，避免应力集中在长期握持受力时出现断裂。放大罩的球面曲率按照常用近距离观测的放大倍率设计，罩体壁厚均匀，成型后球面无明显缩痕，透光观察时不会出现视物变形；罩体开口朝向终端面板的显示与按键区域，安装后球面突出终端表面的高度经过控制，既保证足够的放大观测距离，也不会因突出过多导致日常携带时剐蹭背包、口袋，同时球面自身的弧形结构可在终端正面受到磕碰时先行接触外力，缓冲冲击，保护下方的面板按键与显示屏边缘。

　　设计过程中首先匹配终端整机的外轮廓弧度，安装板的外形随终端上壳的曲面走势做适配裁切，板体两侧的切边与终端壳体侧壁齐平，装配后无突兀凸起；孔位排布区分主紧固孔与辅助定位孔，主孔采用稍大的间隙配合孔径，补偿壳体注塑成型产生的微小位置误差，定位小孔用于装配时预先对位，避免螺钉锁附时部件出现偏移。针对薄板刚性不足的问题，在安装板表面对应孔位之间压制浅加强筋，筋位走向沿板体长度方向布置，在不增加板材厚度的前提下提升部件的抗扭能力，整机做跌落测试时挡板不会出现翘曲脱落。

　　实际使用场景中，这类带放大功能的挡板多用于线路施工、机房巡检类通讯终端，操作人员在核对线序、读取小型端口参数时，只需将终端对应区域凑近眼部，透过半球罩即可放大小号文字，挡板本身同时承担上壳防护、遮光、辅助观测三重作用，替代了传统独立挡板加外置放大镜的组合方案，减少零散配件丢失的可能。结构建模时将安装板、翻边、放大罩、凸缘整合为单一实体，各衔接处的圆角、壁厚均匀过渡，后续无论是做钣金折弯加透明罩装配，还是整体采用透明改性材料一体注塑，都可以直接基于该三维结构拆分模具、核对安装干涉，装配后整机的握持边缘无尖锐棱角，长期手持操作不会产生硌手感，挡板覆盖区域可阻挡日常使用中手指汗液、灰尘直接接触终端上壳的拼接缝，降低内部电路受潮进尘的风险。
