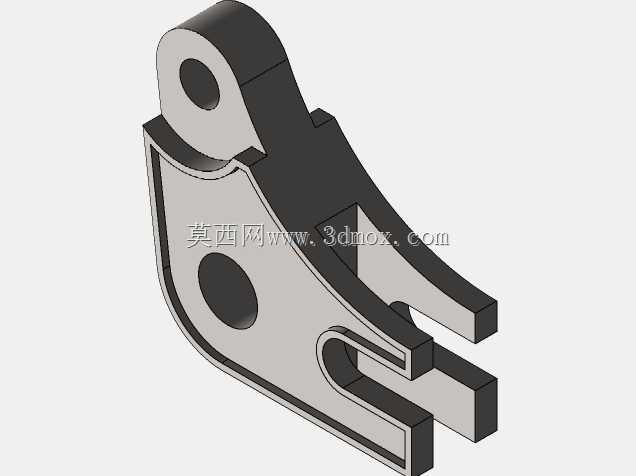

该铰接摆臂构件属于典型的小型传动锁止类机械零件,日常在轻工自动化夹具、小型设备舱门联动机构、手动锁紧装置以及教学实训考核场景中大量出现,零件本身承担绕固定轴摆动、卡位锁止、联动拨叉三个核心功能,是CSWA技能考核中非常具有代表性的综合建模练习题。
从实际装配边界来看,零件上端的同轴圆孔是主铰接回转位,工作时该孔穿入固定销轴,整个摆臂可绕销轴完成小角度往复摆动,孔位周边做了加厚凸台处理,避免销轴长期受径向载荷时出现孔壁压溃、磨损过快的问题;零件左下区域开设的大尺寸通孔属于减重兼辅助安装位,一方面可以在不影响整体刚性的前提下去除多余实体质量,降低摆臂摆动过程中的转动惯量,让手动操作或者小扭矩弹簧驱动时动作更轻快,另一方面该孔也可穿入限位销,约束摆臂的极限摆动行程,防止转动超程后联动部件发生干涉。零件右侧延伸出的平行叉形开口是拨叉配合位,开口槽的宽度与配套从动件的卡入厚度匹配,摆臂绕主销轴转动时,叉口会带动从动件完成直线位移或者角度翻转,槽口端部做了平直止口设计,传递推力时接触面均匀,不会出现局部应力集中导致叉口张口变形的情况;叉形结构下方的带圆弧缺口凸台是锁止卡位,当摆臂摆动到指定工位时,该圆弧缺口会卡入配套的定位销或者弹性顶珠,实现工位保持,避免设备运行过程中摆臂受振动自行松脱移位。
结构设计思路上,该零件采用等厚薄板折弯加局部凸台加厚的组合形式,主体轮廓为不规则异形板,外轮廓曲线随运动包络线绘制,摆动全程不会和周边机架、相邻零部件发生磕碰;零件侧边的折弯翻边全程沿轮廓走向布置,大幅提升薄板构件的抗扭抗弯刚度,普通平板料如果不做翻边,受侧向推力时很容易出现板面翘曲,沿轮廓加高翻边后,截面惯性矩显著提升,即便采用较薄的板材加工,也能满足常规手动机构的强度要求。建模过程中需要先绘制主体外轮廓草图,标注所有孔位中心距、圆弧半径、槽口宽度的关联尺寸,先拉伸生成基础板体,再对上端铰接位做凸台加厚,随后绘制侧边折弯翻边的轮廓,保证翻边和主板交接处的过渡圆角连续,最后处理叉口槽、卡位圆弧缺口的细节特征,所有开孔边缘都可根据实际加工需求添加小倒角,去除锐边避免装配时划伤操作人员。
实际选型适配时,主铰接孔的直径要和选用的销轴直径保持间隙配合,单边预留0.1~0.2mm的活动间隙,保证摆臂转动灵活无卡滞;叉口槽的宽度尺寸要结合从动件的配合厚度设定,间隙过大会导致传动回程间隙过大,定位精度下降,间隙过小则容易出现装配卡涩、滑动阻力过大的问题。零件的整体安装空间仅需覆盖摆臂的完整摆动包络范围,轴向方向预留出翻边厚度、销轴端头以及平垫开口销的装配空间即可,不需要额外的大尺寸安装基座,直接通过主销轴固定在机架立板上就能完成装配,非常适合集成在紧凑空间的小型手动机构、实训教具当中,既可以作为锁止摆臂直接使用,也可以作为三维建模技能练习的典型案例,帮助从业者掌握异形草图绘制、拉伸凸台、薄件特征、配合尺寸校验的完整建模流程。
