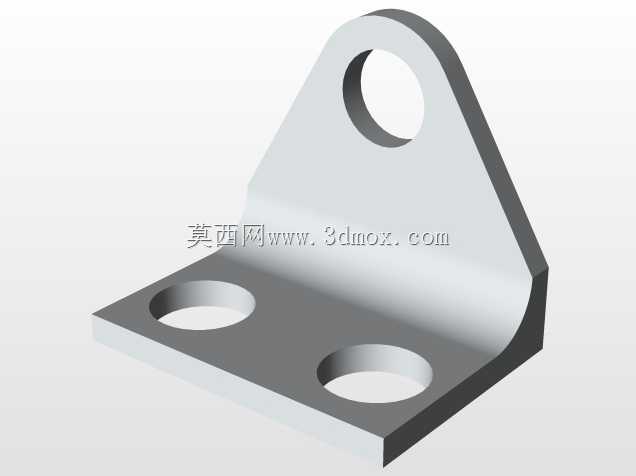

折弯式双孔铰接安装固定支座结构

　　该零件属于轻载设备里十分常见的折弯型铰接固定支座，整体由一块等厚板材经落料、冲孔、90度折弯成型，没有额外拼焊工序，加工路径短，批量制作时成本可控，在小型自动化工作站、教具实训台、通讯外设支架、轻工输送线侧边限位组件中都能看到同类结构的应用。

　　从实际装配逻辑来看，底部水平翼板承担整机贴合安装的功能，板面上开设两个同轴度要求不高的贯通圆孔，孔位沿底板长度方向对称分布，现场安装时可直接穿入内六角螺钉或者螺栓，将整个支座锁附在设备台面、型材框架或者预制基板上。双孔布局的好处很明确：相比单孔固定，它能完全限制支座绕竖直轴线的转动趋势，装配后不会出现受侧向力就偏转松脱的问题；两个孔之间留出足够的跨距，即便安装面存在轻微平面度误差，锁紧后应力也能分散在两片接触区域，不会在折弯根部形成过大的附加弯矩。

　　竖直向上的立板顶部加工出一个大尺寸铰接圆孔，这个孔是整个零件的功能核心：使用时销轴、铰接螺栓或者回转衬套可以从该孔穿过，用来挂载摆杆、连杆、张紧臂、小型翻盖组件或者传感器摆架，让被连接件能够绕孔的轴线完成小角度摆动。立板外轮廓从底板折弯处向上逐步收窄，顶部做成半圆形包边，轮廓圆心与铰接孔圆心重合，这种造型不是单纯为了外观：圆弧外缘到孔壁的料厚处处均匀，销轴受力时孔周的材料承载截面一致，不会出现尖角位置应力集中、长期摆动后裂纹从边角萌生的情况。

　　折弯圆角是这类支座设计里最需要留意的细节。图纸建模时折弯内R需要和所选板材厚度匹配，常规低碳钢钣金取1倍料厚左右即可，既避免折弯外角因为拉伸过度出现开裂，也不会因为圆角过大导致立板和底板的定位面出现虚位。三维建模过程中可以先绘制完整的平板展开轮廓，把三个安装孔在展开状态下一次性切除，再执行折弯特征生成L形形态，这种建模顺序和真实车间的工艺顺序完全对应，后续导出展开尺寸时就能直接给钣金下料或者激光切割工序使用，不需要二次修正孔位偏移。

　　安装边界方面，底板的底面是整个零件的基准贴合面，要求平整无翘曲，两个安装孔的中心距需要和配套机架上的预钻孔位对齐，孔边到底板外缘保留足够的安全边距，防止锁紧螺钉时边缘材料被压溃。立板上的铰接孔轴线和底板安装面保持平行，这样穿入销轴后，摆臂的回转平面会垂直于安装台面，运动过程中不会出现别劲、卡滞。零件整体占用空间紧凑，竖直方向的总高度由铰接孔中心高决定，这个尺寸在设计时需要结合被挂载摆臂的摆动行程校核：要保证摆臂上下摆动全程不会和下方底板、安装螺钉的头部发生运动干涉，横向方向立板两侧留出足够间隙，方便销轴穿入和后续卡簧、开口销的装配操作。

　　工况适配层面，这种一体式折弯支座没有焊缝，不存在焊接变形和焊道疲劳的隐患，日常承受径向铰接载荷时，力流从顶部销轴孔沿着立板两侧斜向传递到底板折弯区域，再均匀分散到两个安装点，整体传力路径顺畅。如果应用在有轻微振动的设备上，还可以在铰接孔内压入尼龙衬套或者铜套，降低销轴和钣金孔的磨损速度，底板和机架之间加装薄防震垫，也能避免长期振动后螺钉出现回松。这类结构造型简单，功能划分清晰，非常适合作为钣金结构设计入门阶段的典型练习案例，建模时需要重点把握折弯系数、孔位工艺性和运动干涉校核这几个核心环节。
