剪式交叉连杆升降调节机构

　　这套剪式交叉连杆机构属于典型的平面连杆升降调节组件，核心由两根长条形交叉摆臂、底部滑移导轨、驱动推杆以及多处铰接销轴构成，整体采用X形交叉布置，依靠摆臂绕中心铰接点的相对转动，配合下端滑块沿导轨的直线位移，实现上端支撑点的高度升降与开合角度调节，在小型升降台、工装夹具高度调节、教学演示机构、认证练习装配体中都有广泛应用。

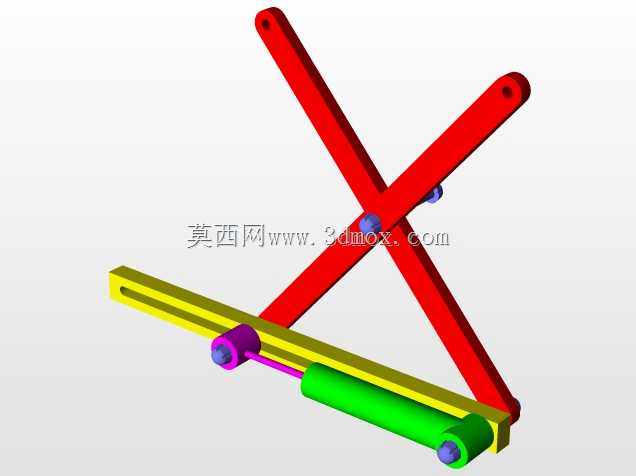

　　从结构布局来看，两根红色长摆臂在中段位置通过中心销轴形成转动副，二者可绕该交点做对称开合摆动；摆臂上端预留铰接孔，用于连接顶部承载平台或外部固定支座，其中一根摆臂的下端同样设置铰接孔，作为固定回转支点，另一根摆臂下端则与滑移座配合，可沿黄色长导轨做水平方向滑动，将摆臂的角度转动转化为滑块的直线运动。底部导轨采用槽型截面设计，既为滑移件提供平直的运动导向，又能承受侧向载荷，避免升降过程中出现摆臂偏摆、卡滞的问题。绿色的驱动推杆横向布置在导轨下方，一端通过紫色铰接座与滑块相连，另一端铰接在导轨端部，推杆伸缩时即可推动滑块沿导轨移动，进而带动整套剪叉臂完成升降动作，紫色连杆则用于传递推杆与滑块之间的驱动力，保证运动传递路径顺畅。

　　设计过程中首先要确定的是剪叉臂的长度与中心铰接点位置，摆臂的有效力臂长度直接决定了机构的最大升降行程与最低闭合高度：中心交点通常设置在摆臂中点附近，可让上下两端的位移量保持对称，若需要获得更大的升高比，也可将铰接点向固定端偏移，但需同步校核摆臂全开与全闭状态下的运动干涉，确保两根摆臂转动到极限角度时不会与导轨、驱动件发生碰撞。所有铰接孔的同轴度需要严格控制，中心销轴、上下端铰接轴的轴线需保持平行，且全部垂直于机构运动平面，否则连杆运动时会产生附加扭转力矩，不仅会增大转动阻力，长期运行还会造成销轴偏磨、孔位变形。

　　安装边界方面，整套机构为平面运动结构，侧向厚度主要由摆臂板材厚度、铰接轴的轴向长度以及导轨宽度决定，布局时需要在摆臂两侧预留足够的转动空间，避免周边设备构件侵入摆臂的摆动扫掠区域。底部导轨需要保持水平安装，其直线度误差会直接影响滑块的移动阻力，若导轨安装面存在翘曲，滑块运行到中段时可能出现卡涩。驱动推杆的行程需要与滑块的有效滑移距离匹配：推杆完全缩回时，滑块移动到靠近固定铰接点的一侧，剪叉臂处于收拢状态，整体高度最低；推杆完全伸出时，滑块向导轨远端移动，两根摆臂的夹角变大，顶部支撑点抬升到最高位置，设计时需要在滑块的两个极限位置设置机械限位，防止推杆过推造成机构死点或构件过载。

　　从受力特性来看，剪式机构具备行程放大与力的转换特性，顶部承载的垂直载荷会分解为摆臂的轴向压力与滑块处的水平侧向力，因此导轨需要具备足够的抗弯刚度，滑块与导轨之间的配合间隙也要控制在合理范围，间隙过大容易导致升降过程中出现晃动，间隙过小则会提升加工与装配精度要求，增加运动摩擦阻力。各铰接位置采用销轴加轴套的配合形式，既可以降低转动摩擦磨损，也便于后期维护更换易损件，铰接处的轴向固定需要保证销轴不会在运动中脱出，同时又不限制摆臂的自由转动。

　　这类机构的优势在于结构简单、承载稳定性好、升降过程中顶部支撑点始终保持垂直升降，不会出现水平方向偏移，既可以作为独立的小型升降工作台使用，也可以嵌套在多段剪叉结构中组成大行程升降设备，在自动化生产线的高度调节工位、物料举升辅助装置、教学实训的连杆运动演示场景中都能适配，建模时需要逐一验证每个运动副的配合关系，模拟全开、全闭以及中间任意位置的运动状态，排查构件之间的干涉问题，保证实际装配后机构动作连续顺畅。
