玩具拖拉机注塑模具及产品结构设计

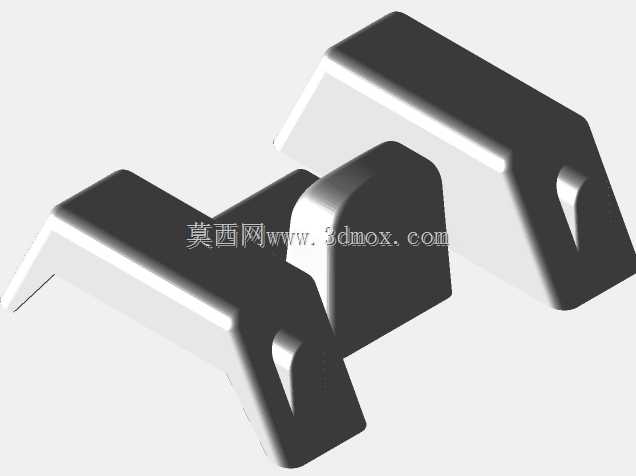

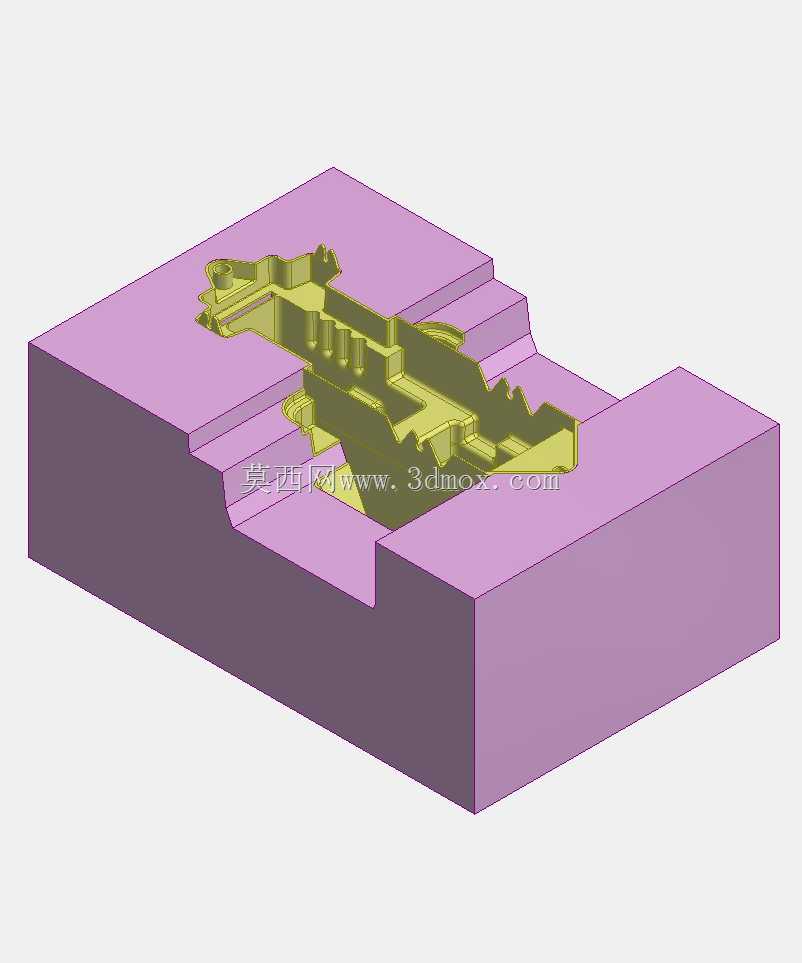

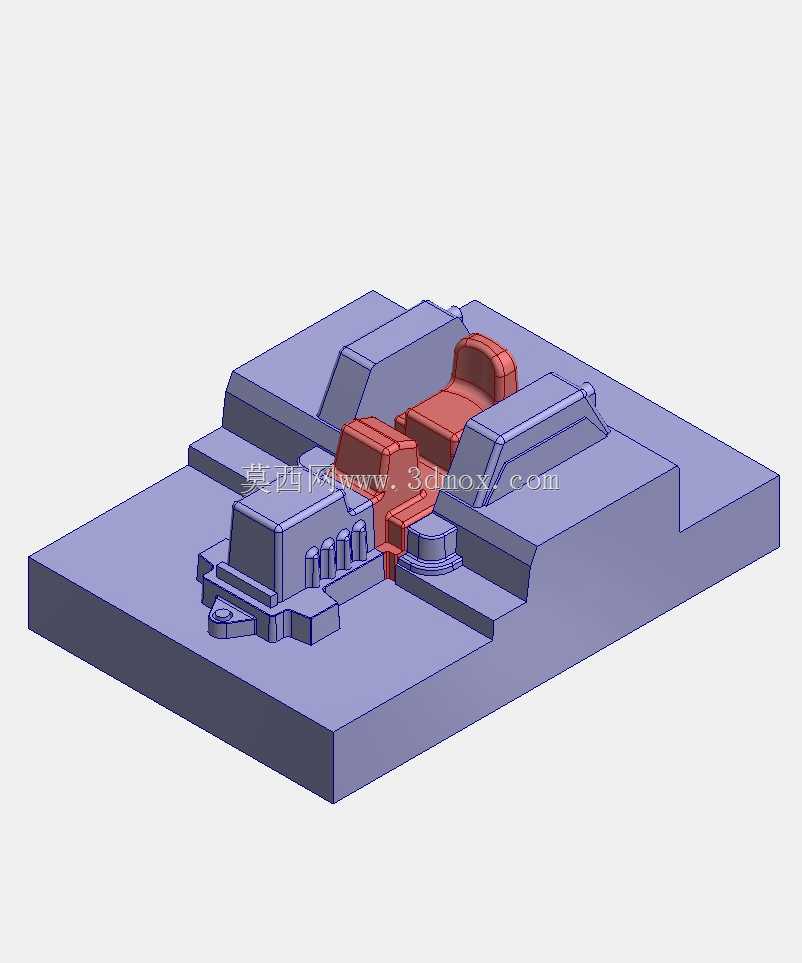

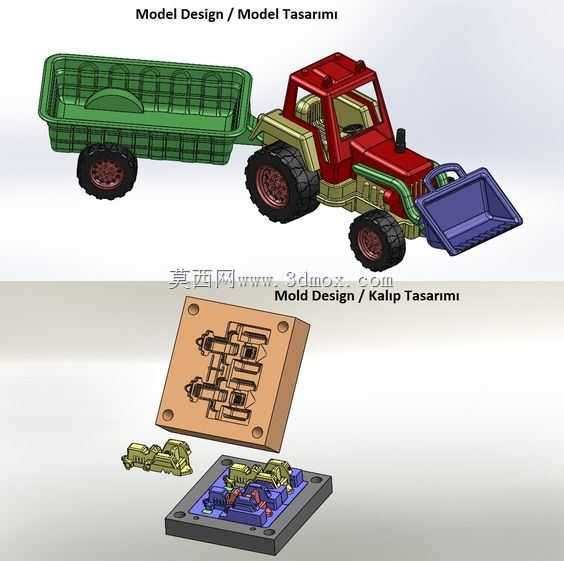

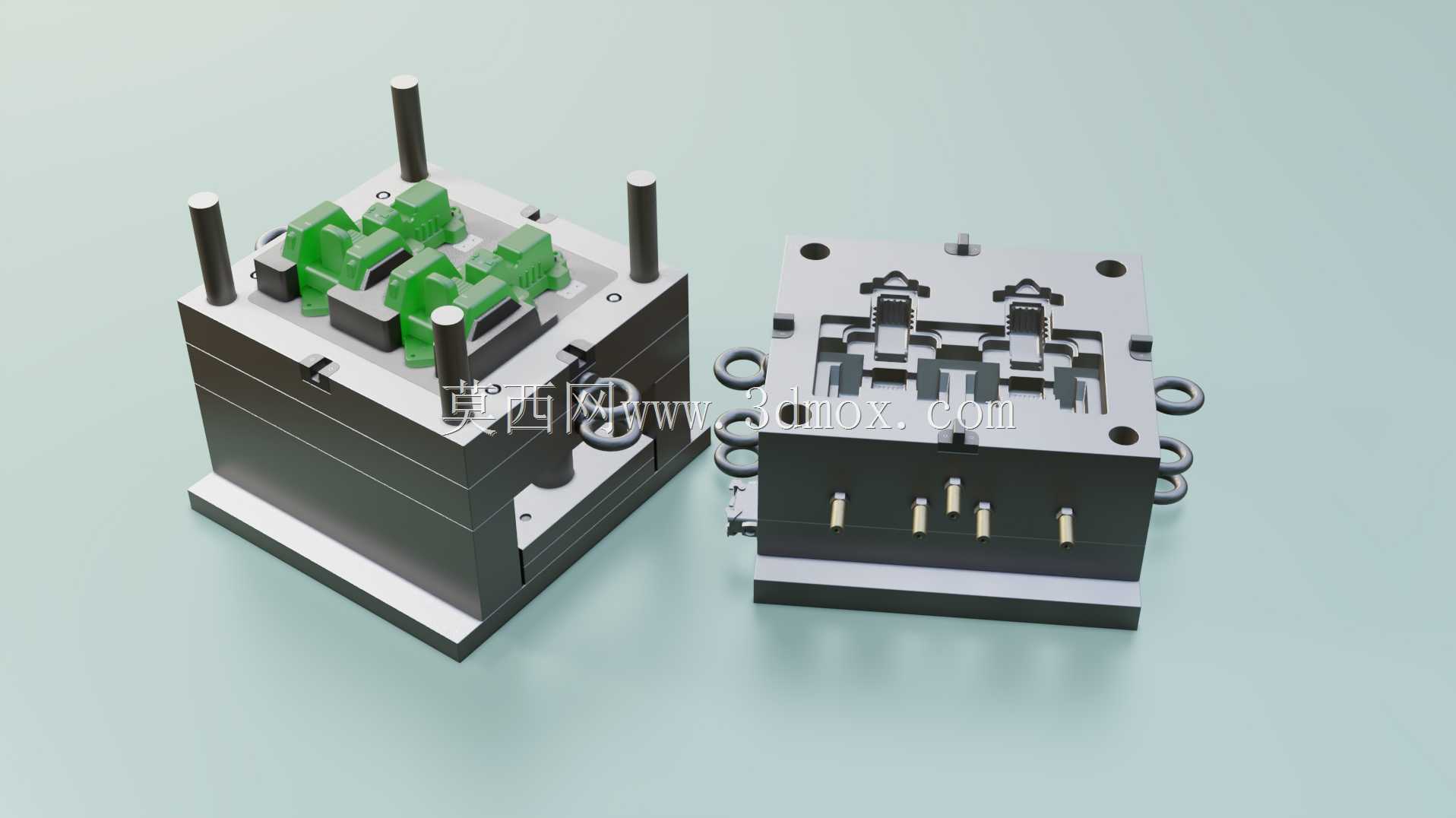

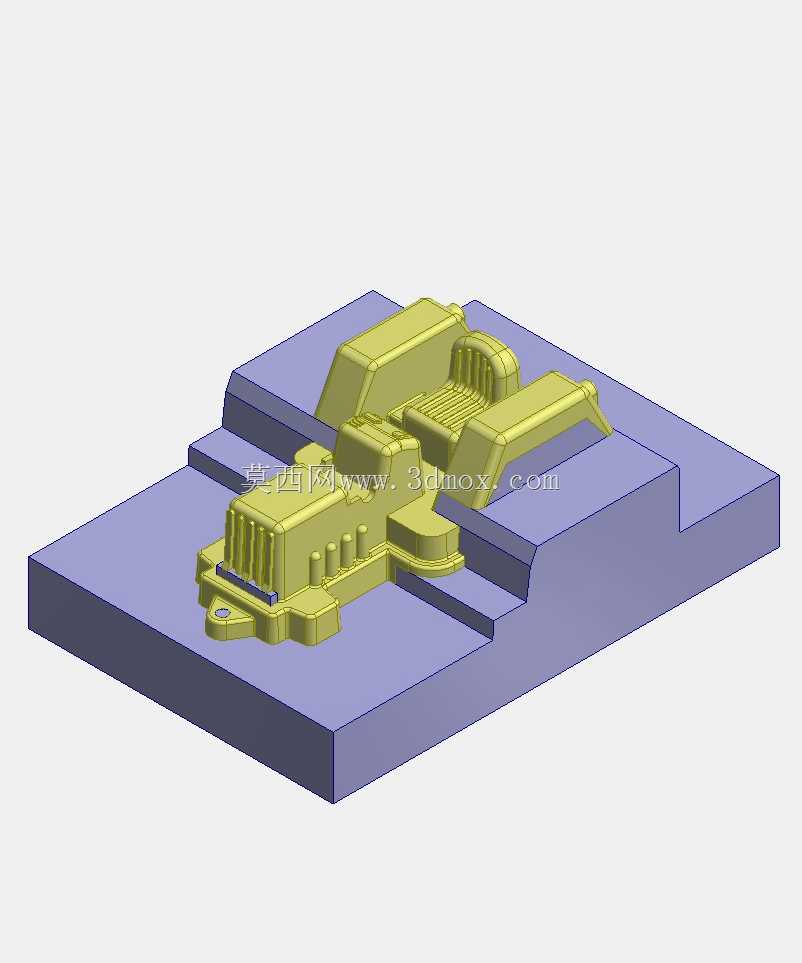

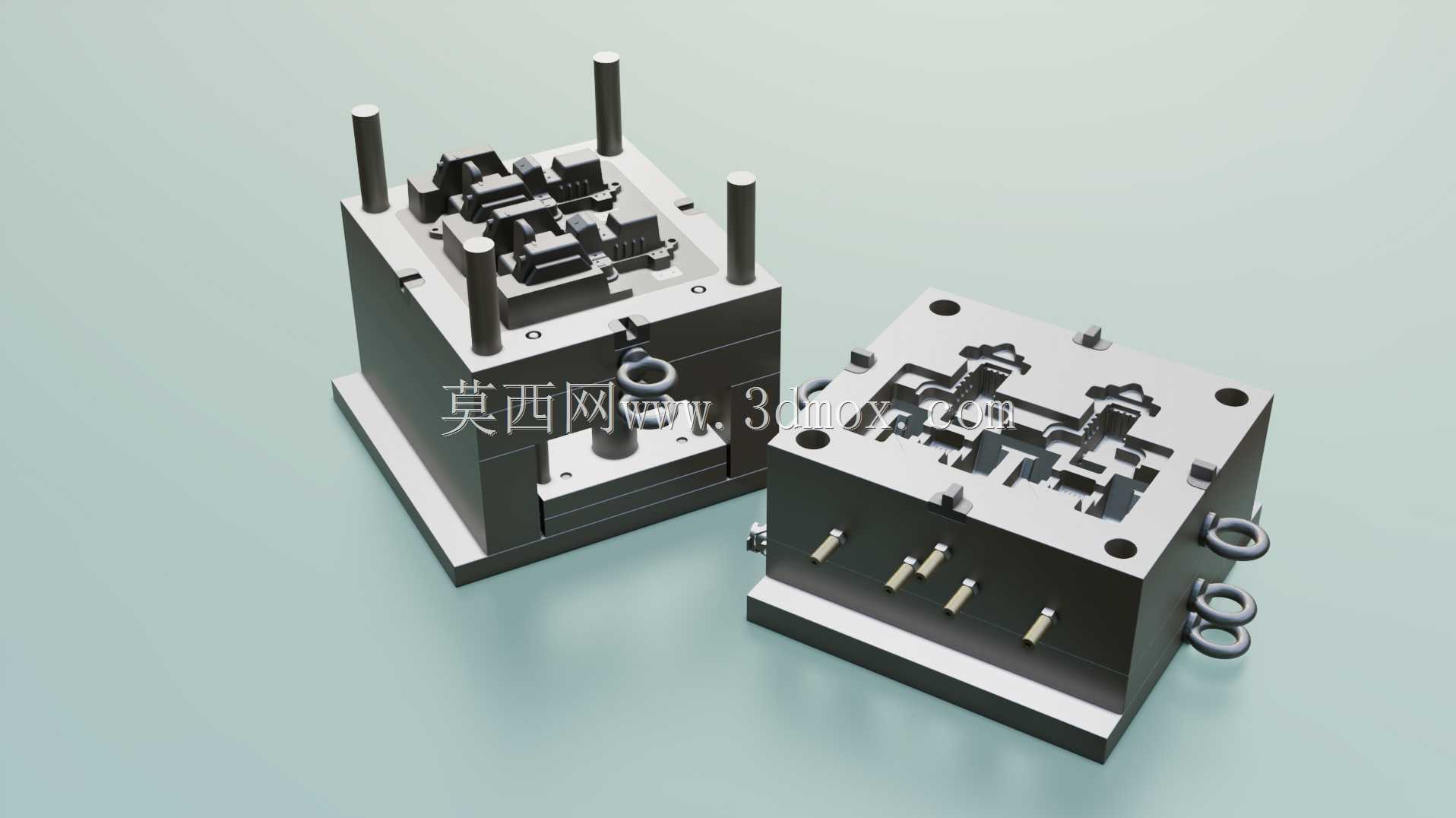

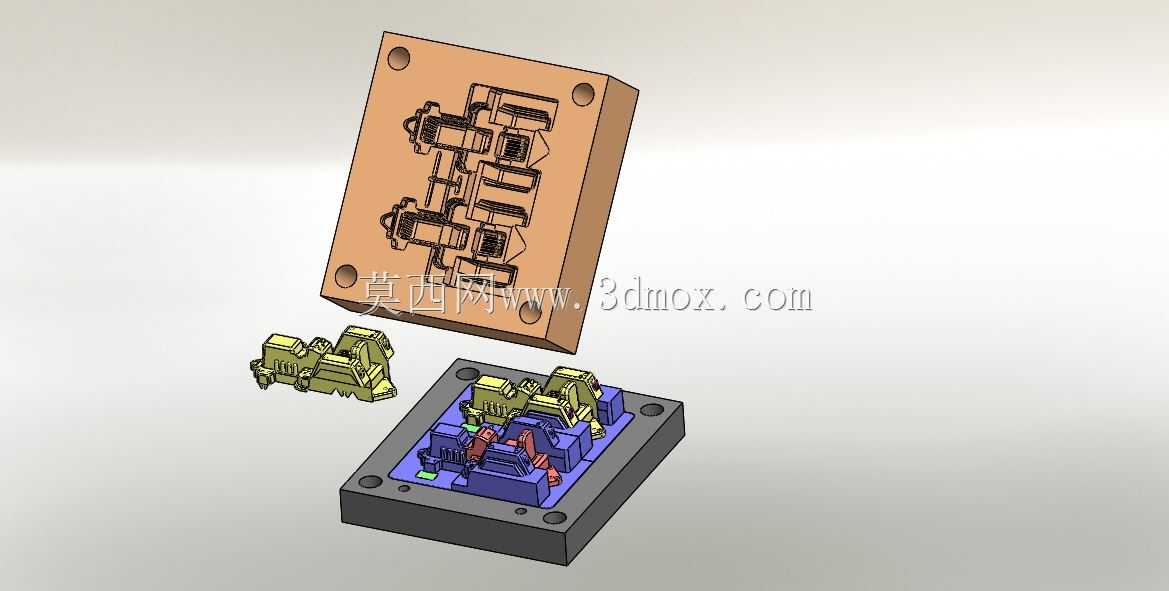

　　这套结构围绕小型塑料玩具拖拉机的量产成型需求展开，同步完成了成品件与两腔注塑模具的全三维结构搭建，模具采用一模两腔对称排布方式，单模次可同时成型两台完整的玩具拖拉机外壳主体，适配中小吨位卧式注塑机的装模规格。从成型工艺角度看，玩具拖拉机外壳属于薄壁异形塑料件，车身带有多处竖向加强筋、车头格栅造型、轮罩弧形曲面以及尾部牵引挂孔结构，壁厚整体控制在1.2至1.8毫米区间，既保证儿童玩具使用时的抗摔韧性，也避免注塑过程中出现缩痕、填充不足的缺陷。模具分型面选取在车身最大轮廓的水平分模位置，将车身外表面的复杂造型全部预留至型腔侧，型芯侧负责成型车身内部的安装柱、加强筋与卡扣槽，保证外观看不到明显分模线，减少后续披锋处理的工作量。

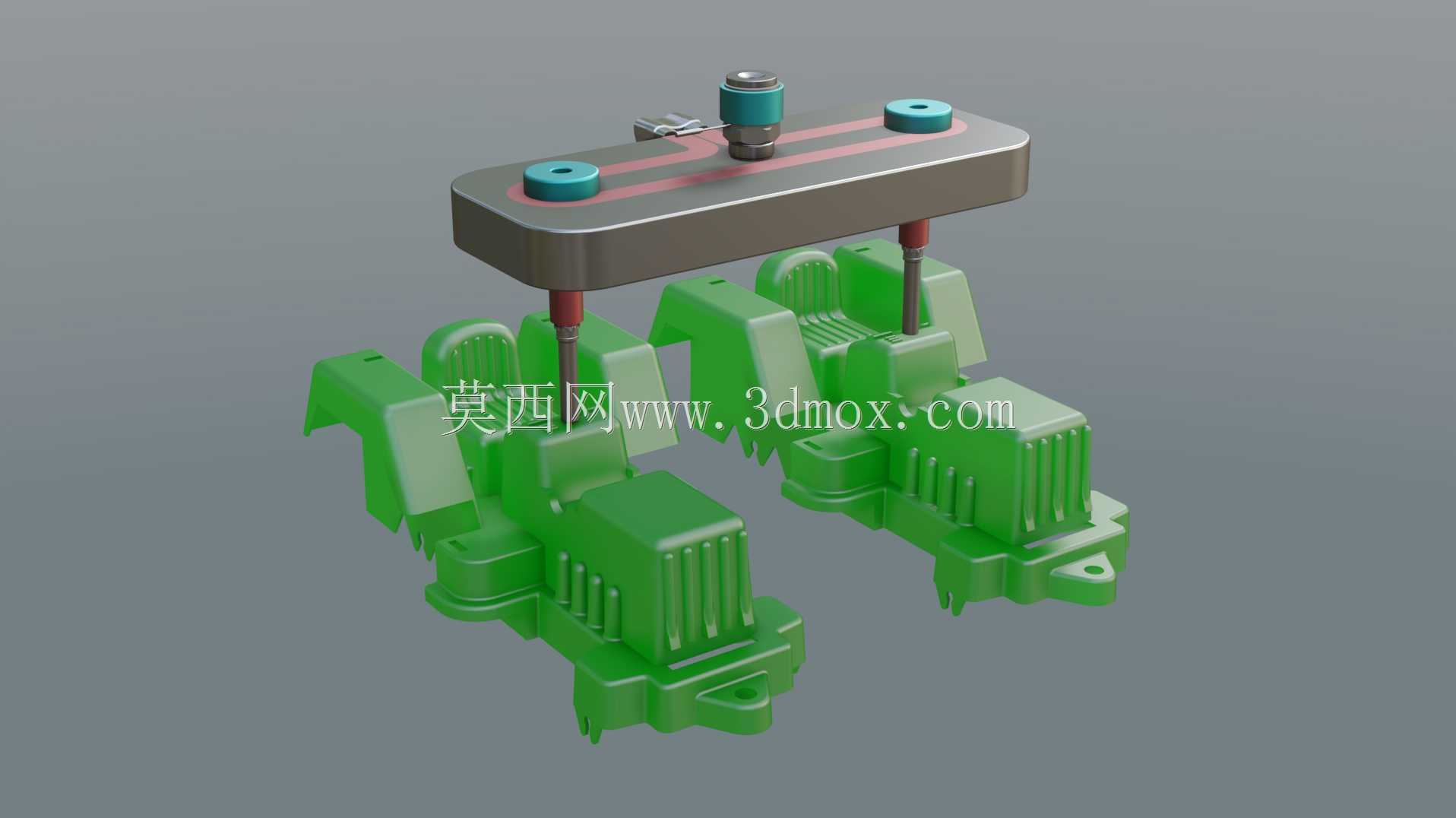

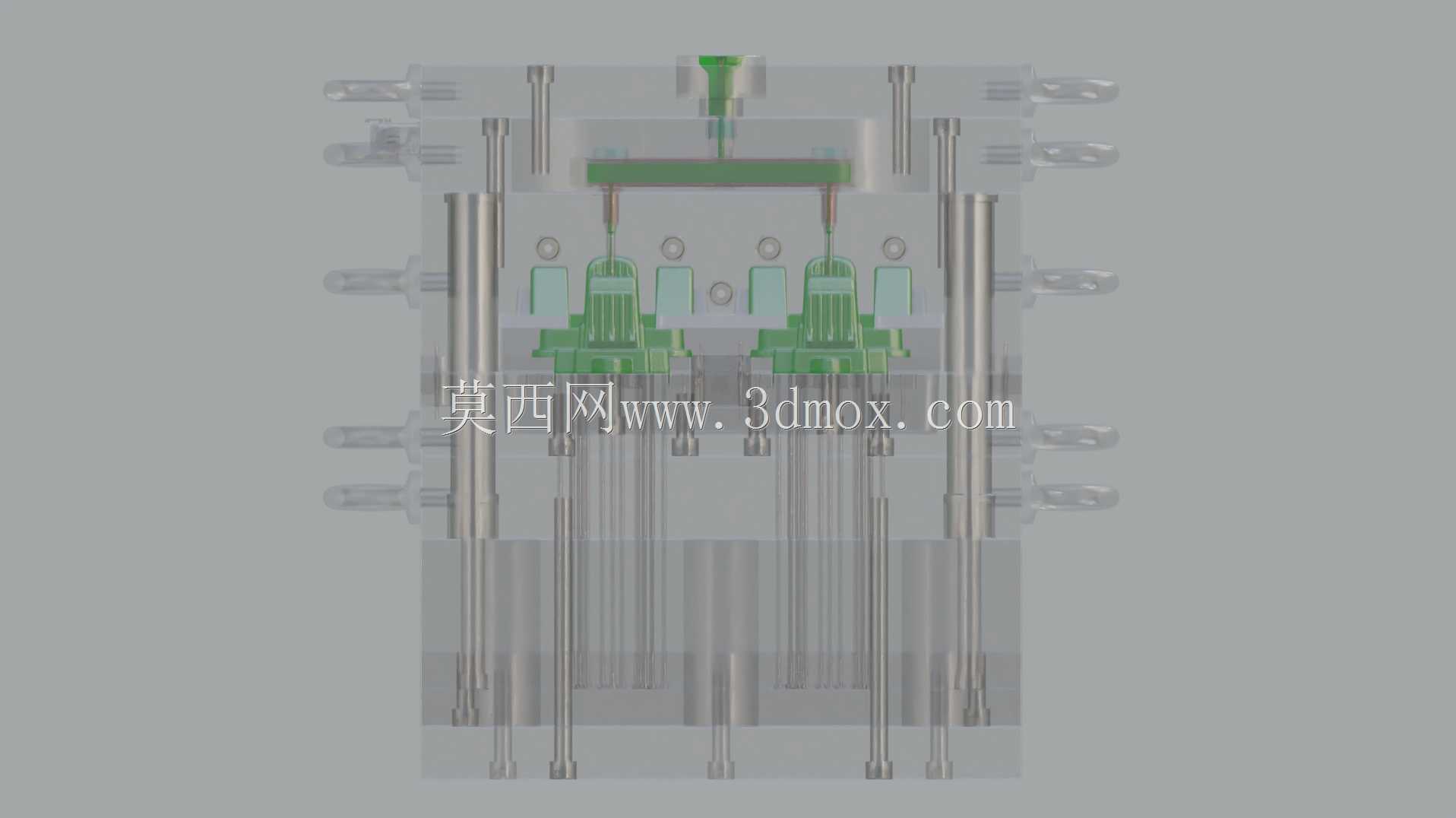

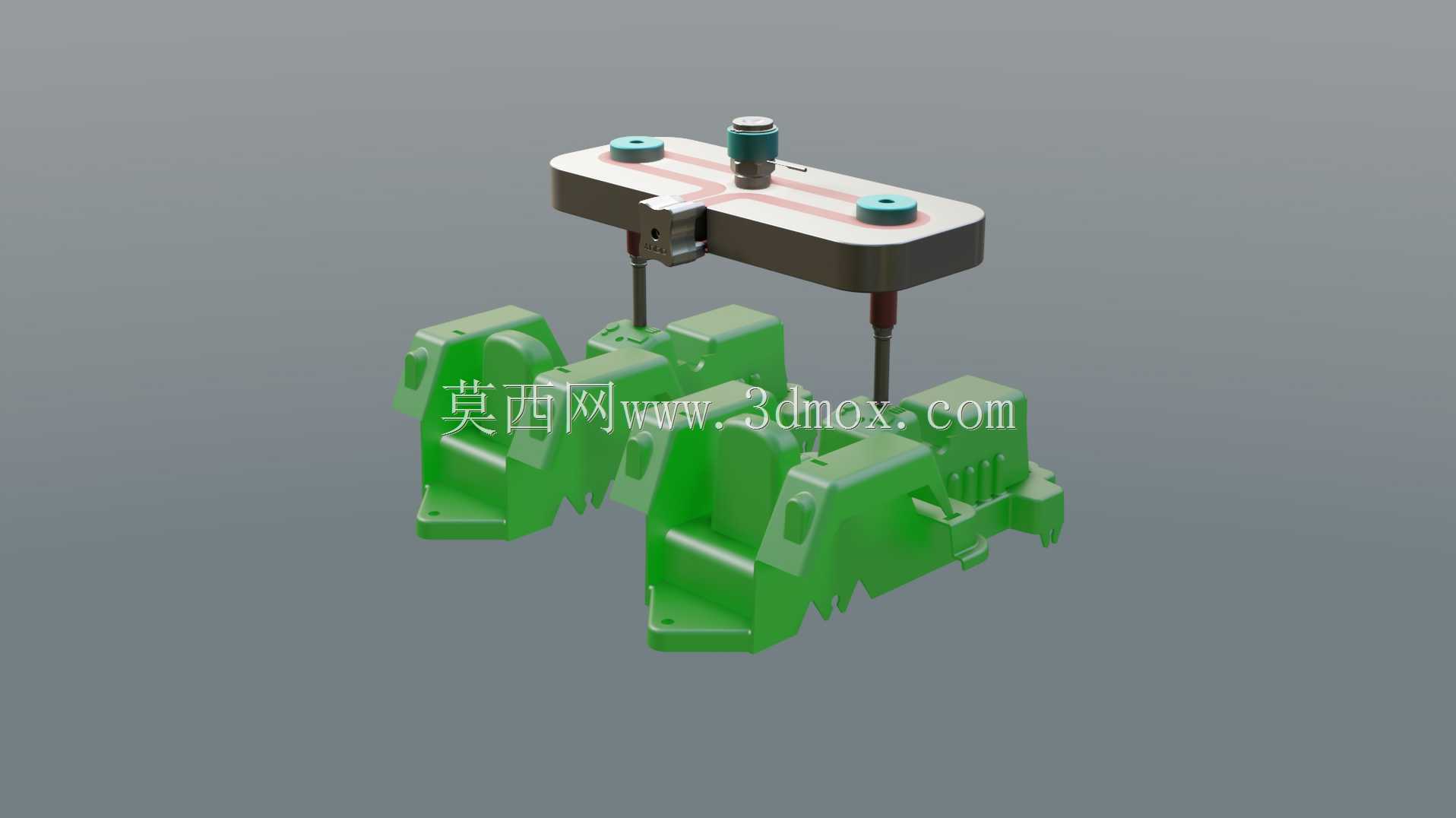

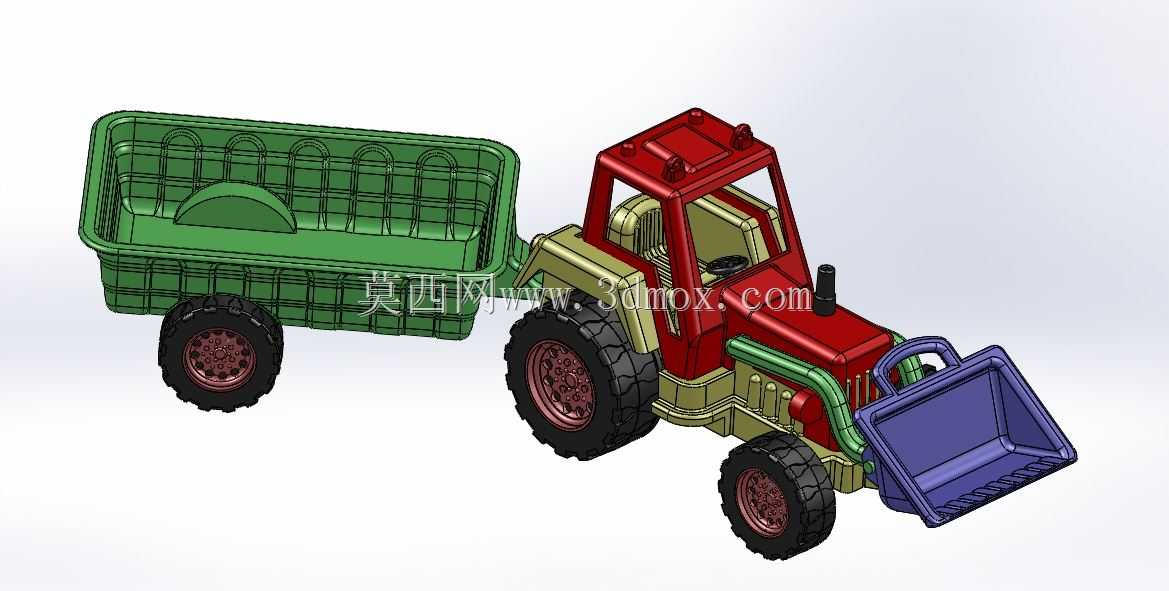

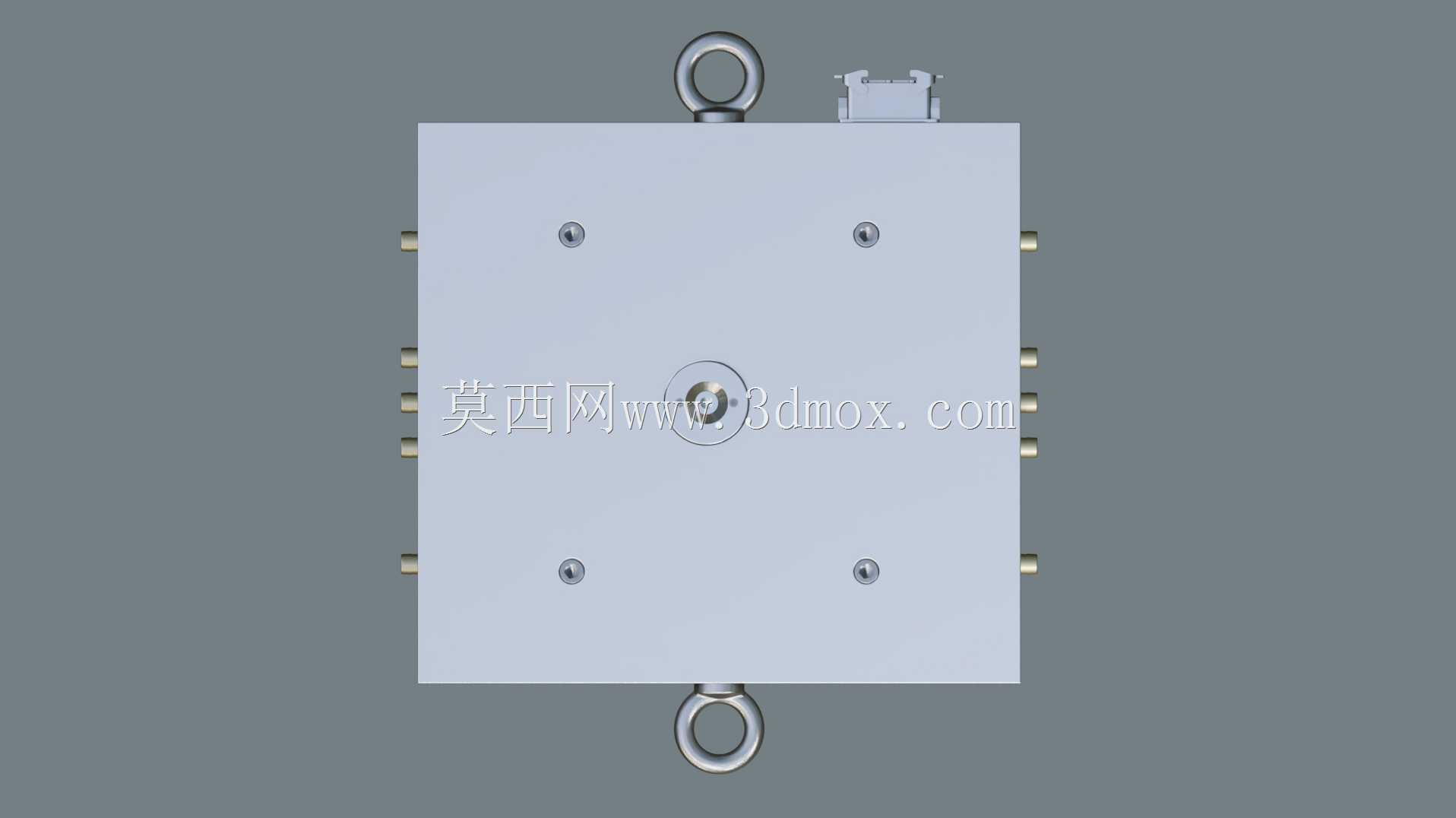

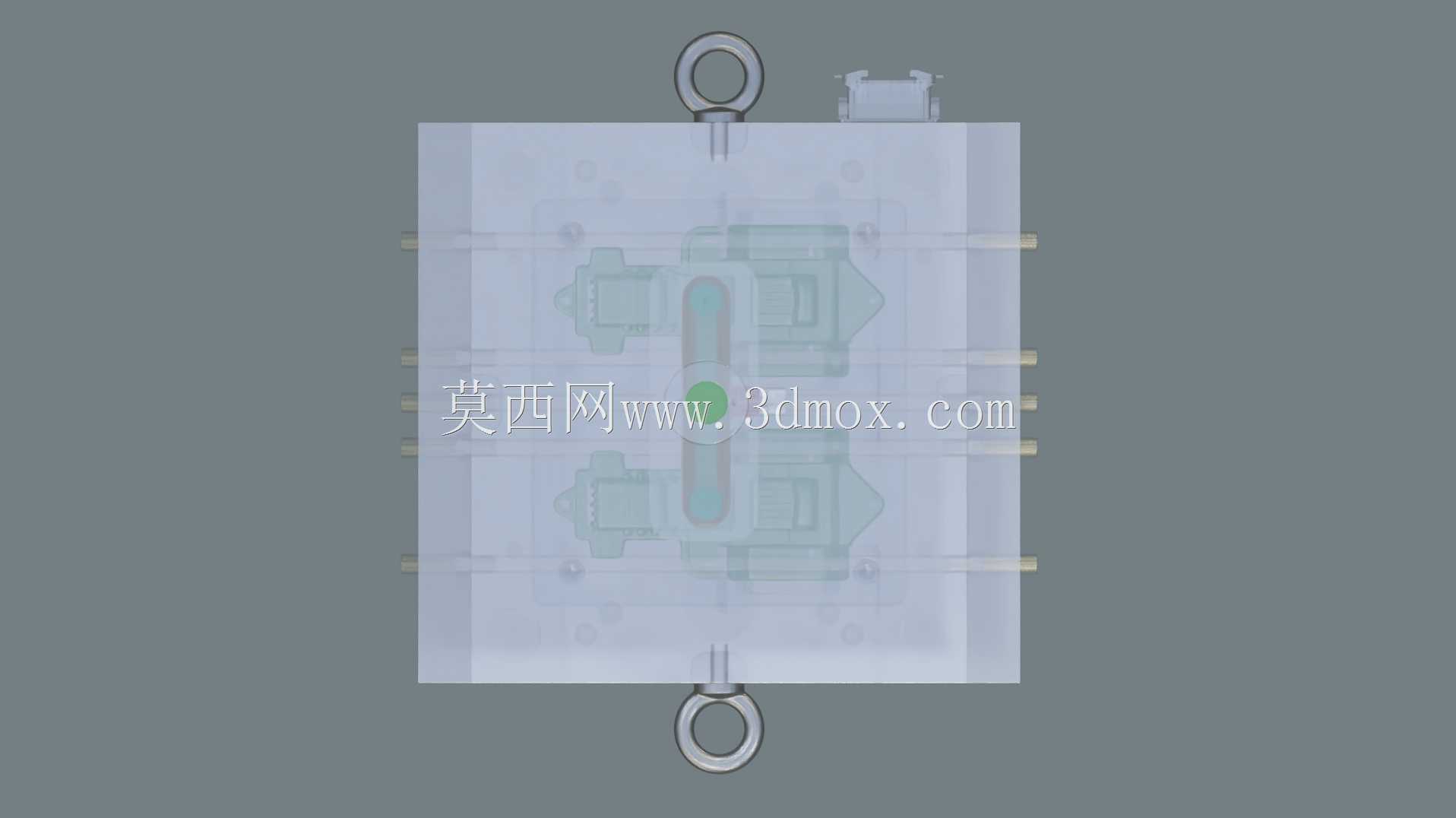

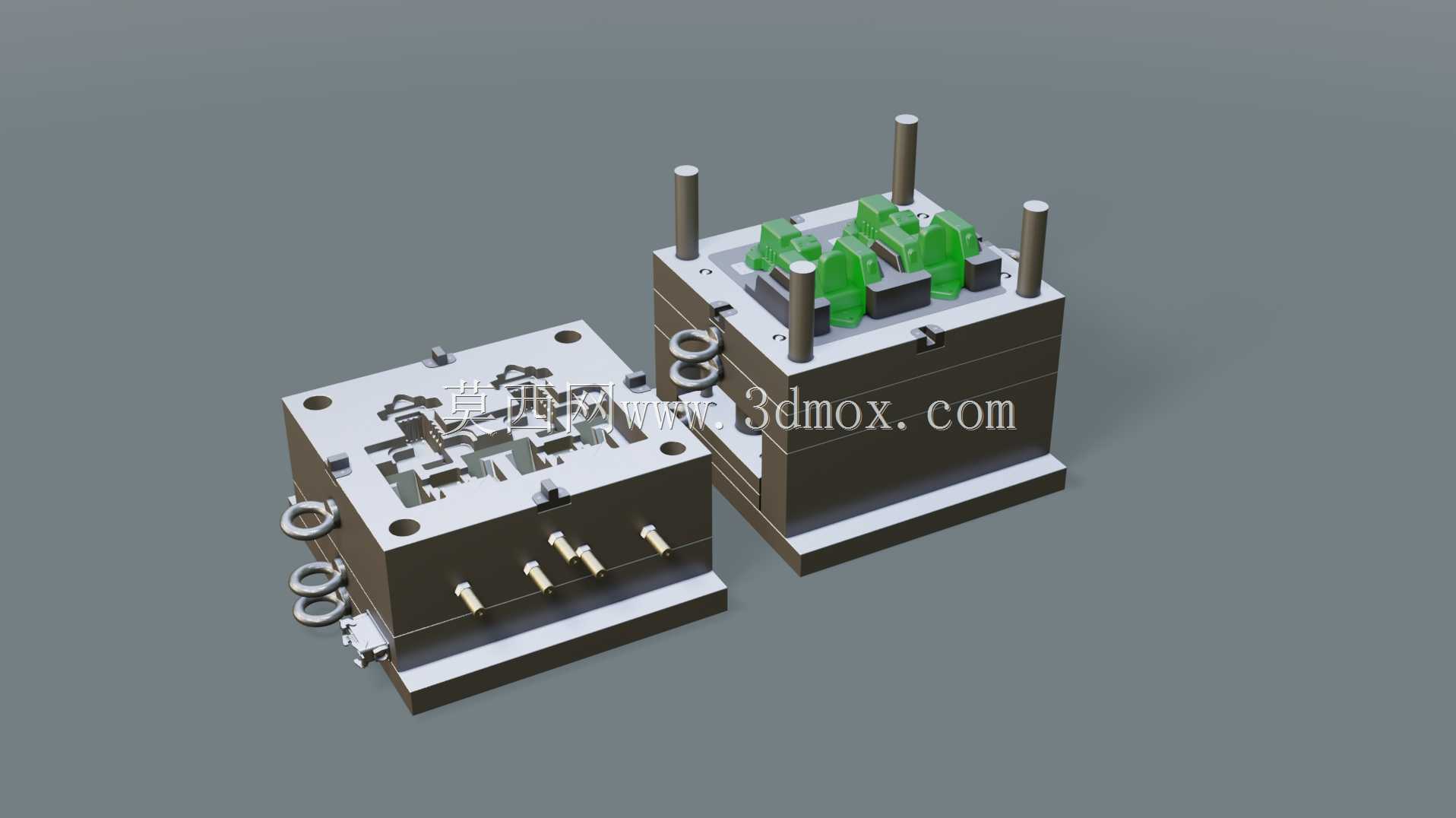

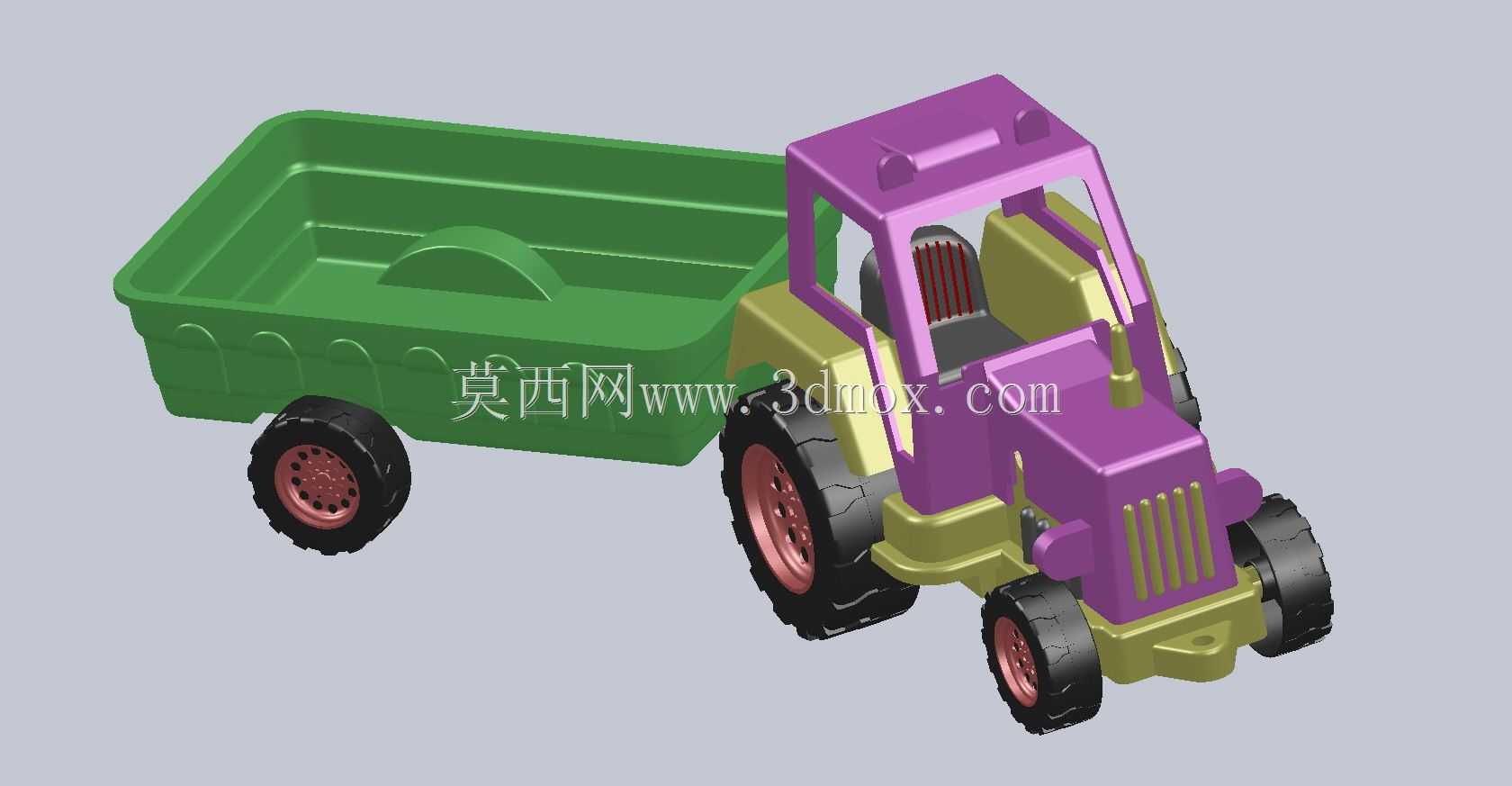

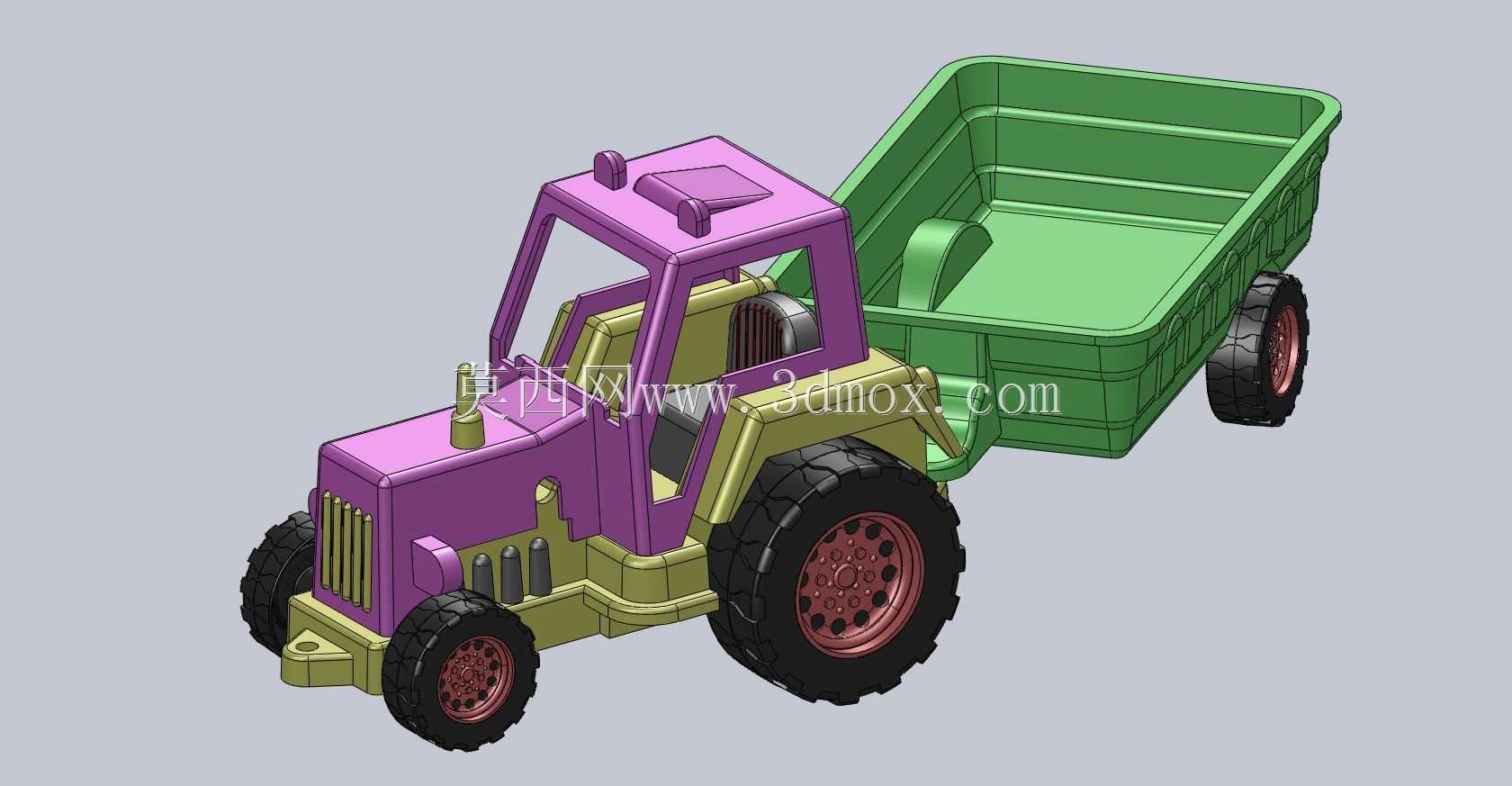

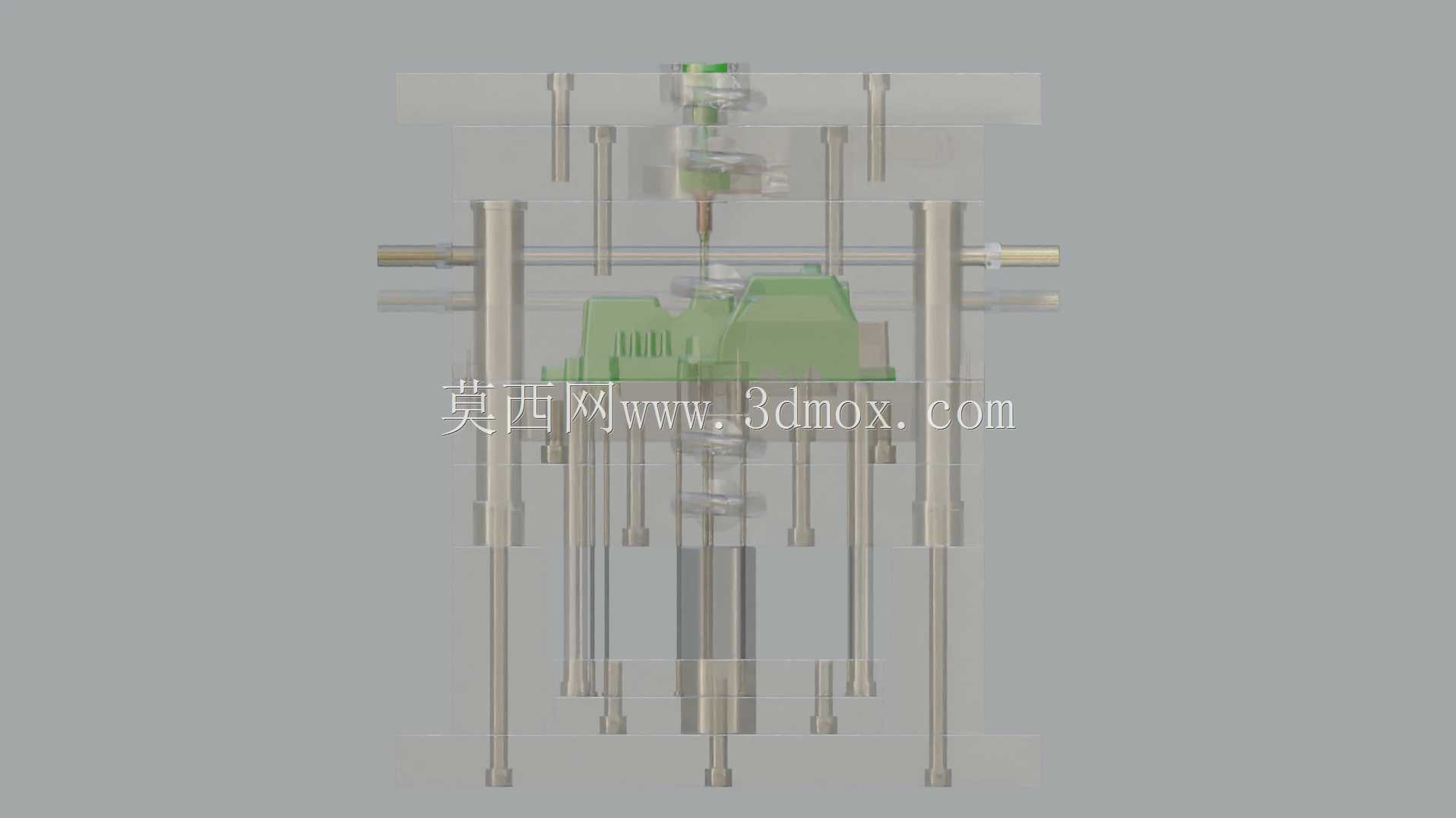

　　浇注系统采用侧浇口进料，浇口位置选在车身底部非外观面，熔融塑料从底部向车头、车尾方向同步填充，两个型腔的流道长度完全一致，保证充填压力平衡，避免两台成品出现重量差、收缩不一致的问题。顶出结构布置在车身内部的加强筋与安装柱下方，采用圆顶针均匀排布，顶出力分散作用在塑件刚性较好的位置，防止顶出时薄壁外壳出现发白、顶穿变形。模具上方的定位环、主流道衬套与注塑机定模板中心孔匹配，两侧导柱导套保证合模时型腔与型芯的对位精度，冷却回路沿车身外形轮廓随形排布，缩短成型周期，控制塑件脱模时的温度均匀性，减少翘曲变形。成品玩具拖拉机的外形按照儿童手握尺寸设计，车身长度约110毫米、宽度约65毫米、高度约70毫米，边角全部做R2以上圆角过渡，

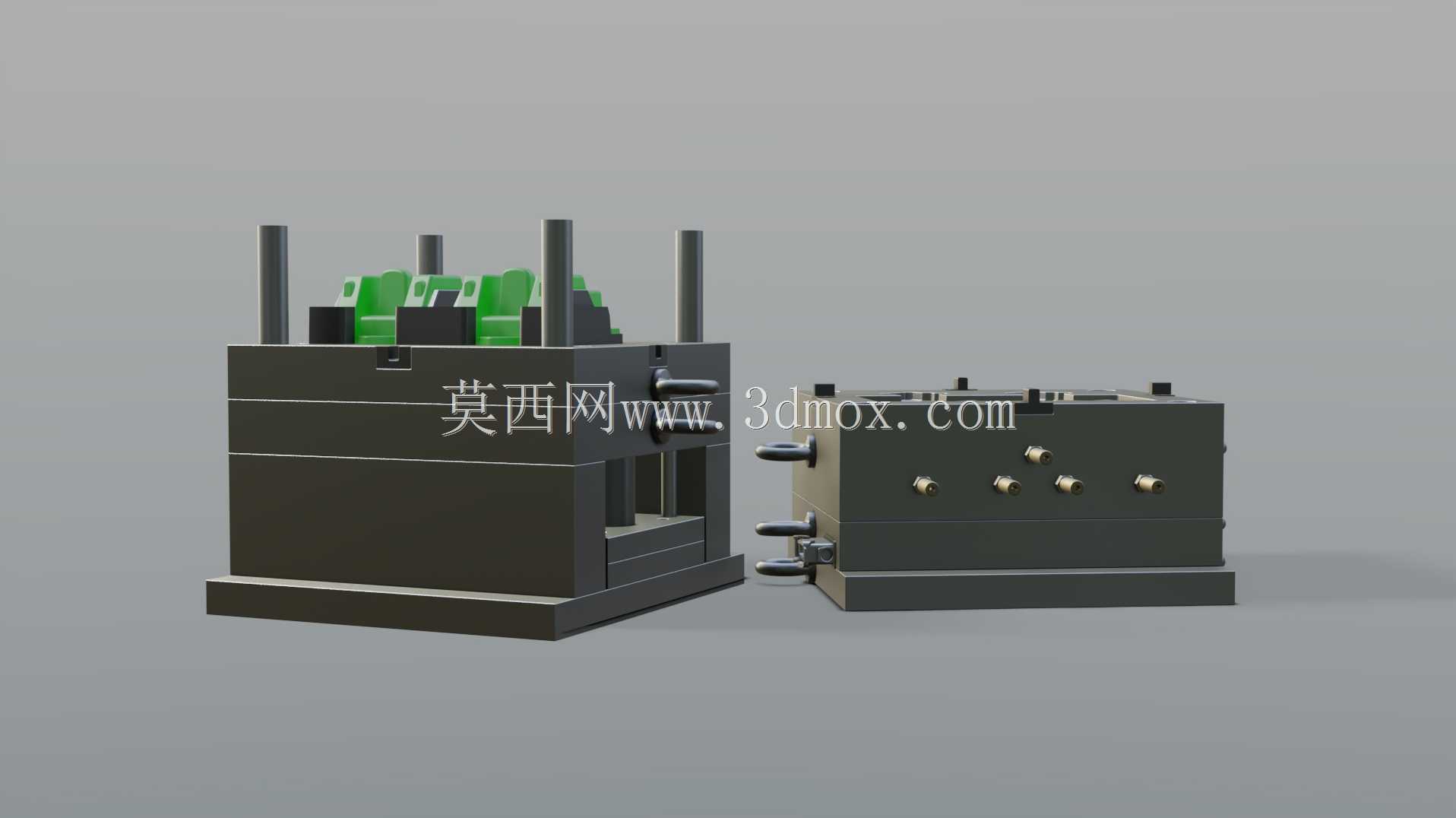

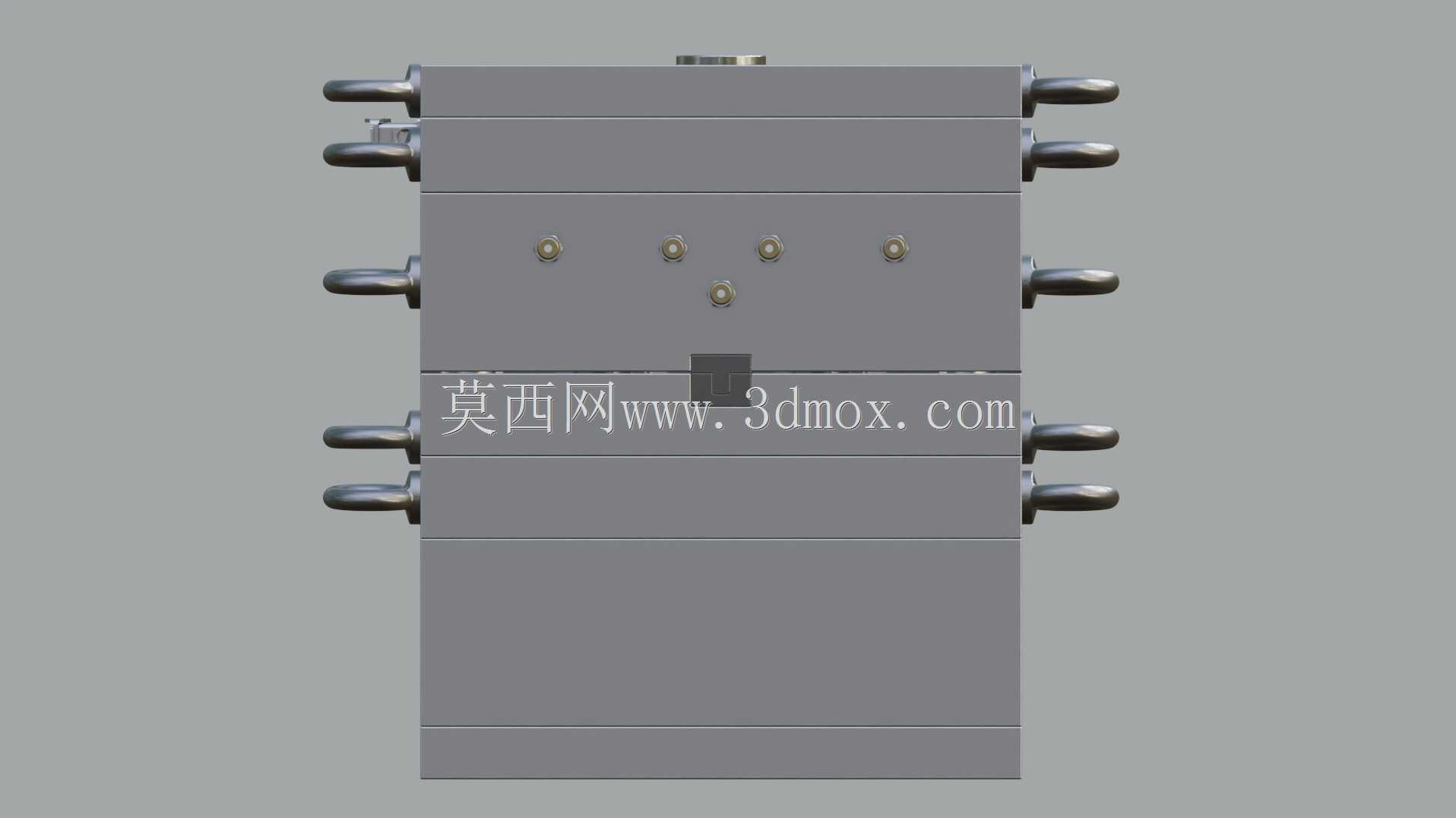

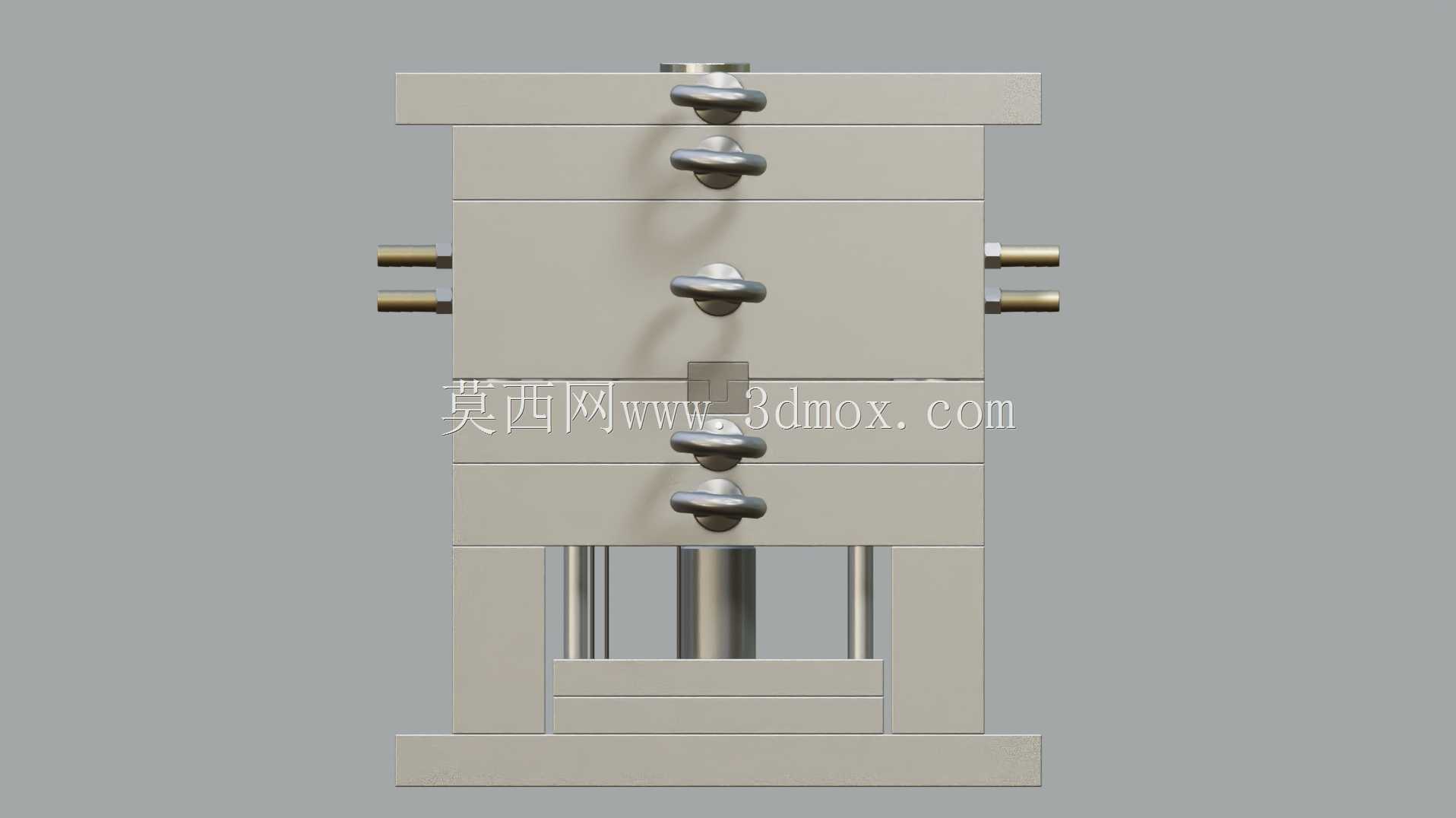

　　不存在尖锐棱边，符合玩具产品的安全设计要求。车身上预留的轮轴安装孔位同轴度控制在0.1毫米以内，后续装配橡胶车轮时可直接压入，不需要额外二次加工。模具整体长宽尺寸约350毫米×300毫米，闭合厚度约280毫米，安装孔位间距适配200吨以内注塑机的模板T型槽规格，吊装、装夹过程不需要额外加装转接垫板。结构设计阶段已经完成前后模的抽芯校验，拖拉机车身侧面的轮罩凹槽不需要额外设置侧向滑块，通过前后模对插的斜度面即可直接成型，大幅简化了模具结构，降低了加工成本与后期维护难度。所有配合面都预留了合理的脱模斜度，外观面脱模斜度取1.5度，内部筋位斜度取1度，既保证塑件顺利脱模，也不会影响外观造型的视觉效果。

　　模具的分型面周边做了15毫米宽的承压贴合面，其余位置避空0.5毫米，合模时承压均匀，减少注塑过程中飞边的产生。整套结构既覆盖了玩具产品的外观造型需求，也充分考虑了注塑量产过程中的填充、冷却、顶出、装配全流程工艺要求，可直接用于模具加工编程、注塑工艺调试以及玩具产品的结构参考。
