PG系列尼龙电缆防水密封格兰头结构

　　现场布线做柜体开孔防护时，最容易被忽略的就是线缆进出端口这一段——很多成套柜出厂时IP等级做得很高，现场穿线后如果端口密封件选型不对，雨水顺着线缆护套缝隙渗进柜内、粉尘沿着螺纹间隙堆积在端子排上，后期运维排查绝缘故障往往要花数倍时间。这套PG规格的电缆密封套，就是针对这类端口防护场景做的标准化紧固件，整套覆盖PG29到PG11多个常用规格，从大口径动力电缆到小直径信号线缆都能匹配对应锁紧区间。

　　从结构拆分来看，整套接头分为几个功能段：最外侧带防滑棱的锁紧螺帽采用六角加竖向防滑筋的复合外形，现场安装时既可以用开口扳手按扭矩锁紧，徒手预拧也不会打滑；中段的主体基座带外螺纹，用来穿过柜体、接线盒或者设备壳体上的预制开孔，基座内侧的台阶用来定位密封橡胶圈；尾部的压紧爪在螺帽旋紧时会径向收拢，均匀抱紧电缆外护套，既起到抗拉脱的作用，也能把橡胶密封圈的压缩量控制在合理区间——压得太松会出现密封间隙，压得过紧又会割伤电缆护套，甚至把薄壁线缆压变形影响内部芯线排布。

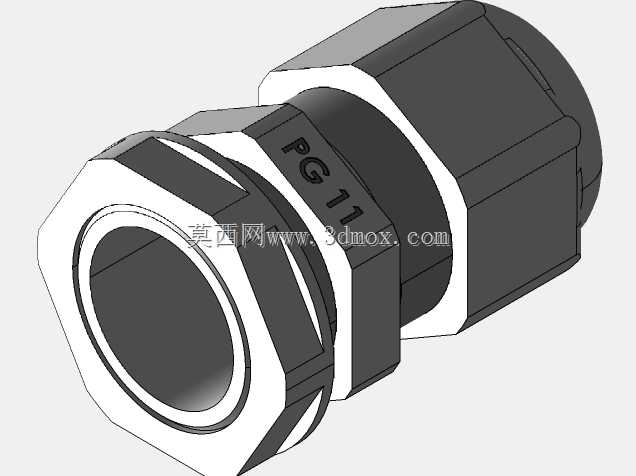

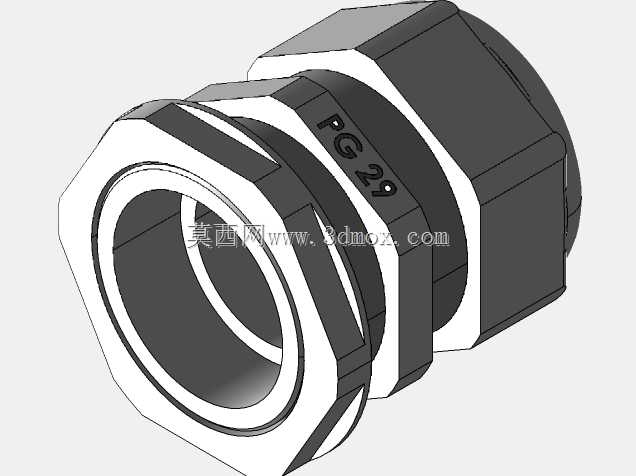

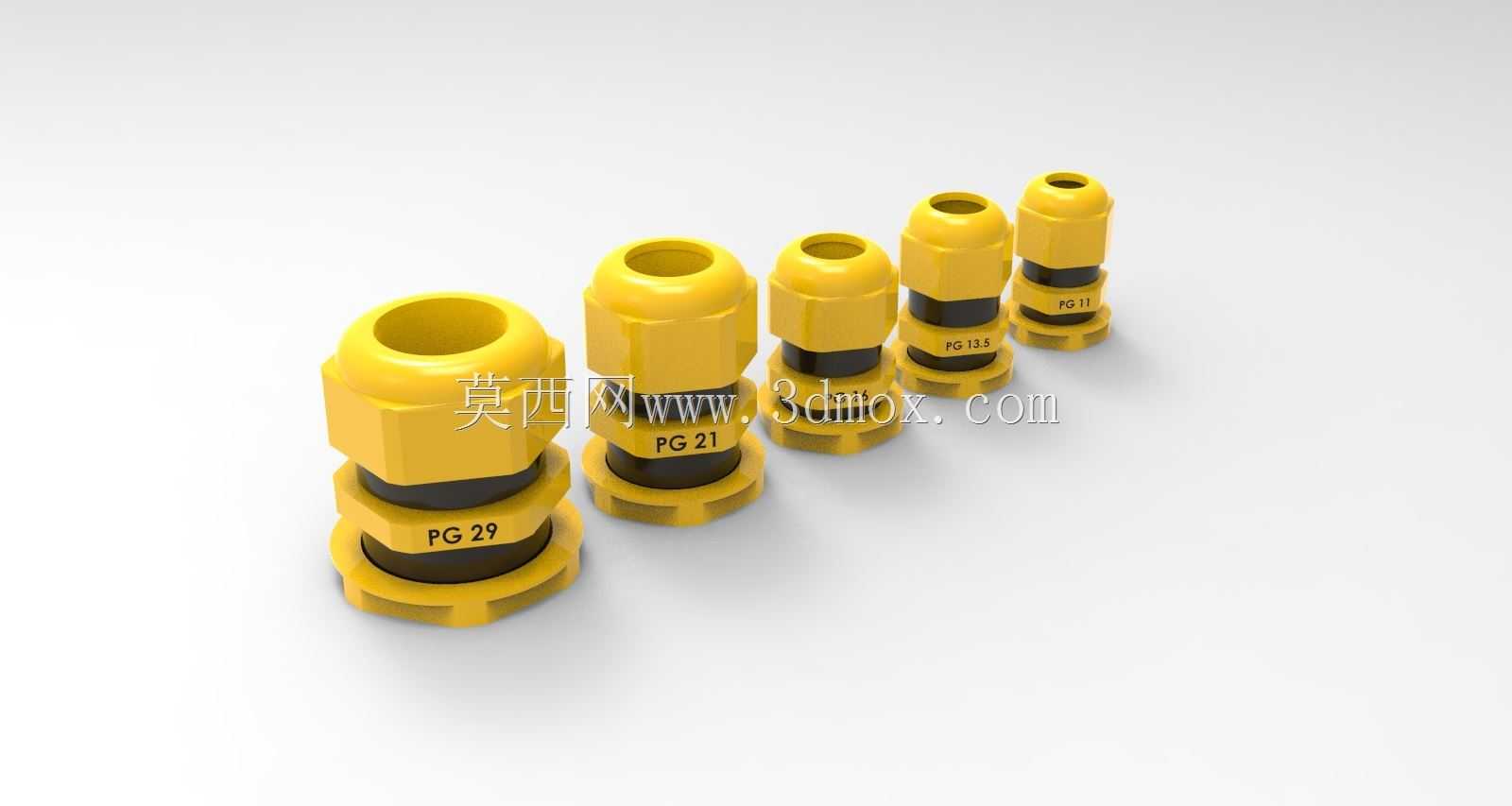

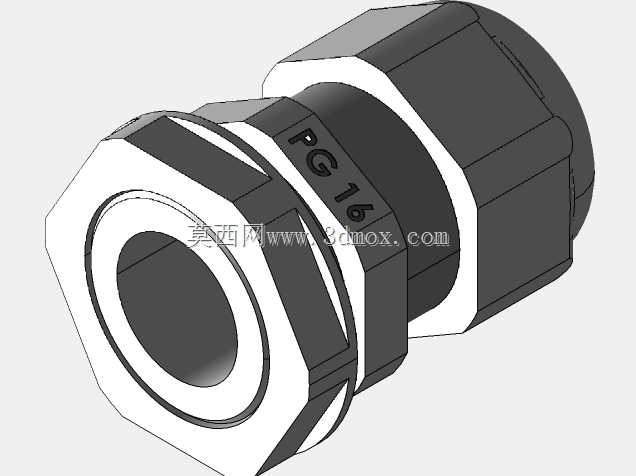

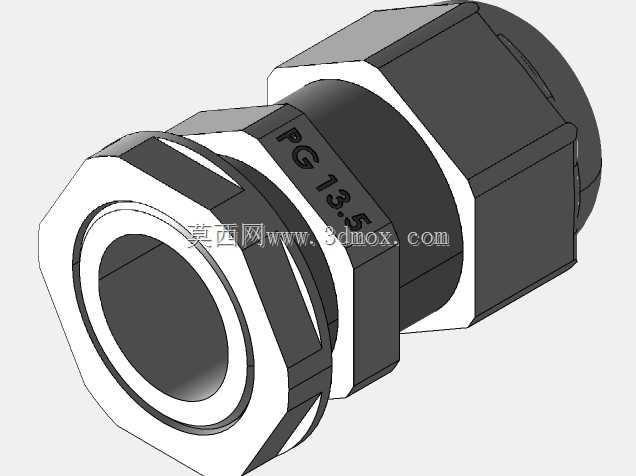

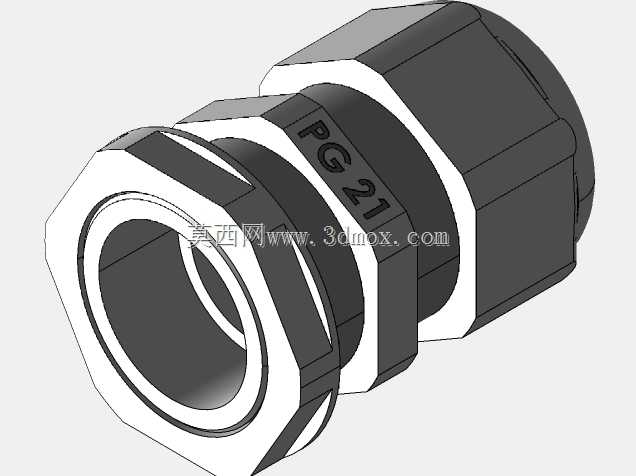

　　建模时特意把不同规格的尺寸梯度做了完整还原：PG29作为系列里最大的规格，适配的电缆外径区间最宽，对应柜体开孔尺寸、螺纹长度、六角对边尺寸都按行业通用安装边界做了匹配，相邻的PG21、PG16、PG13、PG11依次缩小，每个规格的压紧爪瓣数、橡胶圈截面厚度、螺帽防滑筋高度都随通径做了等比例调整，不会出现小规格接头照搬大尺寸结构导致的外形冗余。外观上采用亮黄色工程塑料配色，这类配色在户外光伏逆变器、工程机械现场分线盒、港口设备接线端口上很常见，高辨识度的颜色能让运维人员快速定位线缆穿接点，日常巡检时不用凑近就能判断端口配件是否存在缺失、松动。

　　实际选型过程中，首先要确认三个边界参数：第一是壳体上的安装开孔直径，PG螺纹的公称尺寸对应标准开孔，不需要现场额外扩孔或者补衬套；第二是待穿过电缆的实际外径，要落在对应规格密封胶圈的夹持范围内，既不能选太大导致胶圈无法抱紧线缆，也不能选太小让电缆穿不过中心孔；第三是安装空间的扳手操作余量，接头螺帽外侧要留出足够的扳手回转空间，避免贴柜壁安装时工具无法就位。这套结构的内部密封胶圈采用丁腈橡胶材质，常态下能实现IP68级别的防尘防水，配合尼龙主体的绝缘特性，用在非金属壳体上不需要额外做接地跨接，相比金属电缆接头重量更轻，在户外便携设备、临时施工配电箱上长期使用也不会出现锈蚀卡死的问题。

　　建模过程中对配合间隙做了还原：锁紧螺帽和主体螺纹的旋合行程预留了足够的压缩余量，压紧爪的开槽深度做了等比例细化，当螺帽完全锁紧时，爪瓣向内收拢的角度刚好贴合电缆外圆，不会出现局部应力集中割破护套的情况。接头根部的法兰盘下端面可以搭配平垫片，贴紧壳体外壁时能分散锁紧压力，避免薄钣金壳体被压出变形凹陷。这类密封件除了用在工业控制柜上，在户外LED屏箱体、通信基站RRU接线腔、风电塔筒就地按钮盒、船舶甲板分线盒里都有大量应用，凡是需要把线缆从壳体外部引入内部、同时要保留端口防护等级的位置，都需要靠这类格兰头完成穿线后的密封固定。不同规格并排安装时，相邻接头的中心距要按六角对边尺寸预留间隙，避免两个螺帽互相干涉无法拧紧，这套系列模型把每个规格的最大外轮廓尺寸都做了准确呈现，布线设计阶段直接调取装配，就能提前校验开孔排布间距，避免现场开孔后才发现配件装不上的返工问题。
