多规格红色吊环螺栓起重吊点

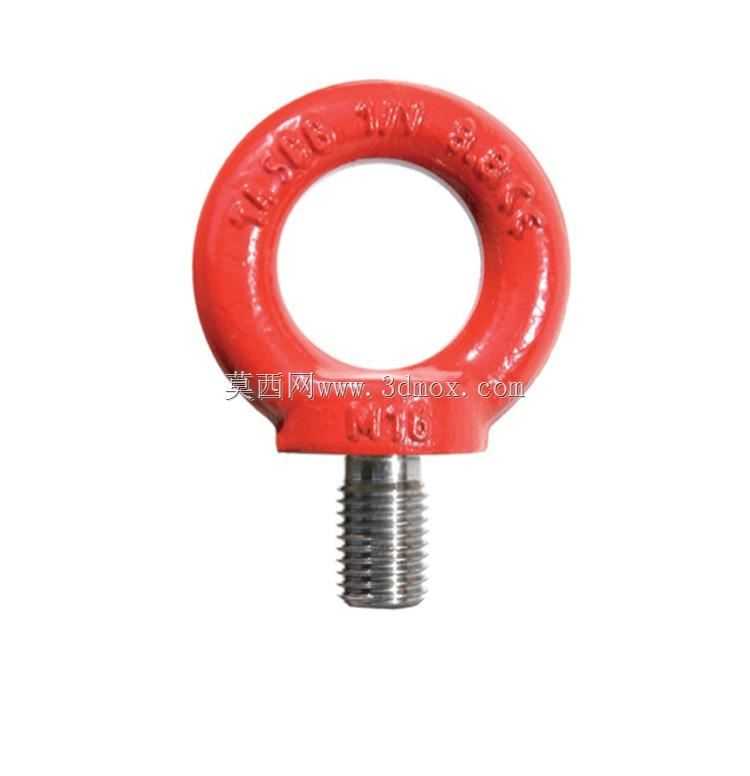

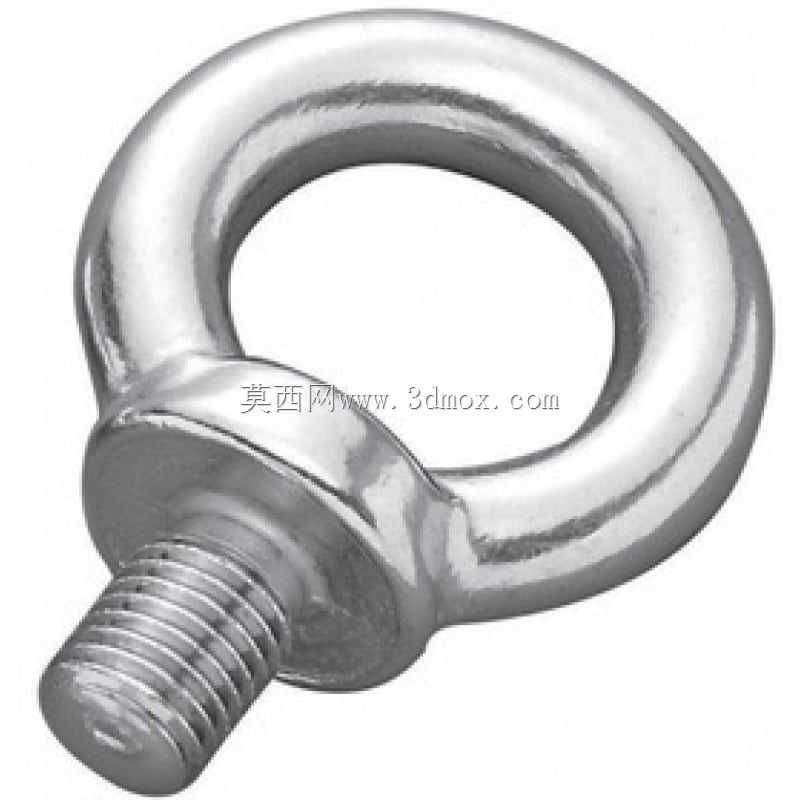

　　红色吊环螺栓属于设备吊装、模具搬运和重型构件起吊中常见的受力连接件，整体由环形吊耳与外螺纹柱体组成，外观采用醒目的红色涂装，既便于现场识别，也能在车间、港口、仓储和装配工位中快速确认吊点位置。模型覆盖M6、M8、M10、M12、M14、M16、M18、M20、M22等常用螺纹规格，适合在不同载荷等级的机架、电机座、减速机箱体、焊接工装、机床附件和运输托架上作为可拆卸吊点使用。

　　从实际使用场景看，这类吊环螺栓并不是普通装饰螺钉，而是直接参与起吊力传递的安全件。设备总装完成后，常需要通过行车、电动葫芦或叉车吊具进行翻转、移位和装车，若在箱体上临时焊接吊耳，后期可能影响外观、热处理状态或表面处理；而采用螺纹旋入式吊环，则可以在需要吊装时安装，运输到位后按工况保留或拆除。环形部分为吊带、卸扣、吊钩提供穿挂空间，螺纹段负责把载荷传递到基体螺纹孔内，二者之间的过渡区域需要避免尖角和突变截面，以降低应力集中。

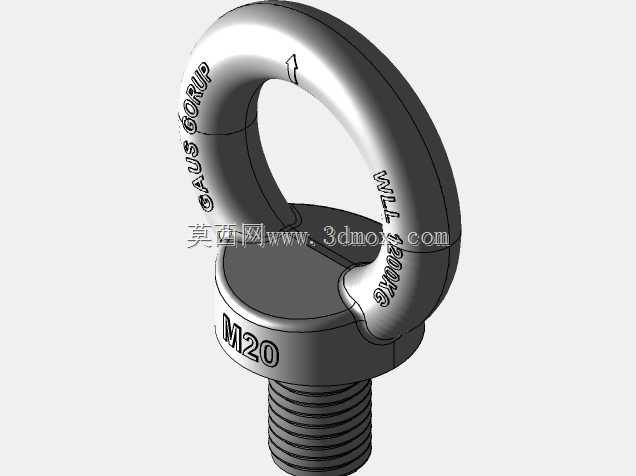

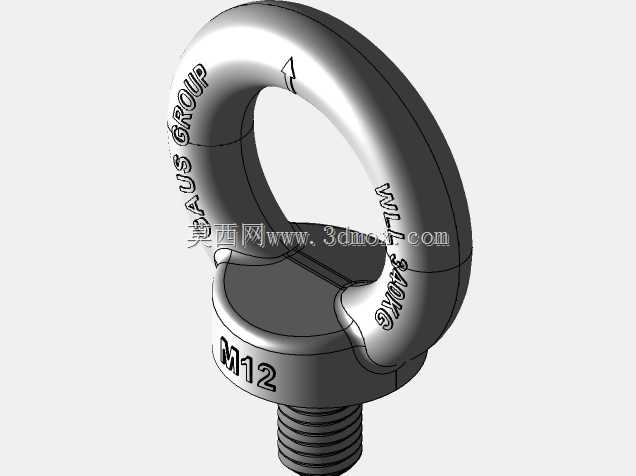

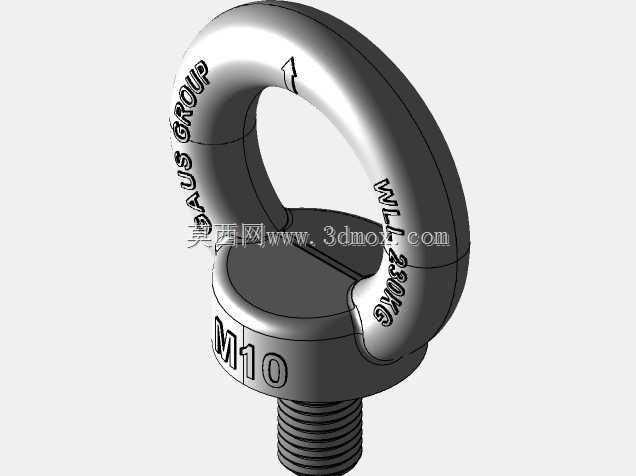

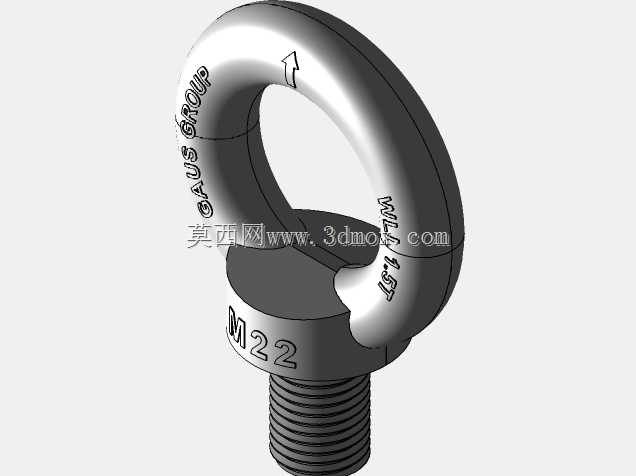

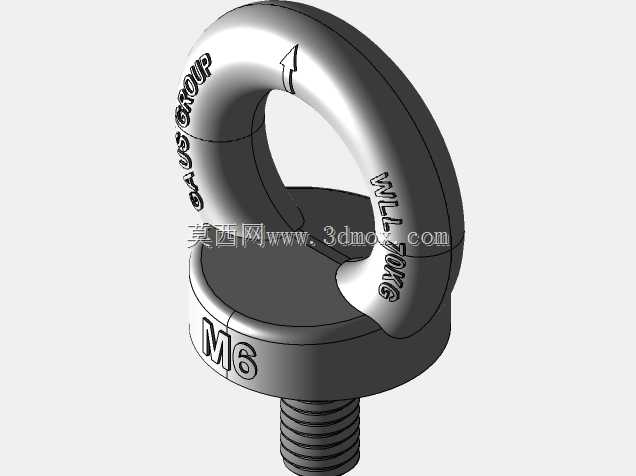

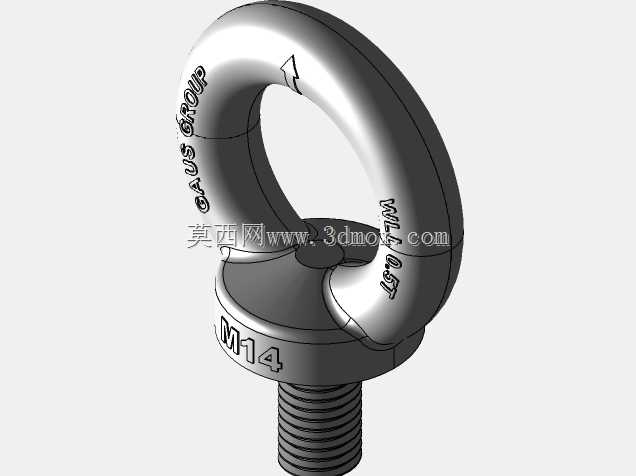

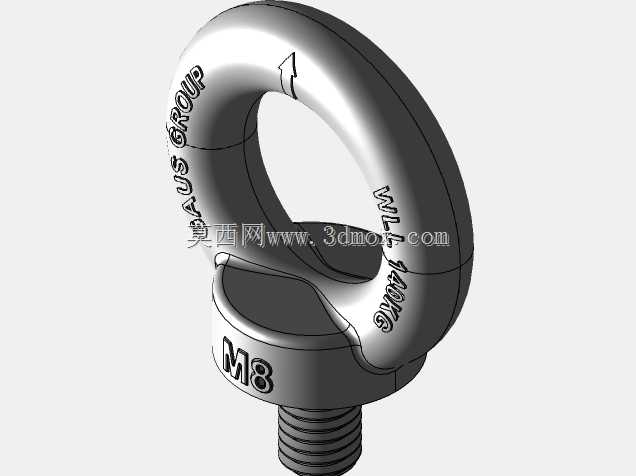

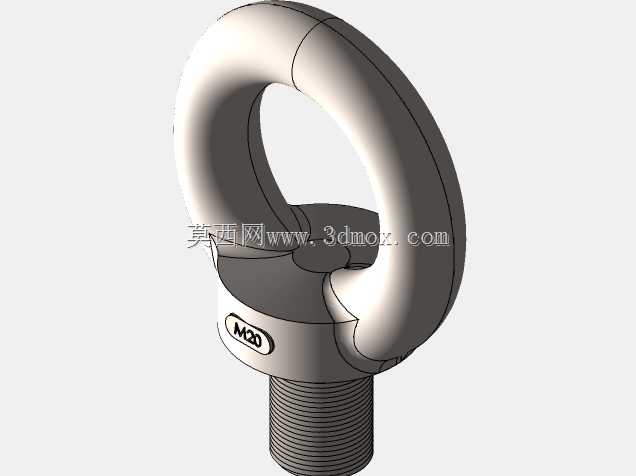

　　建模时应重点还原圆环截面、环体与螺杆连接处的圆角过渡、螺纹牙型以及端部倒角。圆环不是简单平面圆片，而是具有圆棒截面的闭合环，内侧圆弧要保证卸扣或吊钩能够顺畅转动，外侧轮廓则影响吊装带接触面积。环体下方与螺杆衔接的位置通常较厚，能够承受垂直拉力以及小角度斜拉带来的复合应力。螺纹部分按公制外螺纹表达，牙顶、牙底和旋合长度需要与所选规格对应；螺杆末端设置倒角，便于拧入基体盲孔或通孔，也能减少首牙磕碰损伤。

　　尺寸边界方面，不同规格的吊环螺栓在环体外径、环体厚度、螺杆长度和螺纹公称直径上呈系列化变化。小规格M6、M8多用于轻型夹具、电控箱、小型焊接件或辅助工装；M10至M16常用于中型模具、泵组、减速机支架和机加工部件；M18、M20、M22则面向更重的设备底座、钢结构模块和大型工艺装备。布置安装孔时，不能只按螺纹底孔预留空间，还要考虑圆环抬起后的高度、环体旋转所需的平面范围，以及吊钩、卸扣穿入后周围是否存在干涉。

　　安装基体的设计同样关键。吊环螺栓旋入的螺纹孔应保证足够啮合深度，过短的螺纹会使牙面承载不足，过长的盲孔又可能造成加工浪费或积屑。对于铸铁、铝合金、焊接钢板等不同母体材料，允许的旋合长度和端面承压条件并不相同；结构工程师在布局吊点时，通常会在螺纹孔下方增加补强凸台或加厚板，避免起吊时局部变形。吊环安装端面应平整，环体底座与支撑面贴合后再受力，不能让螺纹单独承担弯曲力矩。

　　在吊装方向上，垂直起吊是较理想的受力状态。若现场必须采用双点抬吊，吊索会形成夹角，单个吊环除承受竖直分力外，还会受到水平分力和附加弯矩，因此选型时不能只按设备重量平均分配。环体平面最好与受力方向保持合理关系，吊钩或卸扣应能在环内自由贴合，避免侧向压在圆环局部造成点接触。红色表面在三维场景中也具有提示作用，可用于维修手册、装配指导和吊装方案演示，让操作人员明确哪些位置是设计认可的起吊点。

　　结构设计人员使用该模型时，可将其作为标准件库中的吊装元件，在总装阶段直接调用对应规格，检查吊环与设备外壳、管线、护栏、包装框架之间的间隙。做运动模拟或吊装姿态校核时，圆环内径、底座高度和螺纹长度都会影响吊具连接；做工程图时，则需要把螺纹规格、端面贴合要求、拧紧状态和吊点位置表达清楚。通过系列化建模，可以在同一外形逻辑下快速切换规格，既保留吊环螺栓的通用结构特征，也满足不同载荷和安装空间下的选型需求。
