多色组合式DIN导轨弹簧接线端子排

　　这套端子排的结构建模，是围绕控制柜内导线分线、回路转接的实际布线需求展开的，在做电控柜三维布局的时候，端子排是柜内导轨安装区域占比最高的元件之一，很多新手建模时只做单个端子的外形，忽略了多极拼接后的干涉、走线空间和安装边界，实际出布线图的时候就会出现端子排长度算错、线槽预留距离不足、柜门关闭后压线的问题。从实际使用场景来看，这类带杠杆操作的导轨接线端子，大量应用在工业自动化控制柜、PLC柜、动力配电箱、成套设备的接线腔里，替代了早年需要拧螺丝的螺钉式端子，现场接线的时候不需要螺丝刀，把橙色杠杆扳起，把剥好长度的硬导线或者压了冷压头的软导线直接插进去，再把杠杆压下就完成锁紧，拆线的时候同样扳起杠杆就能拔出导线，

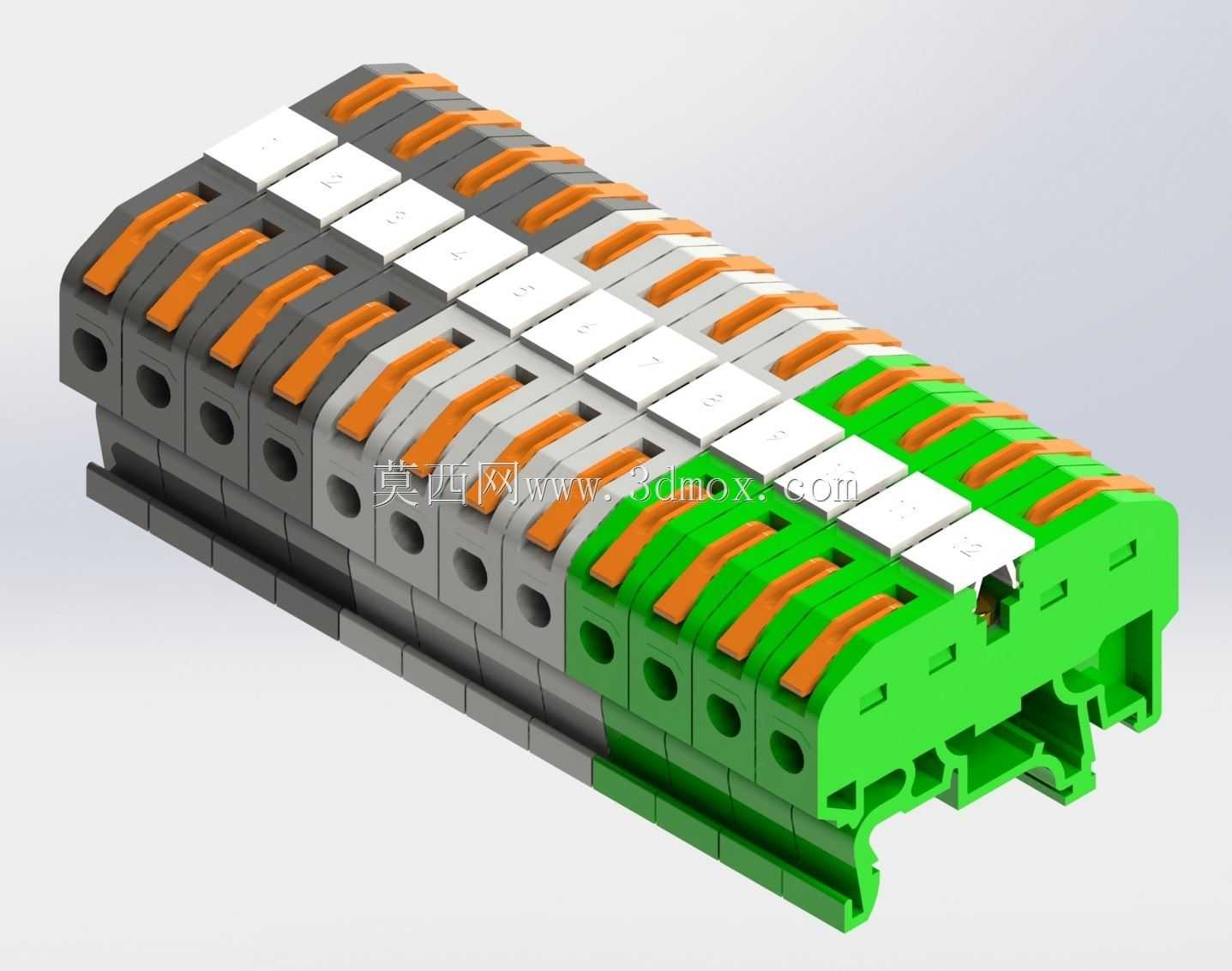

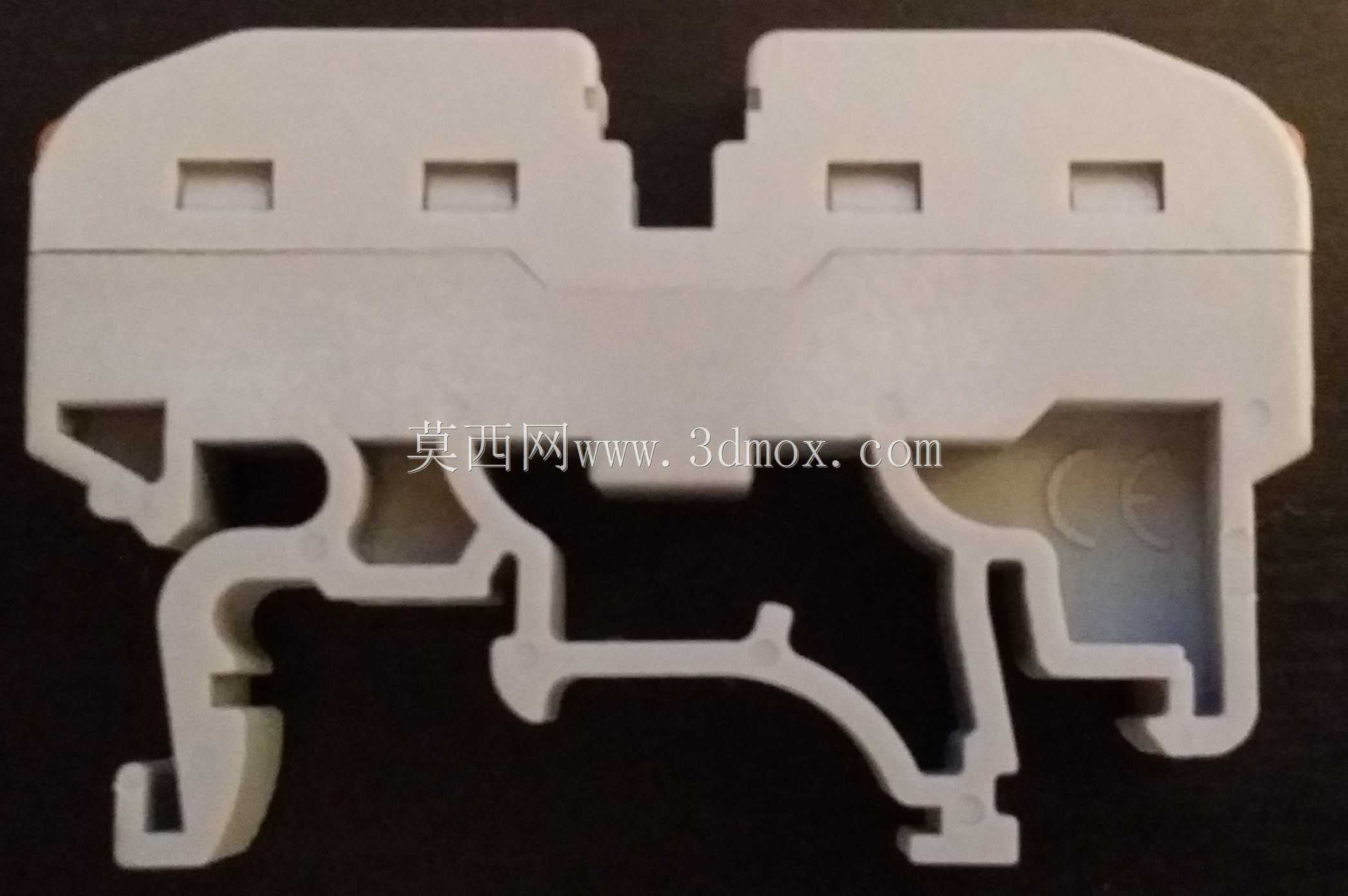

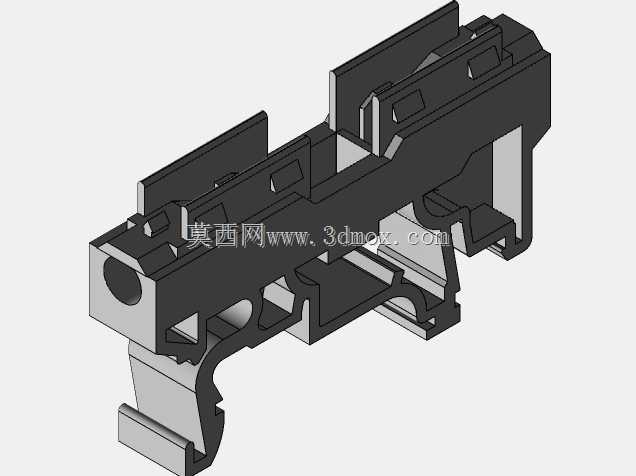

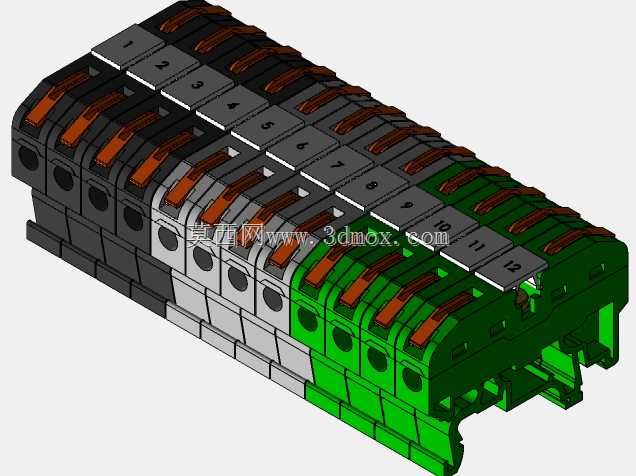

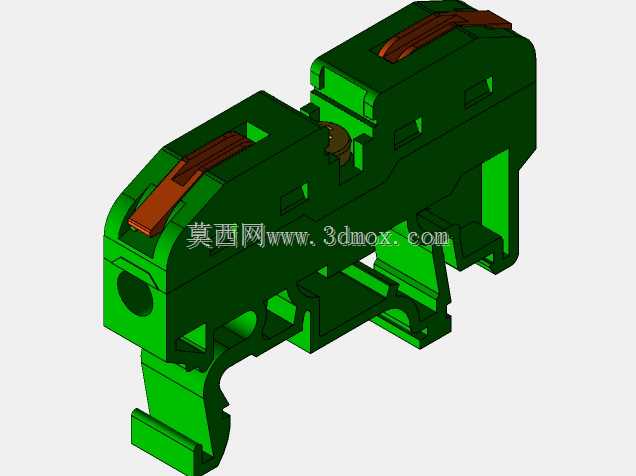

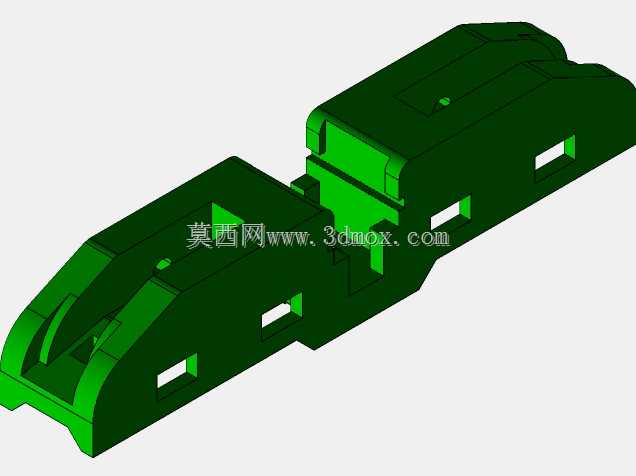

　　大批量接线的时候作业效率比螺钉端子高很多，也不会出现螺丝刀拧滑丝、螺钉扭矩不一致导致的导线松脱问题。建模的时候首先要把单极端子的核心配合关系做准：底部是适配标准TS35 DIN导轨的卡扣结构，卡扣的弹性挂台要和导轨的上下翻边尺寸匹配，35mm导轨的标准宽度是35mm，端子底部卡槽的开口、倒扣的行程都要留够，既要保证端子卡入导轨后不会沿垂直方向脱出，又要保证在导轨上横向滑动调整位置的时候阻力适中，不会卡滞。单只端子的两侧做了鸠尾拼接的榫卯结构，多只端子并排拼接的时候，相邻端子的凸榫和凹槽完全嵌合，整排端子拼完之后不会出现前后错位、极间缝隙不均匀的情况，图里的模型做了灰、绿、橙、白四种配色的分件，这也是现场布线的实际习惯：

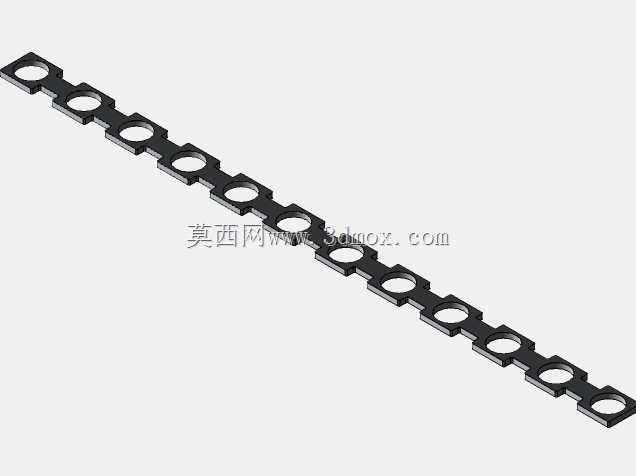

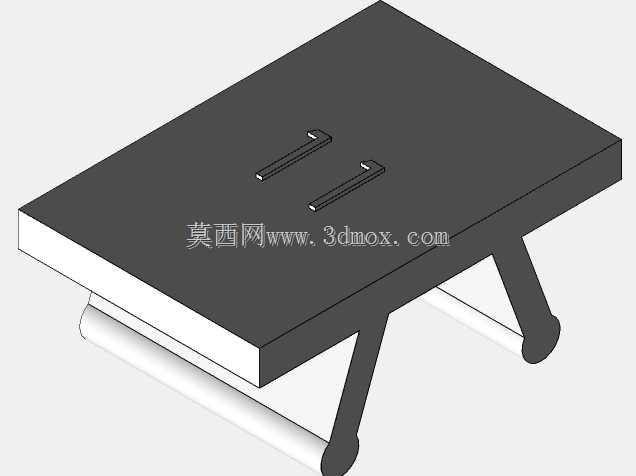

　　不同颜色的端子用来区分回路属性，比如灰色常用作普通控制回路，绿色用作接地保护回路，橙色用作动力回路或者安全回路，白色用作特殊信号回路，端子顶部的白色标识位是用来贴号头管或者印端子号的区域，建模的时候把这个平面的凸起厚度做出来，后续出工程图的时候可以直接在这个位置标注端子编号，不用额外叠加标识件。外形尺寸方面，单极端子的宽度是这类直通端子的标准模数，多极拼接之后整排总长度是单极宽度乘以极数，建模时要把端子上下的接线孔位置做准：正面的圆孔是导线插入口，孔径要匹配对应线径的导线最大外径，比如适配2.5平方导线的端子，插线孔直径要留到3mm以上，保证带冷压管的导线能顺利插入，端子背部的走线侧要留出和线槽对接的空间，通常端子排在柜内安装时，

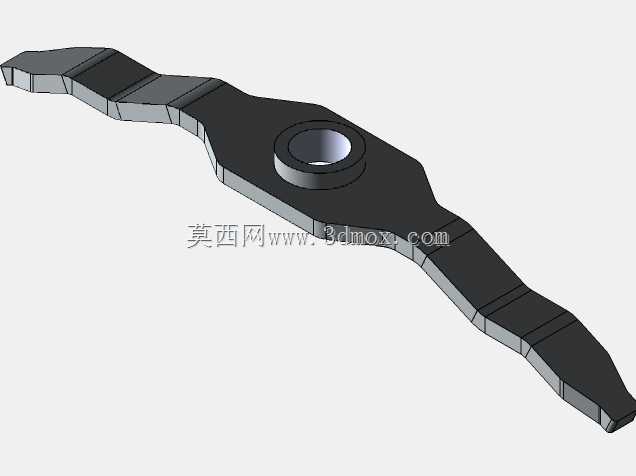

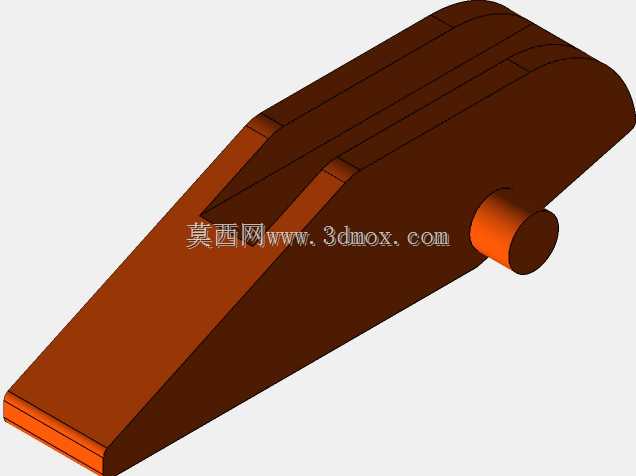

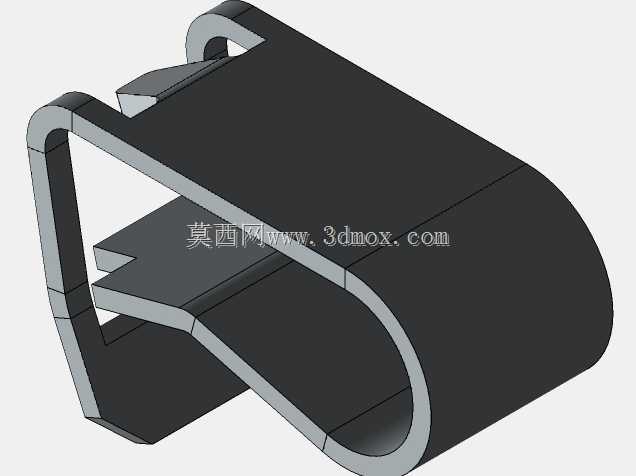

　　距离两侧走线槽的预留间隙要在15mm以上，方便导线从线槽引出后自然弯折插入端子，不会出现导线死弯。杠杆操作件的转轴配合是结构建模的细节重点，橙色杠杆绕本体上的转轴转动，扳起和压下的行程要对应内部弹簧夹的张开和锁紧位置，杠杆压下之后上表面要和端子本体顶面基本齐平，不会突出过高影响柜内的绝缘距离，端子本体侧面的防错结构也要做出来，相邻端子拼接时如果方向装反，榫头无法嵌入，从结构上避免现场组装时极性装错。在整柜布局校核时，把拼好的整排端子装配到TS35导轨上之后，可以直接检查端子顶部到柜门内侧的安全距离，端子接线后导线的弯曲半径是否满足规范，不同颜色端子的分区排布是否和电气原理图的回路划分对应，接地端子的安装位置是否预留了接地排的连接空间。这类端子的绝缘本体采用阻燃尼龙材质，建模时壁厚均匀，内部的导电铜夹虽然外观不可见，但在做结构剖面或者爆炸视图的时候，可以把弹簧夹的结构一并做出，完整呈现杠杆扳动时弹簧夹撑开、压紧导线的动作逻辑，给做接线工艺培训或者柜内布局设计的工程师提供准确的三维参照。
