焊接式整体户外防护电气控制机柜

　　该结构面向工业现场中低压电气元件的集中安装与防护，箱体采用整体焊接思路，外形边界控制在500mm、500mm、200mm的紧凑范围内，适合墙面固定、设备侧边挂装以及小型生产线旁就地布置。与拼装式机柜相比，焊接箱体在边角连续性、整体刚性和抗变形能力上更稳定，尤其适用于存在轻微振动、粉尘或油污的车间环境。

　　从实际使用场景看，这类电气箱常用于小型设备的端子转接、继电器布置、开关电源安装、PLC远程I/O容纳以及电机控制回路的局部集成。箱内空间并不追求大容量柜级布线，而是强调就近控制、检修方便和外围防护。门板开启后，正面操作区域完整暴露，内部元件可安装在背板或安装板上；底部预留的电缆引入位置能够配合防水接头、格兰头或过线护套使用，使动力线和信号线从下方进入箱体，减少灰尘沿缝隙侵入，也便于电缆走向整理。

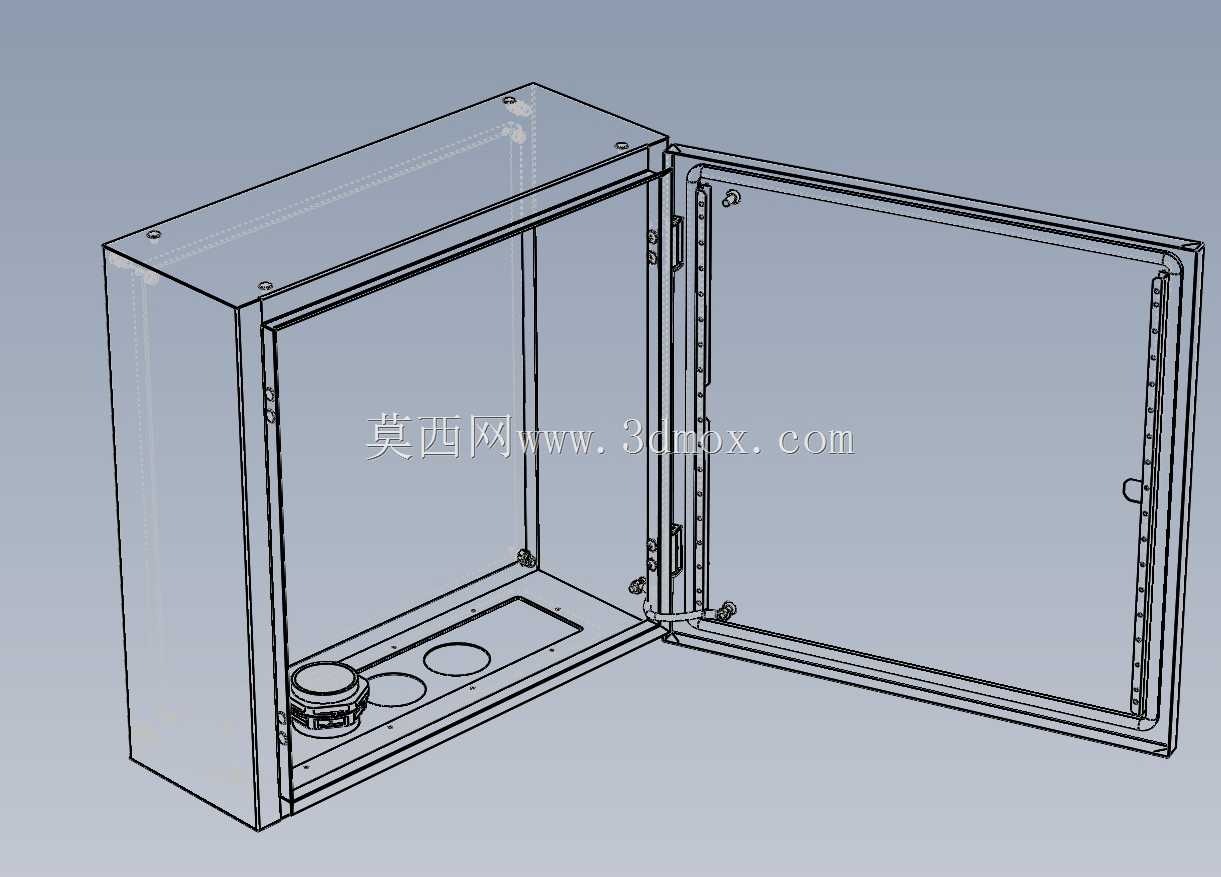

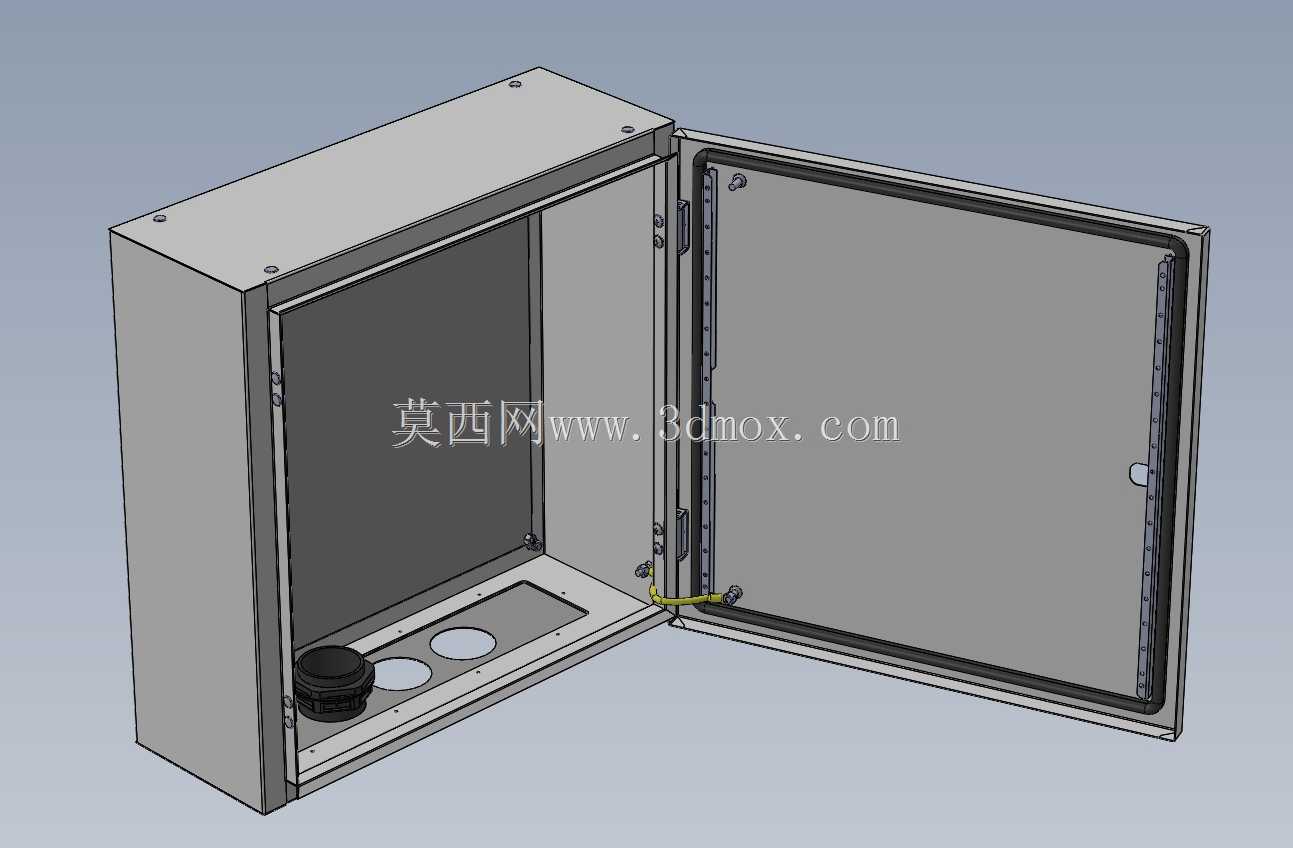

　　结构设计上，箱体主体由薄板折弯后拼焊形成，侧板、顶板和底板之间保持连续封闭，前口设置用于安装门板的边框区域。门体采用独立钣金门结构，沿一侧布置铰链，铰链位置承担反复开启载荷，因此在建模时需要关注铰链与门框、门体之间的连接面以及转动间隙。门内侧周边设置密封压合区域，可安装橡胶密封条或发泡密封圈，关门后通过门锁或压紧机构使门体与箱体前口形成稳定接触，从而提升防护等级。门体与箱体之间还可见接地连接线，这一细节在电气柜设计中不可省略，能够避免门体因喷涂、氧化或铰链接触不良而失去可靠接地。

　　箱体内部底面的开孔布局体现了现场接线需求。圆形开孔可对应不同规格的电缆接头，开孔边缘需要保留足够的平整面，以便密封圈压紧；若后期电缆规格变化，也可通过转接板或多孔格兰头调整。安装板区域应与箱壁保持安全距离，既给端子排、线槽和导线弯曲半径留出空间，也避免元件过于靠近焊缝和折边。对于200mm的浅深度设计，元件厚度、接线余量和门板闭合干涉是校核重点，尤其是断路器手柄、接线端子压线方向、线束弯折以及门锁凸出部分，都需要在三维装配状态下逐一检查。

　　建模时可将箱体拆分为主壳体、门体、铰链、锁件、密封条、接地跨接线、电缆接头和内部安装板等子结构。主壳体重点表达折弯边、焊接角部、安装孔和前口加强面；门体则需要体现内凹结构、密封安装面以及铰链连接孔。由于整体尺寸较小，板材厚度对内部可用空间影响明显，设计时不能只按外形尺寸估算容纳能力，应扣除板厚、折边半径、门板内凸量和安装板固定件所占空间。箱壁上的安装固定孔宜布置在受力稳定的位置，背墙安装时还要考虑墙体锚栓、膨胀螺栓或挂装支架与箱内元件的干涉关系。

　　在散热与防护之间，这类箱体通常以封闭防护为主，不随意开设大面积通风孔。若内部安装电源、继电器或小型驱动器，应根据发热量判断是否需要自然散热缝隙、透气阀或低功率风扇；对于粉尘、水汽较多的场合，则优先保持密封，通过降额选型、外部散热或安装位置通风来控制温升。箱内布线应区分强电与弱电路径，接地线沿门体、壳体和安装板形成连续连接，电缆入口处做好夹持和密封，避免导线拉力直接传递到端子。

　　该三维结构对钣金加工和电气装配均有直接参考价值。加工阶段，焊接箱体需要控制焊后变形，前口平面度会直接影响门体闭合和密封效果；喷涂后再装配铰链、锁具和密封条，可减少表面处理对配合件的影响。装配阶段，门锁压紧量、铰链同轴度、密封条压缩率和门体开启角度都应现场复核。整体来看，该模型不是单纯的箱壳外形，而是把防护、接线、接地、检修和安装边界整合在一个小型焊接电气箱中，能够为设备配套控制柜、现场操作箱和分布式电气接线箱的结构设计提供清晰参照。
