22mm金属环形指示灯控制按钮

　　22mm安装直径的金属按钮在工业控制柜体、自动化设备操作面板、测试台架以及小型通讯终端上使用频率很高，这类元件看似结构简单，却直接关系到人机交互的可靠性。建模时不能只做一个外观圆柱，需要把面板安装边界、螺纹锁紧段、背部插针接线区和环形发光指示结构一并表达清楚，否则后续在柜体开孔、面板布置和线束连接阶段很容易出现干涉。

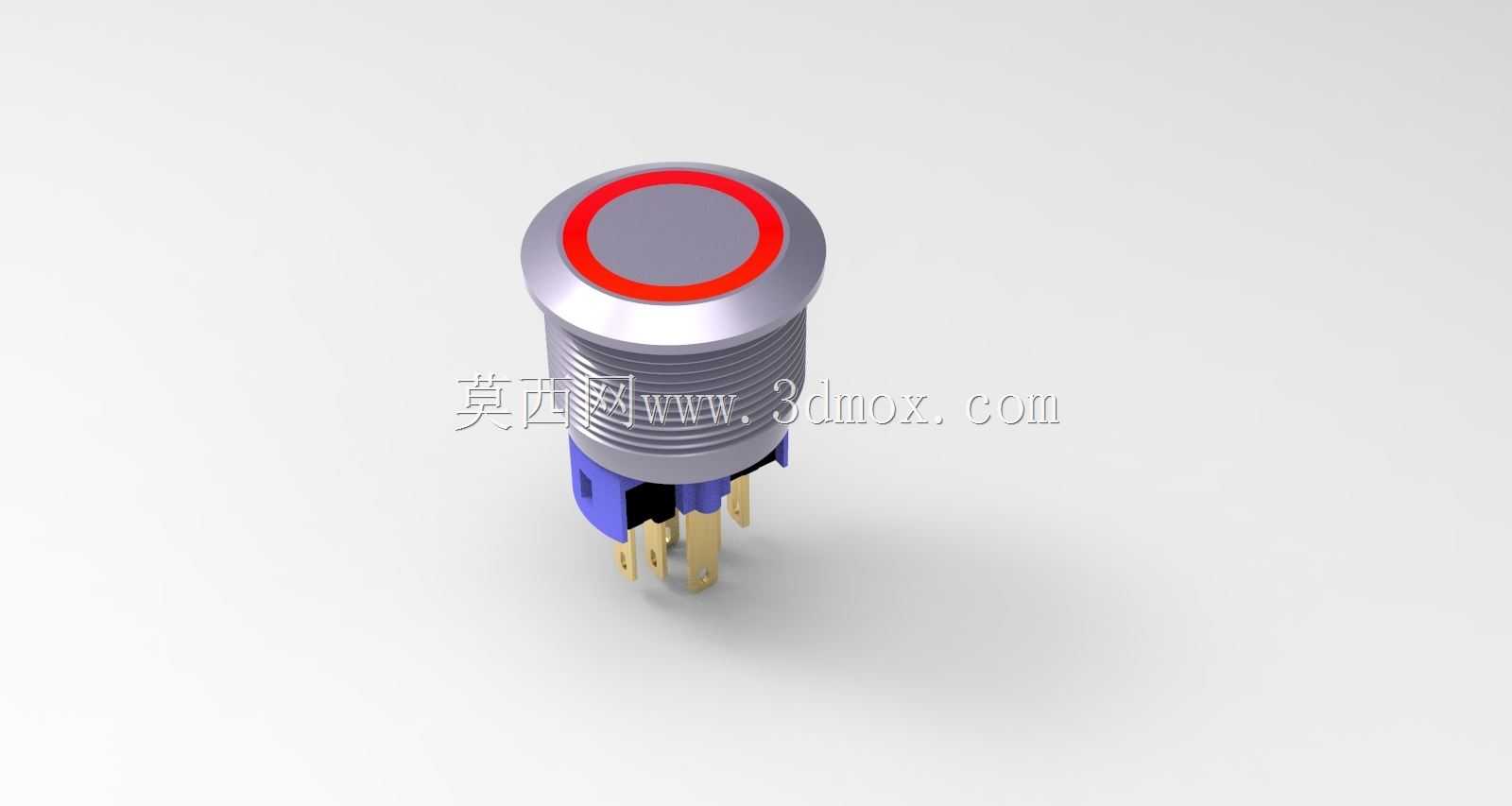

　　该按钮的核心安装基准是22mm标准面板孔。头部金属外圈承担按压与装饰作用，顶面设置红色环形透光带，中心为暗色按压面；这种环形指示方式比单点小灯更醒目，操作人员在较远位置或设备运行噪声较大的环境中，也能通过光环状态判断回路是否接通。按钮头部直径略大于安装孔，形成面板外侧的限位台阶；圆柱段外侧加工连续螺纹，用于穿过面板后配合锁紧螺母固定。建模时螺纹段长度需要保留足够余量，以适应不同厚度的门板、亚克力面板或绝缘安装板。

　　从设备用途看，这类按钮常用于启动、停止、复位、模式选择和急停旁的辅助指令输入。带灯结构尤其适合电源指示、运行确认、故障复位反馈等场景：按钮本身既承担输入动作，又通过光环提供状态输出，可减少面板上额外开孔数量。对于紧凑型控制柜，一个开孔同时解决操作与指示，能够提高面板利用率；对于台式检测设备，金属外壳也能提升频繁按压环境下的耐用性。

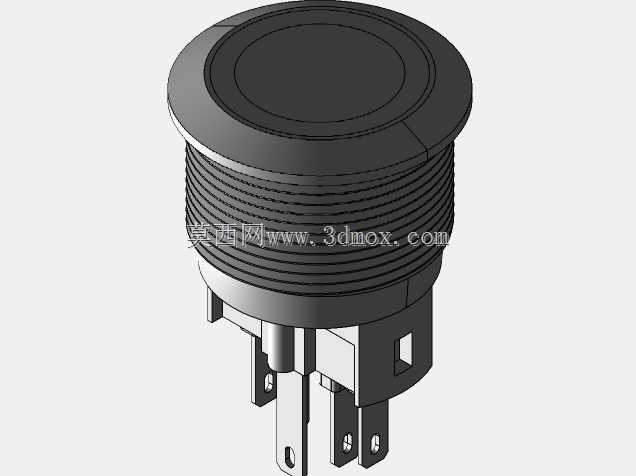

　　结构设计上，模型前部为金属按钮头，中部为带外螺纹的安装筒体，后部露出蓝色基座与多根金色插针。插针并非装饰件，其位置、间距和伸出长度决定了PCB直插或线束端子连接的可行性。若设备采用面板后方焊接到控制板，插针需要与板厚、焊盘孔径和板后安全距离匹配；若采用接插件引线，则要核对插针排列方向，避免装配后与线槽、端子排或柜内骨架碰撞。蓝色基座通常承担定位、绝缘和内部微动开关支撑作用，外形上的台阶与防呆特征应在三维模型中保留，方便工程师检查安装姿态。

　　安装边界方面，面板前方需要预留手指按压空间，按钮头部周围不宜紧贴铭牌框、急停按钮或护罩边缘；面板后方则要同时考虑螺纹筒、螺母旋紧空间、插针长度和线束弯曲半径。实际柜体布置中，22mm孔位常按标准间距排列，若多个按钮密集安装，应保证锁紧螺母工具能够进入，且背部插针不得与相邻元件的接线端子交叉。模型中可见的背部引脚长短不一，这与内部开关触点和灯脚功能有关，建库时应区分信号脚、灯脚和公共脚，不能简单合并为同长度圆柱。

　　环形灯圈的设计还要考虑透光与遮光关系。红色光环需要均匀发光，中心按压面则保持低反光或暗色效果，避免强光从非指示区域泄漏。金属外圈与透光环之间应有清晰分界，这不仅影响外观，也影响渲染时材质表达：金属件表现为高反射、边缘锐利，透光环表现为半透明或自发光，塑料基座表现为哑光绝缘材质，插针则表现为金属导电件。通过这些材质分区，结构评审时可以快速识别功能层次。

　　在三维建模流程中，较合理的做法是先建立22mm安装孔轴线，再以轴线为中心生成头部、螺纹筒和背部基座。头部按钮面与环形灯槽采用同轴回转体，保证按压对中；螺纹可按真实牙型或简化纹理表达，取决于模型用于外观评审还是加工出图。背部插针应按照实际接线方向阵列或单独定位，基座侧面的卡扣、定位平面和颜色分区也要体现，因为这些特征会影响按钮装入面板后的防转能力。

　　工程应用中，这类按钮还需与面板密封、防护圈和标签系统配合。若设备用于粉尘较多或需要擦拭的现场，头部与面板之间通常会增加密封垫圈；模型虽然未单独展开垫圈，但在头部下缘与面板接触处应预留压缩空间。按钮后方接线区不能贴靠金属板，防止插针受压变形；维修侧则需要留出插拔端子或更换按钮的操作空间。

　　总体而言，该模型的价值不在于复杂曲面，而在于把一个常用控制元件的安装关系、功能分区和接线边界完整呈现出来。前端环形指示灯解决状态识别，中部螺纹解决面板固定，背部插针解决电气连接，三部分围绕同一22mm开孔形成紧凑结构。对于做控制柜布局、操作面板设计或自动化设备选型的工程师来说，这些细节比单纯的外观造型更能决定后续装配是否顺畅。
