平头竖纹滚花铆螺母多规格紧固件

　　这套平头竖纹滚花铆螺母覆盖M3、M4、M5、M6、M8、M10六个常用螺纹规格，属于薄板连接场景里非常典型的盲孔紧固元件，日常在机柜钣金、通讯设备机箱、家电外壳、铝合金型材框架、汽车内饰钣金、轨道交通内饰板这些无法从背面操作攻丝或者焊接螺母的工位上大量使用。和普通通孔螺栓搭配螺母的装配逻辑不同，铆螺母可以预先从工件单侧放入预冲孔，通过拉铆枪拉动芯轴让螺母下端的薄壁段发生可控径向膨胀，挤压变形后在板材背面形成承压凸缘，和上端的平头法兰一起把被连接板牢牢夹在中间，全程不需要操作人员触及工件背面，特别适合封闭腔体、薄壁方管、双层钣金这类背面完全没有操作空间的结构。

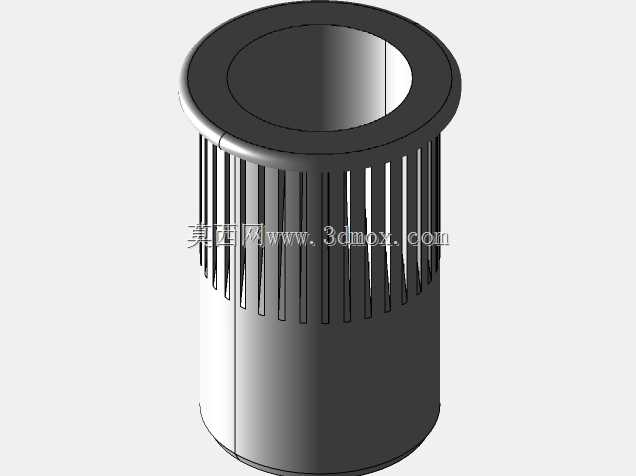

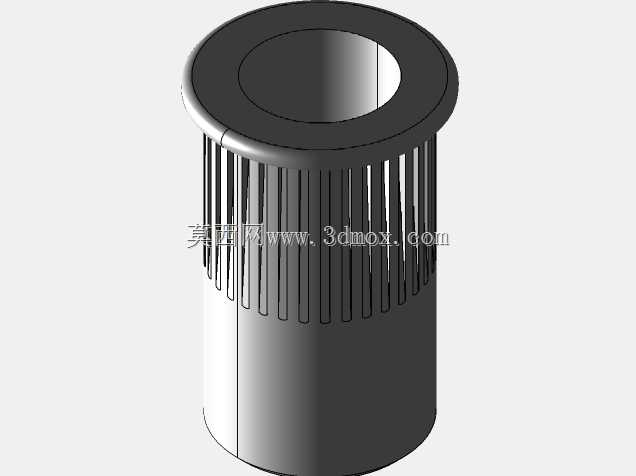

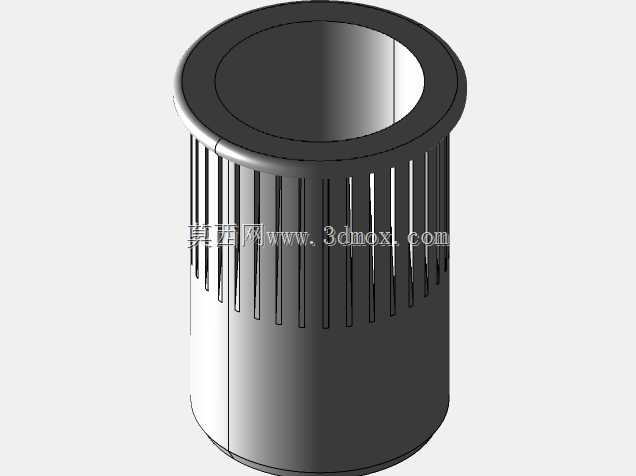

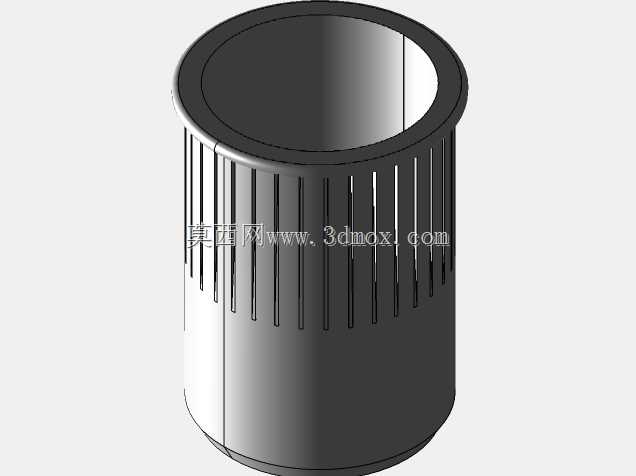

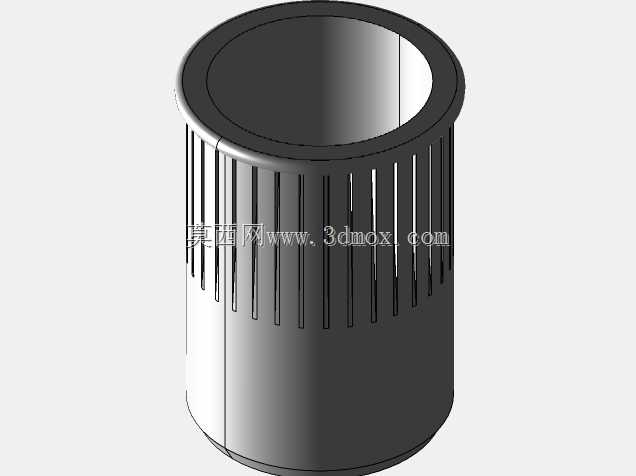

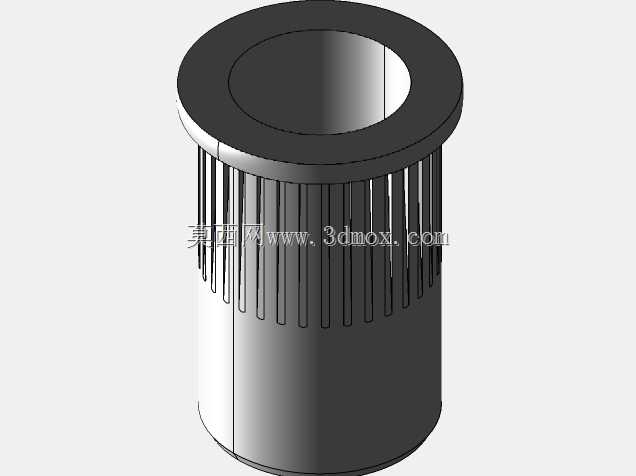

　　从结构设计上看，这款铆螺母上端采用大直径平沉头法兰面，装配完成后法兰端面可以完全贴合板材表面，不会像圆头铆螺母那样凸出板面，对于设备外观面、滑轨安装面、需要后续贴附密封垫的平面非常友好，不会出现干涉相邻零件、刮伤装配人员或者破坏密封平面度的问题。法兰下方的柱身段加工了通长的轴向竖纹滚花齿，这些凸起的竖棱在拉铆膨胀的过程中会直接咬入预冲孔的孔壁，一方面可以阻止铆螺母在拧紧配套螺栓的时候跟着发生跟转打滑，另一方面滚花齿和孔壁之间形成的机械咬合面也能大幅提升抗扭、抗拔脱承载能力，相比光滑柱身的光面铆螺母，在铝板、薄钢板、塑料板这类偏软基材上的连接可靠性要高出不少。柱身下端预留了均匀的薄壁变形段，拉铆时这段区域会按照预设的变形量均匀鼓胀，不会出现局部撕裂、偏心褶皱的问题，变形后形成的背面承压环面积足够大，即使在0.5mm到3mm厚度的薄钣金上也不会把板材压溃拉穿。

　　建模的时候首先按照不同螺纹规格分别确立了核心尺寸基准：内螺纹段严格对应公制粗牙螺纹的小径、大径参数，保证配套标准螺栓可以顺畅旋合，不会出现干涉或者牙型配合间隙过大的问题；上端法兰直径、法兰厚度、柱身外径、总长度、下端变形段长度都按照行业通用的平头竖纹铆螺母尺寸序列做了关联参数化排布，不同规格之间只需要驱动参数表就可以自动更新全系列模型，不需要逐个重复建模。滚花竖纹部分没有采用贴图示意的做法，而是实际切出了均匀分布的轴向齿形，齿的数量、齿高、齿根圆角都按照实际量产刀具的加工参数设置，变形段的壁厚差、端部引导倒角也都做了还原，端部的小倒角可以让工人在往预冲孔里放件的时候自动导正，不用刻意对准孔位就能快速塞入，大幅提升装配效率。

　　实际选型的时候首先要确认被连接板的总厚度，不同长度规格的铆螺母对应不同的板厚适配区间，板厚过大会导致变形段没有足够的膨胀空间，拉铆后无法形成可靠的背面凸缘；板厚过小则会导致膨胀量过大，螺母柱身发生歪斜。预冲孔的尺寸需要和柱身滚花段的外径匹配，冲孔过大滚花齿无法有效咬入孔壁，抗扭能力会大幅下降，冲孔过小则螺母无法顺利放入，强行压入会破坏滚花齿。安装边界上要注意法兰面的沉孔深度，如果要求装配后法兰完全和板面齐平，需要在板材上预先锪出对应直径和深度的沉孔，普通不需要齐平的场景直接开圆孔即可。孔边到板材边缘的距离、孔和孔之间的中心距也要留出足够的承压空间，避免拉铆的时候板材边缘发生翘曲变形。这类铆螺母相比焊接螺母不需要动火，不会在钣金表面留下焊疤、烧穿或者热变形，涂装后的板材也可以在装配最后工序再做拉铆，不会破坏表面涂层，在多品种小批量的设备组装、售后改装维护场景里适配性极强，模型可以直接用于装配干涉检查、拉铆工装设计、板材开孔图出图以及整机连接强度校核环节。
