弯臂式管道夹持固定支座结构设计

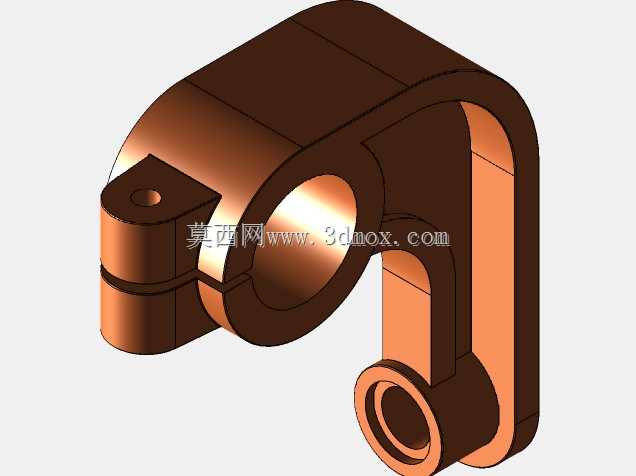

　　这款弯臂式管道夹持支座，是现场管线布设里很典型的限位承载构件，日常在车间流体管路排布、小型设备外接管线固定、通讯线缆配套硬质护管架设场景里使用频率很高。做结构设计的时候，最先要敲定的不是外形，而是夹持位的适配边界：上端的开口抱箍段预留了锁紧间隙，侧面的小孔是穿装锁紧螺钉的位置，当圆形管道或者硬质护管卡入抱箍内孔之后，拧紧螺钉就能让开口处产生微量弹性形变，把管体牢牢抱紧，既不会因为硬接触压伤薄壁管材，也能避免设备运行振动带来的管线窜动、移位问题。

　　整体结构采用一体化弯臂构型，没有额外拼接的焊缝或者装配接缝，从上端抱箍位置顺势向下延伸出C型弯臂，在弯臂最下端设置了带通孔的铰接安装座，这个布局不是随意画的：很多现场安装面和待固定管线的轴线不在同一平面，常规直型管夹要么需要额外垫垫块调整间距，要么强行掰弯管材产生内应力，这款弯臂的跨距刚好留出了管线和安装基面之间的避让空间，下端的铰接孔既可以穿螺栓把整个支座锁固在设备机架、墙面预埋板上，也可以配合销轴做小角度的自适应调整，抵消安装面的平面度误差，不用在装配的时候反复修磨支座底面。

　　从受力逻辑来看，整个构件的载荷传递路径非常清晰：管体的自重、管路内部介质流动带来的脉动冲击力，首先通过抱箍内壁的接触摩擦力传递到上端夹持段，再顺着连续的弯臂壁板向下传导，最终全部汇聚到下端的安装孔位，由紧固螺栓把载荷分散到安装基础上。弯臂的截面厚度做了等强度优化，靠近上下两个连接点位的壁面厚度适当加大，避开应力集中的转角位置，中间长臂段在保证刚性的前提下做了壁厚收减，既不会因为整体过于笨重浪费材料，也能在长期承载下不会出现臂体弯曲变形。

　　实际布设管线的时候，这类支座的安装边界需要提前核对：首先上端抱箍的内孔直径要和待固定管材的外径匹配，开口处的锁紧行程要覆盖管材的外径公差，比如常规的小直径液压油管、电气穿线硬管、气动管路，都可以在这个夹持尺寸范围内适配；下端安装孔的中心到抱箍轴线的垂直距离，就是管线中心到安装面的预留避让高度，现场排布的时候要提前确认这个空间里没有其他凸起的元器件、管线接头，避免装配过程中出现干涉。抱箍侧面的锁紧小孔位置做了局部凸台加厚，防止锁紧螺钉拧紧的时候孔位周围出现应力开裂，螺钉头部的沉位也做了适配，拧紧之后螺钉头部不会突出构件外表面，避免后续布设其他管线的时候产生刮蹭。

　　和常见的两片式组合管夹相比，这种一体弯臂结构少了一半的装配零件，现场安装的时候只需要完成下端支座固定、上端抱箍锁紧两个步骤，不用提前对齐两片夹体的螺栓孔，在狭小的设备内部走线空间里操作便利性提升很多。构件的所有转角位置都做了圆角过渡，没有尖锐的清角死角，不管是后续做表面喷涂防锈处理，还是车间日常打扫维护，都不会在转角位置积存油污、灰尘。弯臂内侧的镂空区域也不是多余造型，一方面可以减轻整个支座的整体重量，另一方面在管线需要临时穿过小规格支线的时候，这个镂空空间也可以作为走线的避让通道，不用额外在旁边加装小型线卡。

　　建模过程中需要特别注意几个配合尺寸的公差：抱箍内孔的圆柱度要控制在合理范围，保证和管体外壁的接触面积足够，不会出现局部点接触导致夹持力不足；下端铰接孔的同轴度要和安装销轴匹配，间隙过大会导致支座运行中出现晃动，间隙过小则会让装配难度大幅提升。整个构件没有复杂的异形曲面，所有特征都是拉伸、切除、圆角组合而成，不管是后续采用机加工方式制作单件试样，还是采用铸造成型批量生产，工艺性都比较友好，不需要特殊的复杂工装就能完成生产制造。在管线系统长期运行时，这个支座既承担了固定管线位置、避免管线晃动磨损的作用，也能在管路出现微量热胀冷缩位移时，通过弯臂本身的微量弹性形变吸收位移量，不会把硬应力直接传递到管路接头位置，有效降低接头位置出现泄漏、松脱的概率。
