手持喷雾瓶及注塑模具结构设计

　　这套三维结构围绕手持清洁喷雾瓶及其成型模具展开，覆盖瓶体、扳机式喷头、吸管、喷嘴、内部流道和相关模具成型部件，适合用于日化包装、清洁用品、消杀用品和小型液体分装器具的结构开发。实际使用场景中，这类喷瓶常见于家庭清洁、汽车护理、玻璃水喷洒、消毒液分装、园艺补水和工业现场局部擦拭作业，用户通过手指扣动扳机，带动泵腔内活塞往复运动，使液体经吸管上升、加压后从喷嘴雾化喷出。

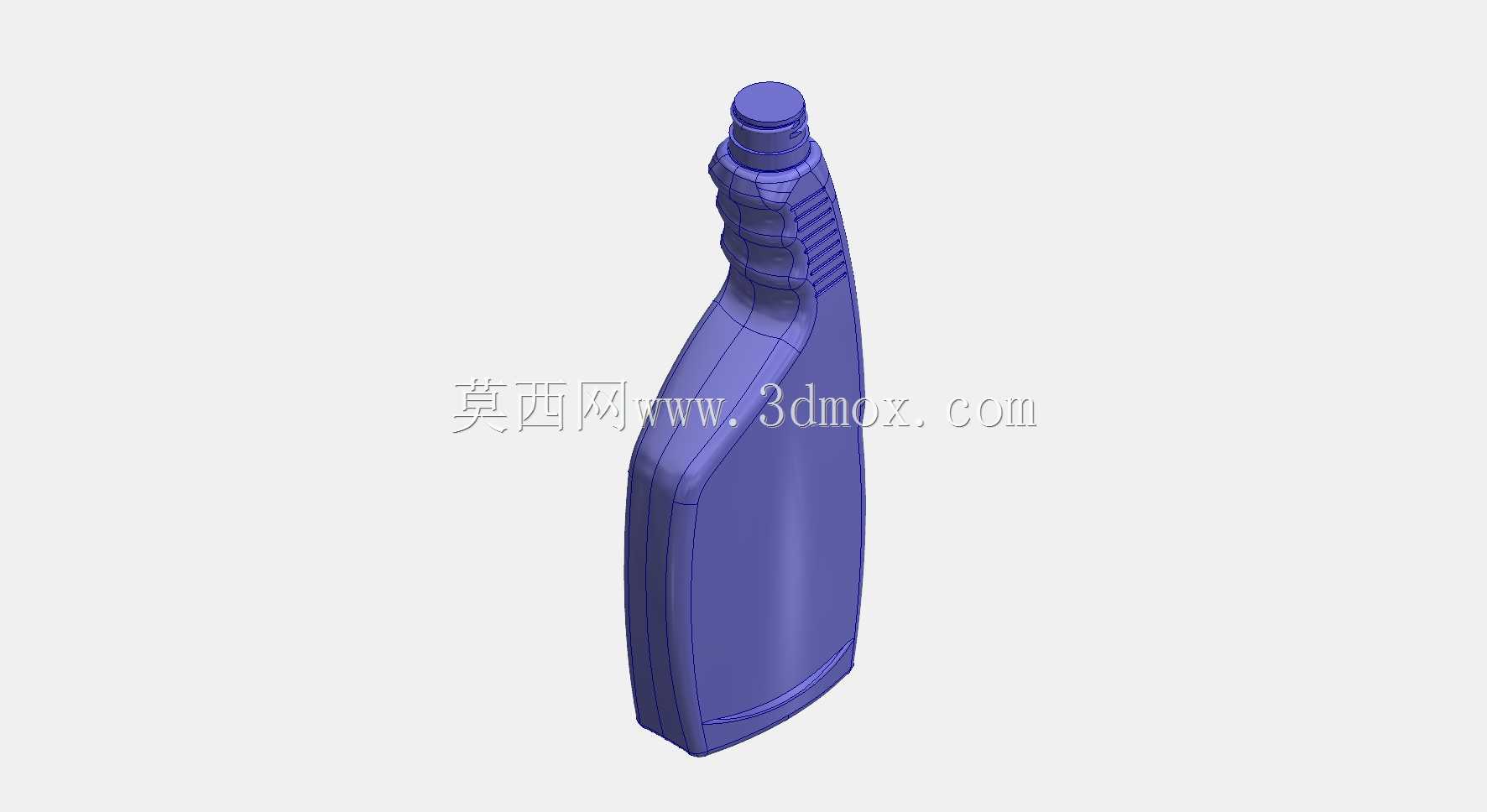

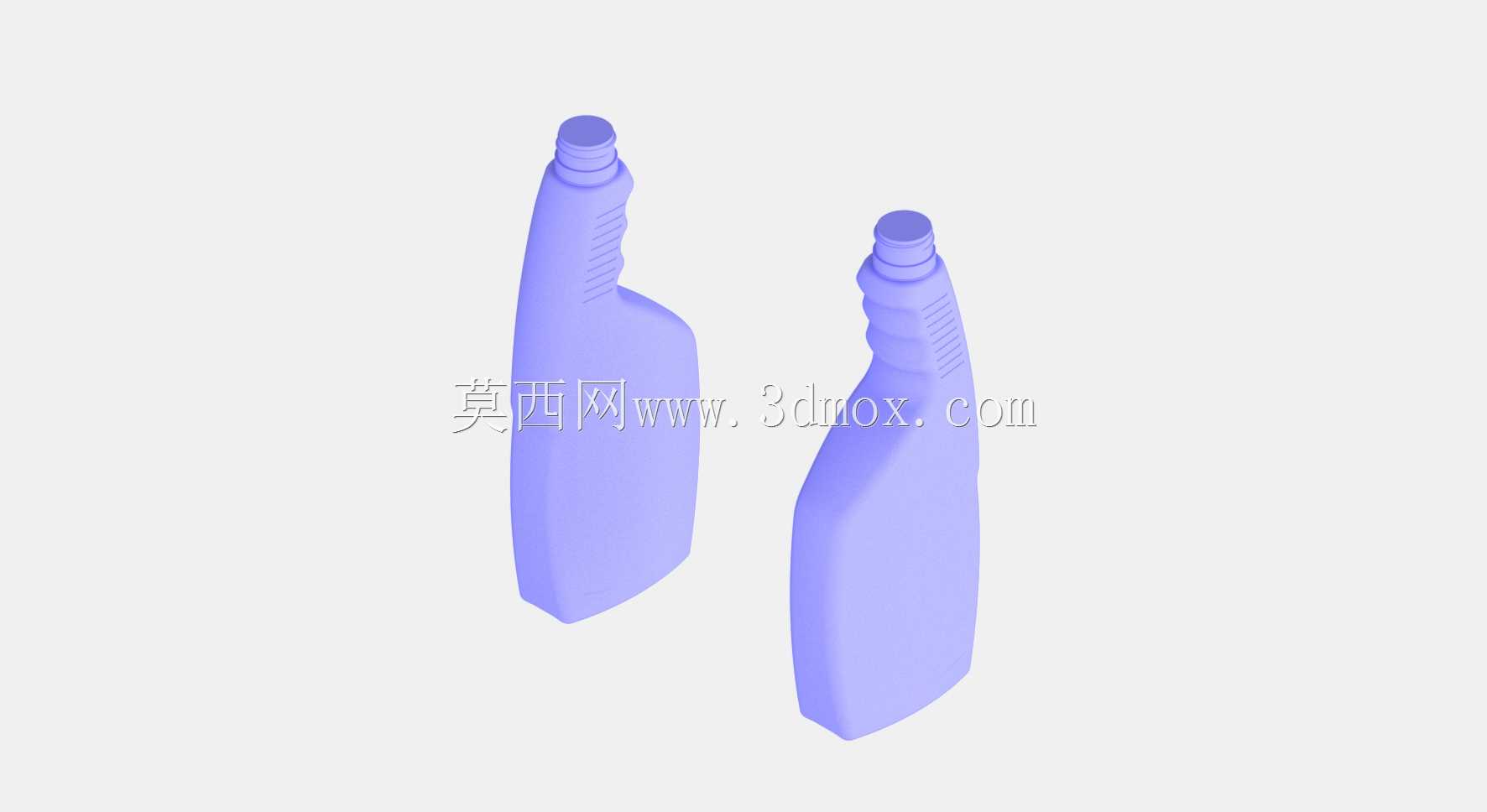

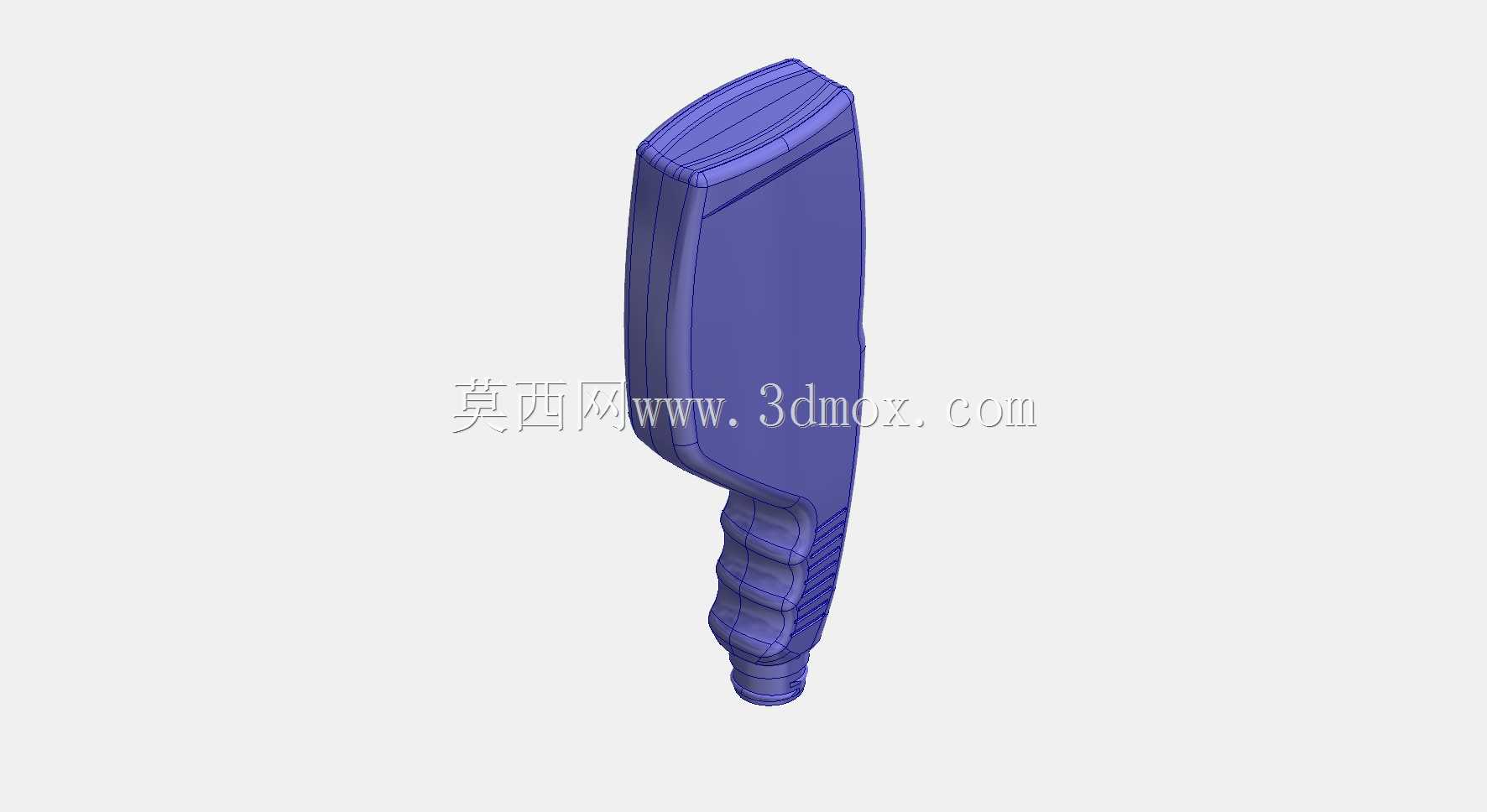

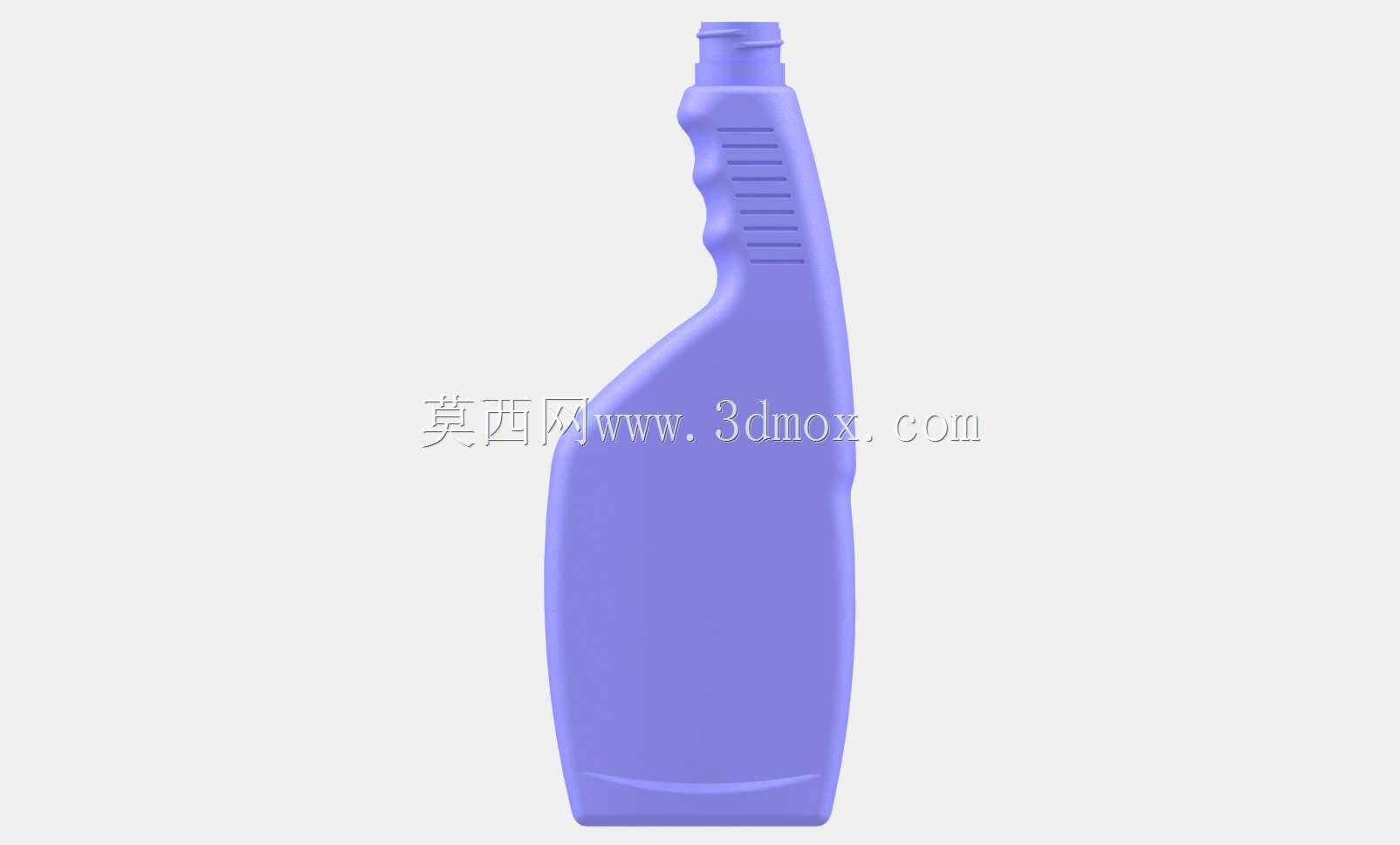

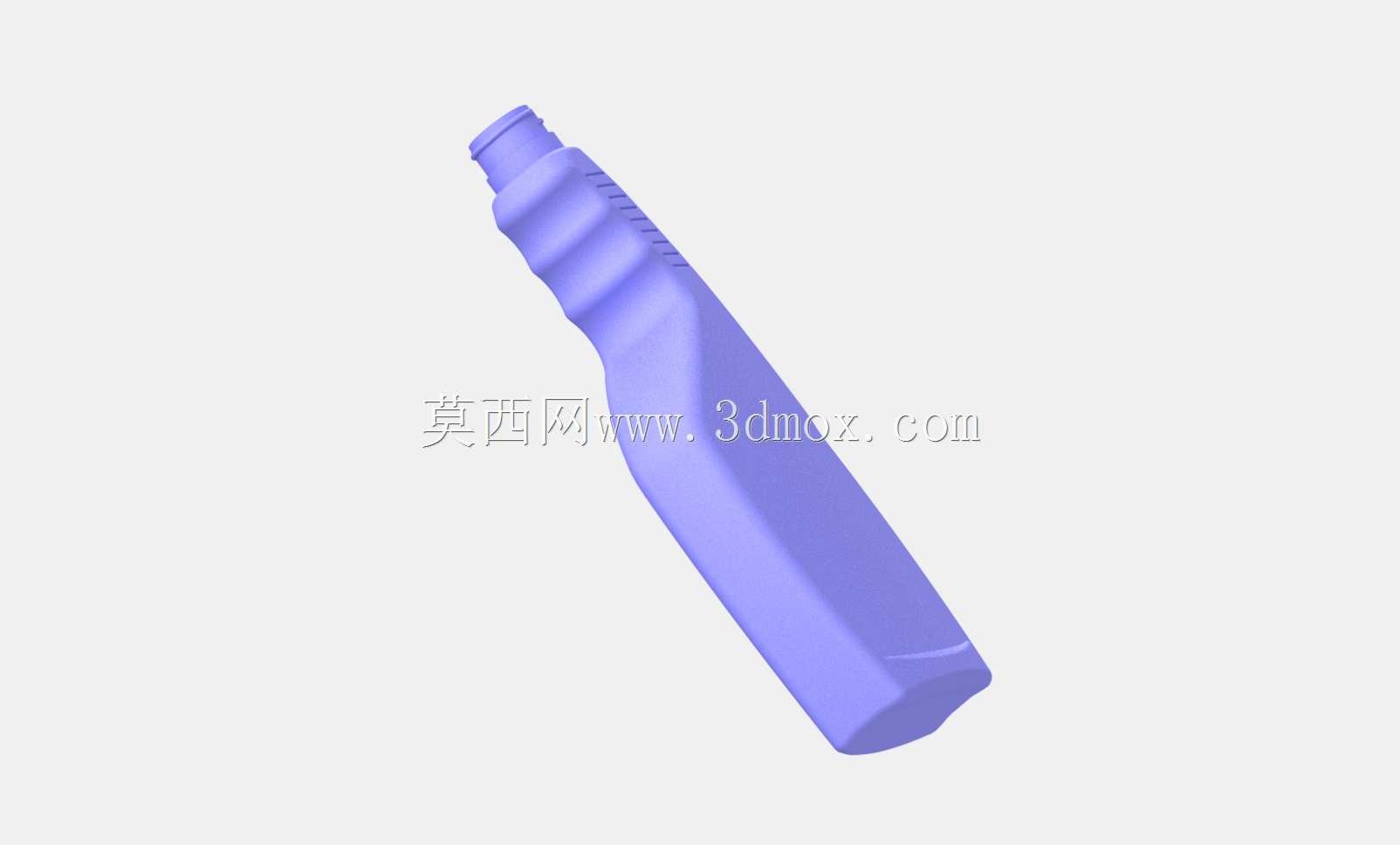

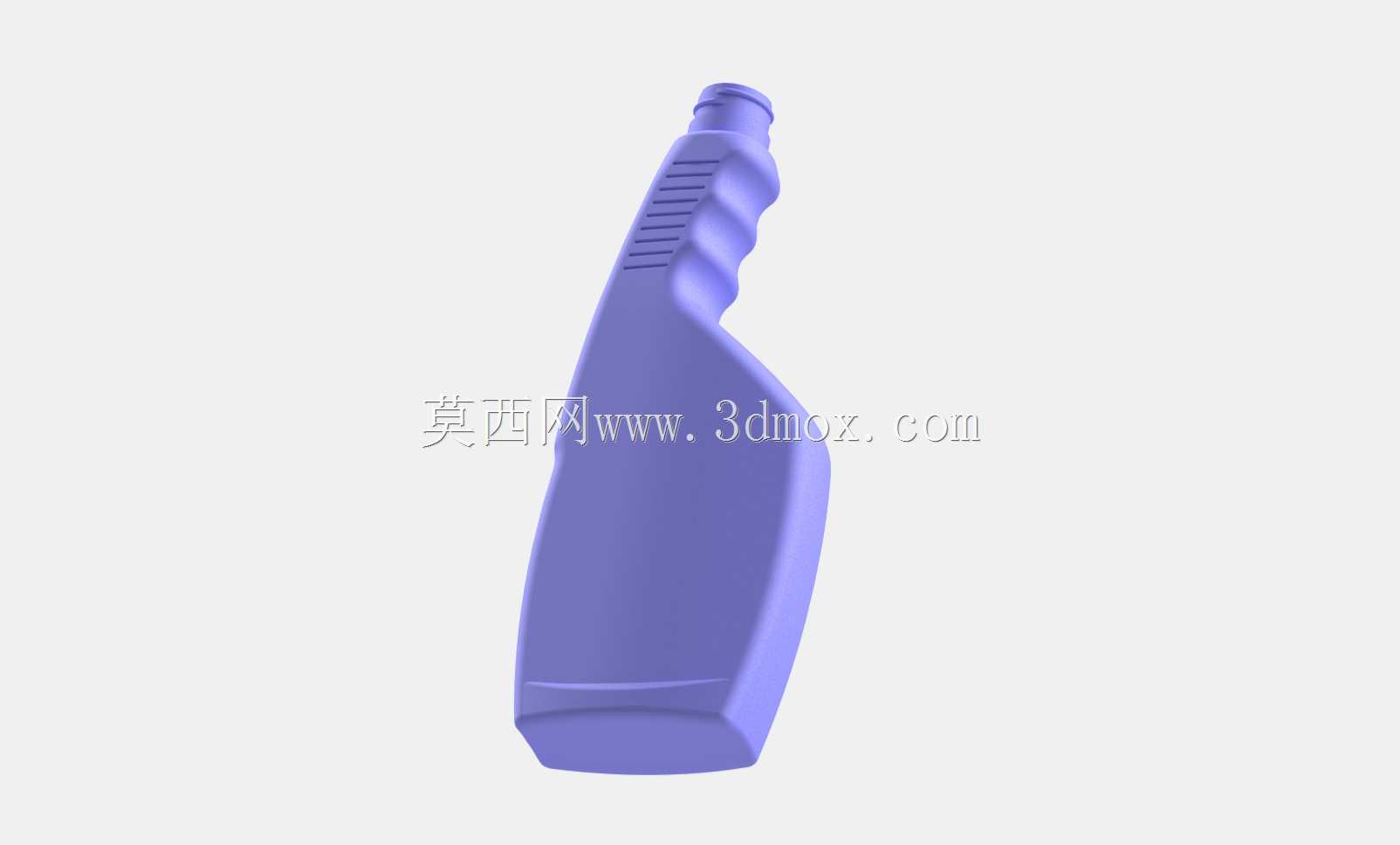

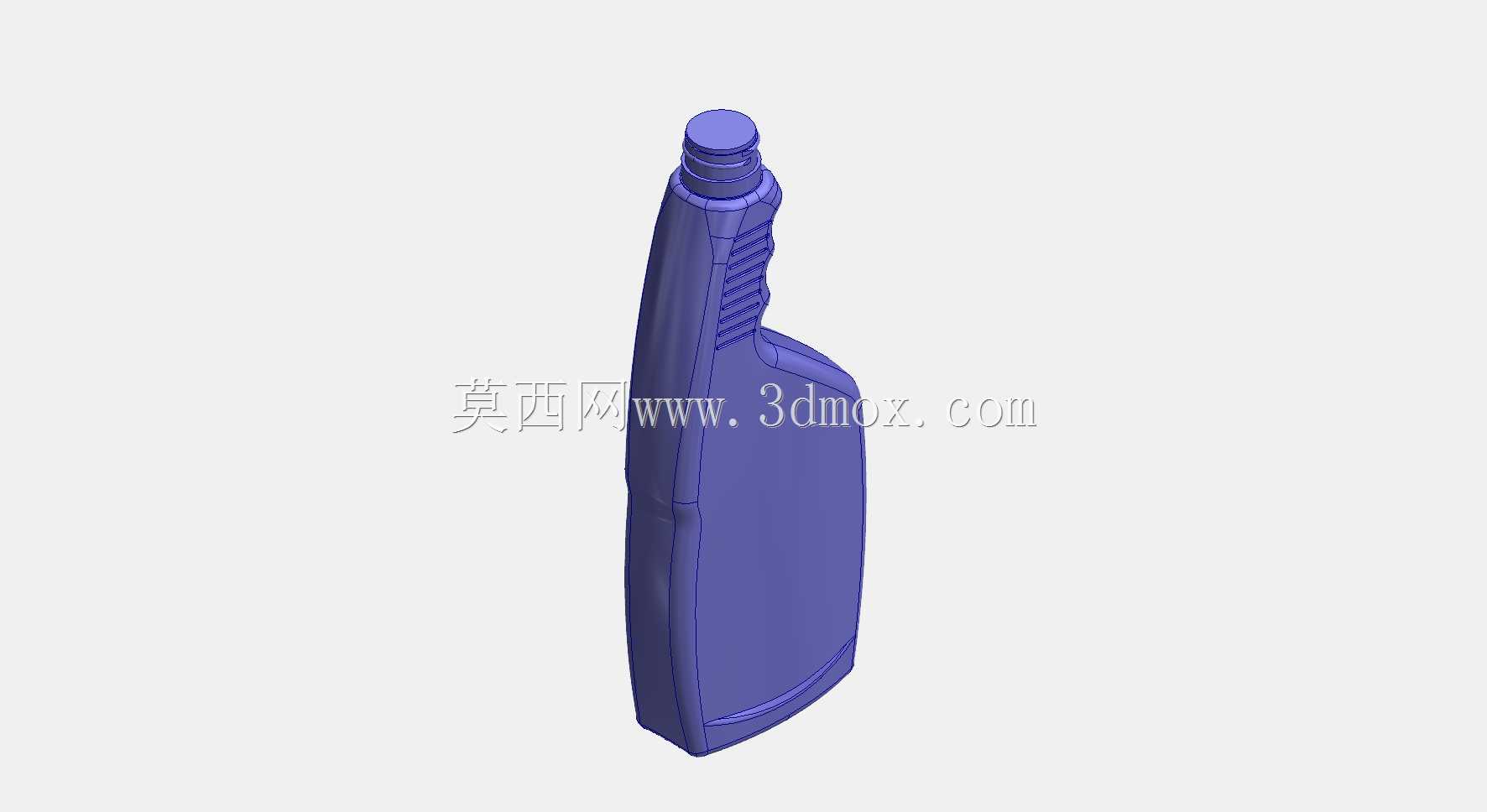

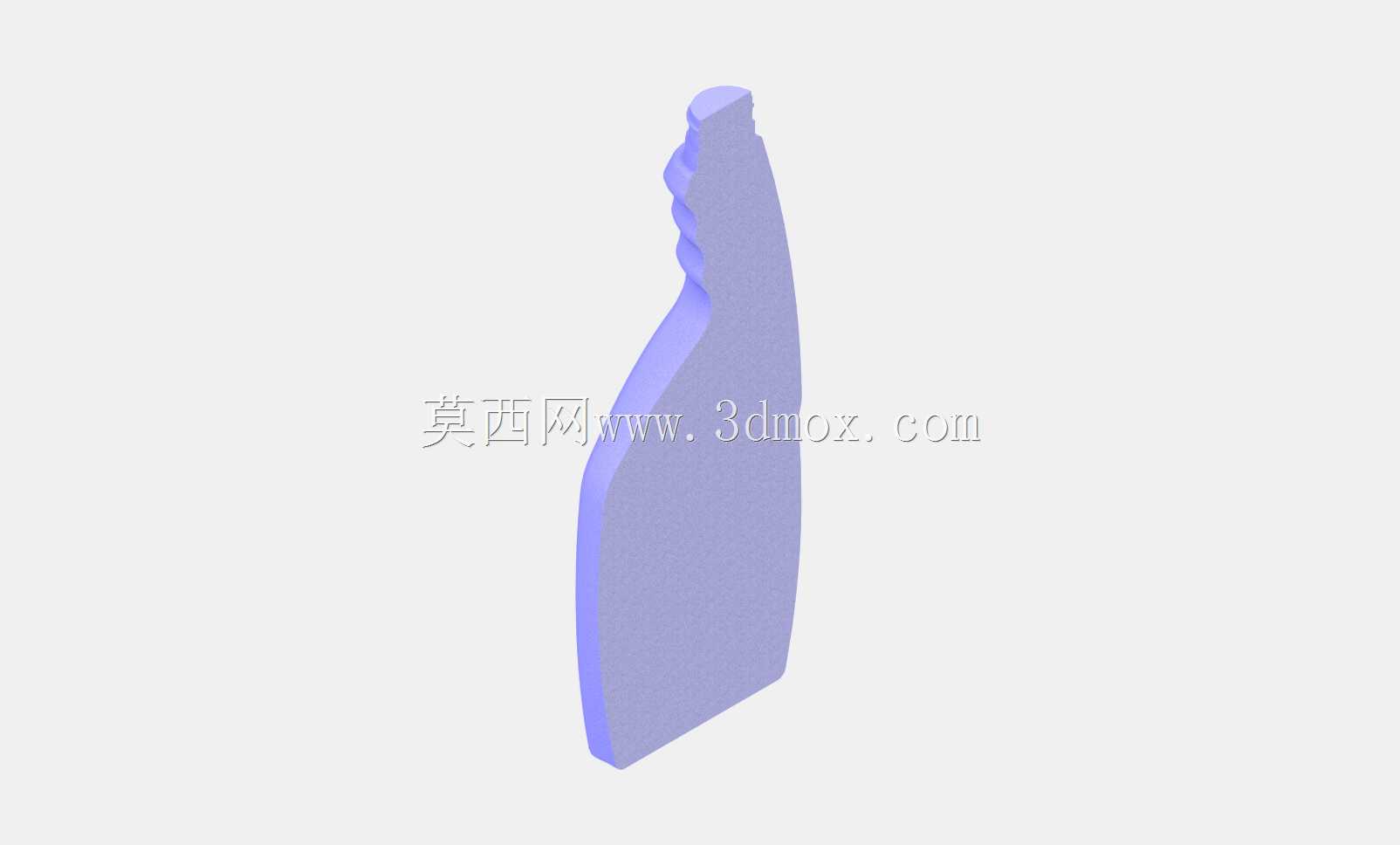

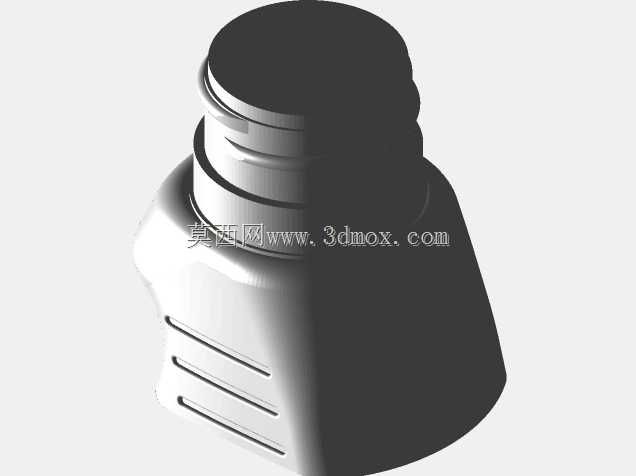

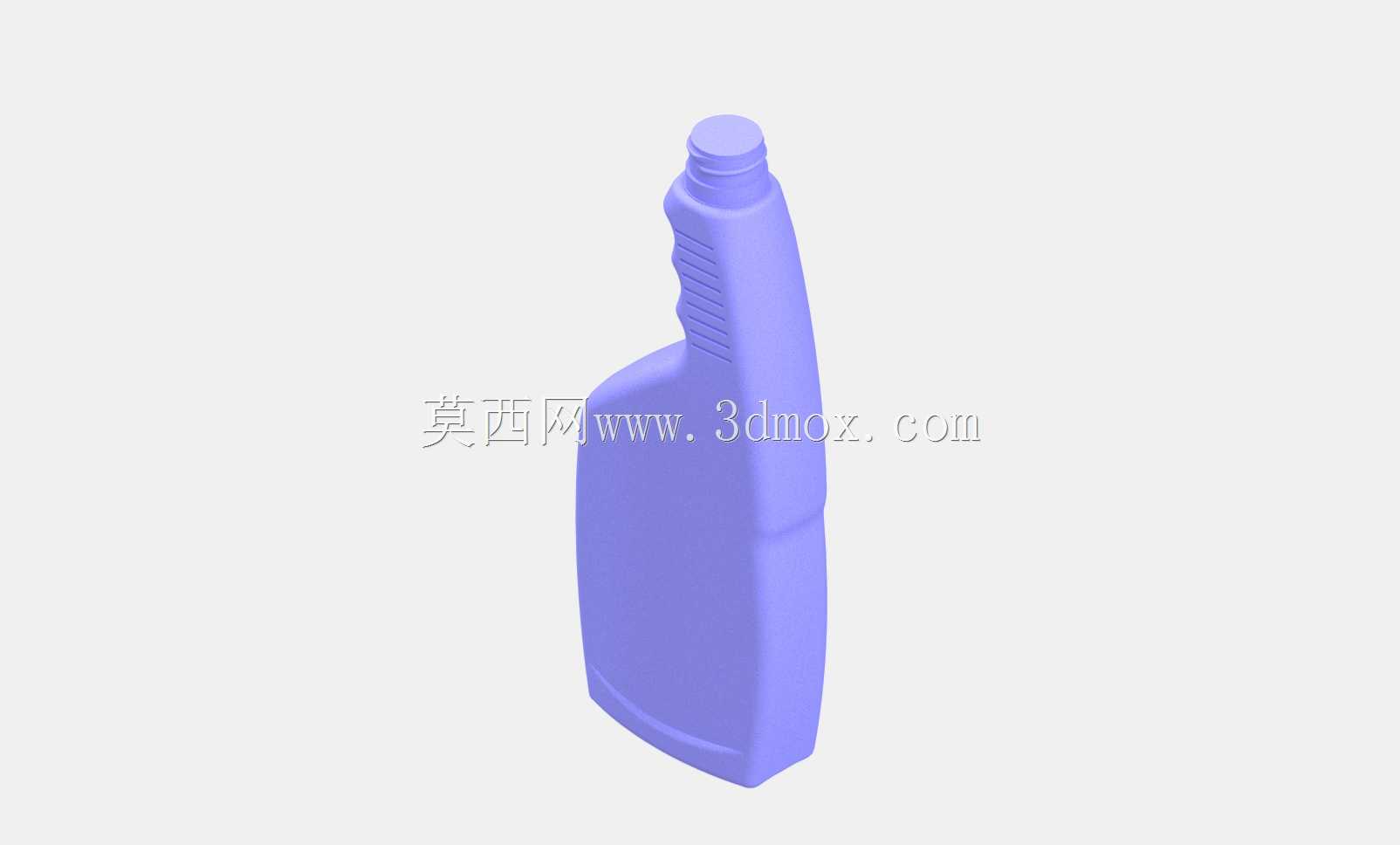

　　瓶体部分采用细长手持轮廓，侧壁设置符合握持习惯的弧形曲面，瓶颈位置收窄并与喷头底座配合。瓶身需要兼顾容量、重心和摆放稳定性，底部保留平整支撑面，使满液状态下能够直立放置；侧面曲线不能只追求外观，还要考虑吹塑或注塑后的壁厚均匀性，避免薄区在跌落、挤压和运输堆叠时产生开裂。瓶内吸管从喷头泵体延伸至瓶底附近，下端与瓶底保留少量间隙，防止贴底后吸液不畅，同时要保证瓶体倾斜到常用喷洒角度时仍能吸入液体。

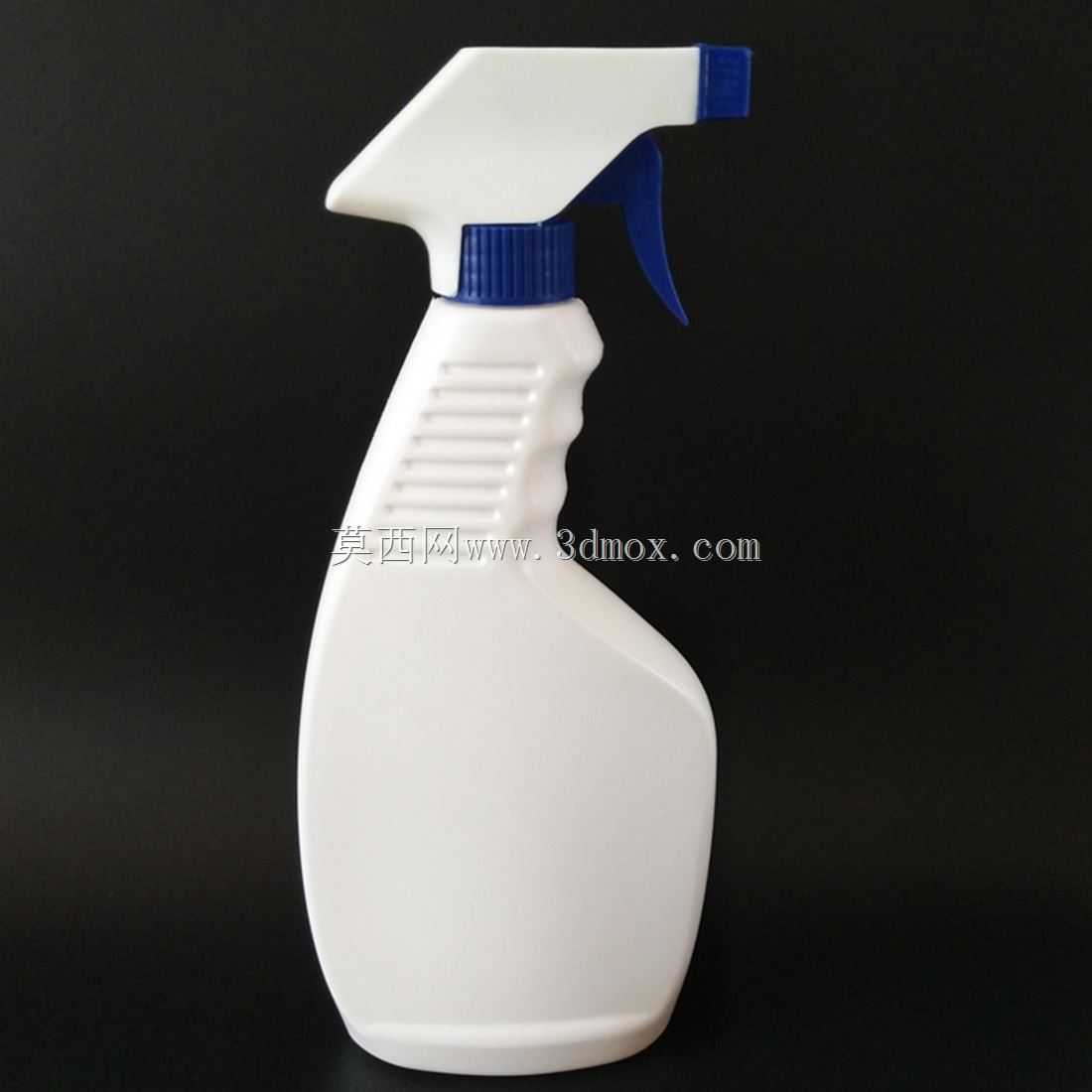

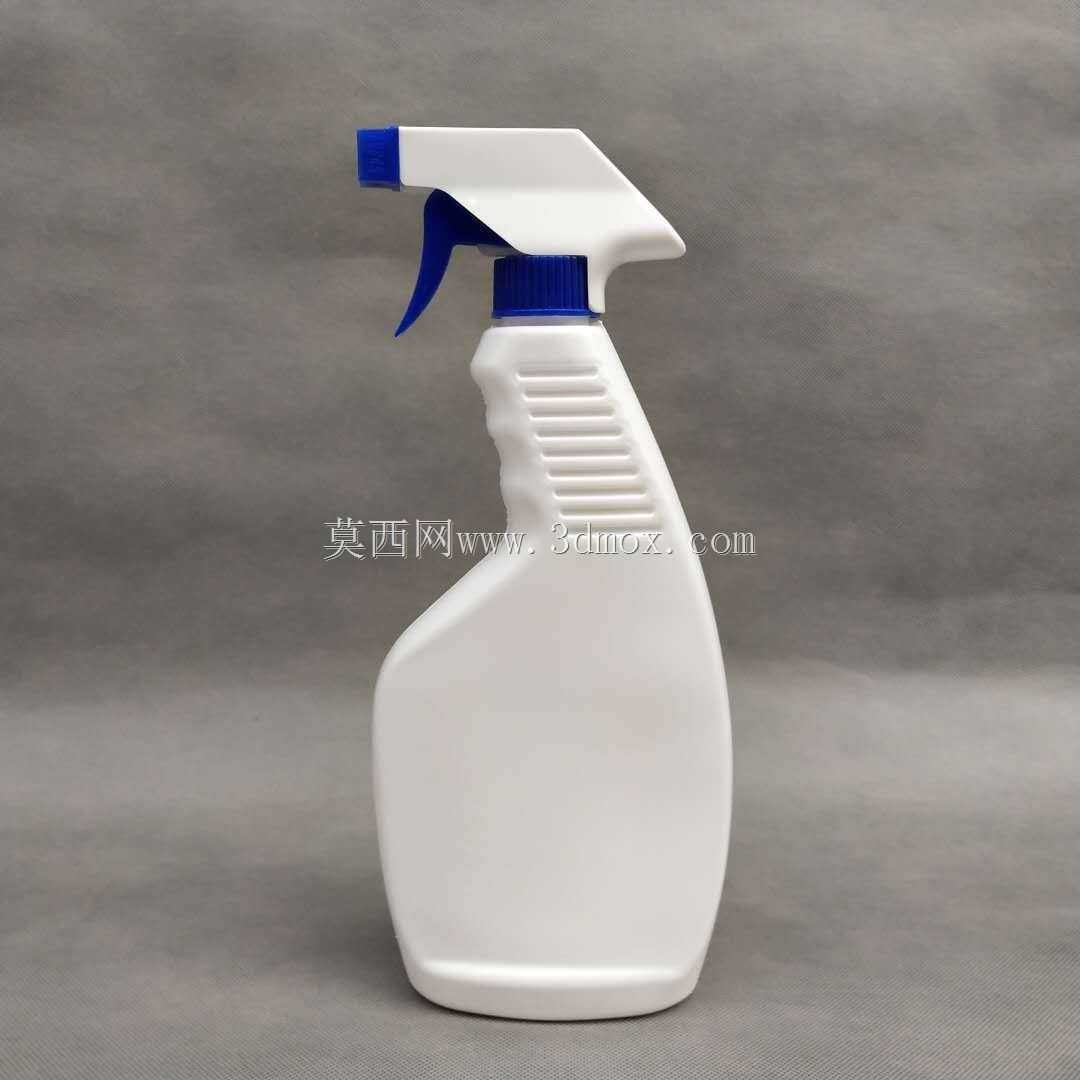

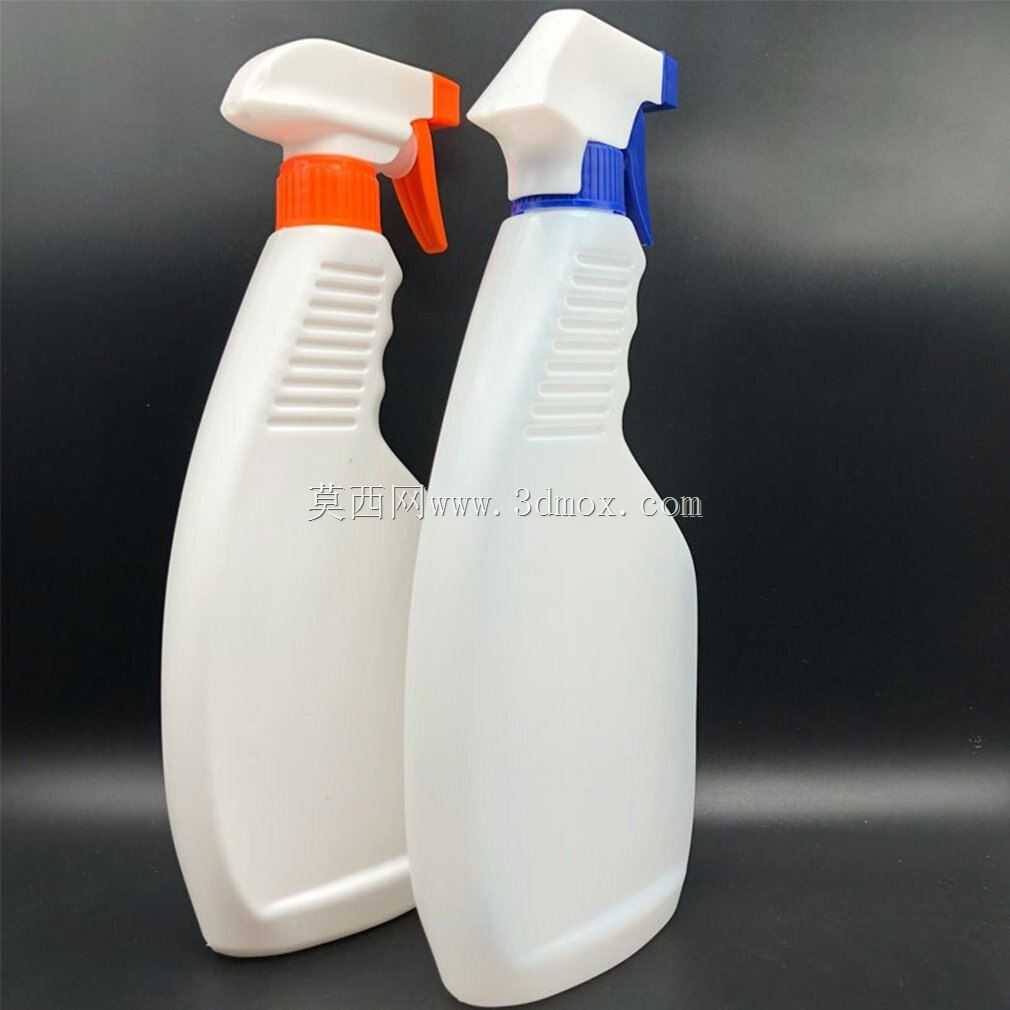

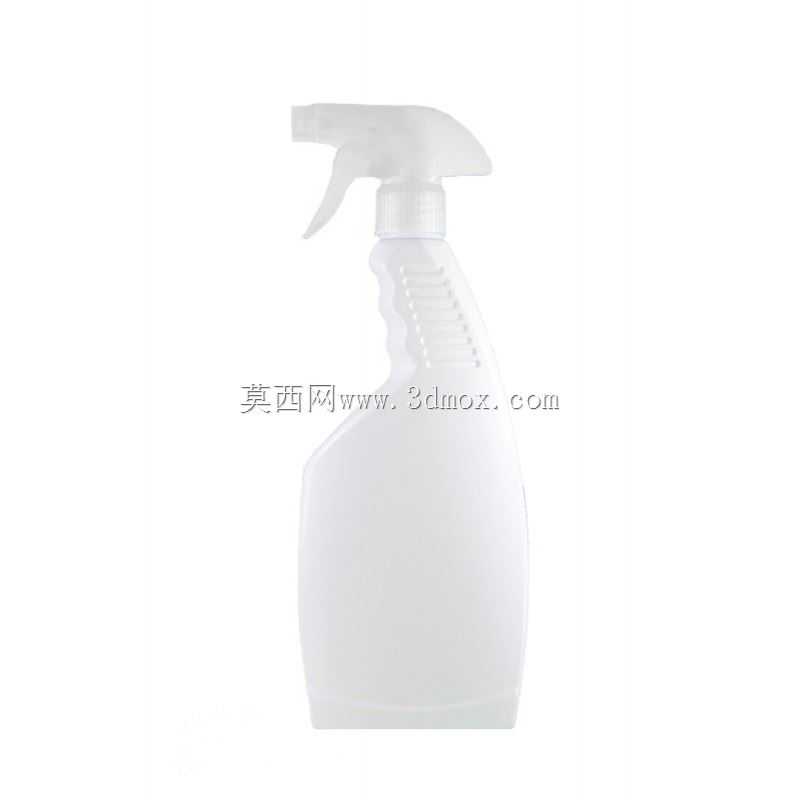

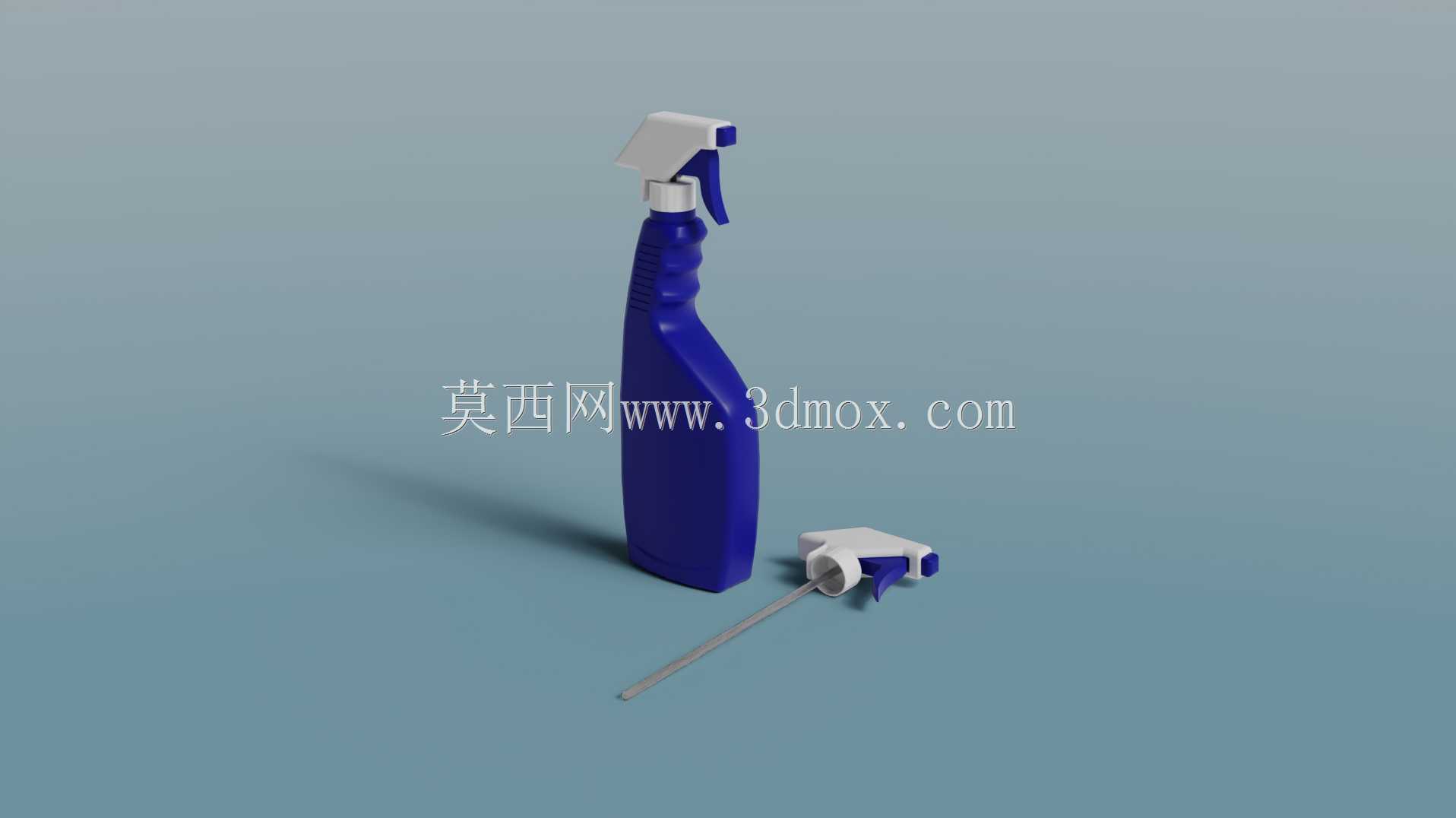

　　喷头组件是结构重点。扳机位于喷头前侧，手指施力后绕转轴摆动，推动泵体内部活塞压缩弹簧；松开扳机时，弹簧复位，泵腔形成负压，液体经吸管和单向阀进入腔室；再次扣动时，阀片切换，液体沿喷嘴方向排出。喷嘴处需要设置旋流或导流结构，使液流在出口处分散成雾状，而不是呈柱状直射。喷头顶部或侧面可设置喷雾/直射切换块，通过改变出口通道形状满足不同作业需求。喷头与瓶口的连接通常采用螺纹或卡扣配合，配合区要控制密封压缩量，既要防止倾倒漏液，又要保证用户手动装配时不需要过大扭矩。

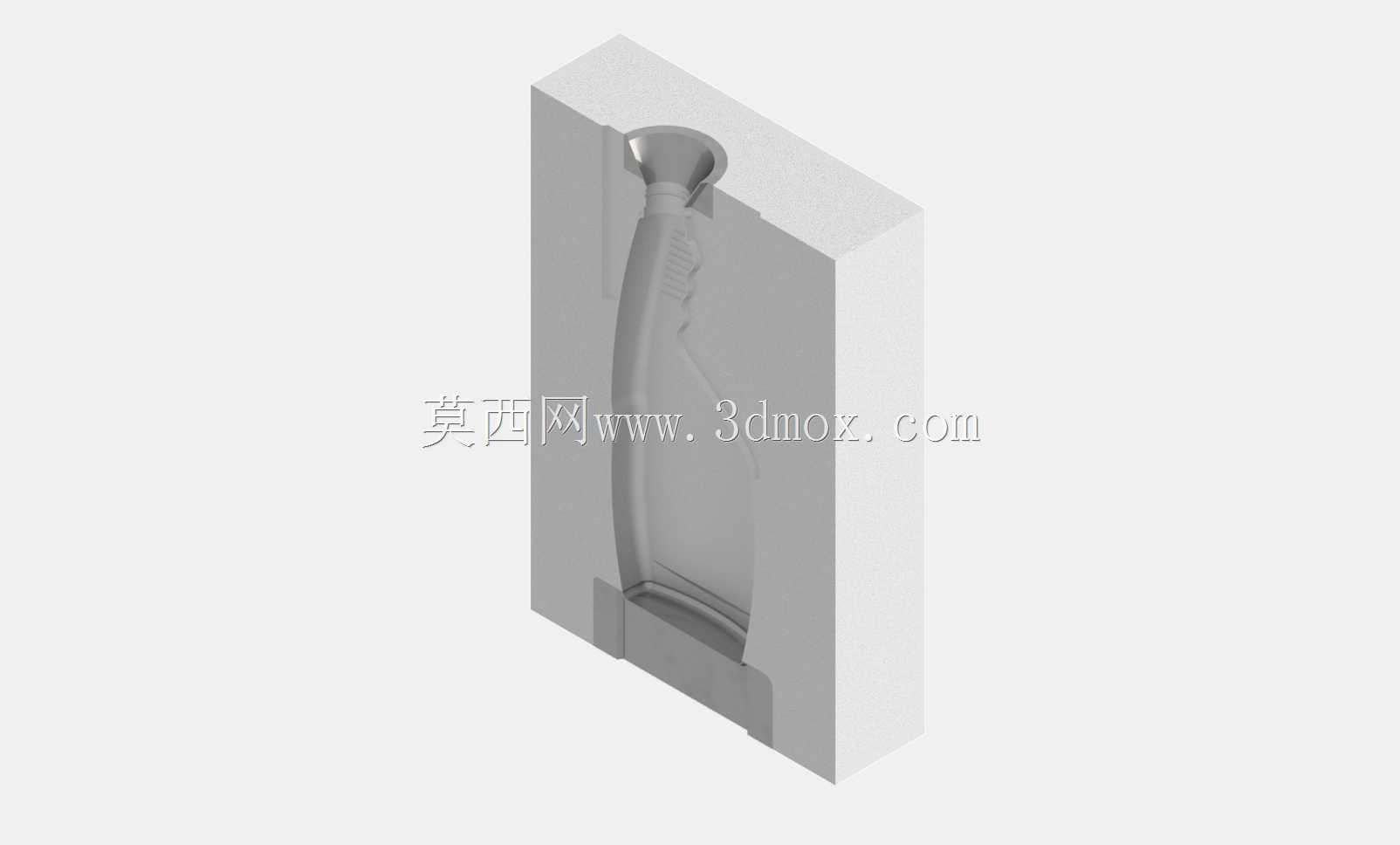

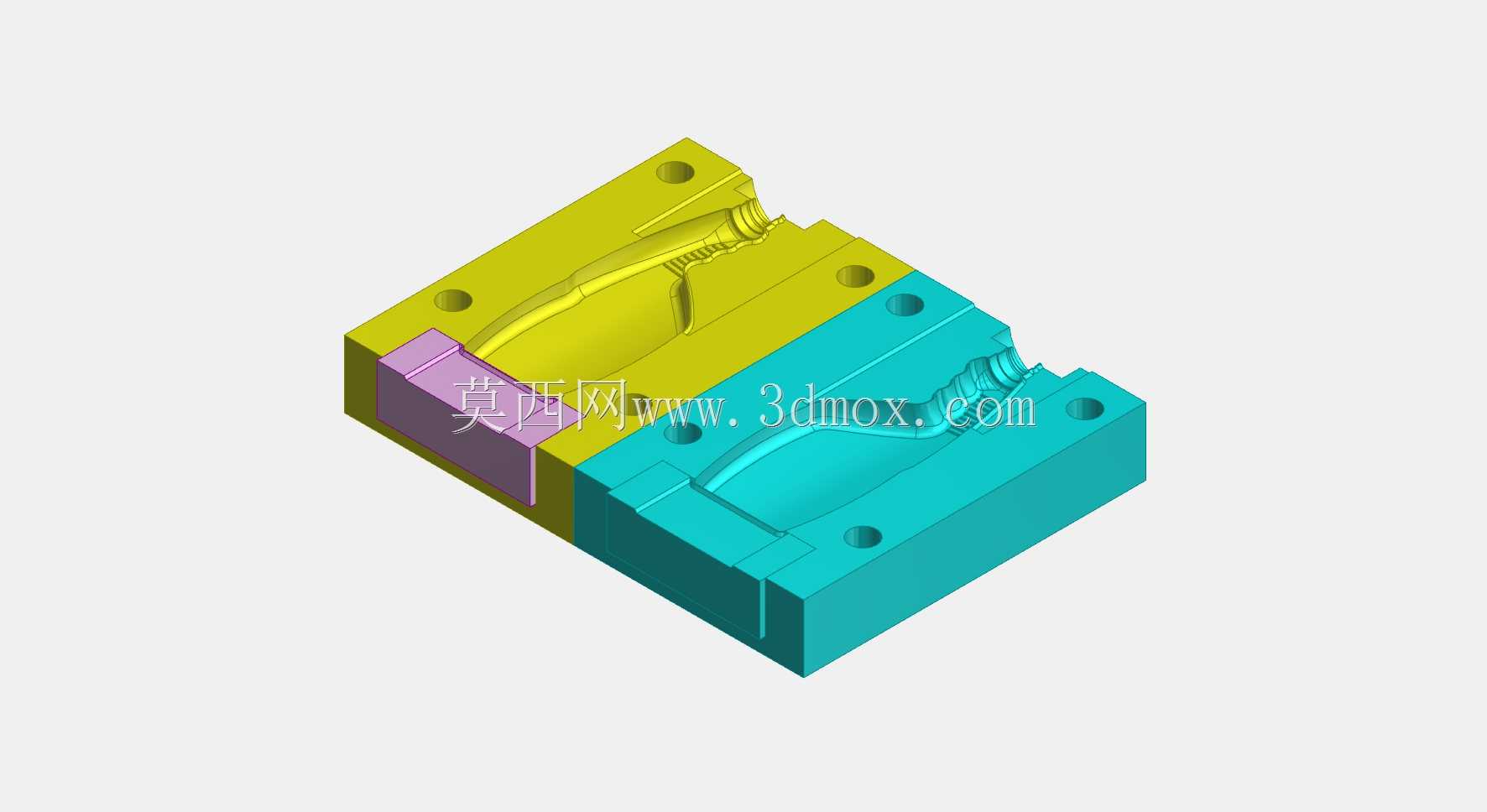

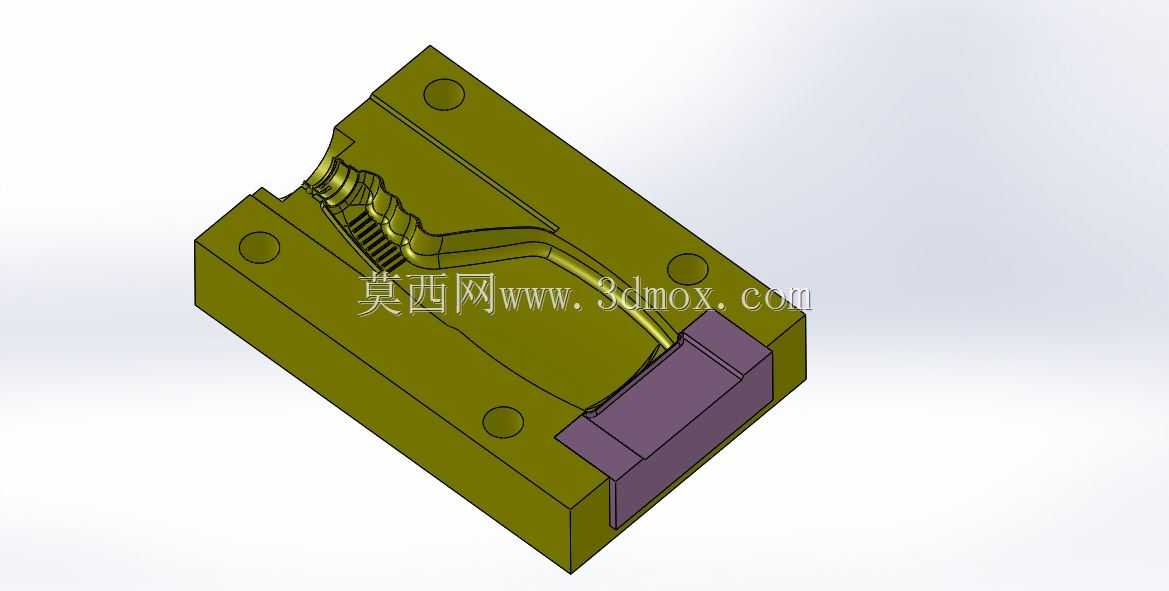

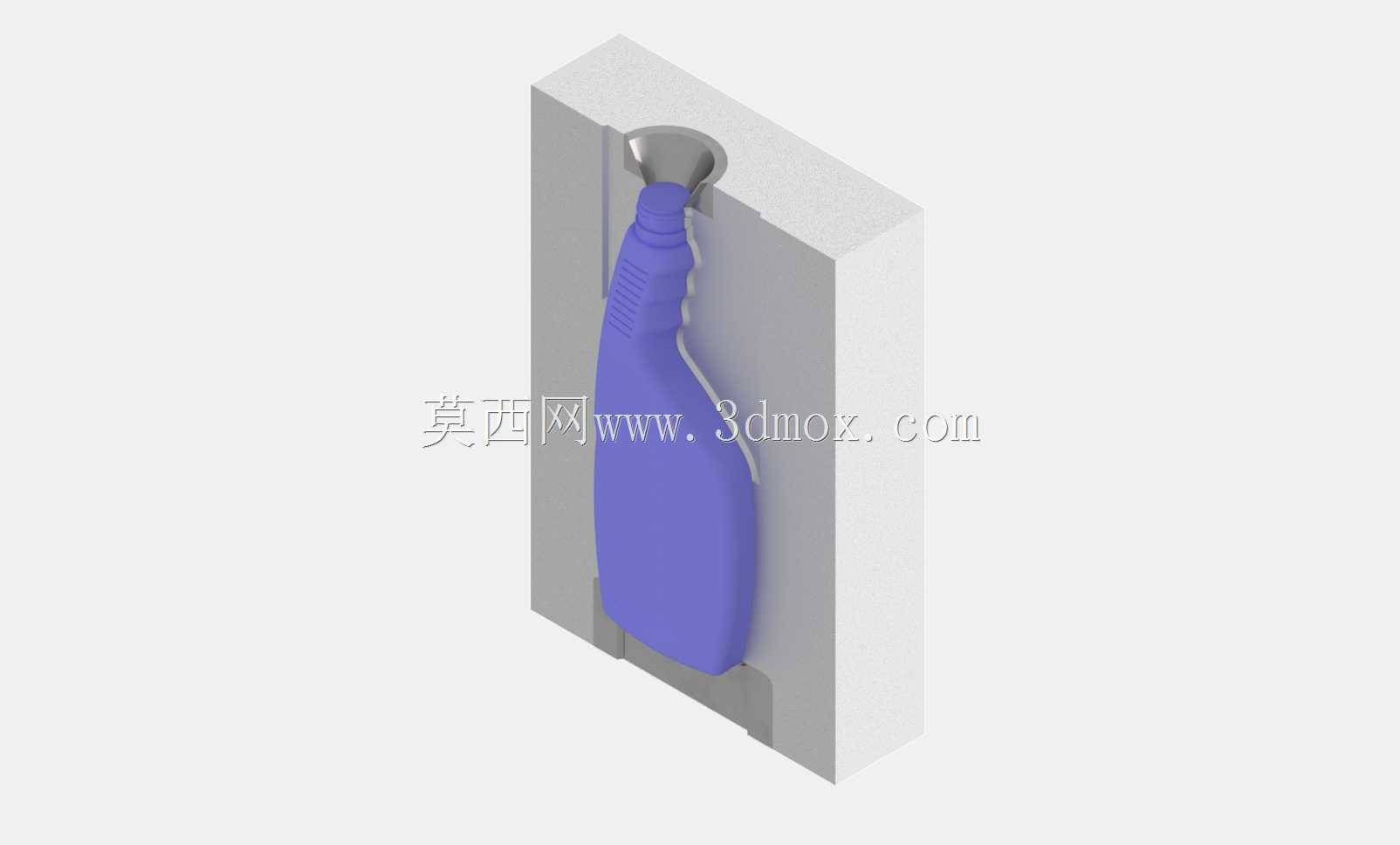

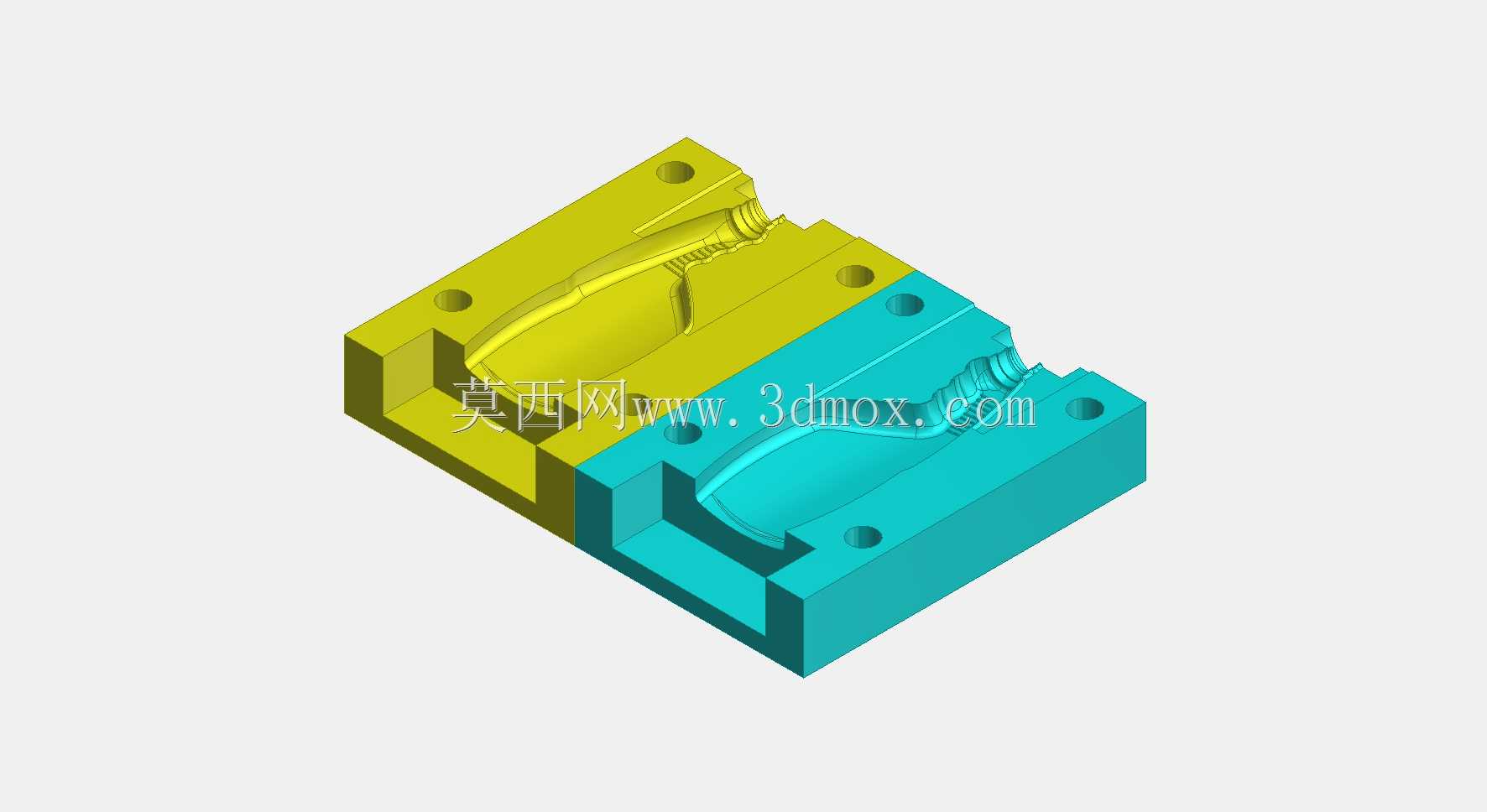

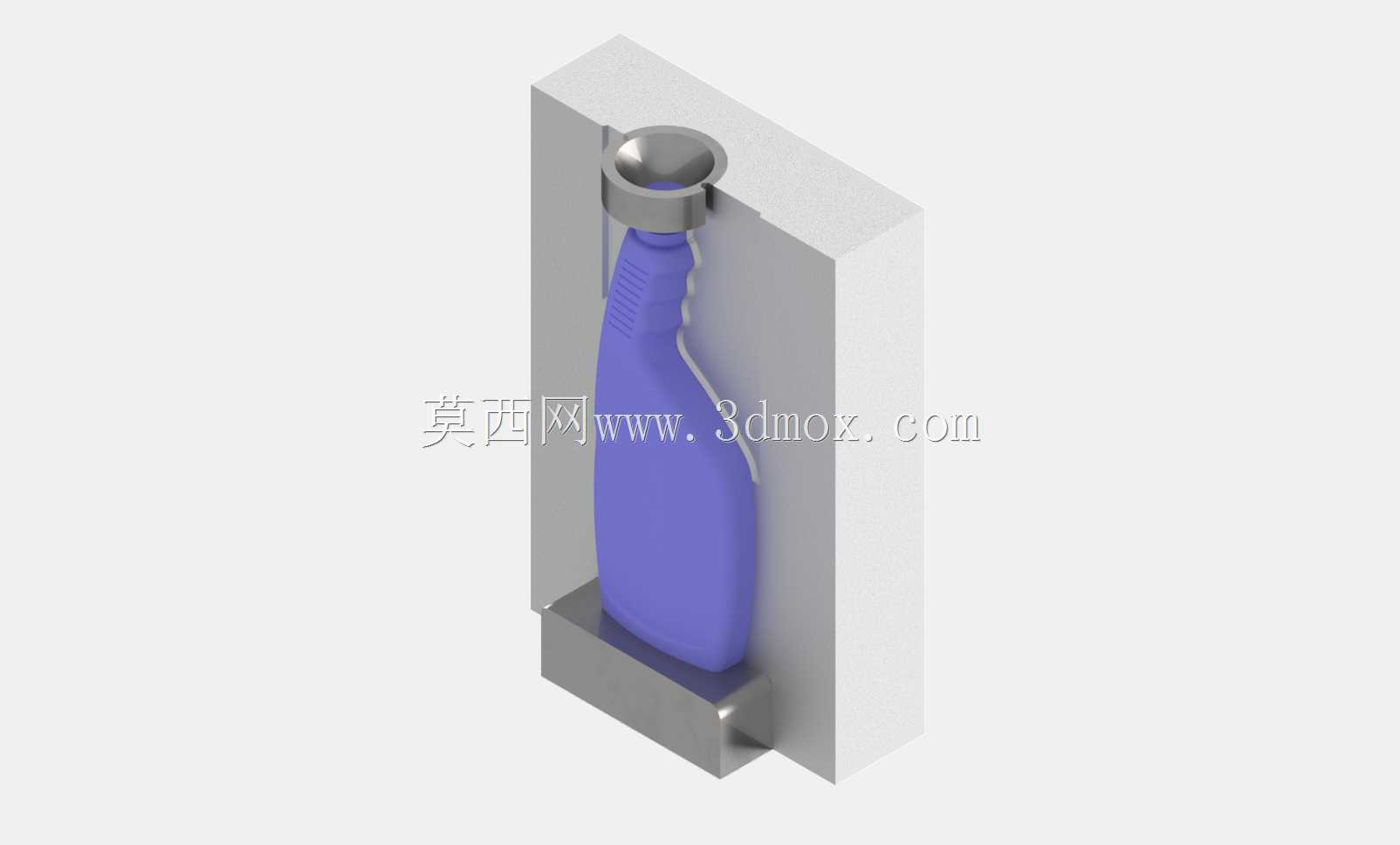

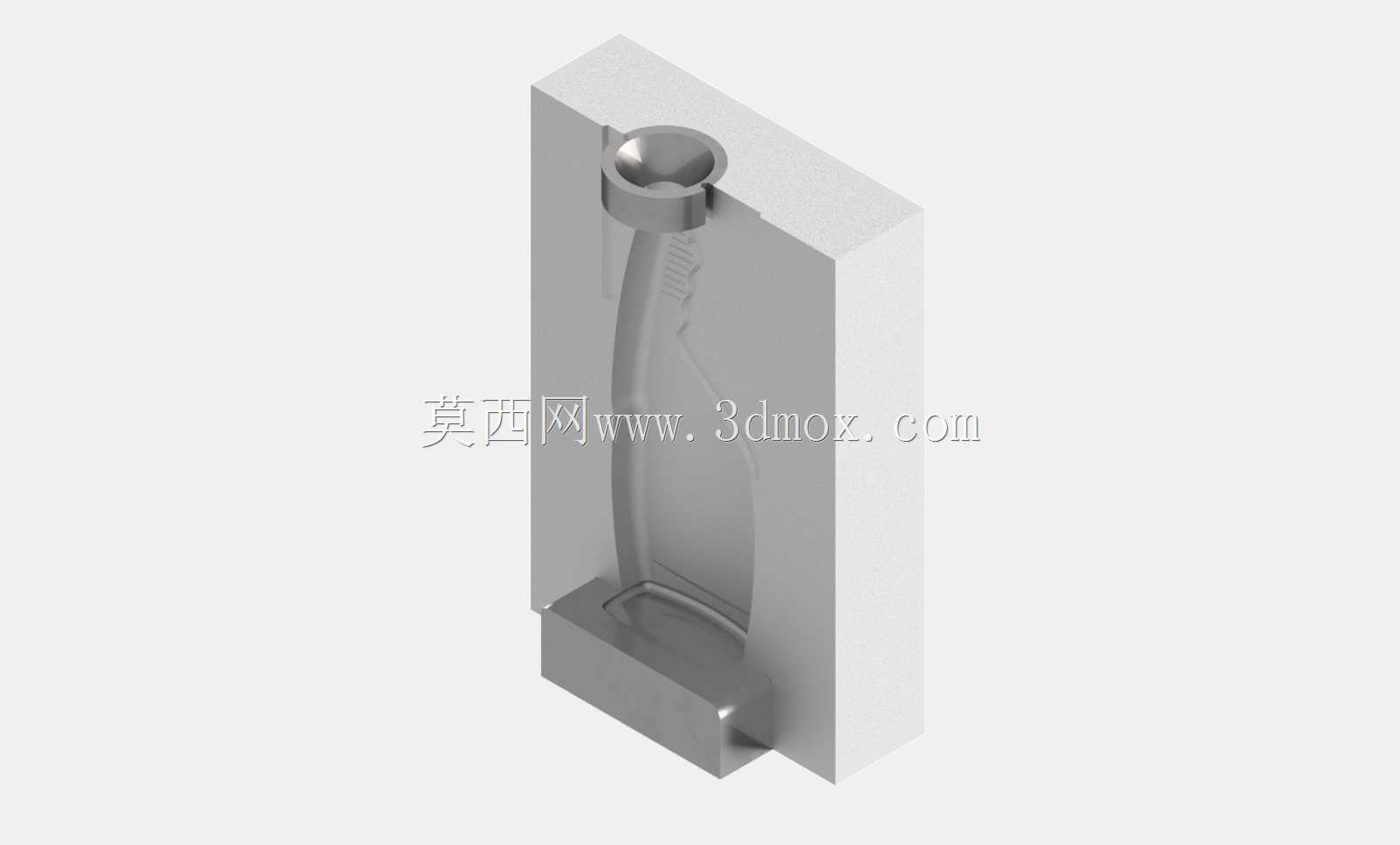

　　模具设计需要把产品拆成可稳定成型的零件。瓶体若采用注塑工艺，需重点处理深腔脱模、壁厚过渡和底部拼缝线；若作为吹塑件参考，则外形曲面和瓶口配合段仍需保留准确数据。喷头外壳、扳机、喷嘴盖、泵体座等小件形状复杂，带有转轴孔、卡扣爪、导流槽和局部薄壁，模具中需要设计合理的分型面、斜顶、滑块和镶件。侧向卡扣和喷头横向孔位不宜强行直顶脱模，通常通过滑块抽芯完成；泵体内部细小流道可采用镶拼式型芯，便于抛光、维修和更换。

　　浇注系统布置时，要让塑料熔体尽量平衡填充。喷头壳体壁厚较薄，浇口宜设在非外观面或装配后被遮挡的位置，减少喷痕和熔接痕对外观的影响。瓶体类大件则需关注充模流程长度，避免远端缺胶和局部飞边。冷却回路应贴近成型面，对瓶颈、底部厚壁和喷头转轴区域加强冷却，防止缩痕和脱模变形。顶出位置要避开密封面、喷嘴流道和用户频繁触摸的外观面，顶出力分布应均匀，防止薄壁件顶白。

　　从装配边界看，喷头底座外径、瓶口螺纹起止位置、吸管长度和瓶内底间隙需要联动校核。扳机转动行程不能与瓶肩干涉，手指扣动区域要留出足够空间；喷嘴方向应与瓶身正面保持稳定角度，使用时无需大幅度翻腕。模具侧则要核对滑块行程、抽芯距离、顶出行程和取件空间，确保开模后塑件能顺利脱离型芯，吸管、阀针、弹簧等细小件在装配时有明确定位。整体结构既体现日用品外观造型，也保留了泵压喷雾机构和注塑模具成型的工程细节，可作为喷瓶类产品开发、模具拆分和装配校核的参考。
