儿童皮带及包夹包锁注塑模具结构

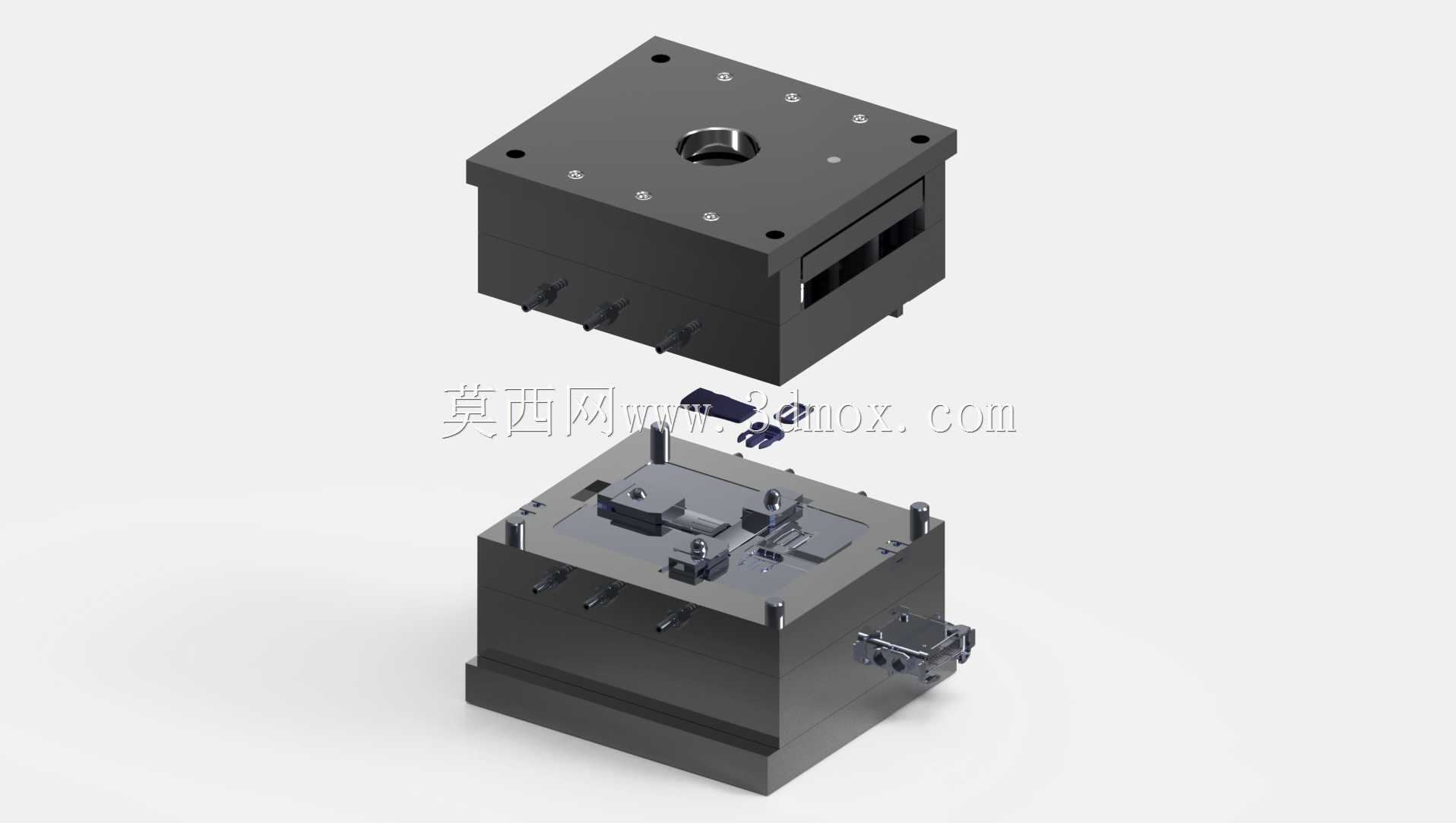

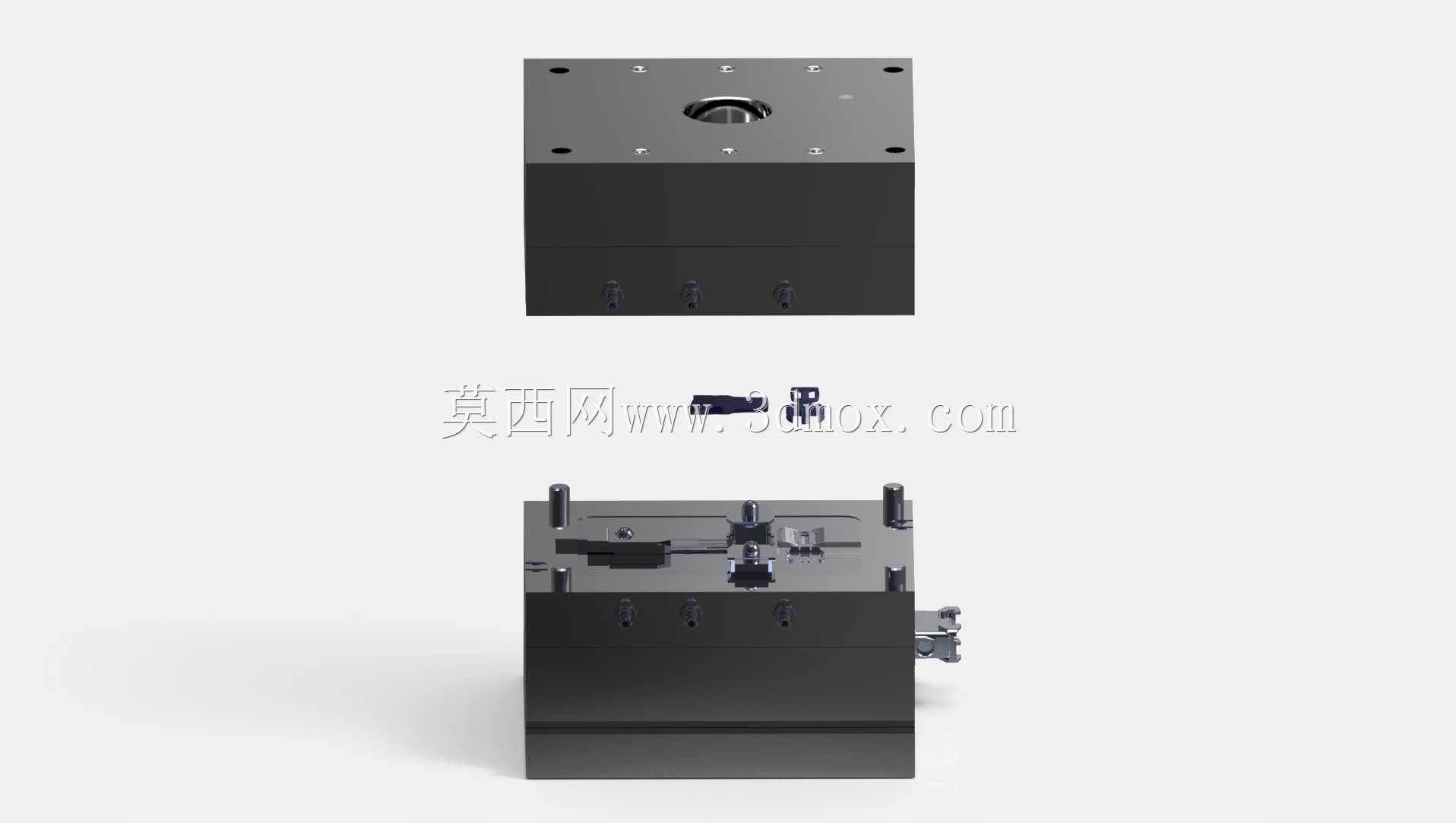

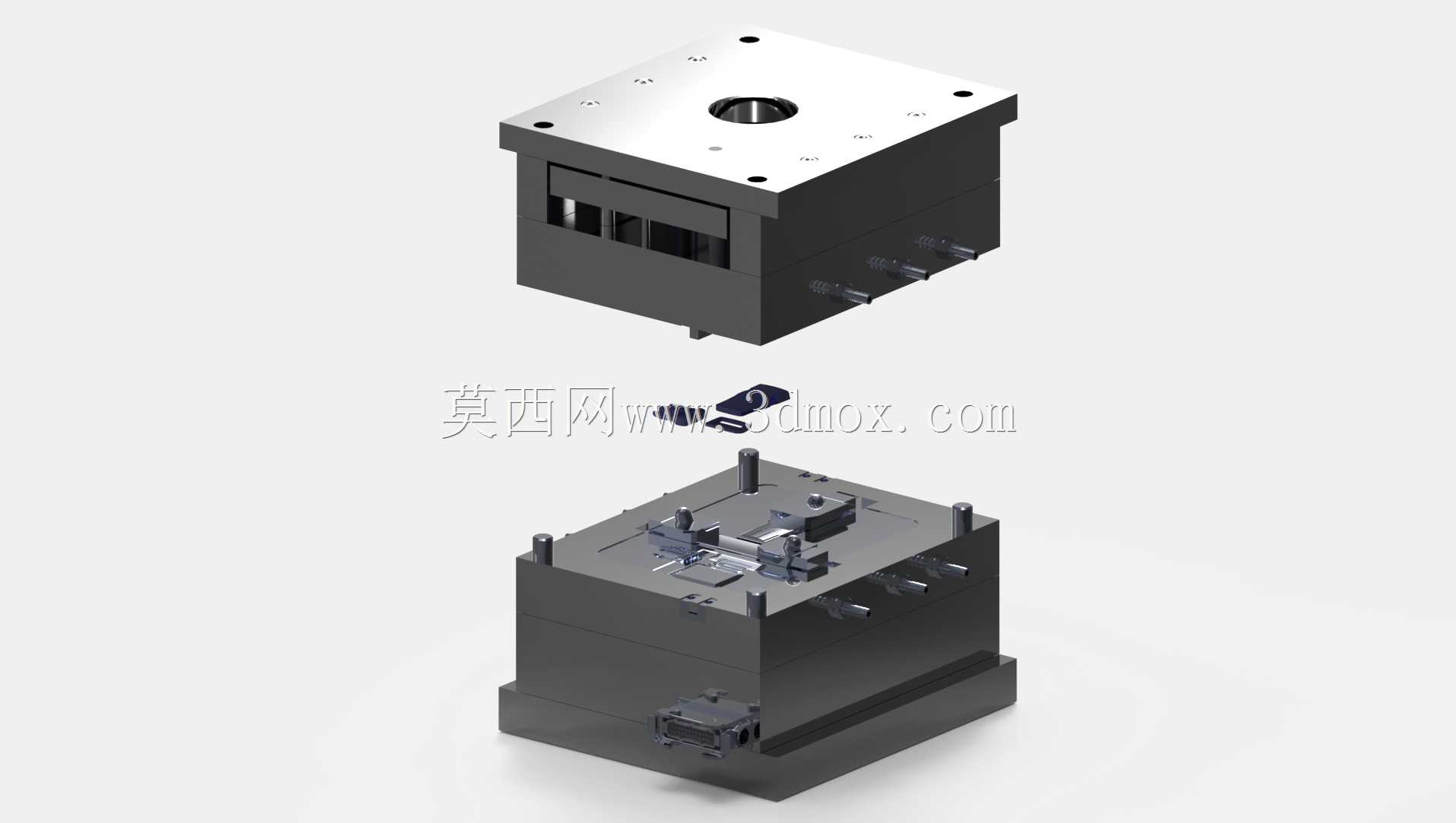

　　这套模具围绕儿童皮带配套小件的批量成型展开，成型对象包含皮带主体以及包夹、包锁类配合件，采用一模三件的布置方式，在同一模次内完成不同形状塑件的注射成型。现场使用时，模具安装在常规卧式注塑机上，定模部分与机台固定侧连接，动模部分随移动侧完成开合动作；熔融塑料经主流道进入分流道后，分别填充至三个型腔，冷却定型后由动、定模分离带出制件，再通过顶出机构将产品从成型面上脱离。

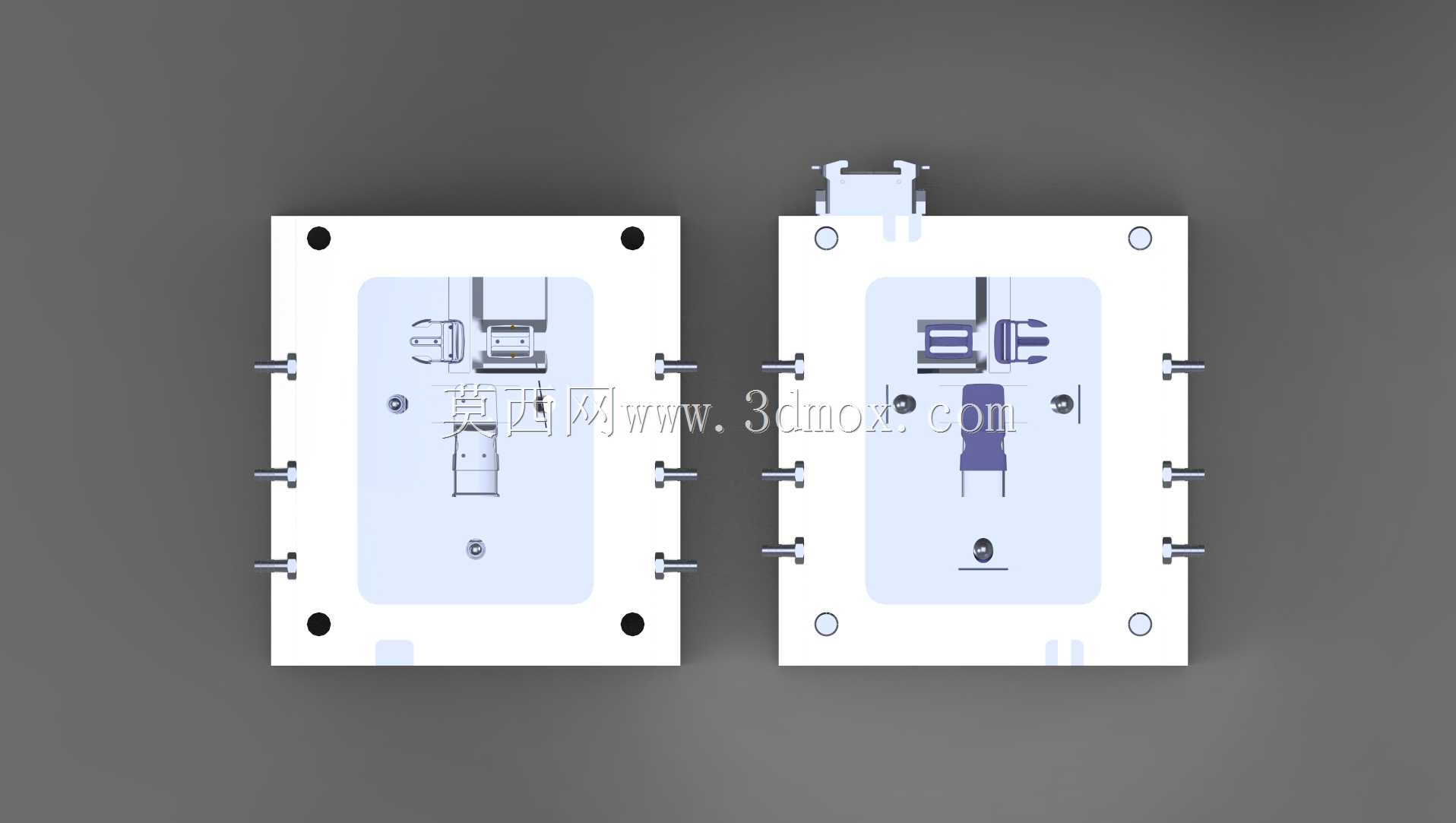

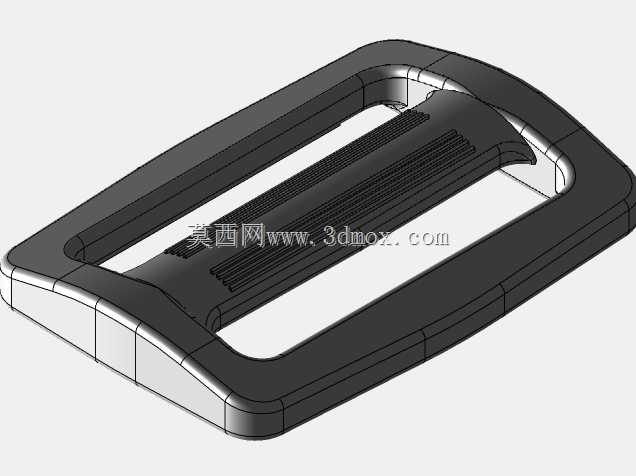

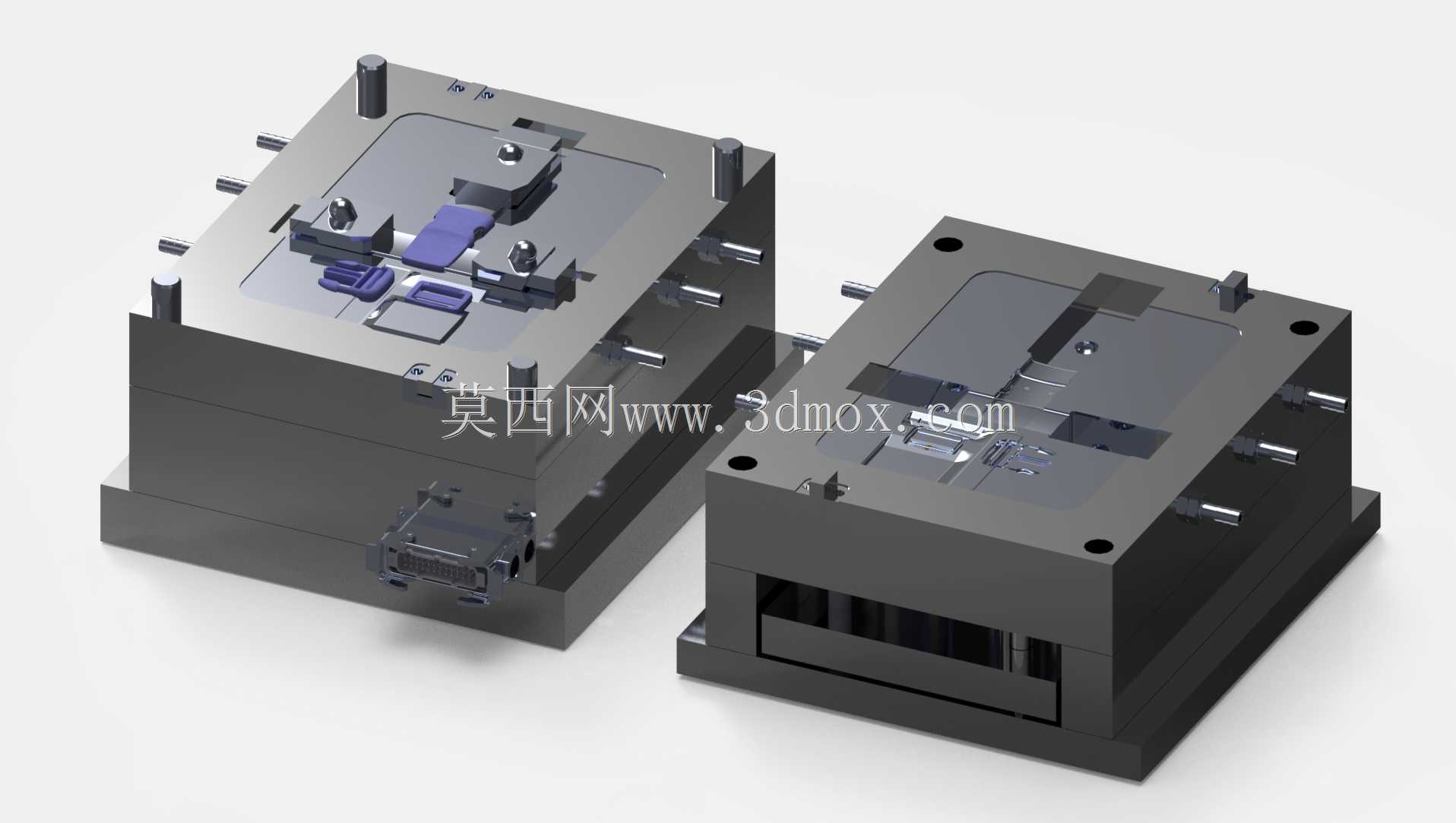

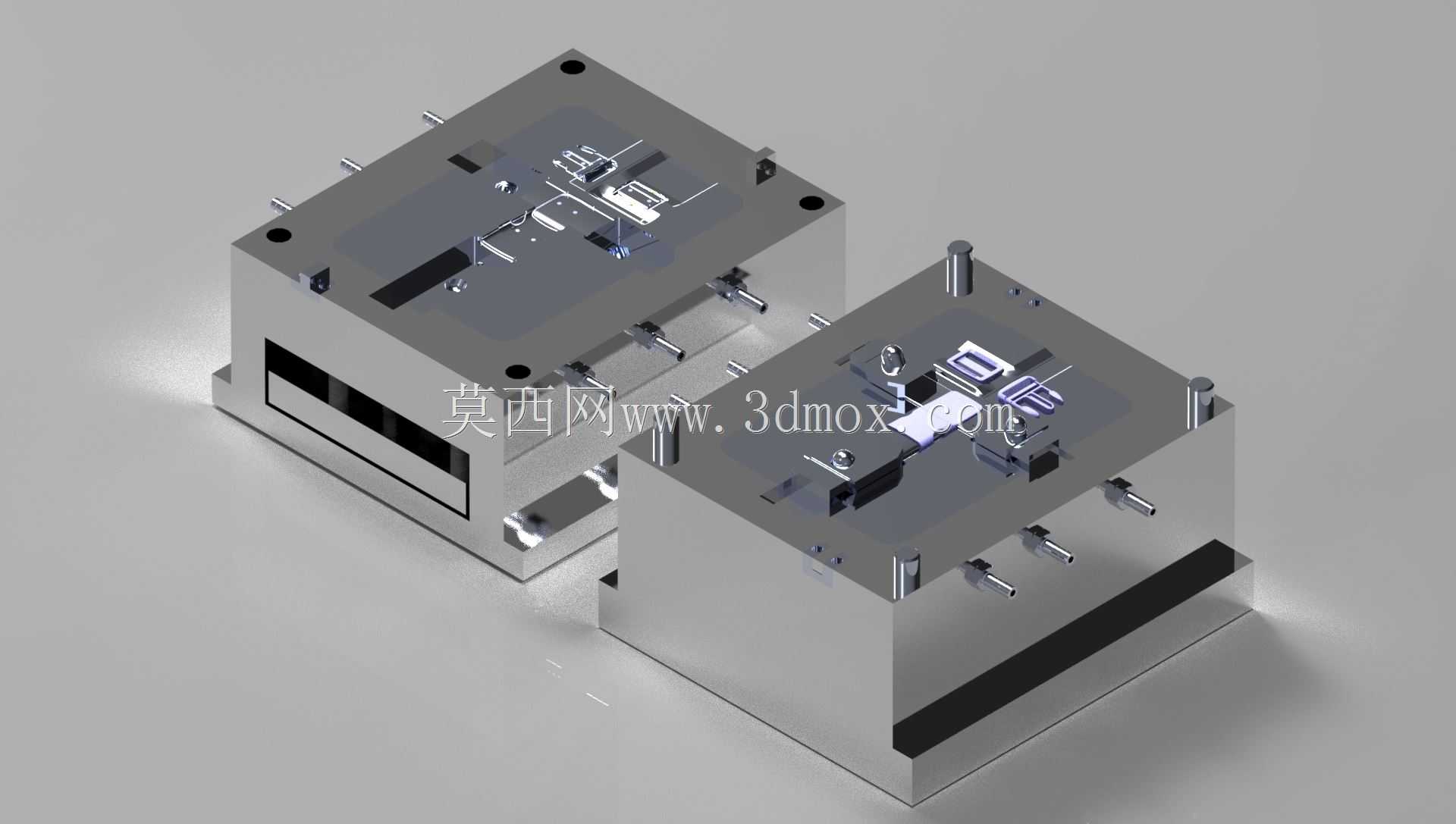

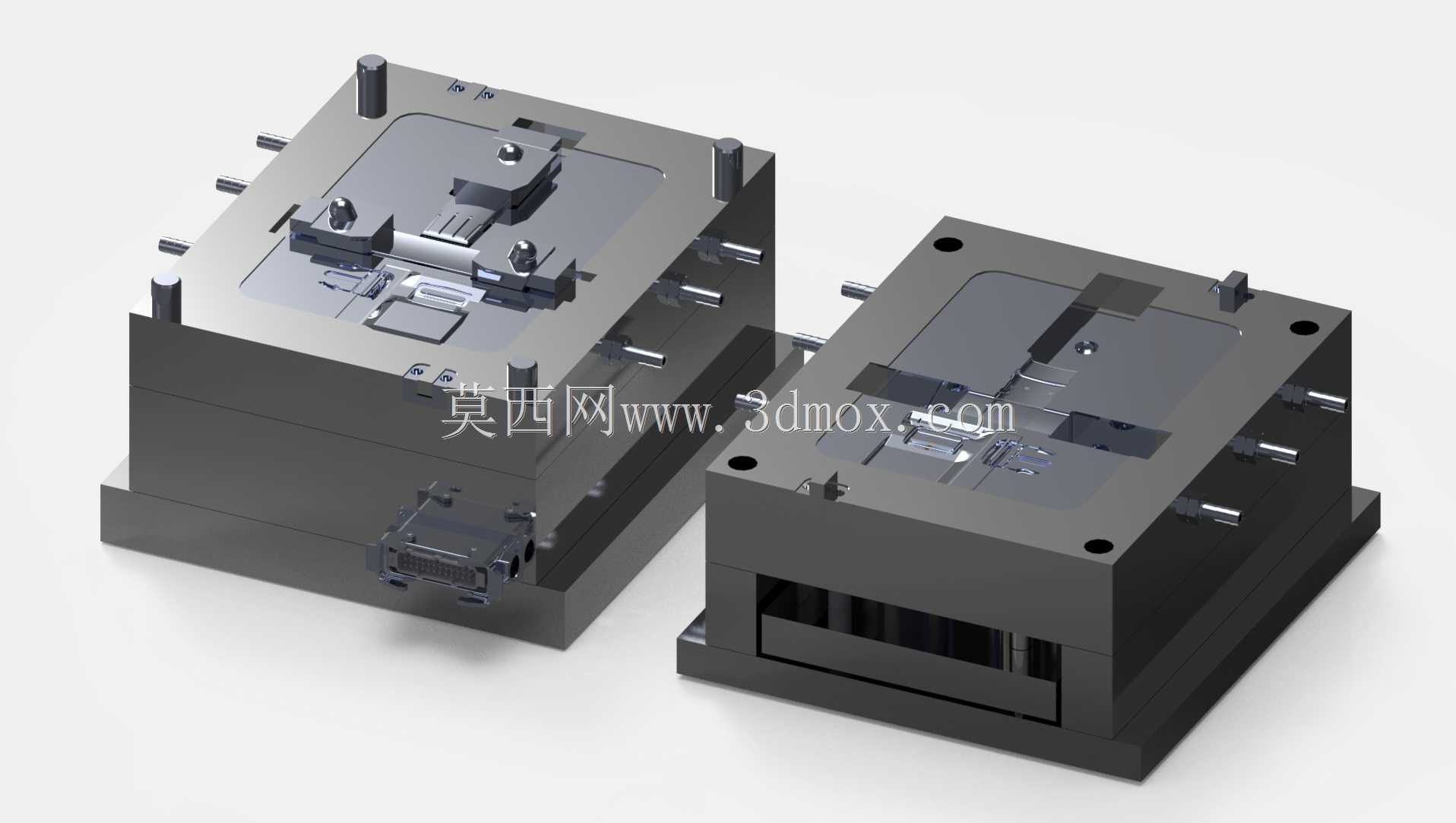

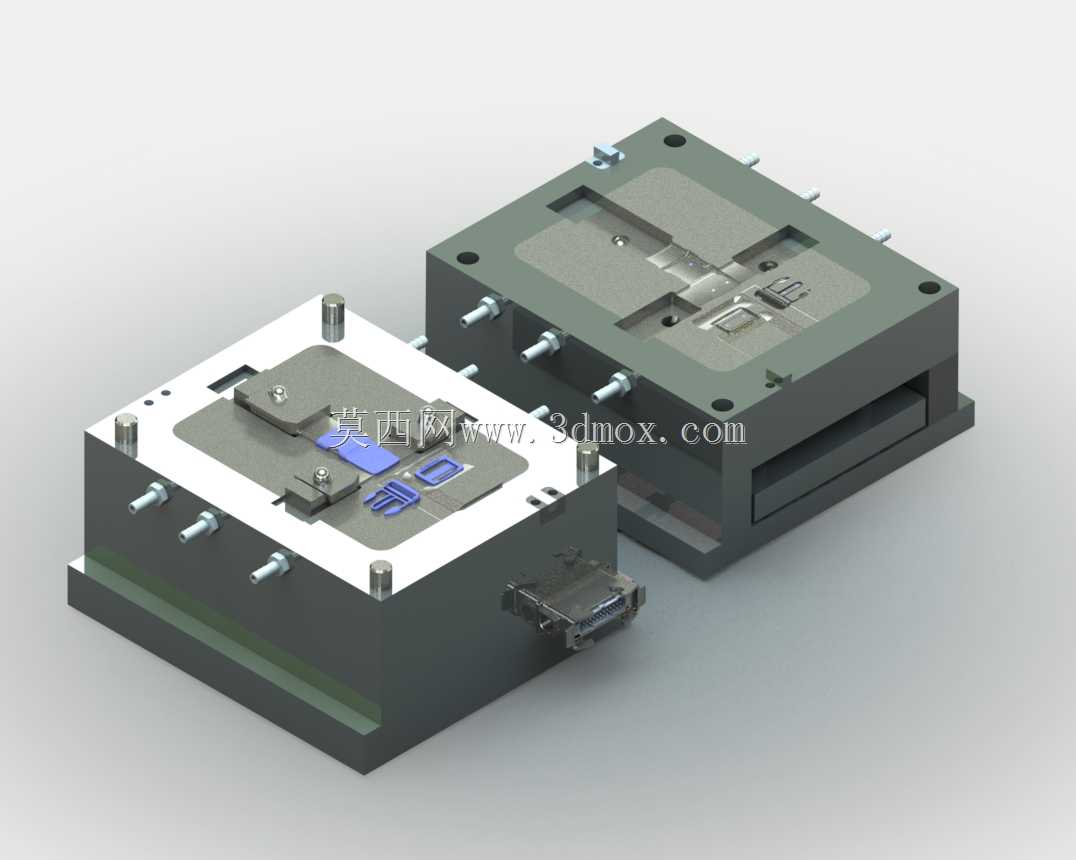

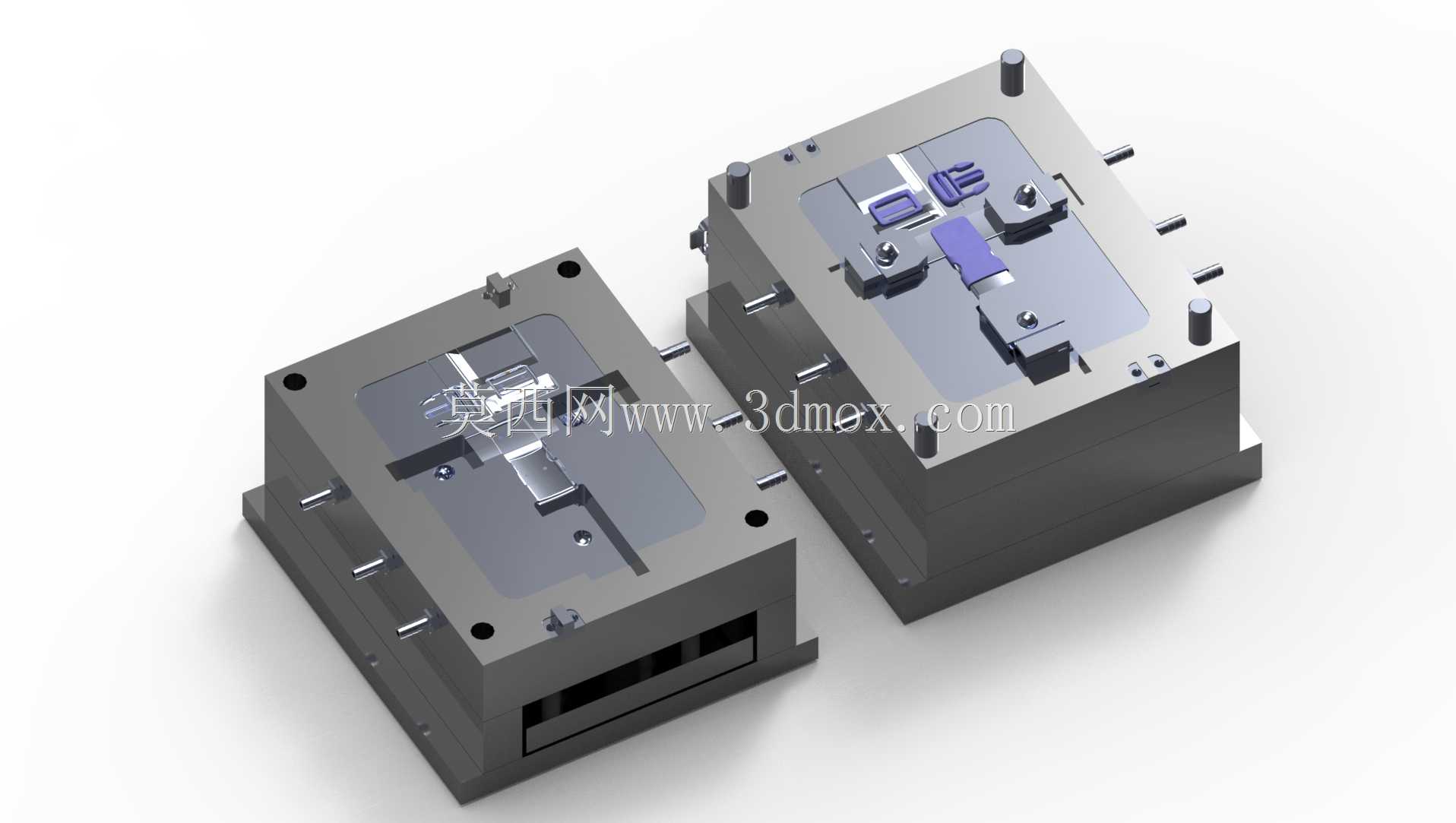

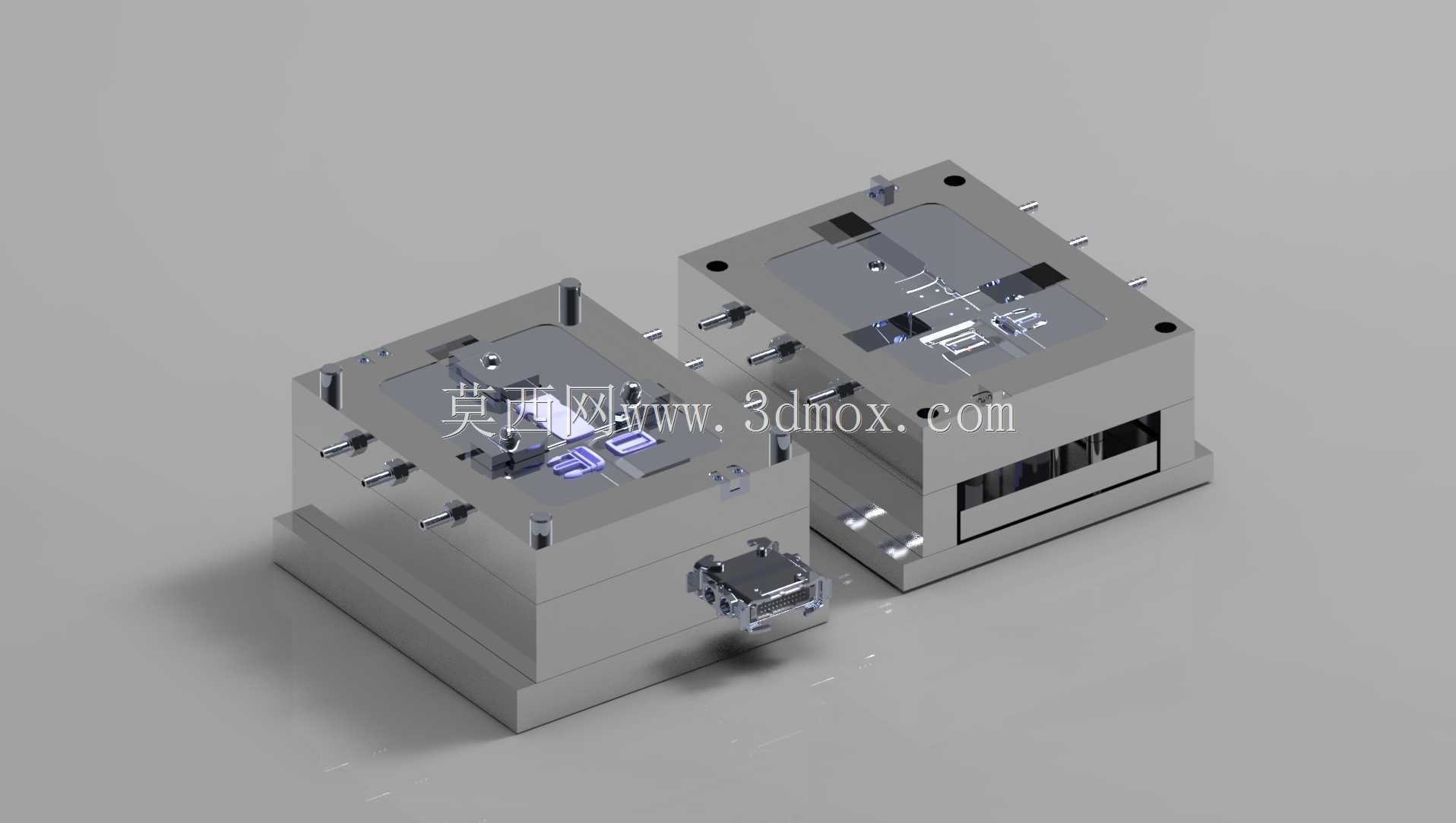

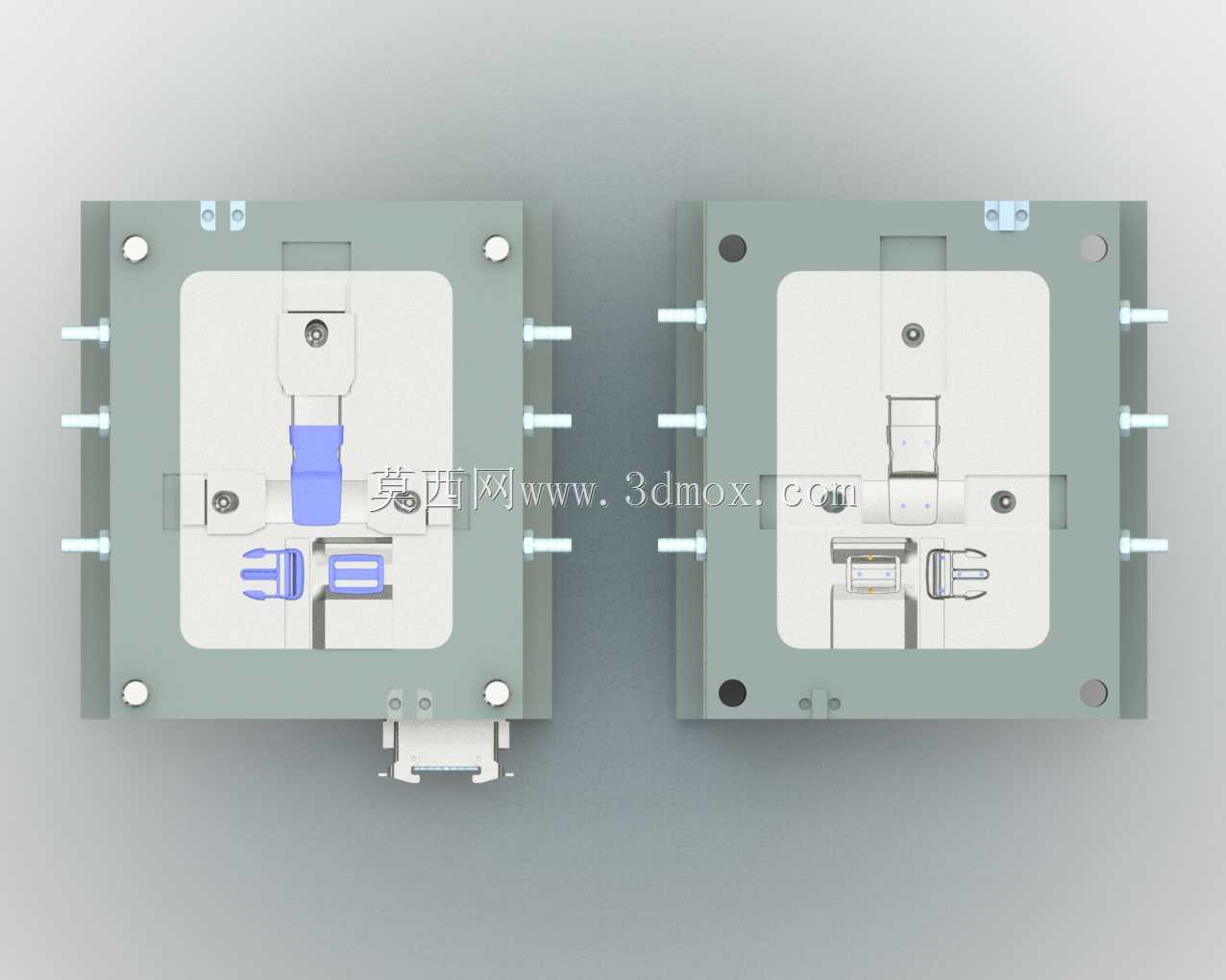

　　从结构布局看，模架采用板式组合，上下模板、支承板和垫块形成完整受力框架，型腔区域集中在模具中部。皮带类制件外形狭长，表面带有连续纹理和局部孔位，成型时需要保证料流在长距离填充过程中的压力传递，因此流道布置尽量缩短各型腔之间的流程差，并在薄壁和细节区域保留足够排气路径。包夹、包锁件体积较小，但卡扣、凹槽和装配边较多，尺寸一致性直接影响后续与皮带的装配，因此对应镶件采用独立拆分方式，便于加工、抛光和后期维护。

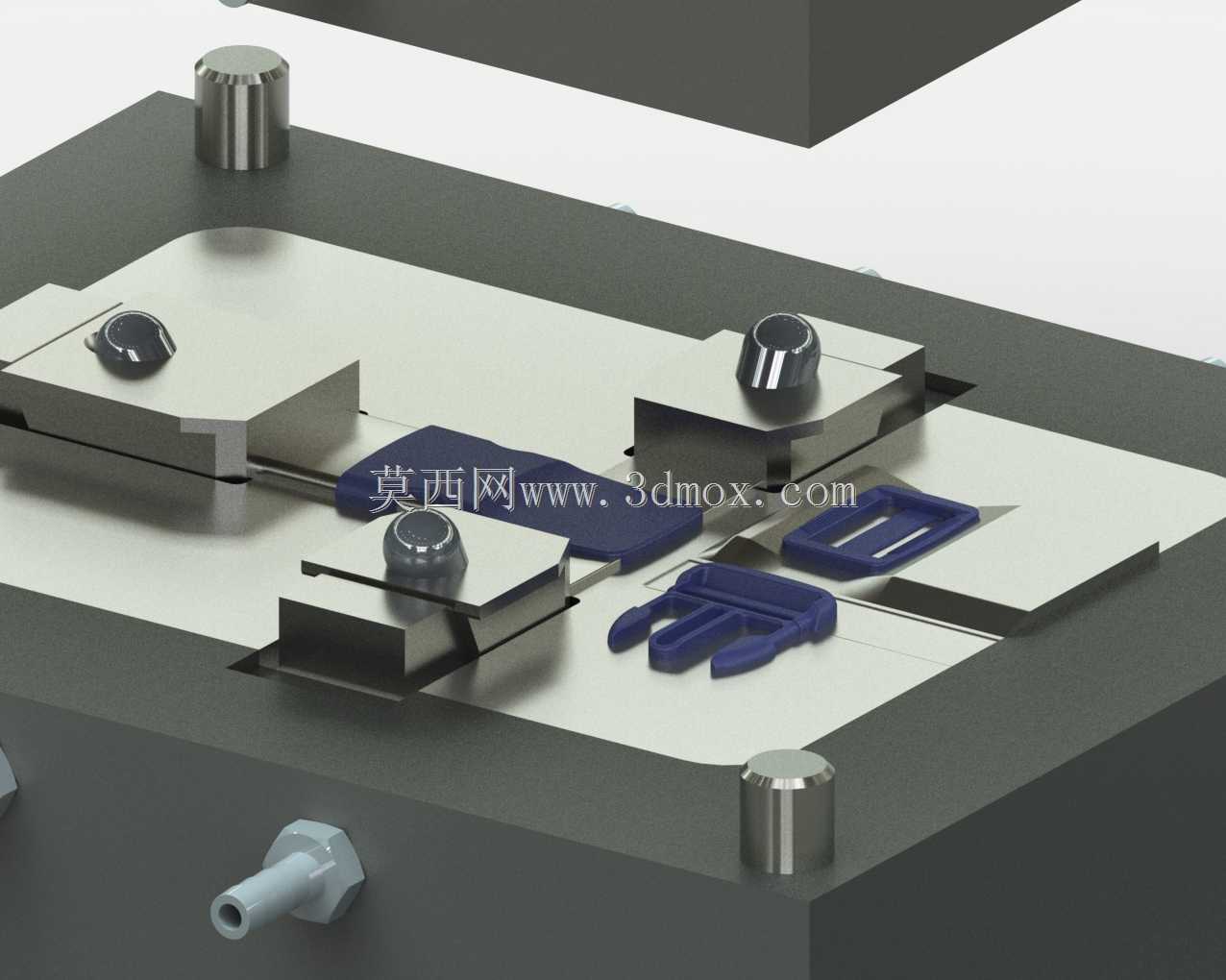

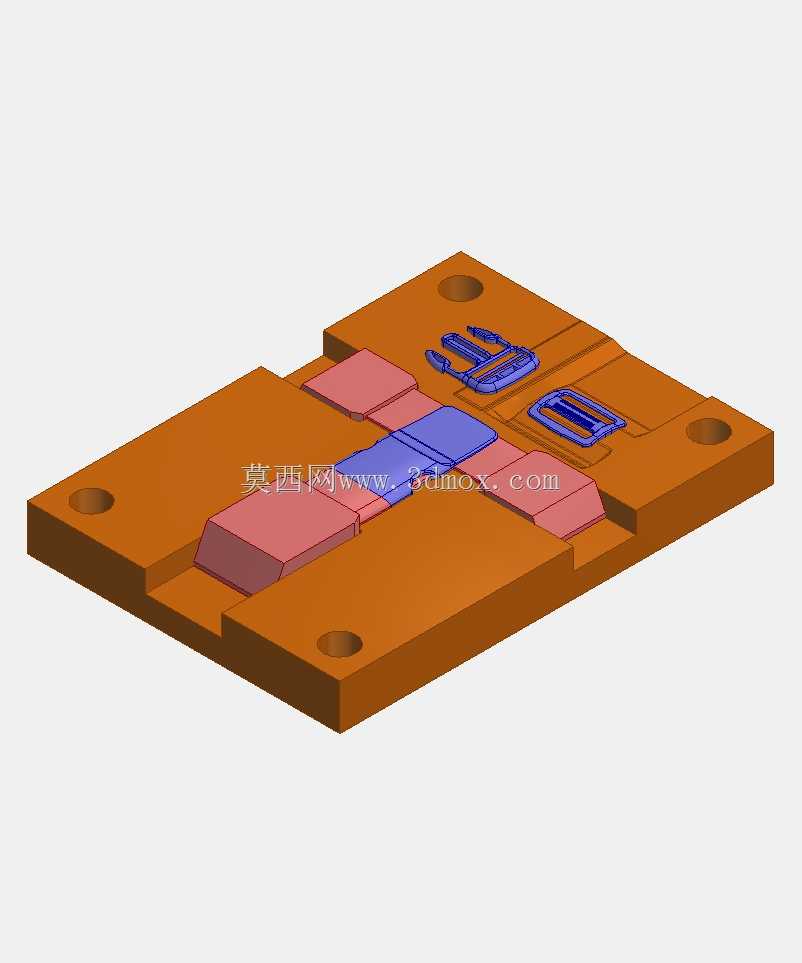

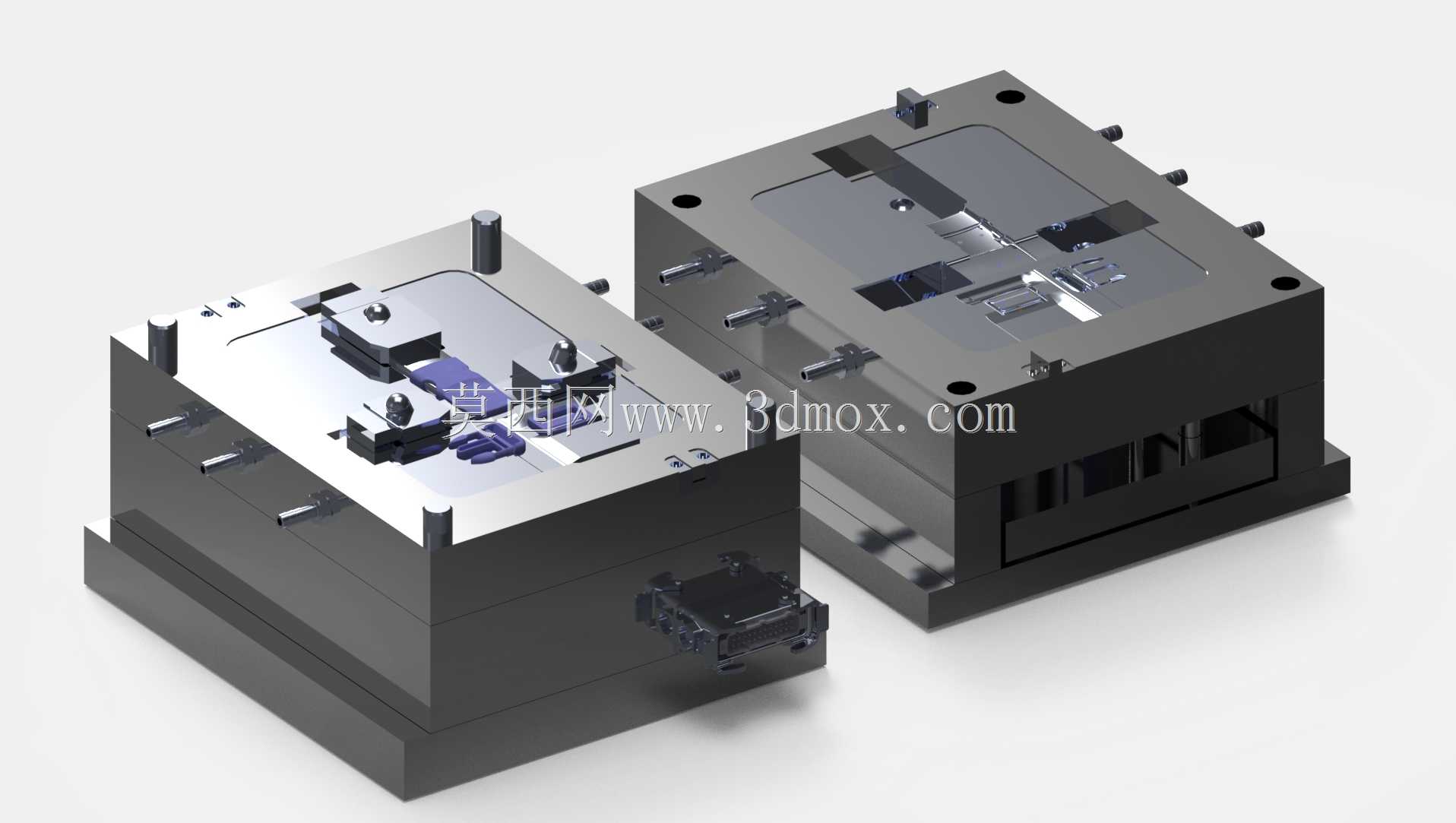

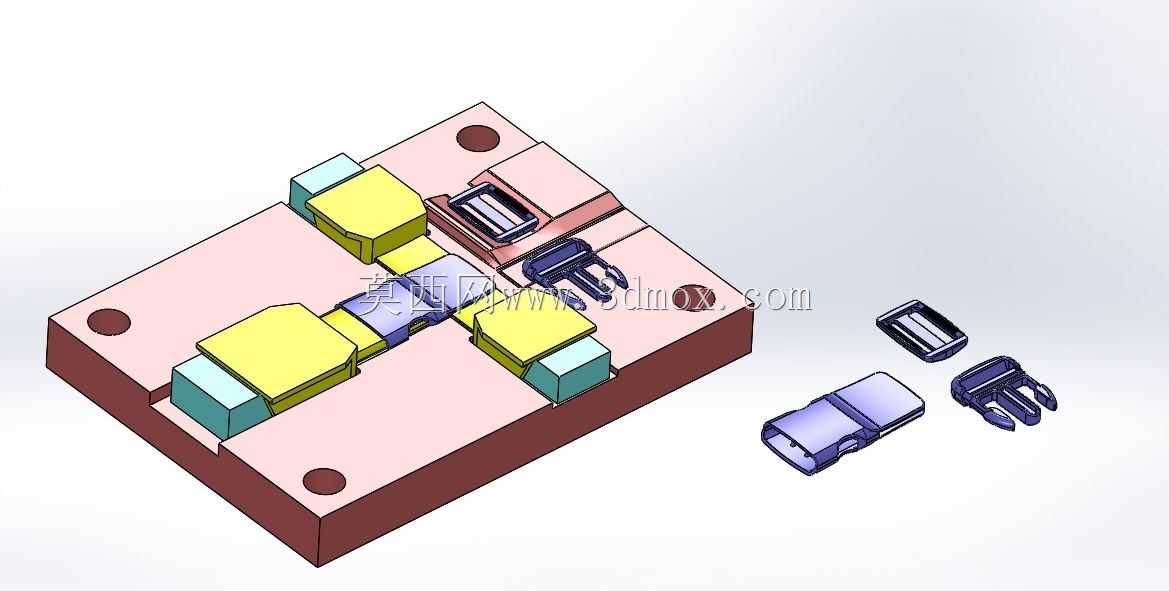

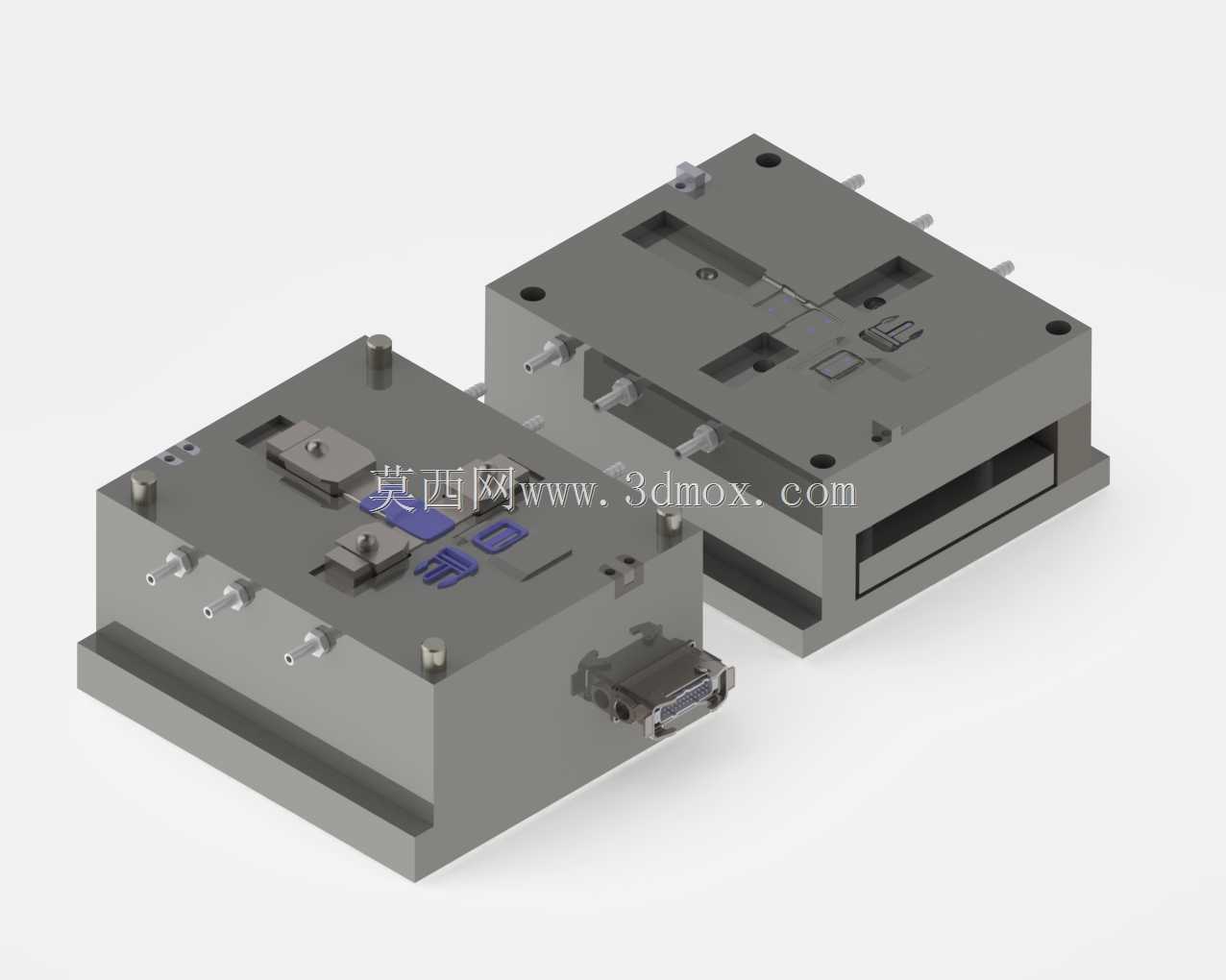

　　分型面选择贴合产品外形转折位置。皮带件的大面留在一侧成型，细小扣位和侧向凹凸结构通过滑块、斜顶或局部镶件处理；包夹包锁件则重点控制开合模方向上的倒扣释放，避免强制脱模造成白痕、拉伤或变形。模具外侧可见多根导向、定位和侧向动作元件，合模时依靠导柱导套保证动定模对中，滑块在合模过程中由锁紧机构承受注射压力，减少飞边风险。

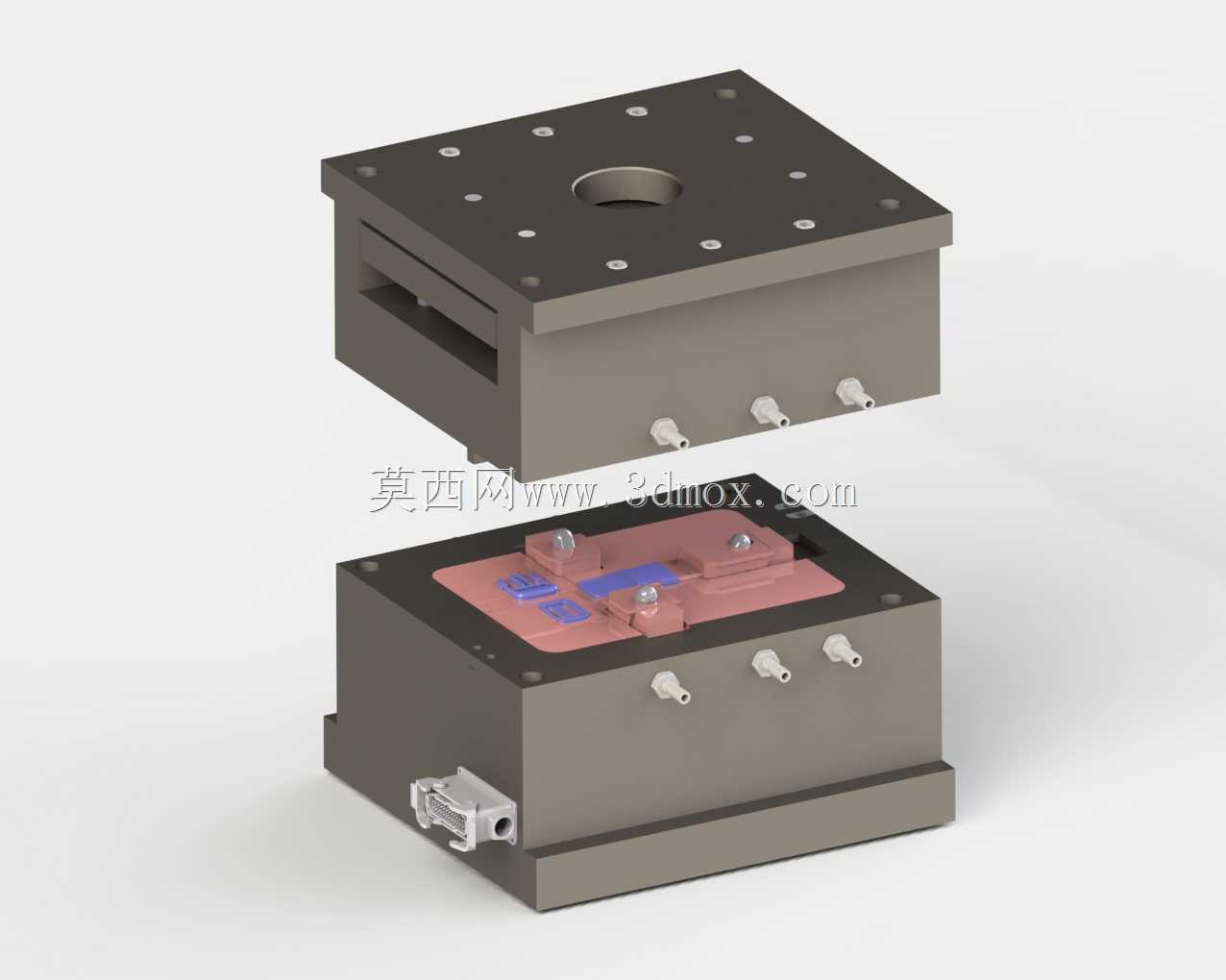

　　冷却系统沿型腔和型芯分布，靠近成型面设置回路，使皮带长面和小扣件区域的降温速度尽量均衡。对于儿童用品，外观面和接触边缘要求顺滑，模具表面抛光方向需要与产品脱模方向一致，边角处避免锐边和滞料死角。顶出布置避开外观明显区域，优先在筋位、边缘和非装饰面受力，使制件顶出时受力均匀，减少翘曲。

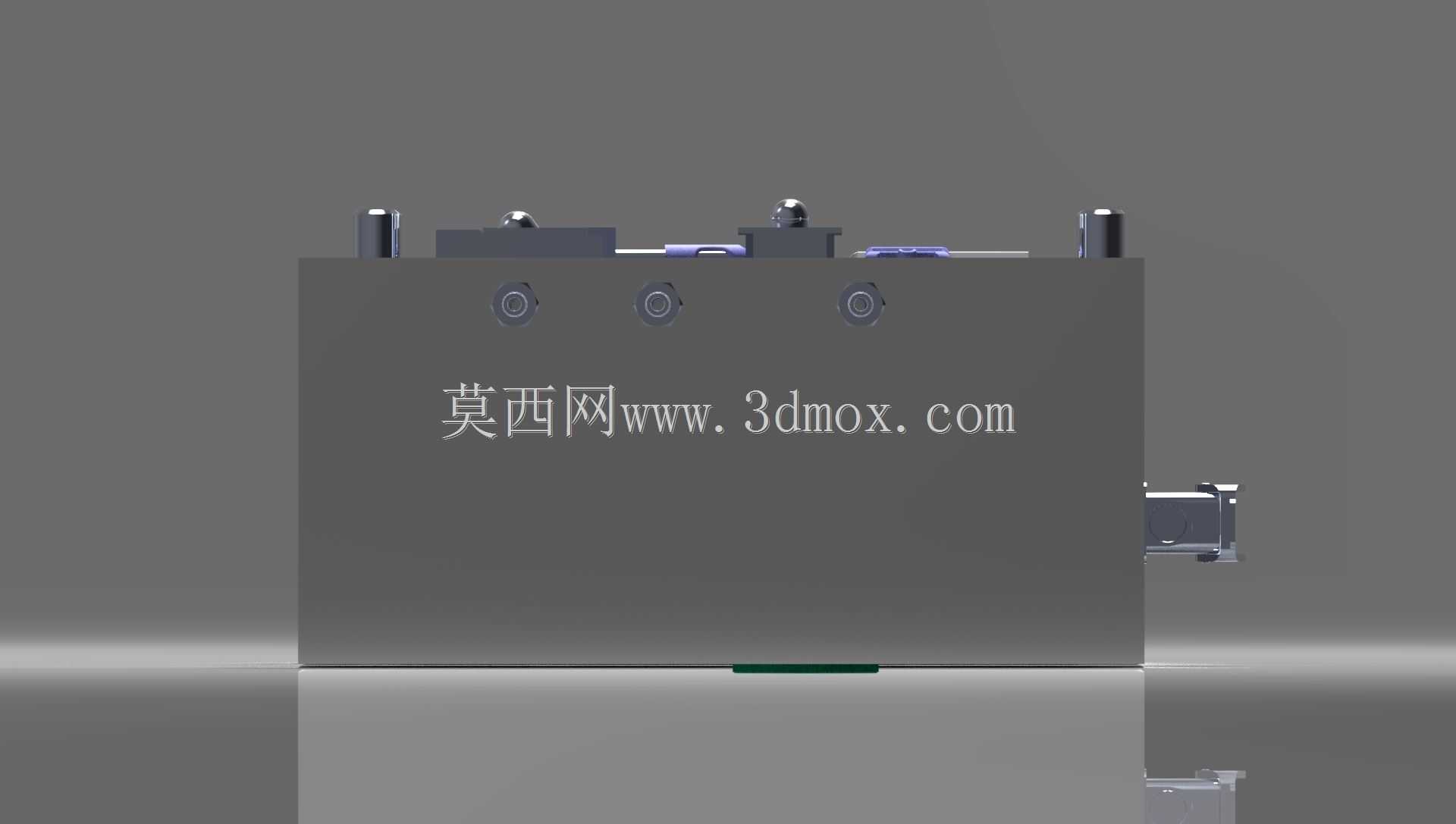

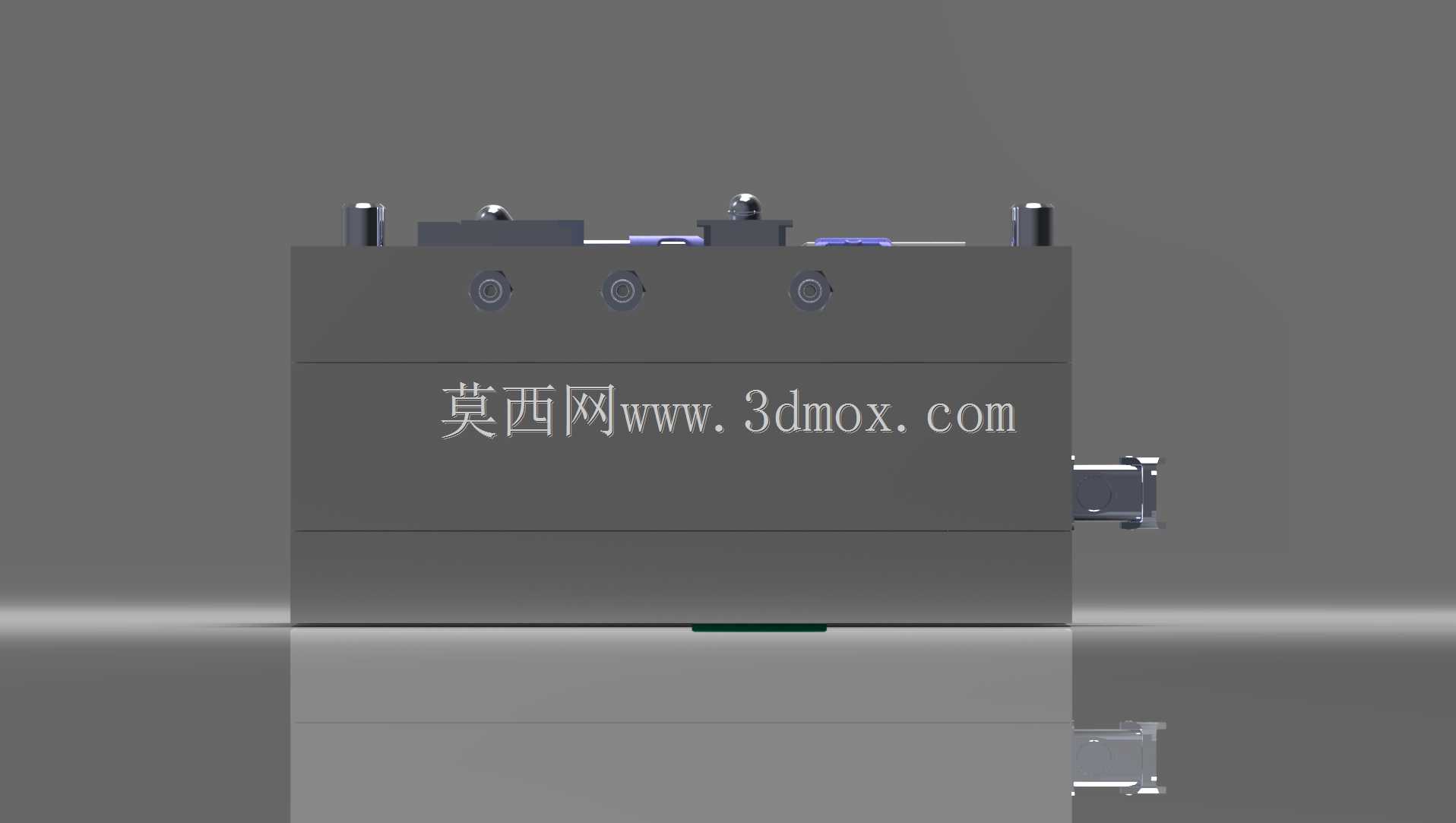

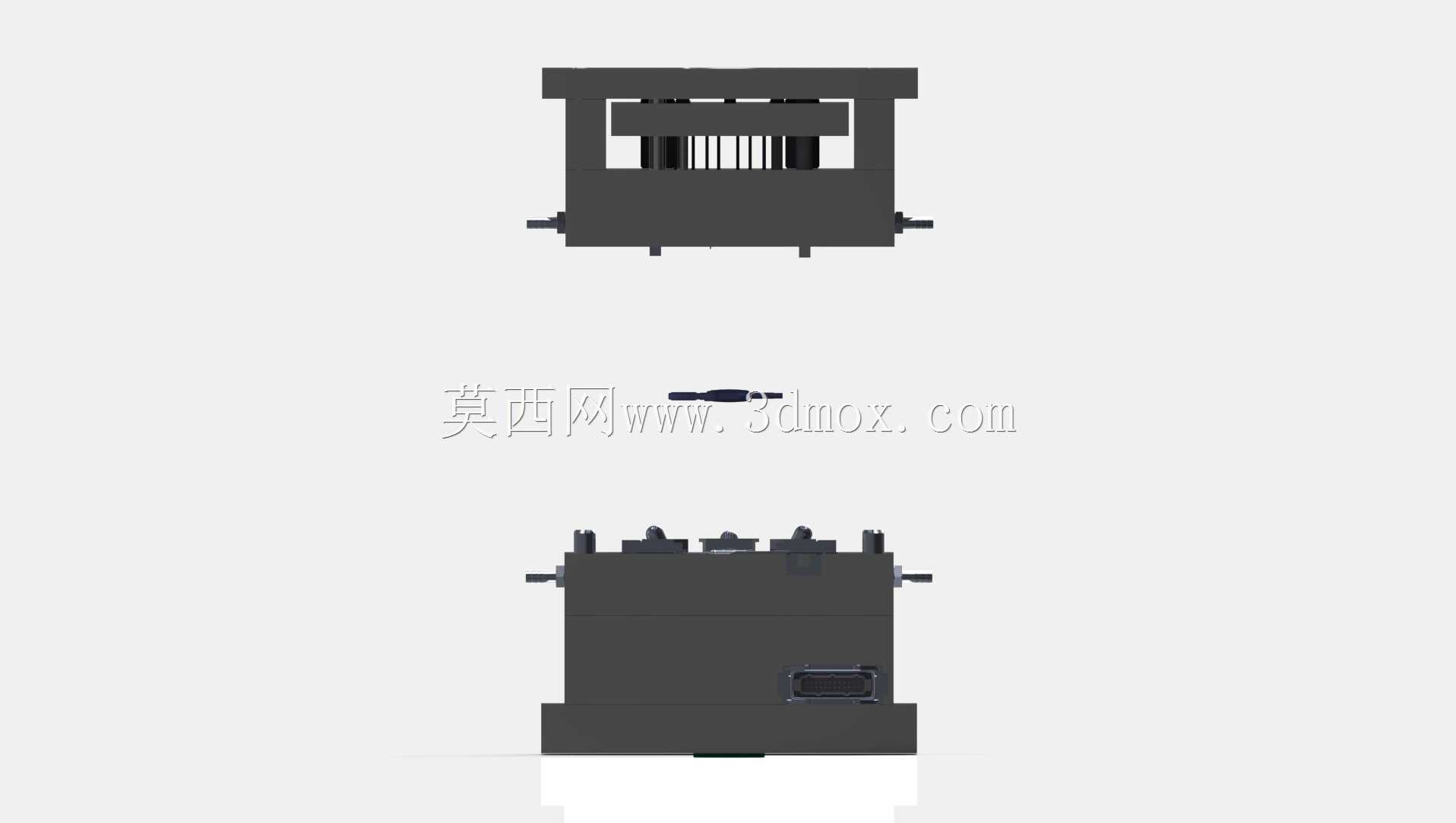

　　安装边界方面，模具外形需匹配注塑机拉杆间距和最小模厚，浇口位置朝向机台喷嘴侧，顶出孔与机台顶杆中心对应；吊运、装夹和水路接头位置预留操作空间。侧向抽芯机构的运动行程要超过产品倒扣深度，并在开模终了位置保留安全余量。日常换色或维护时，可拆分的型腔镶件能够单独取下清理，流道凝料与产品分离路径也便于自动化取件。

　　整体设计思路不是单纯追求型腔数量，而是在同一模次内平衡三件产品的填充、冷却和脱模关系。长形皮带件关注平面度、纹理复制和翘曲控制；小包夹、包锁件关注卡扣尺寸、配合间隙和脱模稳定性。通过合理分区镶拼、侧向抽芯和顶出布置，该结构能够满足小配件连续注塑生产的装配与外观要求。
