威化饼干枕式包装生产线

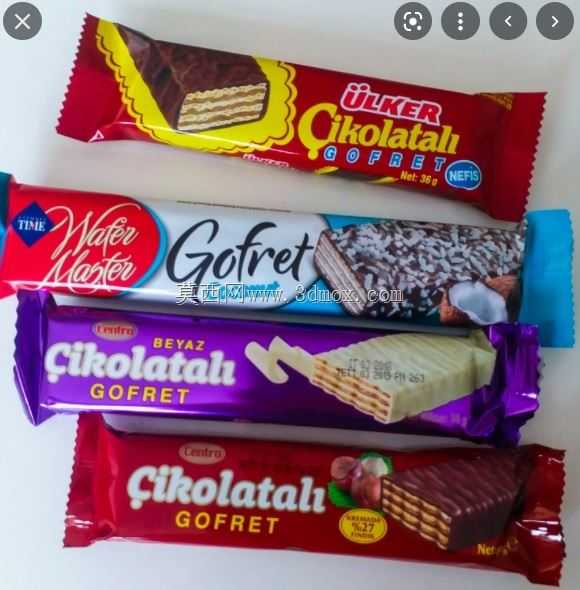

　　这套设备面向食品行业中规则块状产品的连续封装场景，尤其适配威化饼干、巧克力夹心饼、方形糕点等易碎裂、需保持排列间距的物料。产线沿长度方向展开，前段为长距离进料输送，承担物料整理与节拍供给；中段集成枕式包装主机，完成膜料牵引、成型、封切；后段输出封装成品，可对接检重、金属检测或装盒工位。

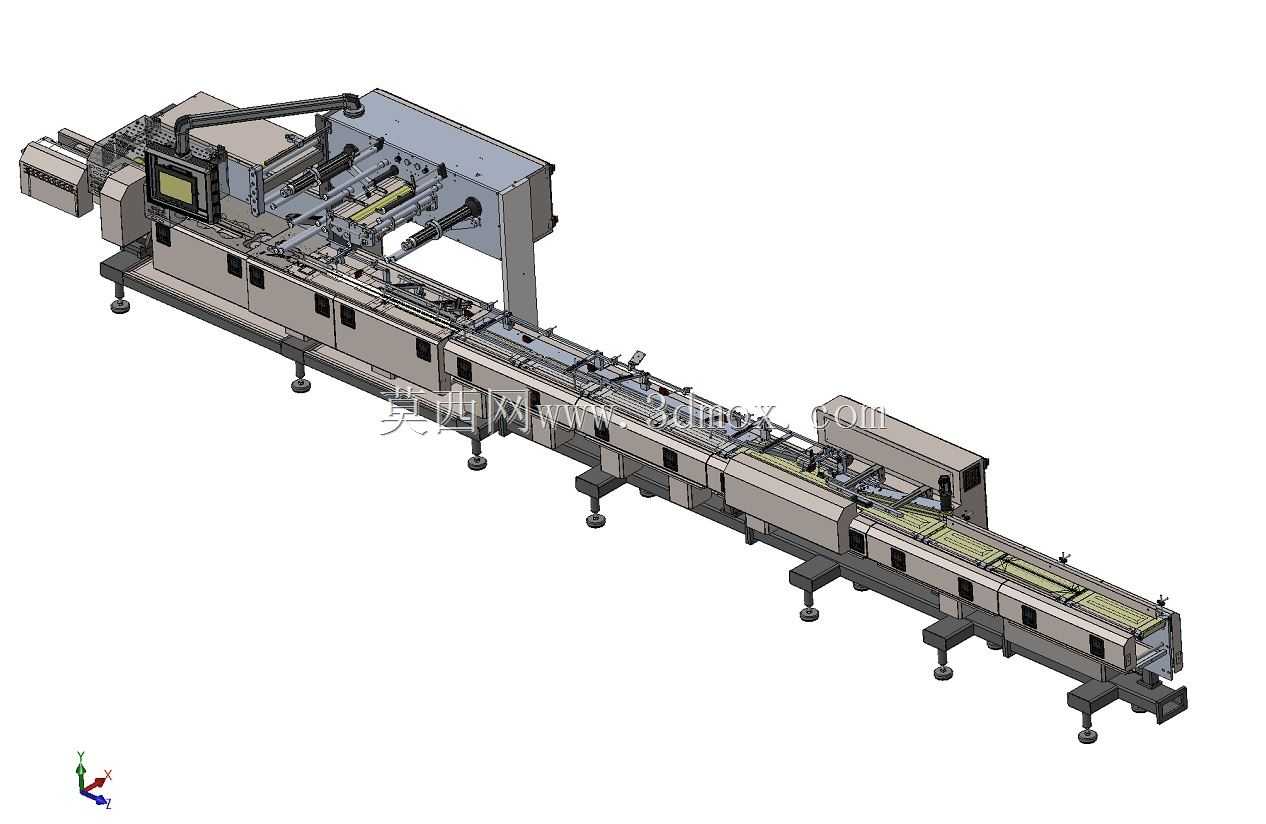

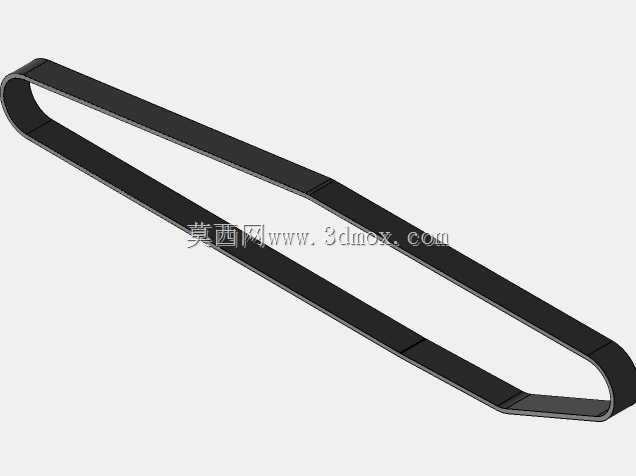

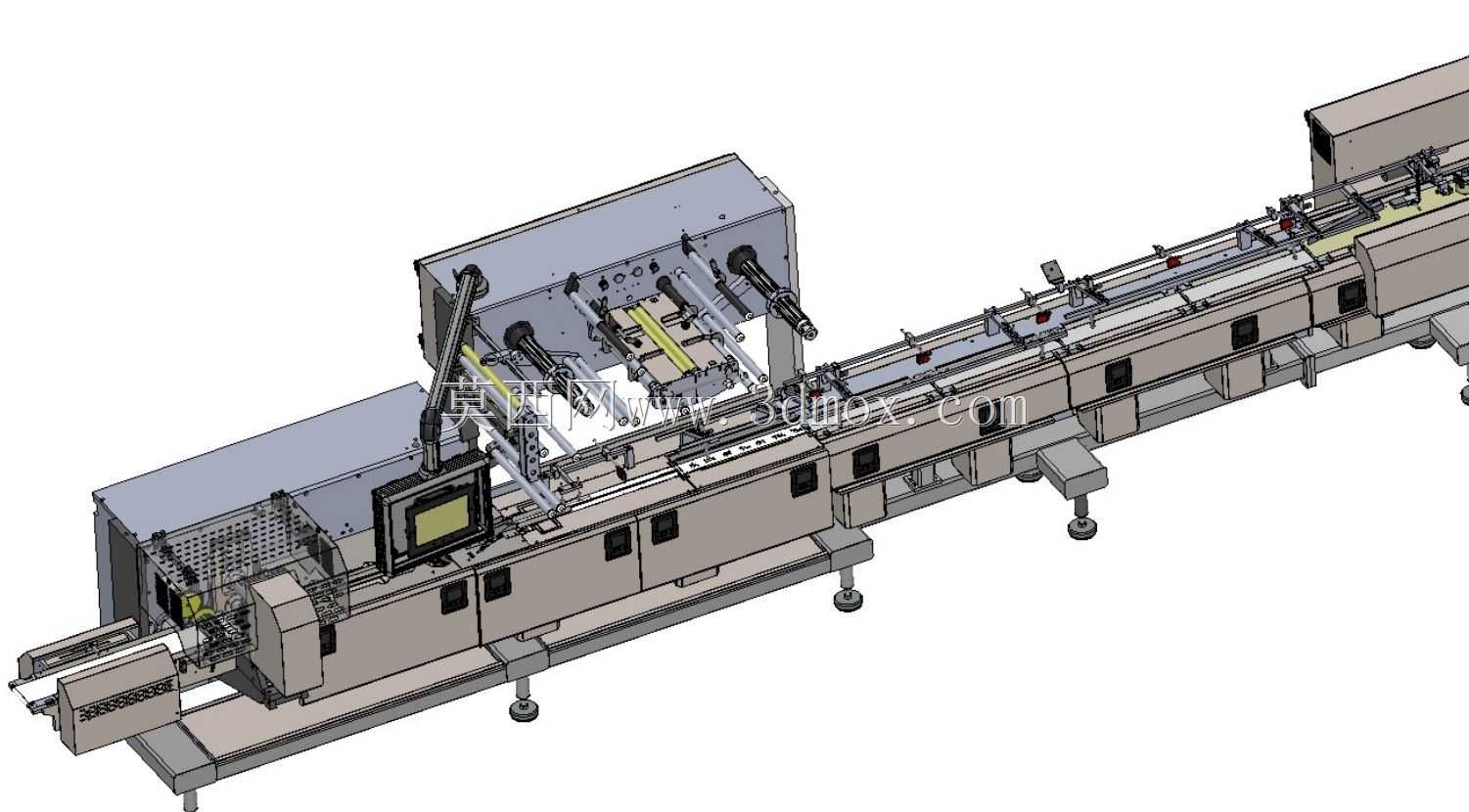

　　从布局上看，整机采用直线贯通式布置，进料输送带占据较大长度，目的是在人工或上游理料机构上料后，为物料分隔、姿态校正和间距稳定留出足够缓冲距离。输送面高度与包装主机进料口保持一致，避免产品在交接处产生跌落冲击。对于威化饼干这类层状酥脆产品，输送段的平稳性直接影响废品率，因此支架采用多点可调脚杯支撑，便于在现场根据地面平整度调平，并补偿输送带长期运行后的张紧与沉降。

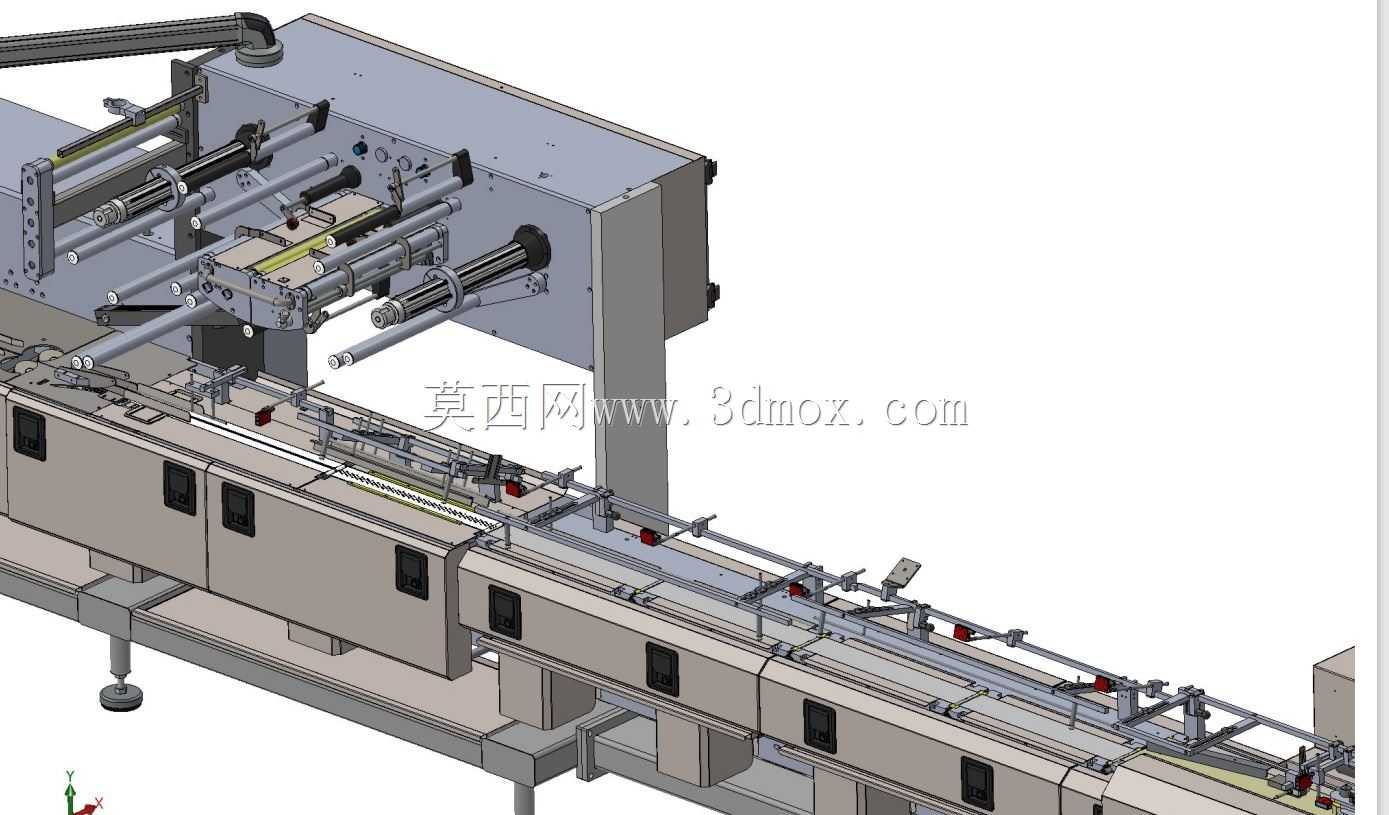

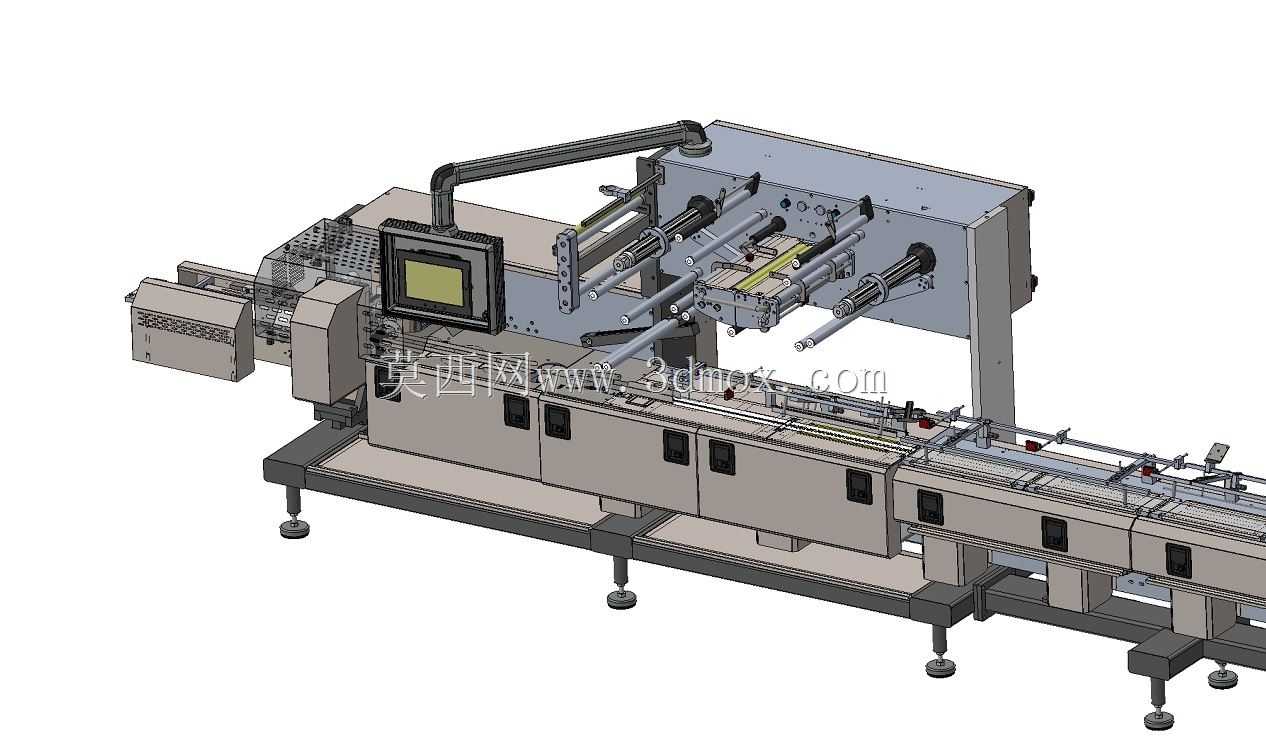

　　包装主机部分是整机的核心。膜料从机架侧部或上部引入，经过导膜辊、成型器后被折成筒状，物料由进料输送带推入膜筒内。中封机构完成纵向封口，端封回转刀座在产品间隙处完成横向封合与切断。模型中可以看到主机框架、防护罩、操作屏、传动箱体以及封切辊组的相对位置，这些结构在三维布局时需要重点核对运动包络，尤其是端封刀轴回转范围、膜卷更换空间和操作人员维护通道。

　　设计思路上，这类flowpack设备强调连续作业与快速换型。输送导向栏、成型器宽度、封切刀相位通常需要根据产品尺寸调整，因此机架上预留了调节手轮、锁紧件和可移动导向结构。电气控制箱与操作面板布置在主机侧上方，便于操作人员观察封切状态，同时减少走线长度。透明或半封闭护罩既满足安全防护要求，也能在调试时观察膜料走偏、产品追尾和封口质量。

　　外形尺寸方面，整条线属于长条形设备，长度明显大于宽度和高度。进料段、包装段和出料段串联后，对车间纵向空间要求较高；布置时不能只看设备本体占地，还需在进料端预留上料和理料空间，在膜卷安装侧预留卷材更换空间，在主机正面预留操作与清场空间，在出料端预留成品收集或下游接驳空间。地脚支撑点分布在输送架和主机框架下方，安装边界应避开厂房立柱、消防设施和物流通道，并保证输送带中心线与上游出料方向一致。

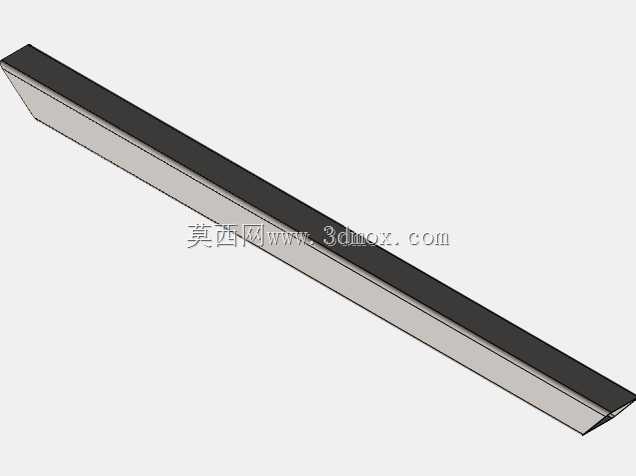

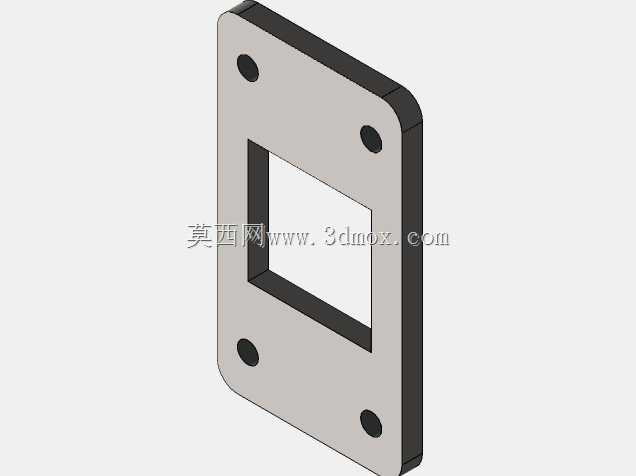

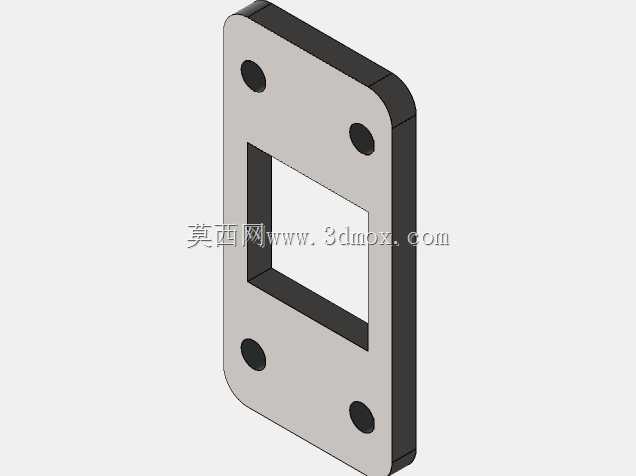

　　结构建模时，输送梁、支腿、脚杯、侧板、护罩、膜辊、牵引辊、封切辊和传动箱体构成主要装配层次。长输送架需关注分段连接后的直线度，若跨度过大，应在中间增加支撑腿，防止输送带跑偏或机架颤动。主机区域承受封切和牵引载荷，框架刚性要求高于普通输送段，侧板厚度、轴承座定位和动力源安装面都需要在模型中保持合理配合关系。

　　在实际选型与设计沟通中，该类设备的关键不只是完成一次封口动作，而是让物料供给、膜料成型、牵引速度和封切相位形成稳定匹配。产品长度变化时，进料节拍和刀座相位需同步调整；产品厚度变化时，成型器开口、导向栏宽度和封口压力也会改变。三维模型能够帮助工程师在投产前检查人机操作、机构干涉、维护拆装和产线对接位置，从而减少现场返工。
